二维码QR Code简介及其解码实现(zxing-cpp)

编程日记 2024-12-23 22:30:00

二维码QR Code(Quick Response Code)是由Denso公司于1994年9月研制的一种矩阵二维码符号，它具有一维条码及其它二维条码所具有的信息容量大、可靠性高、可表示汉字及图象多种文字信息、保密防伪性强等优点。

二维码QR Code呈正方形，常见的是黑白两色。在3个角落，印有较小，像”回”字的的正方图案。这3个是帮助解码软件定位的图案，用户不需要对准，无论以任何角度扫描，数据仍可正确被读取。

由于QR Code码用特定的数据压缩模式表示汉字，它仅用13 bit可表示一个汉字，而PDF417、Data Martix等二维码没有特定的汉字表示模式，因此仅用字节表示模式来表示汉字，在用字节模式表示汉字时，需用16 bit(二个字节)表示一个汉字，因此QR Code码比其它的二维条码表示汉字的效率提高了20%。

QR Code码主要特点：

1、符号规格从版本1(21*21模块)到版本40(177*177模块)，每提高一个版本，每边增加4个模块。

2、数据类型与容量(参照最大规格符号版本40-L级）：

(1)、数字数据：7,089个字符；

(2)、字母数据: 4,296个字符；

(3)、8位字节数据: 2,953个字符；

(4)、汉字数据：1,817个字符。

3、数据表示方法：深色模块表示二进制"1"，浅色模块表示二进制"0"。

4、纠错能力：

(1)、L级：约可纠错7%的数据码字；

(2)、M级：约可纠错15%的数据码字；

(3)、Q级：约可纠错25%的数据码字；

(4)、H级：约可纠错30%的数据码字。

5、结构链接(可选)：可用1-16个QR Code码符号表示一组信息。每一符号表示100个字符的信息。

以下是通过zxing-cpp开源库实现的对二维码QR Code进行解码的测试代码：

#include "funset.hpp"
#include <string>
#include <fstream>
#include <Windows.h>#include <zxing/LuminanceSource.h>
#include <zxing/common/Counted.h>
#include <zxing/Reader.h>
#include <zxing/aztec/AztecReader.h>
#include <zxing/common/GlobalHistogramBinarizer.h>
#include <zxing/DecodeHints.h>
#include <zxing/datamatrix/DataMatrixReader.h>
#include <zxing/MultiFormatReader.h>
#include <zxing/pdf417/PDF417Reader.h>
#include <zxing/qrcode/QRCodeReader.h>#include <opencv2/opencv.hpp>#include "zxing/MatSource.h"int test_QRCode_decode()
{std::string image_name = "E:/GitCode/BarCode_Test/test_images/QRCode.png";cv::Mat matSrc = cv::imread(image_name, 1);if (!matSrc.data) {fprintf(stderr, "read image error: %s", image_name.c_str());return -1;}cv::Mat matGray;cv::cvtColor(matSrc, matGray, CV_BGR2GRAY);zxing::Ref<zxing::LuminanceSource> source = MatSource::create(matGray);int width = source->getWidth();int height = source->getHeight();fprintf(stderr, "image width: %d, height: %d\n", width, height);zxing::Ref<zxing::Reader> reader;reader.reset(new zxing::qrcode::QRCodeReader);zxing::Ref<zxing::Binarizer> binarizer(new zxing::GlobalHistogramBinarizer(source));zxing::Ref<zxing::BinaryBitmap> bitmap(new zxing::BinaryBitmap(binarizer));zxing::Ref<zxing::Result> result(reader->decode(bitmap, zxing::DecodeHints(zxing::DecodeHints::QR_CODE_HINT)));std::string txt = "E:/GitCode/BarCode_Test/test_images/QRCode.txt";std::ifstream in(txt);if (!in.is_open()) {fprintf(stderr, "fail to open file: %s\n", txt.c_str());return -1;}std::string str1;std::getline(in, str1);fprintf(stderr, "actual        result: %s\n", str1.c_str());std::string str2 = result->getText()->getText();fprintf(stdout, "recognization result: %s\n", str2.c_str());if (str1.compare(str2) == 0) {fprintf(stderr, "=====  recognition is correct  =====\n");}else {fprintf(stderr, "=====  recognition is wrong =====\n");return -1;}in.close();return 0;
}

测试图像如下：

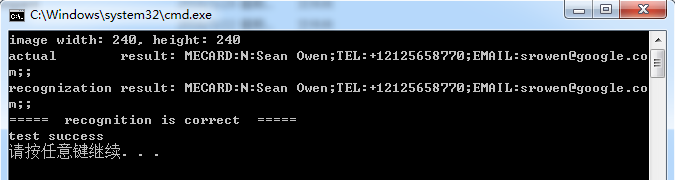

测试结果如下：

GitHub：https://github.com/fengbingchun/Barcode_Test
