NDK JNI Android Studio开发与调试DEMO（三）（生成 .so 文件）

编程日记 2024-10-15 22:40:00

Android Studio NDK 开发与调试（生成 .so 文件）

温馨提示：如果你的 Android Studio 版本在 3.0以上，建议你用 cMake /ndk-build 的新姿势进行 NDK 开发 : https://developer.android.google.cn/index.html

AS与ｇｅｎｙｍｏｔｉｏｎh和虚拟机的具体配置见：http://blog.csdn.net/qq_22605739/article/details/46711213

(1). 环境搭建与基本配置

见我的博客http://blog.csdn.net/darlingqiang/article/details/79049638

俗话说 “工欲善其事，必先利其器” ；所以咱还是得先下载 ndk；
下载地址：https://developer.android.com/ndk/downloads/index.html
File-->ProjectStructure

如果你已经下载，直接选择你 ndk 的位置；
如果没有下载，在红色框这个位置会有位置提示你下载，点击下载就行；

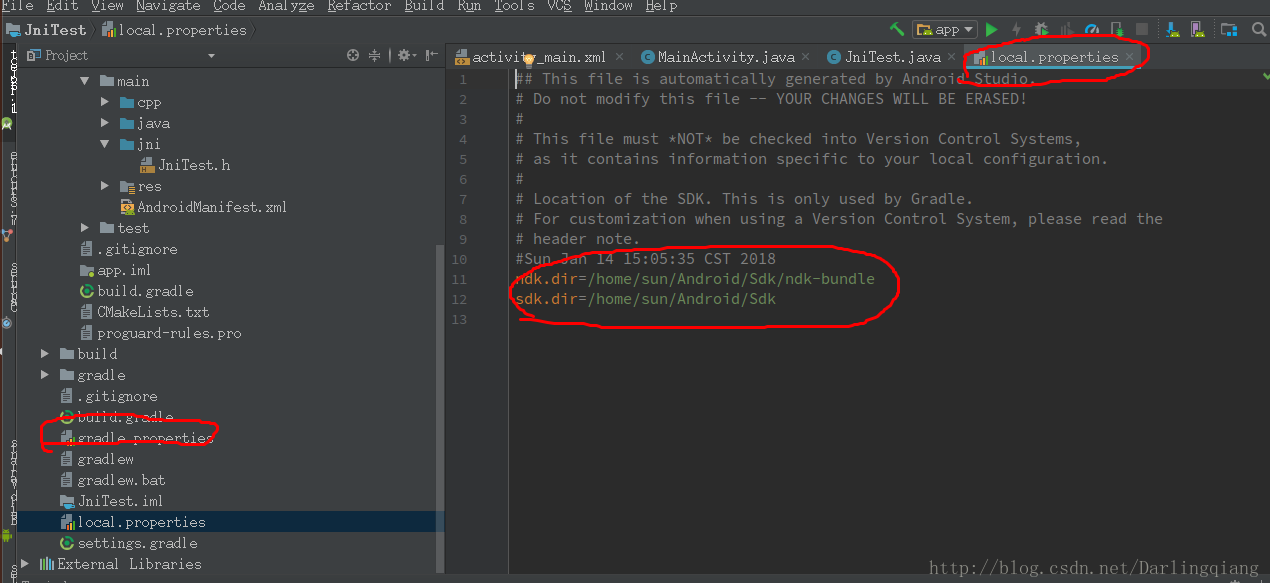

添加 ndk 后你会在 local.properties 这个文件看到（路径取决于你 ndk 的位置）：

接着进行下一步：

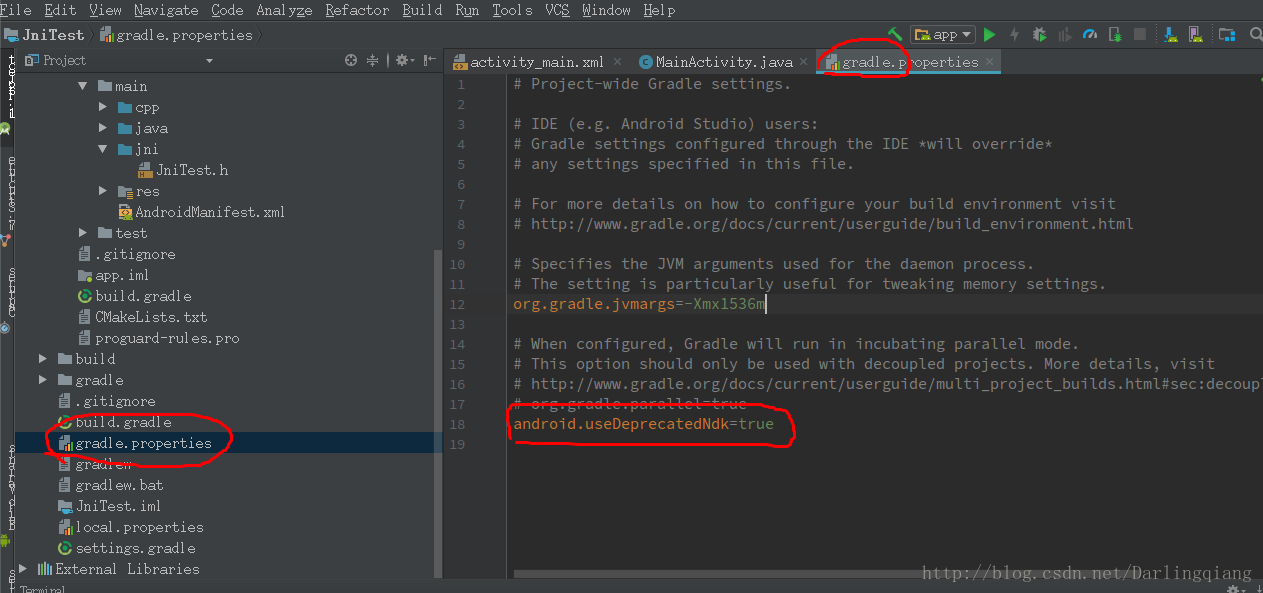

在此处加上这句代码：android.useDeprecatedNdk=true

(2).第二步. class文件的生成(java 代码与 c 代码编写)

按照图片中的指示找到对应的合适的位置建立Ｊａｖａ类，首先新建个 java 类


public class JniTest{static {System.loadLibrary("jary");}public native String getString();
}

然后重新编译下你的 Project： Build-->Make Project（Ctrl+F9）

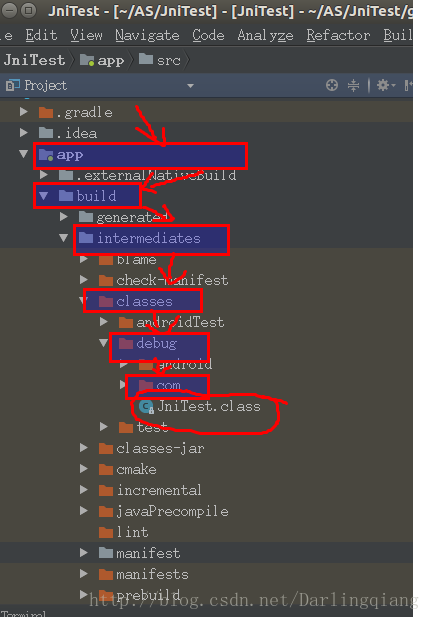

KEY ONE:重新编译之后就可以在对应的文件夹看到编译后的 JniTest.class
sun@sun:~/AS/JniTest/app/build/intermediates/classes/debug/com/sun/jnitest（根据具体情况调整）

(3)下一步来看怎么生成 .h 的文件

在 studio 打开 Terminal 命令行工具，打开步骤是 View-->Tool Windows-->Terminal （Alt+F12）

在命令行中先进入到工程的 main 目录下
输入命令：javah -d jni -classpath 自己编译后的 class 文件的绝对路径

 ndk {   moduleName "jary"         //生成的so名字    abiFilters "armeabi", "armeabi-v7a", "x86"  //输出指定三种abi体系结构下的so库。    stl "stlport_static"    //打开.c 的 debug , 下面第 4 点会讲到}

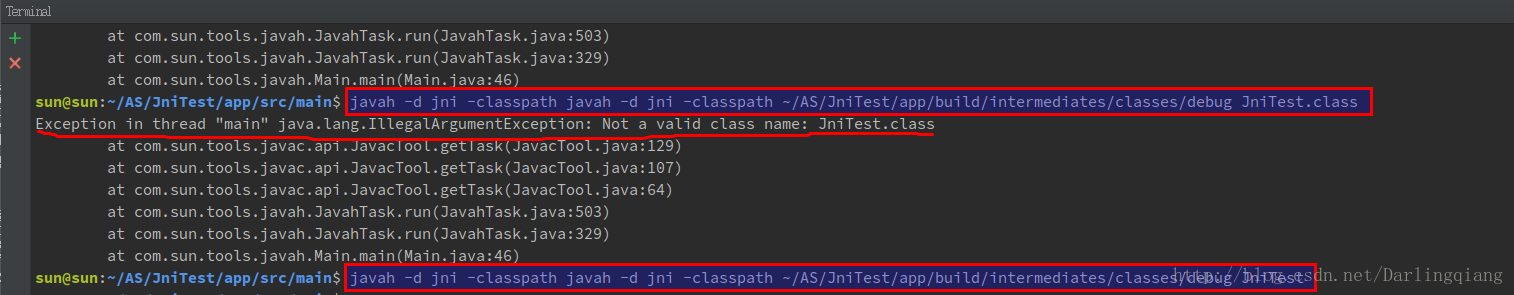

KEY TWO 绝对路径：javah -d jni -classpath javah -d jni -classpath ~/AS/JniTest/app/build/intermediates/classes/debug ＋具体
注意 debug 后面是有个空格的，如图：

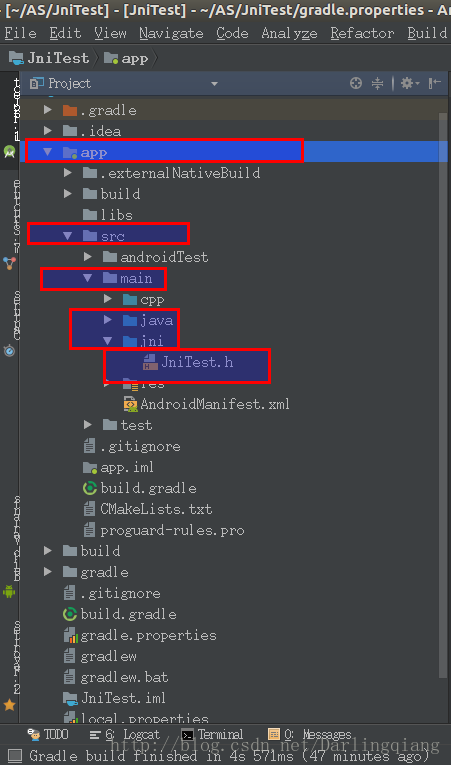

命令执行后会在 main 目录下(在哪个目录下执行就会在哪个目录下生成 .h 文件)自动生成 “jni” 文件夹，

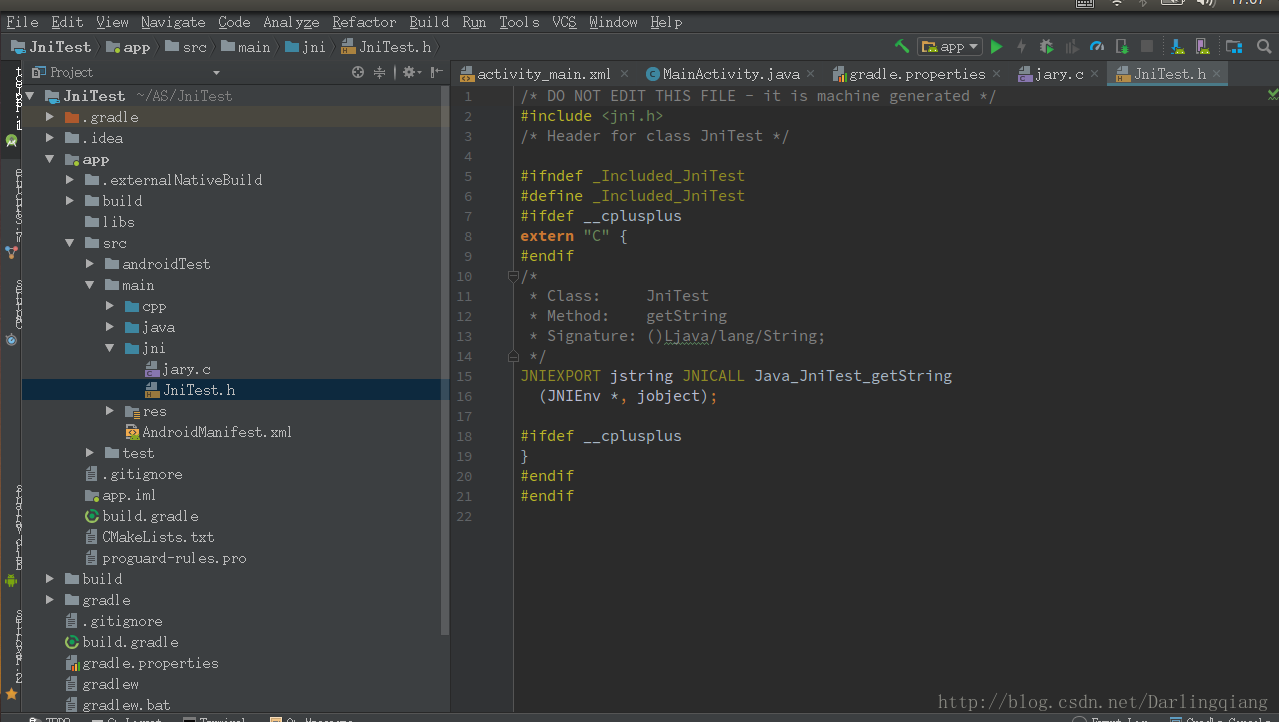

同时生成一个 .h 的文件

这个 .h 文件可不做修改；默认就行
现在我们来写一个测试的 C 文件 jary.c 同 .h 文件一样放到 jni 文件夹下，代码如下：

// Created by sun on 18-1-14. // #include <jni.h> #include "JniTest.h"  JNIEXPORT jstring JNICALL Java_JniTest_getString (JNIEnv *ｅnv,jobject jobject1){ return (*env)->NewStringUTF(env,"Hello Jni !") }

依赖刚才生成的 .h 头文件；方法名与 .h 里面方法名保持一致；
最后在 在app中的test中的 build.gradle里面的

defaultConfig 中添加如下代码


 ndk {   moduleName "jary"         //生成的so名字    abiFilters "armeabi", "armeabi-v7a", "x86"  //输出指定三种abi体系结构下的so库。    stl "stlport_static"    //打开.c 的 debug , 下面第 4 点会讲到}

到这里，jni 调 C 就完成了，现在我们来测试一下，写个 TextView 显示一下调用的 C：


public class MainActivity extends AppCompatActivity {
@Override
protected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_main);TextView tvJni = (TextView) findViewById(R.id.tvJni);tvJni.setText(new JniTest().getString());
}
}

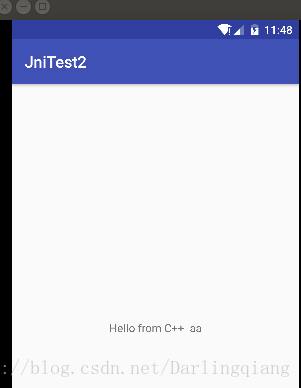

效果如下图：

（４）. 生成 .so 以及调用

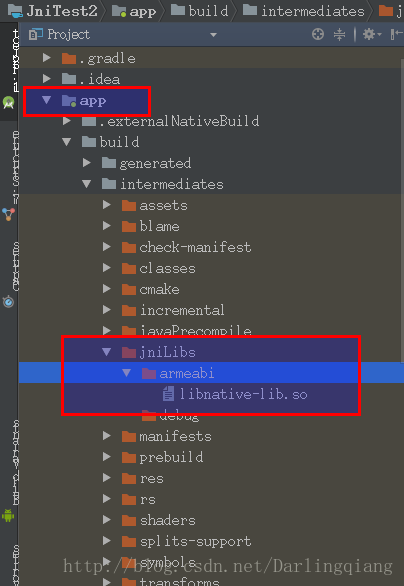

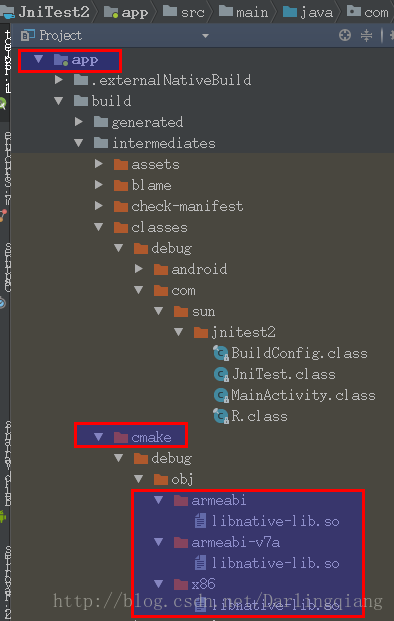

编译后的 .so 文件如下图路径：

根据这个路径就可以找到指定输出的三种体系结构下的 .so 文件，然后把 .so 文件复制出来，如下图所示的放到 jniLibs 文件夹下

注意： 放到 jniLibs 文件夹下面，build.gradle 里面不用配置

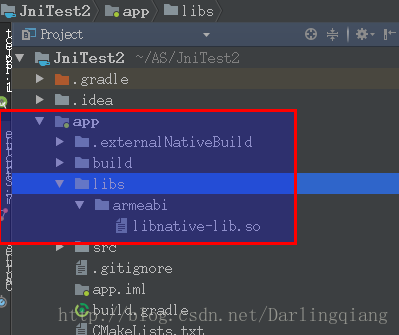

还有一种方式是将 .so 文件放在 libs 文件夹下面，注意在 build.gradle 添加如下配置:

4. 关于ndk开发在 .c 文件里面的 debug

首先在 build.gradle 中添加如下代码：


android {... ...defaultConfig {... ...ndk {   moduleName "jary"         //生成的so名字    abiFilters "armeabi", "armeabi-v7a", "x86"  //输出指定三种abi体系结构下的so库。    stl "stlport_static"    //打开.c 的 debug （此句是打开的debug的关键）}}buildTypes {debug {    jniDebuggable true //此句不加在真机上 debug 不受影响，但是在虚拟机上不能 debug}}

配置后如下图，会出现一个 app-native，选择此项你就可以尽情的 debug 了

debug 如下图
