Intel Optane PMEM 概览

前言

随着以PCM 为存储单元的3D XPoint 非易失存储介质 不断精进的工艺，以及 上层硬件协议栈的飞速发展，为非易失内存这样硬件的出现提供了技术工艺基础。
关于3D XPoint 介质 和 NAND 介质 之间的底层差异，可以参考从NMOS 和 PCM 底层存储单元 来看NAND和3D XPoint的本质区别

全新英特尔® 傲腾TM 持久型内存重新定义了传统的架构，以合 理的价格提供大型持久型内存层级。英特尔® 傲腾TM 级持久型 内存(结合第二代智能英特尔® 至强® 可扩展处理器)在内存 密集型工作负载、虚拟机密度和快速存储容量方面具有突破 性的性能水平，通过比以往更快的分析、云服务和下一代通 信服务，可加速 IT 转型以支持数据时代的需求。

基本架构

PMEM 所处 intel构建的 存储架构体系的位置 以及 它的性能量级 如下：

总的来说 PMEM处于DDR 内存性能之下，能够提供持久化能力 且 性能和 DDR 在一个量级，远低于NAND SSD。

基本特点如下：

• 容量更大 ，更经济实惠
  能够提供128G，256G，512G 的容量，且和DDR4总线兼容。它能够插在内存条的插槽之上。

• 字节可寻址
  可以直接加载访问，其实是以256B 为基本读写单元大小。

• 高性能存储
  底层3d xpoint 保证了性能和非易失性

• 支持两种操作模式
  内存模式和 APP Direct模式。

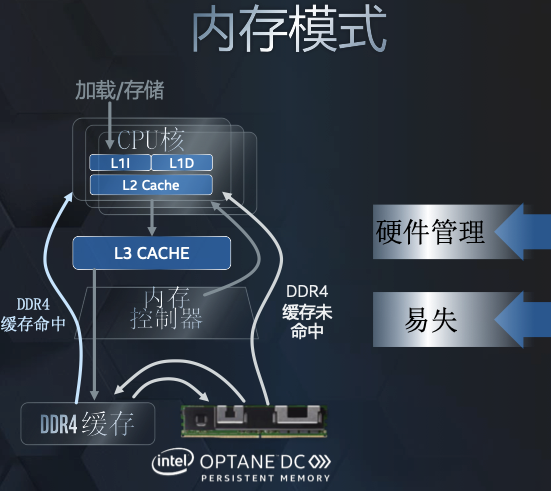

  内存模式下：

  即PMEM和内存作用一样，由MMU直接管理空间访问，同样存在易失性问题。
  不过内存模式下性能 肯定是没有 传统的DDR性能好。

  APP Direct模式如下：

  PMEM 可以代替DDR，作为内存并提供持久化能力。只是这个时候，PMEM的空间管理需要由软件层来做。

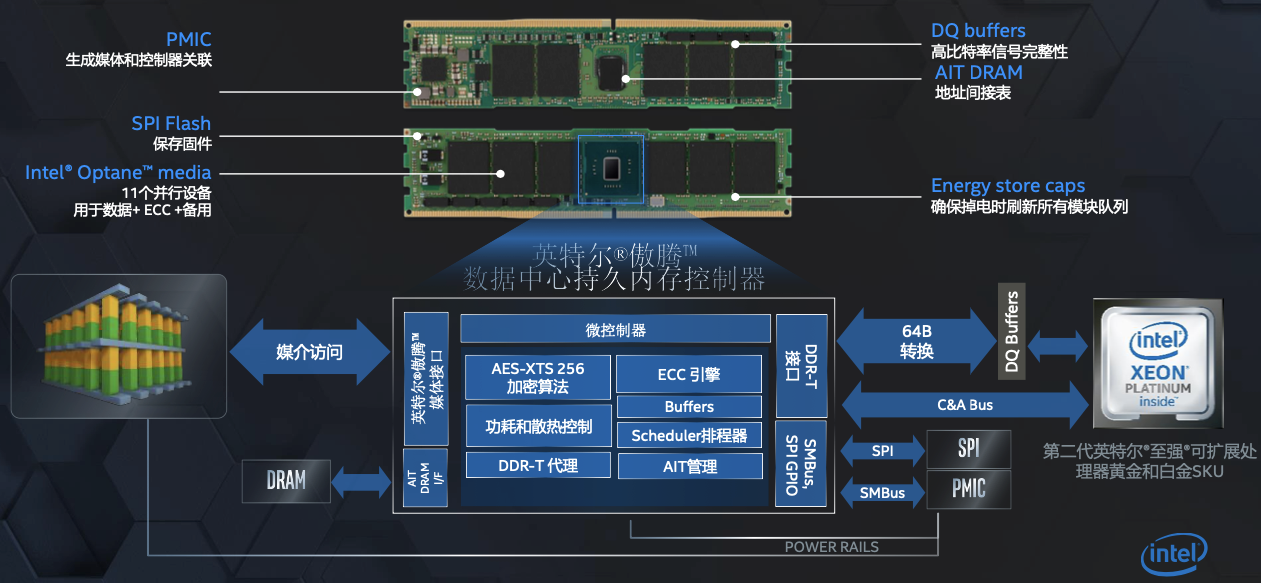

整个PMEM的完整模块系统如下：

主体部分以 持久内存的控制器功能为主，内部集成了针对3D XPoint存储介质的各个组件管理，基本的数据加密，EC校验 以及 保证PCM 存储单元的正常散热和功耗优化 的组件等。这幅图中CPU以64B访问是有一些问题，当前的PMEM版本其实是以256B来访问的。

持久内存的使用模式对比如下：

编程模型

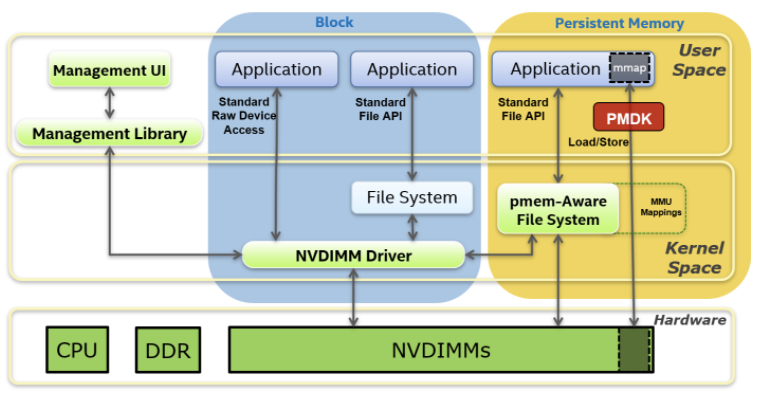

这个针对PMEM的编程模型叫做SNIA(storage network industry association) 细节可以参考 SNIA，介绍了用户如何来通过标准接口访问PMEM低层。

• Persistent Memory 部分中：有两种访问NVDIMMs (底层PMEM存储)的方式，第一种是pmdk，以pmem_mmap方式访问，第二种是通过pmem aware-fs来访问， 这个pmem aware-fs是pmem设备支持的一种适配文件系统，可以提供标准用户访问的API(read,write,pread,pwrite…)。
• Block中 操作系统抽象出 NVDIMM driver可以在其上格式化标准文件系统（xfs/ext4），对外提供文件系统API；同时也能够对外提供标准设备API 来直接访问 driver。
• 第三种就是 NVME driver提供了UI ，可以通过UI直接访问NVMDIMM。

PMDK

PMDK 则是官方为 PMEM的管理员和应用开发者抽象出来的用户态接口，能够极大得简化用户操作pmem的成本。

接口架构

persistent memory development kit 接口 提供了大量的编程接口，足以应对用户的各种复杂操作的需求。

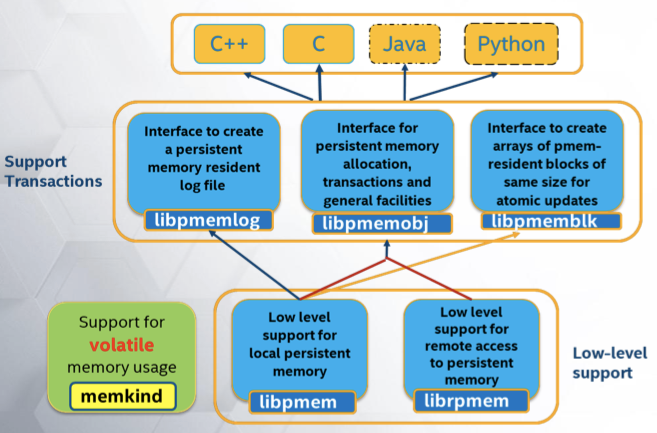

对外接口 以及 不同的库之间关系如下：

接口概览

• libpmem 提供最底层的库给应用，保证数据能够持久化。只是不保证原子性和一致性（没有事务），如果用户直接用这一个库，则需要自己保证这一些特性。

• librpmem类似libpmem 提供的持久化能力 以及一些问题，只是这个库支持通过RDMA访问远端的PMEM 设备。

• libpmemlog 提供能够持久化的log 库

• libpmemobj 用户主要是使用的库，提供了持久化、事务、内存管理、锁、基本数据结构（链表。。），保证了原子性和一致性。

• libpmemblk 提供持久化的块存储，保证了块数据的原子更新和下电不丢失。

• libmemkind 用作pmem的内存模式，可以通过malloc/free申请释放空间，就像使用DDR一样。

pmdk 安装

下面主要介绍的是linux 系统的安装，关于windows 的安装，可以参考https://github.com/pmem/pmdk

1. 依赖安装：

   yum install autoconf pkg-config ndctl-devel daxctl-devel pandoc -y


2. 最新版本的pmdk 会依赖更高版本的ndctl，而这个较高版本的ndctl无法通过yum直接安装，只能通过源码编译安装。
   这个过程中遇到的问题挺多的，当然看个人系统，如果系统库安装的比较全，可能也一次通过，简单记录一下。

   git clone https://github.com/pmem/ndctl.git
   cd ndctl
   git checkout v71 # 当前的最新版本./autogen.shActivated pre-commit hook.GIT_VERSION = 71sh: aclocal: command not foundautoreconf: aclocal failed with exit status: 127 # 执行失败
   ----------------------------------------------------# 解决
   sudo yum install automake libtool -y
   autoreconf -ivf# 执行成功
   $ ./autogen.sh
   ----------------------------------------------------------------
   Initialized build system. For a common configuration please run:
   ----------------------------------------------------------------
   ./configure CFLAGS='-g -O2' --prefix=/usr --sysconfdir=/etc --libdir=/usr/lib64# 执行./configure
   ./configure CFLAGS='-g -O2' --prefix=/usr --sysconfdir=/etc --libdir=/usr/lib64
   ...
   checking for a sed that does not truncate output... (cached) /usr/bin/sed
   checking for asciidoctor... missing
   configure: error: asciidoctor needed to build documentation # 执行失败
   ----------------------------------------------------# 解决
   sudo yum install asciidoctor -y# 重新执行 ./configure
   ./configure CFLAGS='-g -O2' --prefix=/usr --sysconfdir=/etc --libdir=/usr/lib64
   ...
   checking for KMOD... no
   configure: error: Package requirements (libkmod) were not met:No package 'libkmod' foundConsider adjusting the PKG_CONFIG_PATH environment variable if you
   installed software in a non-standard prefix # 执行失败
   ----------------------------------------------------#解决
   sudo yum install kmod kmod-devel -y# 再次重新执行 ./configure
   ./configure CFLAGS='-g -O2' --prefix=/usr --sysconfdir=/etc --libdir=/usr/lib64
   ...
   configure: error: Package requirements (uuid) were not met:No package 'uuid' found #执行失败
   ----------------------------------------------------#解决
   sudo yum install libuuid-devel json-c-devel -y# 执行./configure 成功，生成 Makefile
   ./configure CFLAGS='-g -O2' --prefix=/usr --sysconfdir=/etc --libdir=/usr/lib64
   # 安装ndctl
   make && sudo make install


3. 编译：

   # 获取代码
   git clone https://github.com/pmem/pmdk
   cd pmdk
   git checkout stable-1.10 # 这一步也可以跳过，直接编译master分支# 编译 ,建议以root用户来执行
   make EXTRA_CFLAGS="-Wno-error"
   make install prefix=/usr/local # 如果没有root用户，可以指定自己的安装prefix，默认是/usr/local


开发文档汇总

1. PMDK官网：https://pmem.io/pmdk
2. PMDK 开发指南 书籍：https://pmem.io/book/
3. PMDK 开发者论坛: https://groups.google.com/forum/?utm_source=digest&utm_medium=email#!forum/pmem/topics
4. 持久内存指南: https://software.intel.com/en-us/persistent-memory/get-started
5. 持久内存编程示例https://software.intel.com/en-us/persistent-memory/training
6. 分析你的系统是否适合使用PMEM 的工具: [https://software.intel.com/en- us/articles/vtune-amplifier-platform-profiler](https://software.intel.com/en- us/articles/vtune-amplifier-platform-profiler)
7. PMDK 实践应用:
   • VMware vSphere : https://vspherecentral.vmware.com/t/hardware-acceleration/persistent-memory-pmem/
   • Microsoft Hyper-V: https://docs.microsoft.com/en-us/windows-server/virtualization/hyper-v/manage/persistent-memory-cmdlets
   • pmem-redis: https://github.com/pmem/pmem-redis

PMEM性能

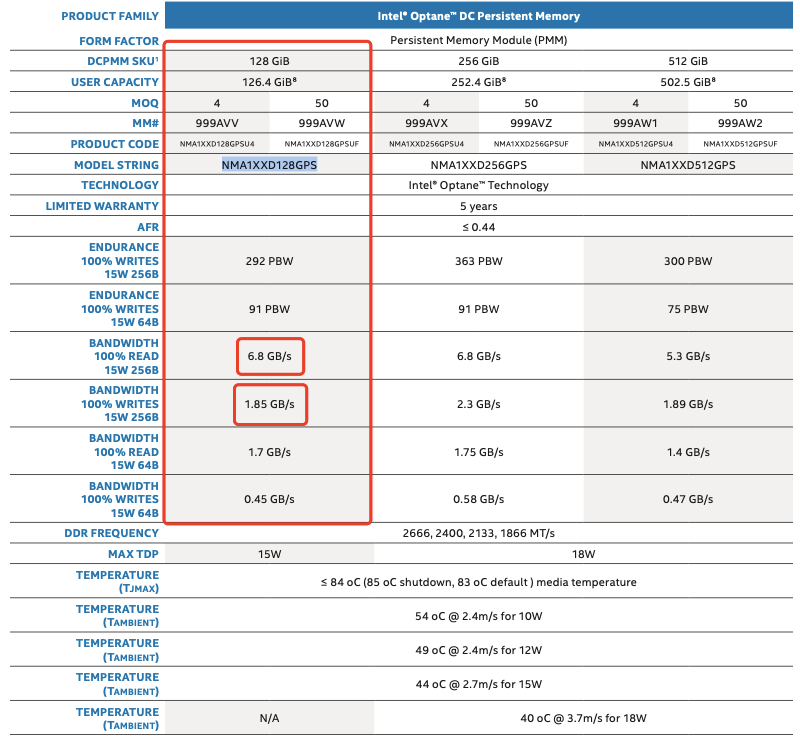

官方性能

参考链接: https://www.intel.com/content/www/us/en/products/docs/memory-storage/optane-persistent-memory/optane-persistent-memory-200-series-brief.html

其中 以128G容量为例：

• 写入单元为256B时，能够提供292PB 的总写入寿命，6.8GB/s的读带宽，1.85GB/s的写带宽，依次读写延时基本都在百ns量级
• 写入单元为64B时，寿命以及读写带宽都有下降。只能写入91PB的总数据量，读写带宽分别只有1.7Gb/s和0.45GB/s。因为PMEM的字节寻址的基本单元也是256B，也就是如果只写入64B，需要占用256B的存储空间，如果底层要写入的单元有数据，则需要先读取256B的数据单元，将64B的数据添加进去，再把256B的单元整体写入到PMEM中。这个过程会极大得降低读写性能，所以，针对PMEM的编程建议256B对齐，这样对pmem的性能更加友好。

实测性能

PMEM性能和内存处于一个量级，且PMEM是插在DIMM插槽，也就是内存条的插槽上。所以CPU访问PMEM的性能 只有绑定 NUMA 才能完整体现。

• 硬件环境：
  CPU：Intel® Xeon® CPU E5-2680 v4 @ 2.40GHz 56core
  内存: 256G
  硬盘：pmem 128G*4 aep
  操作系统：CentOS Linux release 7.4.1708 (Core)
  文件系统：XFS(rw,noatime,attr2,dax,inode64,noquota)
  测试软件：FIO

• fio脚本

  [global]
  ioengine=libpmem #pmem引擎
  direct=1
  norandommap=1
  randrepeat=0
  runtime=60
  time_based
  size=1G
  directory=./fio
  group_reporting
  [read256B-rand]
  bs=256B
  rw=randread
  numjobs=32
  iodepth=4
  cpus_allowed=0-15,16-31 #绑定numa


如果大家要对比PMEM和SSD的性能，可以同样的脚本去测试一下SSD，ioengine可以替换成libaio。

这个测试 达不到 官网给出的 单个128G 在256B的读场景下 的6.8G的带宽，我们使用的是128G*4的 pmem，总带宽实际测试也只有7.5G/s，这个目前还没有和官方核对。

其他的数据在libpmem引擎下基本一样，还有如果使用普通的libaio引擎，也就是走文件系统的调用，读写性能会有20%以上的损失，这里的损失基本是由内核文件系统带来的，libpmem引擎能够支持fio直接通过用户态调用pmdk来访问PMEM，性能相比于libaio肯定会好一些。
