视觉惯性SLAM：VINS-Mono

编程日记 2024-06-08 18:10:00

视觉惯性SLAM：VINS-Mono

这篇博客
一些符号说明
IV 测量数据的预处理
- A.视觉处理前端
- B.IMU预积分
V. 初始化
A.Vision-Only SfM in Sliding Window
- B.Visual-Inertial Alignment
VI.TIGHTLY COUPLED MONOCULAR VIO
- A.公式介绍
- B.IMU误差
- C.视觉误差
- D.边缘化
- E.位姿优化
- F.以IMU采集的速率估计位姿值
VII 重定位（和VI ORB不同）
- A.闭环检测
- B.特征找回
- C.紧耦合的重定位
VIII全局优化和地图复用
- A.四个存在漂移问题的变量
- B.向位姿图中加KF
- C. 4自由度的位姿图优化
- D.位姿图合并
- E.位姿图保存
- F.加载位姿图
结尾

这篇博客

最近看了VINS-Mono，所以就写篇关于系统各部分内容的总结，方便自己之后进行论文的回顾，也希望大家能从中有所收获。一些我认为比较重要的地方和自己的理解都用了颜色标注。好的，话不多说，直接莽。
【转载声明】本篇文字均为原创，如转载请注明出处

一些符号说明

1、 $^{w}$ ：变量表示在世界坐标系下；
2、 $^{b}$ ：变量表示在 $I M U$ 坐标系(Body坐标系)下；
3、 $^{c}$ ：变量表示在相机坐标系下；
4、 $R 、 q$ ：旋转矩阵及其对应的四元数(在紧耦合的状态变量中使用)；
5、 $q_{b}^{w}, p_{b}^{w}$ ：从 $I M U$ 坐标系到世界坐标系的旋转和平移变换；
6、 $⨂{\bigotimes }$ ：表示四元数之间的乘法；
7、 $b_{k}, c_{k}$ ：第 $k$ 帧对应的 $I M U$ 和相机坐标系；
8、 $g^{w}=[0,0,G]^{T}$ ：世界坐标系下的重力向量；
9、 $(.)^\hat{(.)}$ ：表示带有噪声的测量值或一个定值估计；
10、 $b_{w}, b_{a}$ ：表示陀螺仪和加速度偏差。

IV 测量数据的预处理

这部分介绍如何处理视觉和IMU的测量数据。大致内容为：跟踪每一帧，在新帧上提取一定数量特征点；预积分IMU数据。

A.视觉处理前端

对于新获得的当前帧：
1、用 $K L T$ 稀疏光流法跟踪已有特征点(上一帧中的)；
2、若跟踪到的特征点较少，则在当前帧中提取新的特征点，以保证至少有100-300个特征点（提取的特征点应满足均匀分布）；
3、用跟踪上的特征点求解前后帧的 $F$ 单应矩阵，并用RANSAC法进行外点剔除；
4、将剩余内点反投影到当前帧的归一化平面上
此外，这个部分还需要判断是否产生新的关键帧。判断条件是：
$∙{\bullet }$ 跟踪到的特征点的平均视差大于一定阈值；
$∙{\bullet }$ 跟踪到的特征点数量小于一定阈值。

B.IMU预积分

1)IMU的噪声和偏差：
IMU 元件获得的原始测量值(角速度 $w^\hat{w}$ 和加速度 $a^\hat{a}$ )会受到重力、偏差和噪声的影响：
在这里插入图片描述
这些测量值是在 $t$ 时刻的IMU坐标系中表示。式中 $_{t}$ 表示真实值， $n$ 表示白噪声。而某一时刻的加速度 $b_{a_{t}}$ 和陀螺仪偏差 $b_{w_{t}}$ 被建模为随机行走(它们的导数为高斯白噪声)。

2)预积分：

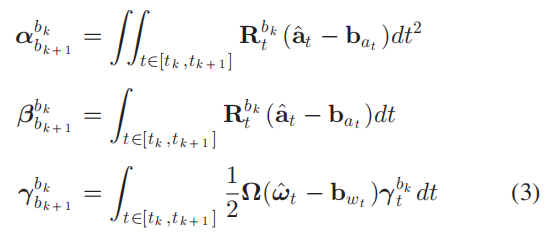

先设定一个偏差的估计值，将 $b_{k}$ 和 $b_{k+1}$ 这前后两帧的 IMU 数据进行预积分。积分后的结果在 $b_{k}$ 的坐标系中表示：

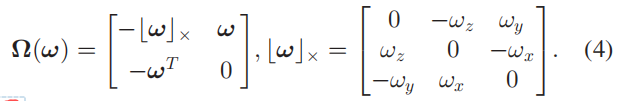

可以看出，式3 中的每一项都能直接通过 IMU 的测量数据来求解，它们表示的是前后两帧之间的相对变换关系。

3)偏差修正：

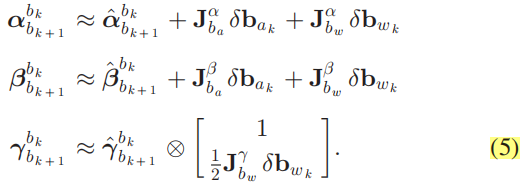

如果估计的偏差 $b_{a_{k}}$ 、 $b_{w_{k}}$ 发生了微小的变化，就要相应的调整预积分的结果(根据它们对 $b_{a_{k}}$ 、 $b_{w_{k}}$ 的雅可比矩阵)：
在这里插入图片描述
如果偏差变化太大，则需要用新的值重新进行预积分。

V. 初始化

通过视觉数据和IMU数据构建约束关系，以获得一些必要变量的初值。

A.Vision-Only SfM in Sliding Window

先只使用视觉来获得一系列相机位姿和地图点坐标(未知尺度)，构建最初的滑动窗口。为控制复杂程度，只在窗口中保留一定数量的帧。
具体的步骤如下：
1、构建含有一定数量帧的滑动窗口，此时所有帧的位姿都未知；
2、获得新的帧，为其在窗口内寻找一个匹配帧(要求：匹配的特征个数多于30，同时平均视差大于20个像素单位)；
3、使用五点法恢复两帧之间的R和sp(带尺度的平移);
4、随意设一个尺度 $s_{'}$ ，对所有被两帧观测到的特征进行三角化，构建初始地图点；
5、用这些地图点估计出窗口中其他帧的位姿(使用PnP法)；
6、用BA优化各帧的位姿(优化重投影误差)。

因为还没有关于世界坐标系的任何信息，所以将窗口内第一帧作为第一参考帧 $^{c_{0}}$ ，其余帧的位姿和地图点的坐标都用第一参考帧为基准来表示，分别记为 $_{c_{k}}^{c_{0}}， (.)^{c_{0}}$ 。

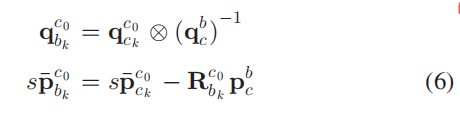

根据标定好的相机到 IMU 元件的变换关系，可以将相机坐标系转换到IMU坐标系，但是 $s$ 是未知的:
在这里插入图片描述

B.Visual-Inertial Alignment

原理：将 A部分估计的位姿和IMU数据的预积分结合起来，估计出尺度、偏差等变量。（具体求解方法和 VI ORB-SLAM 存在一些不同，最大的不同在于这里使用四元数表示旋转）

1）陀螺仪偏差 $b_{w}$ 估计:

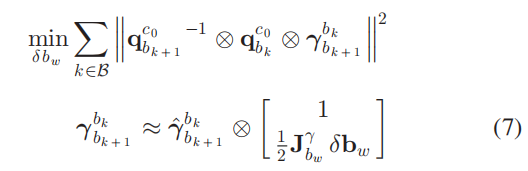

对于滑动窗口内相邻两帧有用视觉估计出的位姿 $q_{b_{k}}^{c_{0}} , q_{b_{k+1}}^{c_{0}}$ ，以及IMU预积分的结果 $τ^k+1k\hat{\tau }_{k+1}^{k}$ 。所以可通过最小化下面公式的误差来获得 $b_{w}$ ：
在这里插入图片描述
式中 $B$ 表示窗口内所有帧。在获得 $b_{w}$ 新的估计值后，重新计算一次IMU预积分。

2）速度 $v$ 、重力向量 $g^{c_{0}}$ 和尺度估计 $s$ ：
这一阶段估计的所有状态变量如下：
在这里插入图片描述

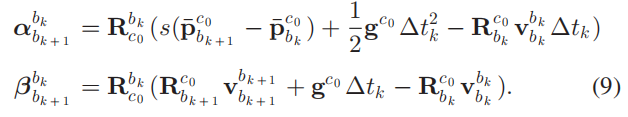

对于滑动窗口内前后两帧 $b_{k}, b_{k+1}$ 有下面的公式(这里也忽视了先加速度偏差，和VIORB一样)：
在这里插入图片描述
然后将式(9)和式(6)混合，可以获得下面的线性方程组：

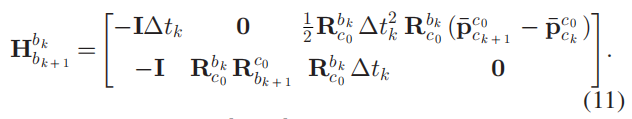

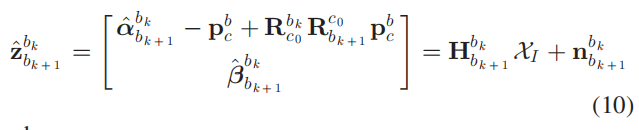

其中 $z^k+1k\hat{z }_{k+1}^{k}$ 是由 IMU 测量数据计算得出（带噪声），而 $H_{b_{k+1}}^{b_{k}}$ 由视觉的计算结果组成：

最后通过优化下面的误差获得各帧的速度，重力向量（在第一参考帧坐标系 $^{c_{0}}$ 下）和尺度:
在这里插入图片描述

3）优化重力向量：

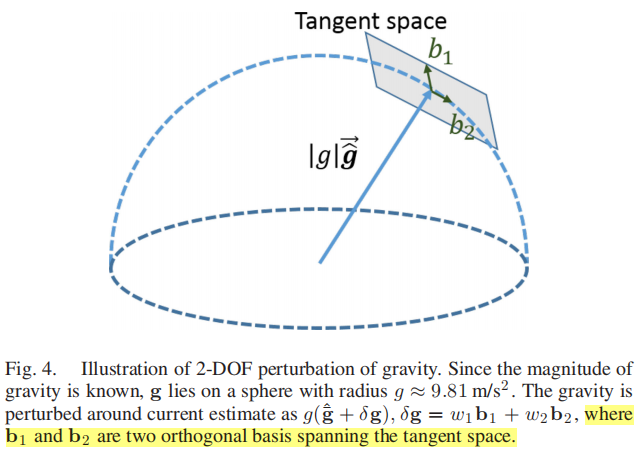

由于重力向量 $g^{c_{0}}$ 的大小是已知的G，所以可以想象重力向量在一个半径为G的圆上，如图4：

此时重力向量就只有2个自由度，可在图中的重力向量的切平面上用两个正交的变量去扰动它(改变其方向)： $b 1 、 b 2$ 。扰动的公式为： $G(g^ˉ+δg),δg=w1b1+w2b2G(\bar{\hat{g}}+\delta g), \delta g=w_{1}b_{1}+w_{2}b_{2}$ 。其中G是重力的大小（用这个可能更好理解一点）， $g^ˉ\bar{\hat{g}}$ 是重力的单位方向向量， $b_{1}、b_{2}$ 是切平面上的两个正交基； $w_{1}、w_{2}$ 是两个扰动方向的大小。最后 $G(g^ˉ+δg)G(\bar{\hat{g}}+\delta g)$ 替换掉式子(9)中的 $g$ ，将2自由度的 $δg\delta g$ 和其他变量一起求解（包括速度 $v$ 、尺度 $s$ 、加速度偏差 $b_{a}$ ）。
个人理解：所有变量的求解思路和VI ORB-SLAM的思路是相似的，但更新重力向量的方式有所不同

4）完成初始化：
使用最终求出的重力向量与真实世界的重力向量 $0,0,-1]^{T}$ ，求出 $q_{c_{0}}^{w}$ ，即第一参考帧与世界坐标系之间的变换关系。然后将地图点都转到世界坐标系中，轨迹也用求出的尺度进行修正。

VI.TIGHTLY COUPLED MONOCULAR VIO

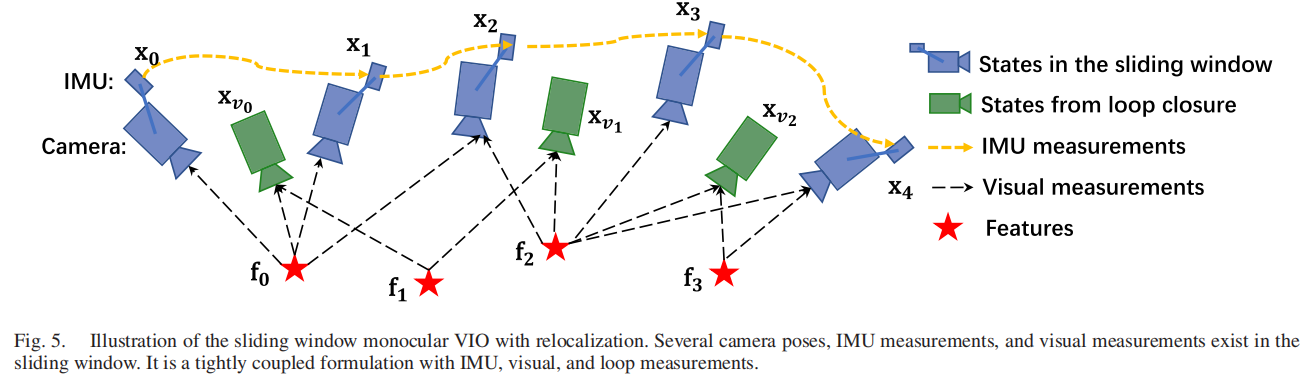

在滑动窗口内求解每个视觉+惯性的紧耦合状态变量，如图5所示：
在这里插入图片描述

A.公式介绍

紧耦合后的状态变量如下：
在这里插入图片描述

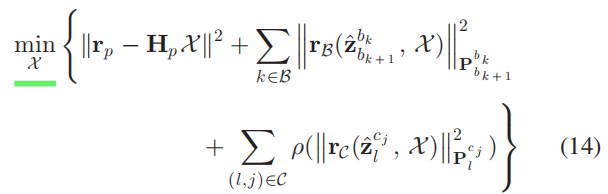

$x_{k}$ 是第 $k$ 个状态变量，包含位姿、速度和偏差。 $λl\lambda _{l}$ 是第 $l$ 个地图点在其第一观测帧中的逆深度。此时待优化的误差函数为：
在这里插入图片描述

式中第一项是先验误差，第二项是 IMU 误差，第三项是重投影误差，式(15) 表示鲁棒核函数。

B.IMU误差

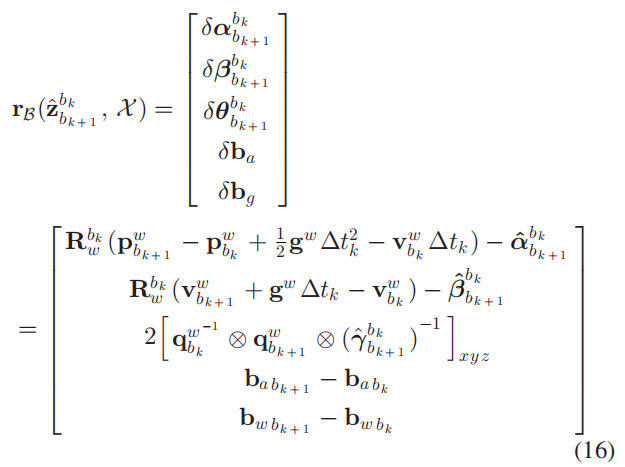

滑动窗口内相邻两帧间的IMU误差为：

式中[.]XYZ表示提取出四元数Q中的向量部分来表示误差状态。

个人理解：每一个误差项=当前估计的状态变量求出的相对变换 — IMU预积分求出的相对变换。

C.视觉误差

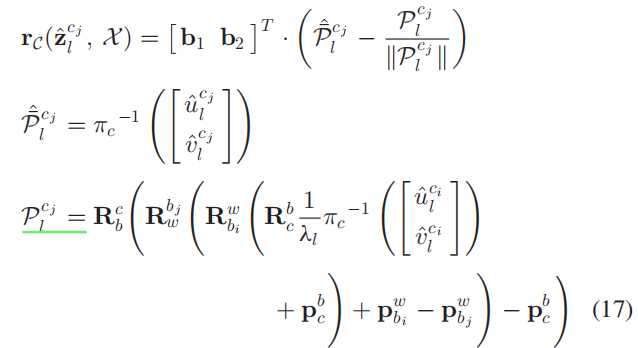

在归一化平面上计算视觉误差。以在第 $i$ 帧上观测到的第 $l$ 个地图点为例，他在第 $j$ 帧上的视觉误差为：
式中 $π{\pi }$ 是相机投影函数； $u ， v$ 是像素坐标。

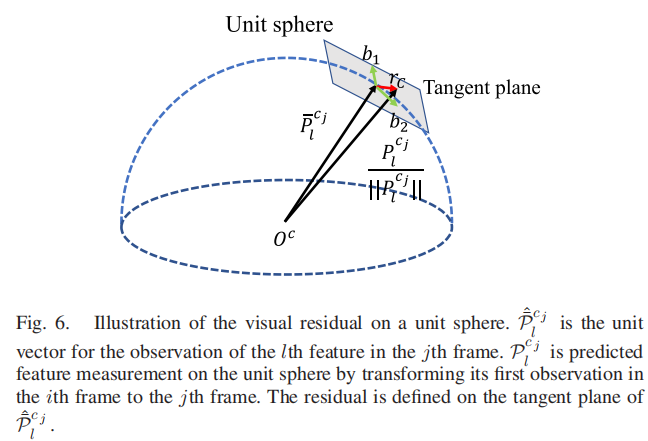

由于上述视觉误差的自由度为2，所及将误差向量投影到切平面上，并用两个正交方向上的扰动来优化误差，如图6所示：

个人理解：这里的2自由度是因为重投影误差是在归一化平面上的，有一维坐标一直为1

D.边缘化

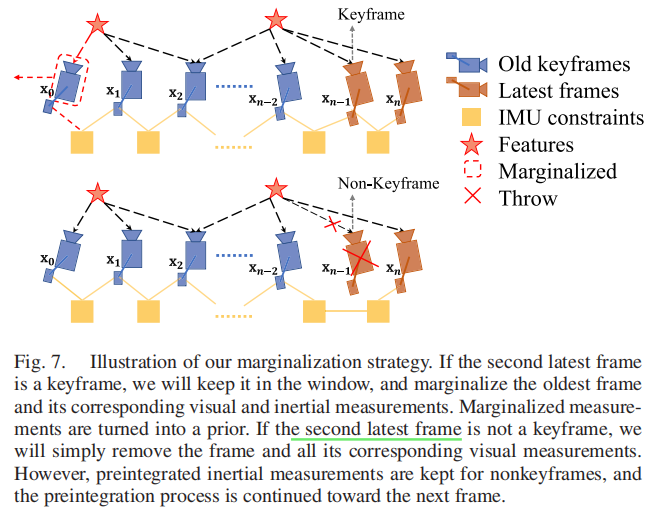

用这个方法控制滑动窗口内KF和地图点的数量，并把边缘化的帧作为一个先验信息。边缘化的两种情况如图7所示：

图中棕色图形表示两个最新的帧，此时边缘化的操作有两种：
1、若图中n-1帧是KF，则将其放入窗口中，并把窗口中最老的KF丢掉。（但保留它的IMU信息作为先验）
2、若n-1帧不是KF，则只保留它的IMU预积分结果，也作为一个先验信息。（帮助计算KF与下一帧之间的IMU预积分）
（对第一种情况的先验信息不是很理解）

E.位姿优化

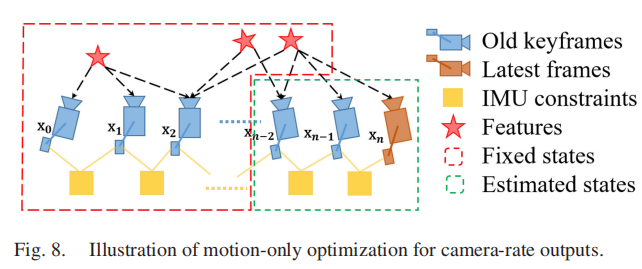

为了降低计算量，只进行运动上的位姿优化，如图8所示：
在这里插入图片描述
如图所示，不优化窗口内的所有 $K F$ ，只优化最近一定数量的 $K F$ 和当前帧。优化时使用的误差式子和式（14）一样，即 IMU 误差、视觉误差和先验误差。

F.以IMU采集的速率估计位姿值

系统的处理速率受帧速率影响，但可以结合最新帧的估计值，使用之后一系列(在下一帧到来前的）的IMU数据来获得和IMU采集速率一样的位姿估计。这个高速率的估计值可用于闭环的状态反馈。(最后一句话不是很理解，期待各位博友指点迷津)

VII 重定位（和VI ORB不同）

作用：消除累积误差（漂移）

A.闭环检测

使用DBOW2词袋中的单词来描述每一帧，再通过这个描述完成闭环检测。(这一部分可参考《视觉SLAM十四讲》P303)

B.特征找回

目的：确定闭环对应的两个 $K F s$ 之间的特征匹配和变换关系。
当检测到闭环后，窗口（一般是当前最新的 $K F$ ）与匹配的闭环帧（记为 $KF_{v}$ ）（来自系统保存 $K F s$ 的数据库中）的关系就能被建立起来（通过特征匹配）。为了降低误匹配，使用下面两个几何的方法来去除外点：
1）2d-2d：通过RANSAC求出 $KF_{v}$ 和当前 $K F$ 之间的单应矩阵 $F$ 。
2）3d-2d：将滑动窗口内已有地图点，和其在 $KF_{v}$ 上匹配的观测点进行基于RANSAC法的PnP问题求解。
如此就能求出 $v$ 和当前 $K F$ 之间的变换关系，并剔除了外点。

C.紧耦合的重定位

目的：发现闭环后，将当前滑动窗口与以往帧进行位姿对齐。

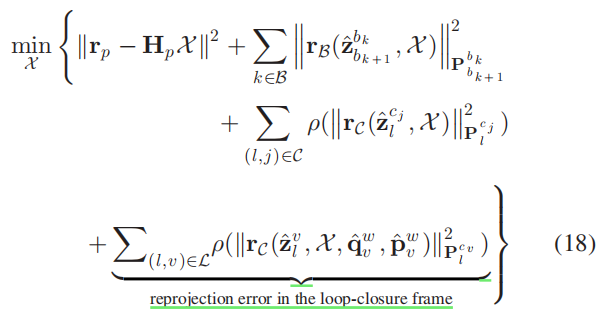

窗口内每产生一个新的 $K F$ 就为其在数据库中查询是否存在匹配的闭环KF。在找到匹配的闭环 $K F$ 后（记为 $KF_{v}$ ），将它作为一个闭环约束，构建一个新的误差函数：

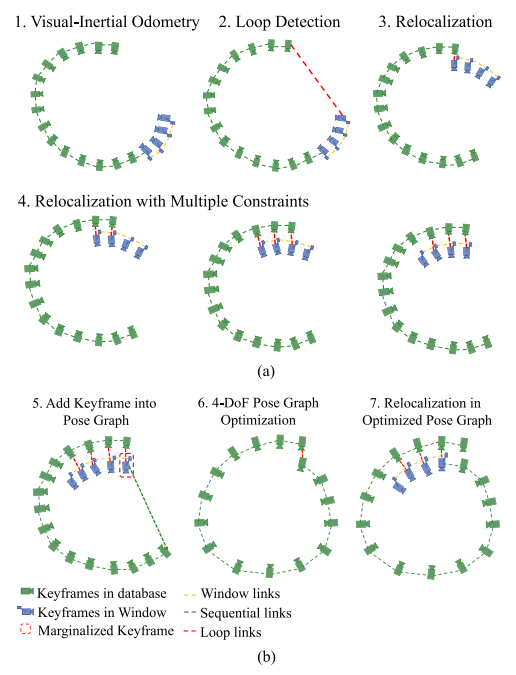

式中 $KF_{v}$ 提供的约束就是滑动窗口内地图点在 $KF_{v}$ 上的重投影误差，它可以帮助修正窗口的所有地图点坐标和 $K F s$ 的位姿。图9展示了整个闭环检测和重定位的过程：

从图中可以看出，前三步为：正常跟踪、发现闭环、重定位滑动窗口。在这之后，窗口内还有不断产生新的 $K F$ ，新来的KF也可能找到对应的闭环帧，所以闭环约束就会增加，这就形成了多视图约束。
个人理解：在第一个发生闭环的KF即将被边缘化时，进行一次全局BA，把整体轨迹整合进行修正。

VIII全局优化和地图复用

A.四个存在漂移问题的变量

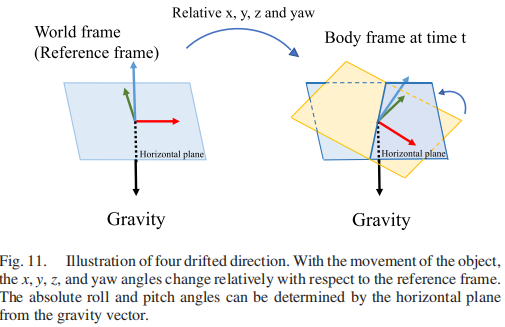

受益于重力向量的惯性测量，系统可以估计 $^{b_{i}}$ 与 $^{w}$ 在roll、pitch上的绝对旋转（x，y轴旋转，z轴的旋转不会影响重力向量的方向），如图11所示。此时只会在 $x ， y ， z ， y a w$ 四个变量上产生累积误差。所以全局位姿图优化只用优化这四个变量。
在这里插入图片描述

B.向位姿图中加KF

视觉-惯性里程计处理后的KF会加到位姿图中。它会被当作一个顶点，并通过两类边和其他顶点产生联系：

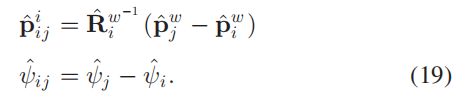

1）连续边：某个 $K F$ 与之前的 $K F s$ 之间的相对变换关系。只管那四个变量：
在这里插入图片描述
2）闭环边：只有形成闭环的 $K F s$ 之间才有，表示它们之间的相对变换，公式和式(19)一样。

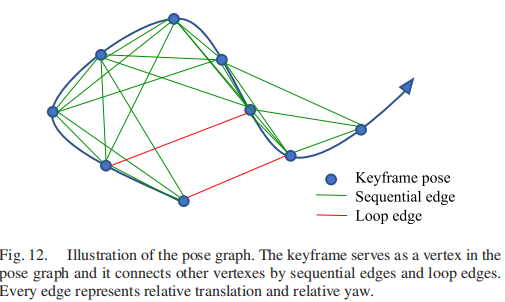

整个位姿图的样子就如下图所示：

C. 4自由度的位姿图优化

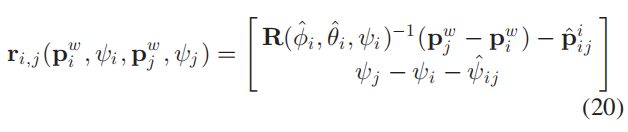

定义 $i 、 j$ 两个KF之间的边的误差为：
在这里插入图片描述

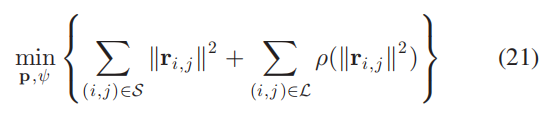

其中 $θ^,ϕ^{\hat{\theta }}, \hat{\phi }$ 是固定的。整个位姿图中所有边产生的总误差公式为：
在这里插入图片描述

式中 $S\mathit{S}$ 为所有连续边， $L\mathit{L}$ 为闭环边。 $ρ\rho$ 是鲁棒核函数。
位姿图优化和重定位在两个异步的线程中同时进行，目的是：
1、可让数据库中优化后的位姿图立马能用于新的重定位操作中（异步不用互相等待）；
2、

D.位姿图合并

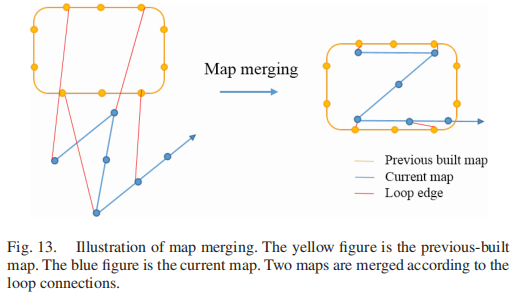

通过地图间的闭环关系，将当前构建的位姿图与已有的位姿图合并。找到闭环关系后，直接使用全局BA即可。过程如图13所示：
在这里插入图片描述

E.位姿图保存

数据的保存内容：所有顶点和边；关键帧（顶点）的状态变量。
举个例子：
在这里插入图片描述
其中 $i$ 表示帧的编号， $p^iw\hat{p}_{i}^{w}$ 、 $q^iw\hat{q}_{i}^{w}$ 是这一帧的平移和旋转变换(从当前帧到世界坐标系)。 $v$ 是与这个帧形成闭环的匹配帧的编号， $p^ivi\hat{p}_{iv}^{i}$ 和 $ψ^iv\hat{\psi }_{iv}$ 是他们之间的相对位移和 $y a w$ 方向的旋转角度（由重定位获得）。 $D (u, v, d e s)$ 是这一帧中的特征点坐标和它对应的描述子。

F.加载位姿图

怎么保存的就怎么加载。

结尾

一口气看完两篇视觉惯性SLAM，感觉也大致懂了这类SLAM的工作原理。还是要抓紧看代码，毕竟编程能力十分重要（太忙了）。最后希望这篇博客能帮助到大家，其中存在的不足也希望大家能够指出，十分感谢！

参考资料：
1、VINS-Mono: A Robust and Versatile Monocular Visual-Inertial State Estimator
2、《视觉SLAM十四讲》
