作者 | yyl424525
来源 | CSDN博客


文章目录

1. 简介

  • 安装

  • 支持四种图

  • 绘制网络图基本流程

2. Graph-无向图
节点
边
属性
有向图和无向图互转
3. DiGraph-有向图

  • 一些精美的图例子

  • 环形树状图

  • 权重图

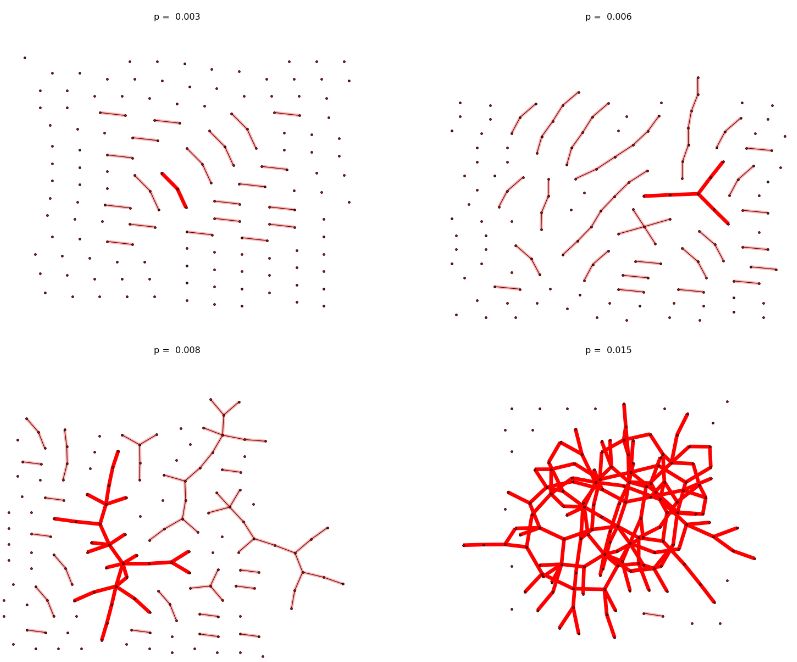

  • Giant Component

  • Random Geometric Graph 随机几何图

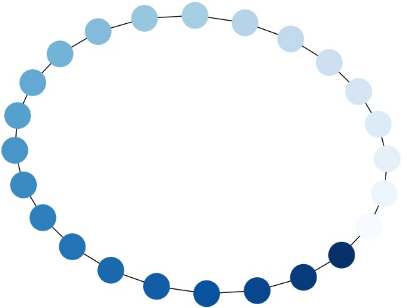

  • 节点颜色渐变

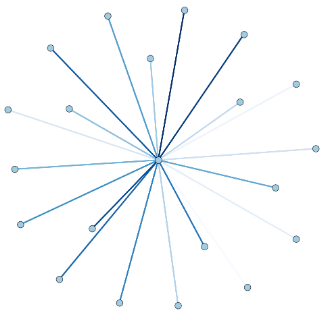

  • 边的颜色渐变

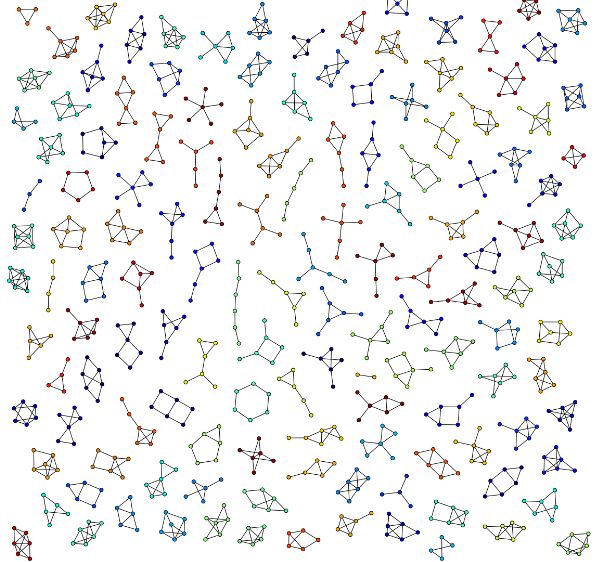

  • Atlas

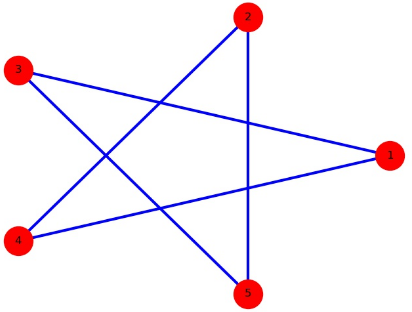

  • 画个五角星

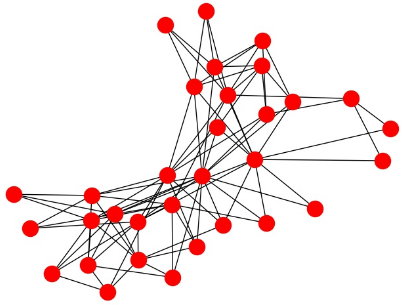

  • Club

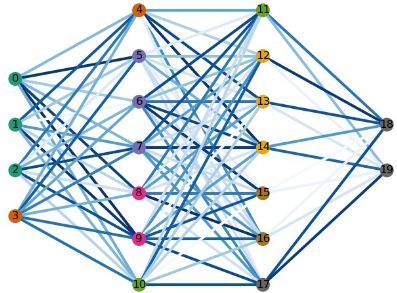

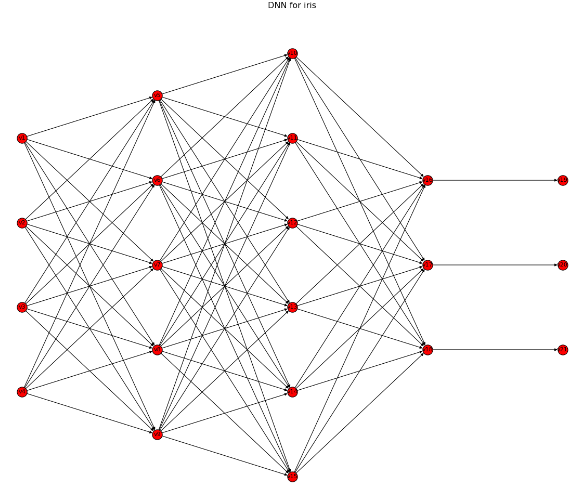

  • 画一个多层感知机

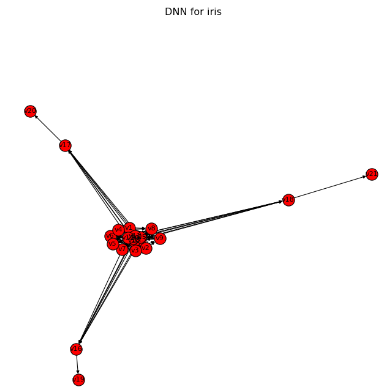

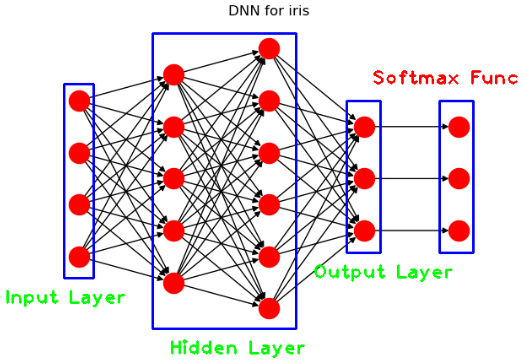

  • 绘制一个DNN结构图

  • 一些图论算法

  • 最短路径

4. 问题

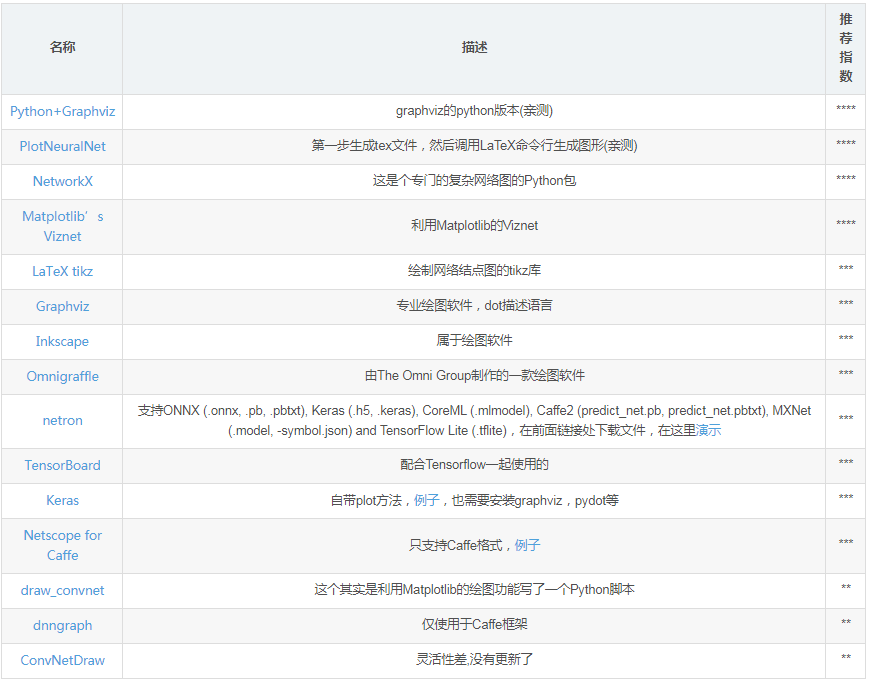

  • 一些其他神经网络绘制工具列表

5. 参考
1 简介
networkx是一个用Python语言开发的图论与复杂网络建模工具，内置了常用的图与复杂网络分析算法，可以方便的进行复杂网络数据分析、仿真建模等工作。
利用networkx可以以标准化和非标准化的数据格式存储网络、生成多种随机网络和经典网络、分析网络结构、建立网络模型、设计新的网络算法、进行网络绘制等。
networkx支持创建简单无向图、有向图和多重图（multigraph）；内置许多标准的图论算法，节点可为任意数据；支持任意的边值维度，功能丰富，简单易用。
networkx以图（graph）为基本数据结构。图既可以由程序生成，也可以来自在线数据源，还可以从文件与数据库中读取。
安装
安装的话，跟其他包的安装差不多，用的是anaconda就不用装了。其他就用pip install networkx。
查看版本：
1>>> import networkx
2>>> networkx.__version__
3'1.11'
升级
1pip install --upgrade networkx
下面配合使用的一些库，可以选择性安装：
后面可能用到pygraphviz，安装方法如下（亲测有效）：
1sudo apt-get install graphviz
2sudo apt-get install graphviz libgraphviz-dev pkg-config
3sudo apt-get install python-pip python-virtualenv
4pip install pygraphviz
windows的安装参考这篇博客：https://blog.csdn.net/fadai1993/article/details/82491657#2____linux_9
安装cv2：
1pip install opencv-python #安装非常慢，用下面的方式，从清华源下载
2pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple opencv-python
支持四种图
  • Graph：无多重边无向图
  • DiGraph：无多重边有向图
  • MultiGraph：有多重边无向图
  • MultiDiGraph：有多重边有向图
空图对象的创建方式
1import networkx as nx
2G=nx.Graph()
3G=nx.DiGraph()
4G=nx.MultiGraph()
5G=nx.MultiDiGraph()
6G.clear() #清空图
绘制网络图基本流程
  • 导入networkx，matplotlib包
  • 建立网络
  • 绘制网络 nx.draw()
  • 建立布局 pos = nx.spring_layout美化作用
最基本画图程序
1import import networkx as nx             #导入networkx包
2import matplotlib.pyplot as plt
3G = nx.random_graphs.barabasi_albert_graph(100,1)   #生成一个BA无标度网络G
4nx.draw(G)                               #绘制网络G
5plt.savefig("ba.png")           #输出方式1: 将图像存为一个png格式的图片文件
6plt.show()                            #输出方式2: 在窗口中显示这幅图像
networkx 提供画图的函数
 1draw（G，[pos,ax,hold]）
 2draw_networkx(G，[pos,with_labels])
 3draw_networkx_nodes(G,pos,[nodelist])绘制网络G的节点图
 4draw_networkx_edges(G,pos[edgelist])绘制网络G的边图
 5draw_networkx_edge_labels(G, pos[, …]) 绘制网络G的边图，边有label
 6—有layout 布局画图函数的分界线—
 7draw_circular(G, **kwargs) Draw the graph G with a circular layout.
 8draw_random(G, **kwargs) Draw the graph G with a random layout.
 9draw_spectral(G, **kwargs)Draw the graph G with a spectral layout.
10draw_spring(G, **kwargs)Draw the graph G with a spring layout.
11draw_shell(G, **kwargs) Draw networkx graph with shell layout.
12draw_graphviz(G[, prog])Draw networkx graph with graphviz layout.
networkx 画图函数里的一些参数
  • pos(dictionary, optional): 图像的布局，可选择参数；如果是字典元素，则节点是关键字，位置是对应的值。如果没有指明，则会是spring的布局；也可以使用其他类型的布局，具体可以查阅networkx.layout
  • arrows :布尔值，默认True; 对于有向图，如果是True则会画出箭头
  • with_labels: 节点是否带标签（默认为True）
  • ax：坐标设置，可选择参数；依照设置好的Matplotlib坐标画图
  • nodelist：一个列表，默认G.nodes(); 给定节点
  • edgelist：一个列表，默认G.edges();给定边
  • node_size: 指定节点的尺寸大小(默认是300，单位未知，就是上图中那么大的点)
  • node_color: 指定节点的颜色 (默认是红色，可以用字符串简单标识颜色，例如’r’为红色，'b’为绿色等，具体可查看手册)，用“数据字典”赋值的时候必须对字典取值（.values()）后再赋值
  • node_shape: 节点的形状（默认是圆形，用字符串’o’标识，具体可查看手册）
  • alpha: 透明度 (默认是1.0，不透明，0为完全透明)
  • cmap：Matplotlib的颜色映射，默认None; 用来表示节点对应的强度
  • vmin,vmax：浮点数，默认None;节点颜色映射尺度的最大和最小值
  • linewidths：[None|标量|一列值];图像边界的线宽
  • width: 边的宽度 (默认为1.0)
  • edge_color: 边的颜色(默认为黑色)
  • edge_cmap：Matplotlib的颜色映射，默认None; 用来表示边对应的强度
  • edge_vmin,edge_vmax：浮点数，默认None;边的颜色映射尺度的最大和最小值
  • style: 边的样式(默认为实现，可选：solid|dashed|dotted,dashdot)
  • labels：字典元素，默认None;文本形式的节点标签
  • font_size: 节点标签字体大小 (默认为12)
  • font_color: 节点标签字体颜色（默认为黑色）
  • node_size：节点大小
  • font_weight：字符串，默认’normal’
  • font_family：字符串，默认’sans-serif’
布局指定节点排列形式
  • circular_layout：节点在一个圆环上均匀分布
  • random_layout：节点随机分布shell_layout：节点在同心圆上分布
  • spring_layout：用Fruchterman-Reingold算法排列节点，中心放射状分布
  • spectral_layout：根据图的拉普拉斯特征向量排列节点
  • 布局也可用pos参数指定，例如，nx.draw(G, pos = spring_layout(G)) 这样指定了networkx上以中心放射状分布.
2 Graph-无向图
如果添加的节点和边是已经存在的，是不会报错的，NetworkX会自动忽略掉已经存在的边和节点的添加。
节点
常用函数
  • nodes(G)：在图节点上返回一个迭代器
  • number_of_nodes(G)：返回图中节点的数量
  • all_neighbors(graph, node)：返回图中节点的所有邻居
  • non_neighbors(graph, node)：返回图中没有邻居的节点
  • common_neighbors(G, u, v)：返回图中两个节点的公共邻居

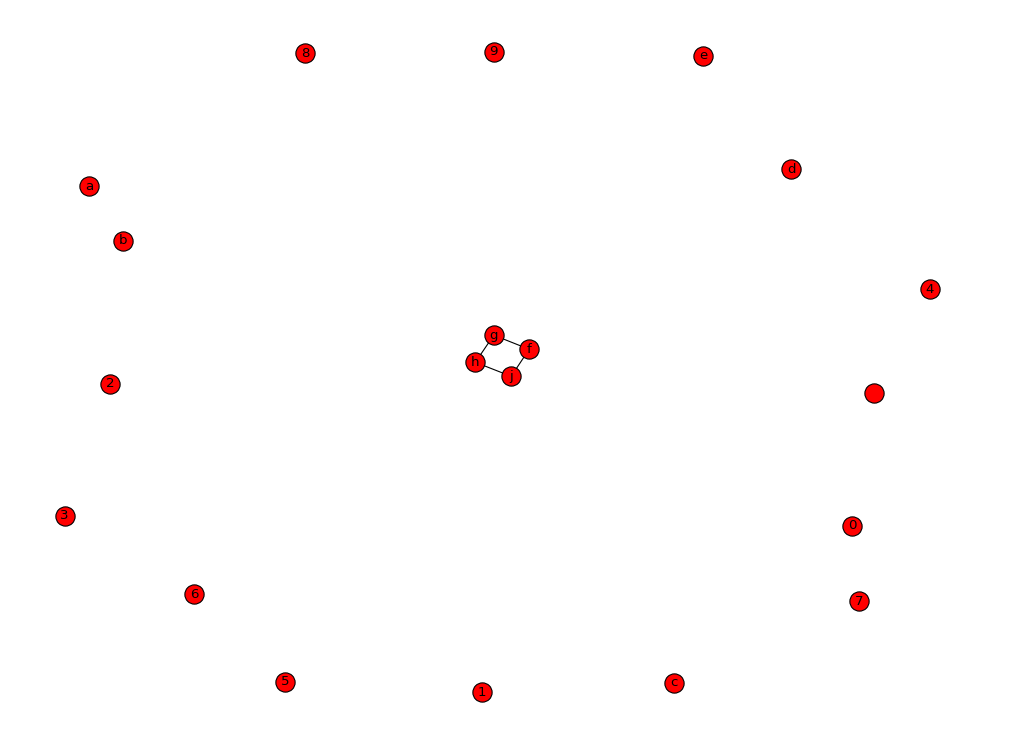

 1import networkx as nx
 2import matplotlib.pyplot as plt
 3G = nx.Graph()  # 建立一个空的无向图G
 4#增加节点
 5G.add_node('a')  # 添加一个节点1
 6G.add_nodes_from(['b', 'c', 'd', 'e'])  # 加点集合
 7G.add_cycle(['f', 'g', 'h', 'j'])  # 加环
 8H = nx.path_graph(10)  # 返回由10个节点的无向图
 9G.add_nodes_from(H)  # 创建一个子图H加入G
10G.add_node(H)  # 直接将图作为节点
11
12nx.draw(G, with_labels=True,node_color='red')
13plt.show()
14
15#访问节点
16print('图中所有的节点', G.nodes())
17#图中所有的节点 [0, 1, 2, 3, 'a', 'c', 'f', 7, 8, 9, <networkx.classes.graph.Graph object at 0x7fdf7d0d2780>, 'g', 'e', 'h', 'b', 4, 6, 5, 'j', 'd']
18
19print('图中节点的个数', G.number_of_nodes())
20#图中节点的个数 20
21
22#删除节点
23G.remove_node(1)    #删除指定节点
24G.remove_nodes_from(['b','c','d','e'])    #删除集合中的节点
640?wx_fmt=png

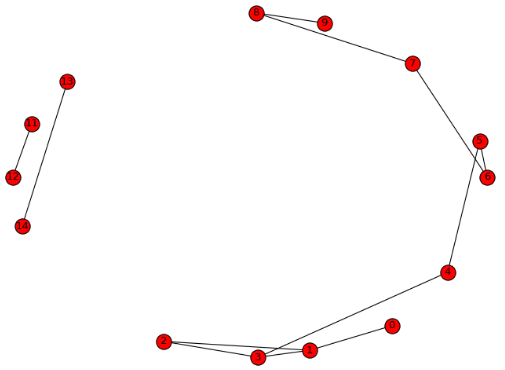

边
常用函数
  • edges(G[, nbunch])：返回与nbunch中的节点相关的边的视图
  • number_of_edges(G)：返回图中边的数目
  • non_edges(graph)：返回图中不存在的边
 1import networkx as nx
 2import matplotlib.pyplot as plt
 3
 4#添加边方法1
 5
 6F = nx.Graph() # 创建无向图
 7F.add_edge(11,12)   #一次添加一条边
 8
 9#添加边方法2
10e=(13,14)        #e是一个元组
11F.add_edge(*e) #这是python中解包裹的过程
12
13#添加边方法3
14F.add_edges_from([(1,2),(1,3)])     #通过添加list来添加多条边
15
16H = nx.path_graph(10)          #返回由10个节点的无向图
17#通过添加任何ebunch来添加边
18F.add_edges_from(H.edges()) #不能写作F.add_edges_from(H)
19
20nx.draw(F, with_labels=True)
21plt.show()
22
23#访问边
24print('图中所有的边', F.edges())
25# 图中所有的边 [(0, 1), (1, 2), (1, 3), (2, 3), (3, 4), (4, 5), (5, 6), (6, 7), (7, 8), (8, 9), (11, 12), (13, 14)]
26
27print('图中边的个数', F.number_of_edges())
28# 图中边的个数 12
29
30
31
32#删除边
33F.remove_edge(1,2)
34F.remove_edges_from([(11,12), (13,14)])
35
36nx.draw(F, with_labels=True)
37plt.show()
640?wx_fmt=png
使用邻接迭代器遍历每一条边
 1import networkx as nx
 2import matplotlib.pyplot as plt
 3
 4#快速遍历每一条边，可以使用邻接迭代器实现，对于无向图，每一条边相当于两条有向边
 5FG = nx.Graph()
 6FG.add_weighted_edges_from([(1,2,0.125), (1,3,0.75), (2,4,1.2), (3,4,0.275)])
 7for n, nbrs in FG.adjacency_iter():
 8    for nbr, eattr in nbrs.items():
 9        data = eattr['weight']
10        print('(%d, %d, %0.3f)' % (n,nbr,data))
11        # (1, 2, 0.125)
12        # (1, 3, 0.750)
13        # (2, 1, 0.125)
14        # (2, 4, 1.200)
15        # (3, 1, 0.750)
16        # (3, 4, 0.275)
17        # (4, 2, 1.200)
18        # (4, 3, 0.275)
19
20print('***********************************')
21
22#筛选weight小于0.5的边：
23FG = nx.Graph()
24FG.add_weighted_edges_from([(1,2,0.125), (1,3,0.75), (2,4,1.2), (3,4,0.275)])
25for n, nbrs in FG.adjacency_iter():
26    for nbr, eattr in nbrs.items():
27        data = eattr['weight']
28        if data < 0.5:
29            print('(%d, %d, %0.3f)' % (n,nbr,data))
30            # (1, 2, 0.125)
31            # (2, 1, 0.125)
32            # (3, 4, 0.275)
33            # (4, 3, 0.275)
34
35print('***********************************')
36
37#一种方便的访问所有边的方法:
38for u,v,d in FG.edges(data = 'weight'):
39    print((u,v,d))
40    # (1, 2, 0.125)
41    # (1, 3, 0.75)
42    # (2, 4, 1.2)
43    # (3, 4, 0.275)
属性
属性诸如weight,labels,colors,或者任何对象，都可以附加到图、节点或边上。
对于每一个图、节点和边都可以在关联的属性字典中保存一个（多个）键-值对。
默认情况下这些是一个空的字典，但是可以增加或者是改变这些属性。
图的属性
 1#图的属性
 2
 3import networkx as nx
 4
 5G = nx.Graph(day='Monday')    #可以在创建图时分配图的属性
 6print(G.graph)
 7
 8G.graph['day'] = 'Friday'     #也可以修改已有的属性
 9print(G.graph)
10
11G.graph['name'] = 'time'      #可以随时添加新的属性到图中
12print(G.graph)
13
14输出：
15{'day': 'Monday'}
16{'day': 'Friday'}
17{'day': 'Friday', 'name': 'time'}
节点的属性
 1#节点的属性
 2import networkx as nx
 3
 4G = nx.Graph(day='Monday')
 5G.add_node(1, index='1th')             #在添加节点时分配节点属性
 6# print(G.node(data=True))  #TypeError: 'dict' object is not callable
 7print(G.node)
 8#{1: {'index': '1th'}}
 9
10
11G.node[1]['index'] = '0th'             #通过G.node[][]来添加或修改属性
12print(G.node)
13# {1: {'index': '0th'}}
14
15
16G.add_nodes_from([2,3], index='2/3th') #从集合中添加节点时分配属性
17print(G.node)
18# {1: {'index': '0th'}, 2: {'index': '2/3th'}, 3: {'index': '2/3th'}}
边的属性
 1#边的属性
 2import networkx as nx
 3
 4G = nx.Graph(day='manday')
 5G.add_edge(1,2,weight=10)                    #在添加边时分配属性
 6print(G.edges(data=True))
 7#[(1, 2, {'weight': 10})]
 8
 9G.add_edges_from([(1,3), (4,5)], len=22)     #从集合中添加边时分配属性
10print(G.edges(data='len'))
11# [(1, 2, None), (1, 3, 22), (4, 5, 22)]
12
13G.add_edges_from([(3,4,{'hight':10}),(1,4,{'high':'unknow'})])
14print(G.edges(data=True))
15# [(1, 2, {'weight': 10}), (1, 3, {'len': 22}), (1, 4, {'high': 'unknow'}), (3, 4, {'hight': 10}), (4, 5, {'len': 22})]
16
17
18G[1][2]['weight'] = 100000                   #通过G[][][]来添加或修改属性
19print(G.edges(data=True))
20# [(1, 2, {'weight': 100000}), (1, 3, {'len': 22}), (1, 4, {'high': 'unknow'}), (3, 4, {'hight': 10}), (4, 5, {'len': 22})]
有向图和无向图互转
有向图和多重图的基本操作与无向图一致。
无向图与有向图之间可以相互转换，转化方法如下：
 1#有向图转化成无向图
 2
 3H=DG.to_undirected()
 4#或者
 5H=nx.Graph(DG)
 6
 7#无向图转化成有向图
 8
 9F = H.to_directed()
10#或者
11F = nx.DiGraph(H)

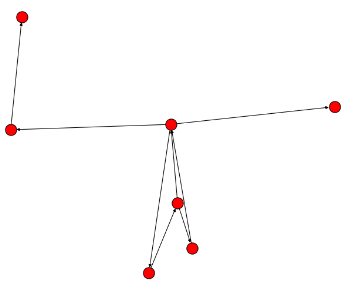

3、DiGraph-有向图

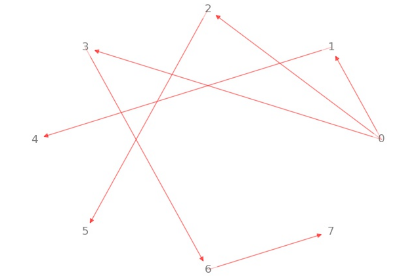

 1import networkx as nx
 2import matplotlib.pyplot as plt
 3
 4G = nx.DiGraph()
 5G.add_node(1)
 6G.add_node(2)
 7G.add_nodes_from([3,4,5,6])
 8G.add_cycle([1,2,3,4])
 9G.add_edge(1,3)
10G.add_edges_from([(3,5),(3,6),(6,7)])
11nx.draw(G,node_color = 'red')
12plt.savefig("youxiangtu.png")
13plt.show()
640?wx_fmt=png

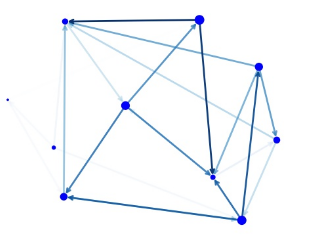

 1from __future__ import division
 2import matplotlib.pyplot as plt
 3import networkx as nx
 4
 5G = nx.generators.directed.random_k_out_graph(10, 3, 0.5)
 6pos = nx.layout.spring_layout(G)
 7
 8node_sizes = [3 + 10 * i for i in range(len(G))]
 9M = G.number_of_edges()
10edge_colors = range(2, M + 2)
11edge_alphas = [(5 + i) / (M + 4) for i in range(M)]
12
13nodes = nx.draw_networkx_nodes(G, pos, node_size=node_sizes, node_color='blue')
14edges = nx.draw_networkx_edges(G, pos, node_size=node_sizes, arrowstyle='->',
15                               arrowsize=10, edge_color=edge_colors,
16                               edge_cmap=plt.cm.Blues, width=2)
17# set alpha value for each edge
18for i in range(M):
19    edges[i].set_alpha(edge_alphas[i])
20
21ax = plt.gca()
22ax.set_axis_off()
23plt.savefig("directed.jpg")
24plt.show()
640?wx_fmt=png
一些精美的图例子
环形树状图
 1import matplotlib.pyplot as plt
 2import networkx as nx
 3
 4try:
 5    import pygraphviz
 6    from networkx.drawing.nx_agraph import graphviz_layout
 7except ImportError:
 8    try:
 9        import pydot
10        from networkx.drawing.nx_pydot import graphviz_layout
11    except ImportError:
12        raise ImportError("This example needs Graphviz and either "
13                          "PyGraphviz or pydot")
14
15G = nx.balanced_tree(3, 5)
16pos = graphviz_layout(G, prog='twopi', args='')
17plt.figure(figsize=(8, 8))
18nx.draw(G, pos, node_size=20, alpha=0.5, node_color="blue", with_labels=False)
19plt.axis('equal')
20plt.show()
640?wx_fmt=png
权重图
 1import matplotlib.pyplot as plt
 2import networkx as nx
 3
 4G = nx.Graph()
 5
 6G.add_edge('a', 'b', weight=0.6)
 7G.add_edge('a', 'c', weight=0.2)
 8G.add_edge('c', 'd', weight=0.1)
 9G.add_edge('c', 'e', weight=0.7)
10G.add_edge('c', 'f', weight=0.9)
11G.add_edge('a', 'd', weight=0.3)
12
13elarge = [(u, v) for (u, v, d) in G.edges(data=True) if d['weight'] > 0.5]
14esmall = [(u, v) for (u, v, d) in G.edges(data=True) if d['weight'] <= 0.5]
15
16pos = nx.spring_layout(G)  # positions for all nodes
17
18# nodes
19nx.draw_networkx_nodes(G, pos, node_size=700)
20
21# edges
22nx.draw_networkx_edges(G, pos, edgelist=elarge,
23                       width=6)
24nx.draw_networkx_edges(G, pos, edgelist=esmall,
25                       width=6, alpha=0.5, edge_color='b', style='dashed')
26
27# labels
28nx.draw_networkx_labels(G, pos, font_size=20, font_family='sans-serif')
29
30plt.axis('off')
31plt.savefig("weight.jpg")
32plt.show()

640?wx_fmt=png

Giant Component

 1import math
 3
 4import matplotlib.pyplot as plt
 5import networkx as nx
 6
 7try:
 8    import pygraphviz
 9    from networkx.drawing.nx_agraph import graphviz_layout
10    layout = graphviz_layout
11except ImportError:
12    try:
13        import pydot
14        from networkx.drawing.nx_pydot import graphviz_layout
15        layout = graphviz_layout
16    except ImportError:
17        print("PyGraphviz and pydot not found;\n"
18              "drawing with spring layout;\n"
19              "will be slow.")
20        layout = nx.spring_layout
21
22n = 150  # 150 nodes
23# p value at which giant component (of size log(n) nodes) is expected
24p_giant = 1.0 / (n - 1)
25# p value at which graph is expected to become completely connected
26p_conn = math.log(n) / float(n)
27
28# the following range of p values should be close to the threshold
29pvals = [0.003, 0.006, 0.008, 0.015]
30
31region = 220  # for pylab 2x2 subplot layout
32plt.subplots_adjust(left=0, right=1, bottom=0, top=0.95, wspace=0.01, hspace=0.01)
33for p in pvals:
34    G = nx.binomial_graph(n, p)
35    pos = layout(G)
36    region += 1
37    plt.subplot(region)
38    plt.title("p = %6.3f" % (p))
39    nx.draw(G, pos,
40            with_labels=False,
41            node_size=10
42           )
43    # identify largest connected component
44    Gcc = sorted(nx.connected_component_subgraphs(G), key=len, reverse=True)
45    G0 = Gcc[0]
46    nx.draw_networkx_edges(G0, pos,
47                           with_labels=False,
48                           edge_color='r',
49                           width=6.0
50                          )
51    # show other connected components
52    for Gi in Gcc[1:]:
53        if len(Gi) > 1:
54            nx.draw_networkx_edges(Gi, pos,
55                                   with_labels=False,
56                                   edge_color='r',
57                                   alpha=0.3,
58                                   width=5.0
59                                  )
60plt.show()
640?wx_fmt=png
Random Geometric Graph 随机几何图
 1import matplotlib.pyplot as plt
 2import networkx as nx
 3
 4G = nx.random_geometric_graph(200, 0.125)
 5# position is stored as node attribute data for random_geometric_graph
 6pos = nx.get_node_attributes(G, 'pos')
 7
 8# find node near center (0.5,0.5)
 9dmin = 1
10ncenter = 0
11for n in pos:
12    x, y = pos[n]
13    d = (x - 0.5)**2 + (y - 0.5)**2
14    if d < dmin:
15        ncenter = n
16        dmin = d
17
18# color by path length from node near center
19p = dict(nx.single_source_shortest_path_length(G, ncenter))
20
21plt.figure(figsize=(8, 8))
22nx.draw_networkx_edges(G, pos, nodelist=[ncenter], alpha=0.4)
23nx.draw_networkx_nodes(G, pos, nodelist=list(p.keys()),
24                       node_size=80,
25                       node_color=list(p.values()),
26                       cmap=plt.cm.Reds_r)
27
28plt.xlim(-0.05, 1.05)
29plt.ylim(-0.05, 1.05)
30#plt.axis('off')
31plt.show()
640?wx_fmt=png
节点颜色渐变
1import networkx as nx
2import matplotlib.pyplot as plt
3G = nx.cycle_graph(24)
4pos = nx.spring_layout(G, iterations=200)
5nx.draw(G, pos, node_color=range(24), node_size=800, cmap=plt.cm.Blues)
6plt.savefig("node.jpg")
7plt.show()
640?wx_fmt=png
边的颜色渐变
1import matplotlib.pyplot as plt
2import networkx as nx
3
4G = nx.star_graph(20)
5pos = nx.spring_layout(G) #布局为中心放射状
6colors = range(20)
7nx.draw(G, pos, node_color='#A0CBE2', edge_color=colors,
8        width=4, edge_cmap=plt.cm.Blues, with_labels=False)
9plt.show()
640?wx_fmt=png
Atlas
 1import random
 2
 3try:
 4    import pygraphviz
 5    from networkx.drawing.nx_agraph import graphviz_layout
 6except ImportError:
 7    try:
 8        import pydot
 9        from networkx.drawing.nx_pydot import graphviz_layout
10    except ImportError:
11        raise ImportError("This example needs Graphviz and either "
12                          "PyGraphviz or pydot.")
13
14import matplotlib.pyplot as plt
15
16import networkx as nx
17from networkx.algorithms.isomorphism.isomorph import graph_could_be_isomorphic as isomorphic
18from networkx.generators.atlas import graph_atlas_g
19
20
21def atlas6():
22    """ Return the atlas of all connected graphs of 6 nodes or less.
23        Attempt to check for isomorphisms and remove.
24    """
25
26    Atlas = graph_atlas_g()[0:208]  # 208
27    # remove isolated nodes, only connected graphs are left
28    U = nx.Graph()  # graph for union of all graphs in atlas
29    for G in Atlas:
30        zerodegree = [n for n in G if G.degree(n) == 0]
31        for n in zerodegree:
32            G.remove_node(n)
33        U = nx.disjoint_union(U, G)
34
35    # iterator of graphs of all connected components
36    C = (U.subgraph(c) for c in nx.connected_components(U))
37
38    UU = nx.Graph()
39    # do quick isomorphic-like check, not a true isomorphism checker
40    nlist = []  # list of nonisomorphic graphs
41    for G in C:
42        # check against all nonisomorphic graphs so far
43        if not iso(G, nlist):
44            nlist.append(G)
45            UU = nx.disjoint_union(UU, G)  # union the nonisomorphic graphs
46    return UU
47
48
49def iso(G1, glist):
50    """Quick and dirty nonisomorphism checker used to check isomorphisms."""
51    for G2 in glist:
52        if isomorphic(G1, G2):
53            return True
54    return False
55
56
57if __name__ == '__main__':
58    G = atlas6()
59
60    print("graph has %d nodes with %d edges"
61          % (nx.number_of_nodes(G), nx.number_of_edges(G)))
62    print(nx.number_connected_components(G), "connected components")
63
64    plt.figure(1, figsize=(8, 8))
65    # layout graphs with positions using graphviz neato
66    pos = graphviz_layout(G, prog="neato")
67    # color nodes the same in each connected subgraph
68    C = (G.subgraph(c) for c in nx.connected_components(G))
69    for g in C:
70        c = [random.random()] * nx.number_of_nodes(g)  # random color...
71        nx.draw(g,
72                pos,
73                node_size=40,
74                node_color=c,
75                vmin=0.0,
76                vmax=1.0,
77                with_labels=False
78               )
79    plt.show()
640?wx_fmt=png
画个五角星
 1import networkx as nx
 2import matplotlib.pyplot as plt
 3#画图！
 4G=nx.Graph()
 5G.add_node(1)
 6G.add_nodes_from([2,3,4,5])
 7for i in range(5):
 8    for j in range(i):
 9        if (abs(i-j) not in (1,4)):
10            G.add_edge(i+1, j+1)
11nx.draw(G,
12        with_labels=True, #这个选项让节点有名称
13        edge_color='b', # b stands for blue!
14        pos=nx.circular_layout(G), # 这个是选项选择点的排列方式，具体可以用 help(nx.drawing.layout) 查看
15     # 主要有spring_layout  (default), random_layout, circle_layout, shell_layout
16     # 这里是环形排布，还有随机排列等其他方式
17        node_color='r', # r = red
18        node_size=1000, # 节点大小
19        width=3, # 边的宽度
20       )
21plt.savefig("star.jpg")
22plt.show()
640?wx_fmt=png
Club
 1import matplotlib.pyplot as plt
 2import networkx as nx
 3import networkx.algorithms.bipartite as bipartite
 4
 5G = nx.davis_southern_women_graph()
 6women = G.graph['top']
 7clubs = G.graph['bottom']
 8
 9print("Biadjacency matrix")
10print(bipartite.biadjacency_matrix(G, women, clubs))
11
12# project bipartite graph onto women nodes
13W = bipartite.projected_graph(G, women)
14print('')
15print("#Friends, Member")
16for w in women:
17    print('%d %s' % (W.degree(w), w))
18
19# project bipartite graph onto women nodes keeping number of co-occurence
20# the degree computed is weighted and counts the total number of shared contacts
21W = bipartite.weighted_projected_graph(G, women)
22print('')
23print("#Friend meetings, Member")
24for w in women:
25    print('%d %s' % (W.degree(w, weight='weight'), w))
26
27nx.draw(G,node_color="red")
28plt.savefig("club.jpg")
29plt.show()
640?wx_fmt=png
画一个多层感知机
 1import matplotlib.pyplot as plt
 2import networkx as nx
 3left, right, bottom, top, layer_sizes = .1, .9, .1, .9, [4, 7, 7, 2]
 4# 网络离上下左右的距离
 5# layter_sizes可以自己调整
 6import random
 7G = nx.Graph()
 8v_spacing = (top - bottom)/float(max(layer_sizes))
 9h_spacing = (right - left)/float(len(layer_sizes) - 1)
10node_count = 0
11for i, v in enumerate(layer_sizes):
12    layer_top = v_spacing*(v-1)/2. + (top + bottom)/2.
13    for j in range(v):
14        G.add_node(node_count, pos=(left + i*h_spacing, layer_top - j*v_spacing))
15        node_count += 1
16# 这上面的数字调整我想了好半天，汗
17for x, (left_nodes, right_nodes) in enumerate(zip(layer_sizes[:-1], layer_sizes[1:])):
18    for i in range(left_nodes):
19        for j in range(right_nodes):
20            G.add_edge(i+sum(layer_sizes[:x]), j+sum(layer_sizes[:x+1]))
21
22pos=nx.get_node_attributes(G,'pos')
23# 把每个节点中的位置pos信息导出来
24nx.draw(G, pos,
25        node_color=range(node_count),
26        with_labels=True,
27        node_size=200,
28        edge_color=[random.random() for i in range(len(G.edges))],
29        width=3,
30        cmap=plt.cm.Dark2, # matplotlib的调色板，可以搜搜，很多颜色
31        edge_cmap=plt.cm.Blues
32       )
33plt.savefig("mlp.jpg")
34plt.show()
640?wx_fmt=png
绘制一个DNN结构图
 1# -*- coding:utf-8 -*-
 2import networkx as nx
 3import matplotlib.pyplot as plt
 4
 5# 创建DAG
 6G = nx.DiGraph()
 7
 8# 顶点列表
 9vertex_list = ['v'+str(i) for i in range(1, 22)]
10# 添加顶点
11G.add_nodes_from(vertex_list)
12
13# 边列表
14edge_list = [
15             ('v1', 'v5'), ('v1', 'v6'), ('v1', 'v7'),('v1', 'v8'),('v1', 'v9'),
16             ('v2', 'v5'), ('v2', 'v6'), ('v2', 'v7'),('v2', 'v8'),('v2', 'v9'),
17             ('v3', 'v5'), ('v3', 'v6'), ('v3', 'v7'),('v3', 'v8'),('v3', 'v9'),
18             ('v4', 'v5'), ('v4', 'v6'), ('v4', 'v7'),('v4', 'v8'),('v4', 'v9'),
19             ('v5','v10'),('v5','v11'),('v5','v12'),('v5','v13'),('v5','v14'),('v5','v15'),
20             ('v6','v10'),('v6','v11'),('v6','v12'),('v6','v13'),('v6','v14'),('v6','v15'),
21             ('v7','v10'),('v7','v11'),('v7','v12'),('v7','v13'),('v7','v14'),('v7','v15'),
22             ('v8','v10'),('v8','v11'),('v8','v12'),('v8','v13'),('v8','v14'),('v8','v15'),
23             ('v9','v10'),('v9','v11'),('v9','v12'),('v9','v13'),('v9','v14'),('v9','v15'),
24             ('v10','v16'),('v10','v17'),('v10','v18'),
25             ('v11','v16'),('v11','v17'),('v11','v18'),
26             ('v12','v16'),('v12','v17'),('v12','v18'),
27             ('v13','v16'),('v13','v17'),('v13','v18'),
28             ('v14','v16'),('v14','v17'),('v14','v18'),
29             ('v15','v16'),('v15','v17'),('v15','v18'),
30             ('v16','v19'),
31             ('v17','v20'),
32             ('v18','v21')
33            ]
34# 通过列表形式来添加边
35G.add_edges_from(edge_list)
36
37# 绘制DAG图
38plt.title('DNN for iris')    #图片标题
39
40nx.draw(
41        G,
42        node_color = 'red',             # 顶点颜色
43        edge_color = 'black',           # 边的颜色
44        with_labels = True,             # 显示顶点标签
45        font_size =10,                  # 文字大小
46        node_size =300                  # 顶点大小
47       )
48# 显示图片
49plt.show()
640?wx_fmt=png
可以看到，在代码中已经设置好了这22个神经元以及它们之间的连接情况，但绘制出来的结构如却是这样的：
这显然不是想要的结果，因为各神经的连接情况不明朗，而且很多神经都挤在了一起，看不清楚。之所以出现这种情况，是因为没有给神经元设置坐标，导致每个神经元都是随机放置的。
接下来，引入坐标机制，即设置好每个神经元节点的坐标，使得它们的位置能够按照事先设置好的来放置，其Python代码如下：
 1# -*- coding:utf-8 -*-
 2import networkx as nx
 3import matplotlib.pyplot as plt
 4
 5# 创建DAG
 6G = nx.DiGraph()
 7
 8# 顶点列表
 9vertex_list = ['v'+str(i) for i in range(1, 22)]
10# 添加顶点
11G.add_nodes_from(vertex_list)
12
13# 边列表
14edge_list = [
15             ('v1', 'v5'), ('v1', 'v6'), ('v1', 'v7'),('v1', 'v8'),('v1', 'v9'),
16             ('v2', 'v5'), ('v2', 'v6'), ('v2', 'v7'),('v2', 'v8'),('v2', 'v9'),
17             ('v3', 'v5'), ('v3', 'v6'), ('v3', 'v7'),('v3', 'v8'),('v3', 'v9'),
18             ('v4', 'v5'), ('v4', 'v6'), ('v4', 'v7'),('v4', 'v8'),('v4', 'v9'),
19             ('v5','v10'),('v5','v11'),('v5','v12'),('v5','v13'),('v5','v14'),('v5','v15'),
20             ('v6','v10'),('v6','v11'),('v6','v12'),('v6','v13'),('v6','v14'),('v6','v15'),
21             ('v7','v10'),('v7','v11'),('v7','v12'),('v7','v13'),('v7','v14'),('v7','v15'),
22             ('v8','v10'),('v8','v11'),('v8','v12'),('v8','v13'),('v8','v14'),('v8','v15'),
23             ('v9','v10'),('v9','v11'),('v9','v12'),('v9','v13'),('v9','v14'),('v9','v15'),
24             ('v10','v16'),('v10','v17'),('v10','v18'),
25             ('v11','v16'),('v11','v17'),('v11','v18'),
26             ('v12','v16'),('v12','v17'),('v12','v18'),
27             ('v13','v16'),('v13','v17'),('v13','v18'),
28             ('v14','v16'),('v14','v17'),('v14','v18'),
29             ('v15','v16'),('v15','v17'),('v15','v18'),
30             ('v16','v19'),
31             ('v17','v20'),
32             ('v18','v21')
33            ]
34# 通过列表形式来添加边
35G.add_edges_from(edge_list)
36
37# 指定绘制DAG图时每个顶点的位置
38pos = {
39        'v1':(-2,1.5),
40        'v2':(-2,0.5),
41        'v3':(-2,-0.5),
42        'v4':(-2,-1.5),
43        'v5':(-1,2),
44        'v6': (-1,1),
45        'v7':(-1,0),
46        'v8':(-1,-1),
47        'v9':(-1,-2),
48        'v10':(0,2.5),
49        'v11':(0,1.5),
50        'v12':(0,0.5),
51        'v13':(0,-0.5),
52        'v14':(0,-1.5),
53        'v15':(0,-2.5),
54        'v16':(1,1),
55        'v17':(1,0),
56        'v18':(1,-1),
57        'v19':(2,1),
58        'v20':(2,0),
59        'v21':(2,-1)
60       }
61# 绘制DAG图
62plt.title('DNN for iris')    #图片标题
63plt.xlim(-2.2, 2.2)                     #设置X轴坐标范围
64plt.ylim(-3, 3)                     #设置Y轴坐标范围
65nx.draw(
66        G,
67        pos = pos,                      # 点的位置
68        node_color = 'red',             # 顶点颜色
69        edge_color = 'black',           # 边的颜色
70        with_labels = True,             # 显示顶点标签
71        font_size =10,                  # 文字大小
72        node_size =300                  # 顶点大小
73       )
74# 显示图片
75plt.show()
640?wx_fmt=png
可以看到，在代码中，通过pos字典已经规定好了每个神经元节点的位置。
接下来，需要对这个框架图进行更为细致地修改，需要修改的地方为：
  • 去掉神经元节点的标签；
  • 添加模型层的文字注释（比如Input layer）
其中，第二步的文字注释，我们借助opencv来完成。完整的Python代码如下：
 1# -*- coding:utf-8 -*-
 2import cv2
 3import networkx as nx
 4import matplotlib.pyplot as plt
 5
 6# 创建DAG
 7G = nx.DiGraph()
 8
 9# 顶点列表
 10vertex_list = ['v'+str(i) for i in range(1, 22)]
 11# 添加顶点
 12G.add_nodes_from(vertex_list)
 13
 14# 边列表
 15edge_list = [
 16             ('v1', 'v5'), ('v1', 'v6'), ('v1', 'v7'),('v1', 'v8'),('v1', 'v9'),
 17             ('v2', 'v5'), ('v2', 'v6'), ('v2', 'v7'),('v2', 'v8'),('v2', 'v9'),
 18             ('v3', 'v5'), ('v3', 'v6'), ('v3', 'v7'),('v3', 'v8'),('v3', 'v9'),
 19             ('v4', 'v5'), ('v4', 'v6'), ('v4', 'v7'),('v4', 'v8'),('v4', 'v9'),
 20             ('v5','v10'),('v5','v11'),('v5','v12'),('v5','v13'),('v5','v14'),('v5','v15'),
 21             ('v6','v10'),('v6','v11'),('v6','v12'),('v6','v13'),('v6','v14'),('v6','v15'),
 22             ('v7','v10'),('v7','v11'),('v7','v12'),('v7','v13'),('v7','v14'),('v7','v15'),
 23             ('v8','v10'),('v8','v11'),('v8','v12'),('v8','v13'),('v8','v14'),('v8','v15'),
 24             ('v9','v10'),('v9','v11'),('v9','v12'),('v9','v13'),('v9','v14'),('v9','v15'),
 25             ('v10','v16'),('v10','v17'),('v10','v18'),
 26             ('v11','v16'),('v11','v17'),('v11','v18'),
 27             ('v12','v16'),('v12','v17'),('v12','v18'),
 28             ('v13','v16'),('v13','v17'),('v13','v18'),
 29             ('v14','v16'),('v14','v17'),('v14','v18'),
 30             ('v15','v16'),('v15','v17'),('v15','v18'),
 31             ('v16','v19'),
 32             ('v17','v20'),
 33             ('v18','v21')
 34            ]
 35# 通过列表形式来添加边
 36G.add_edges_from(edge_list)
 37
 38# 指定绘制DAG图时每个顶点的位置
 39pos = {
 40        'v1':(-2,1.5),
 41        'v2':(-2,0.5),
 42        'v3':(-2,-0.5),
 43        'v4':(-2,-1.5),
 44        'v5':(-1,2),
 45        'v6': (-1,1),
 46        'v7':(-1,0),
 47        'v8':(-1,-1),
 48        'v9':(-1,-2),
 49        'v10':(0,2.5),
 50        'v11':(0,1.5),
 51        'v12':(0,0.5),
 52        'v13':(0,-0.5),
 53        'v14':(0,-1.5),
 54        'v15':(0,-2.5),
 55        'v16':(1,1),
 56        'v17':(1,0),
 57        'v18':(1,-1),
 58        'v19':(2,1),
 59        'v20':(2,0),
 60        'v21':(2,-1)
 61       }
 62# 绘制DAG图
 63plt.title('DNN for iris')    #图片标题
 64plt.xlim(-2.2, 2.2)                     #设置X轴坐标范围
 65plt.ylim(-3, 3)                     #设置Y轴坐标范围
 66nx.draw(
 67        G,
 68        pos = pos,                      # 点的位置
 69        node_color = 'red',             # 顶点颜色
 70        edge_color = 'black',           # 边的颜色
 71        font_size =10,                  # 文字大小
 72        node_size =300                  # 顶点大小
 73       )
 74
 75# 保存图片，图片大小为640*480
 76plt.savefig('DNN_sketch.png')
 77
 78# 利用opencv模块对DNN框架添加文字注释
 79
 80# 读取图片
 81imagepath = 'DNN_sketch.png'
 82image = cv2.imread(imagepath, 1)
 83
 84# 输入层
 85cv2.rectangle(image, (85, 130), (120, 360), (255,0,0), 2)
 86cv2.putText(image, "Input Layer", (15, 390), 1, 1.5, (0, 255, 0), 2, 1)
 87
 88# 隐藏层
 89cv2.rectangle(image, (190, 70), (360, 420), (255,0,0), 2)
 90cv2.putText(image, "Hidden Layer", (210, 450), 1, 1.5, (0, 255, 0), 2, 1)
 91
 92# 输出层
 93cv2.rectangle(image, (420, 150), (460, 330), (255,0,0), 2)
 94cv2.putText(image, "Output Layer", (380, 360), 1, 1.5, (0, 255, 0), 2, 1)
 95
 96# sofrmax层
 97cv2.rectangle(image, (530, 150), (570, 330), (255,0,0), 2)
 98cv2.putText(image, "Softmax Func", (450, 130), 1, 1.5, (0, 0, 255), 2, 1)
 99
100# 保存修改后的图片
101cv2.imwrite('DNN.png', image)
640?wx_fmt=png
一些图论算法
最短路径
函数调用：
 1dijkstra_path(G, source, target, weight=‘weight’) ————求最短路径
 2dijkstra_path_length(G, source, target, weight=‘weight’) ————求最短距离
 3
 4import networkx as nx
 5import pylab
 6import numpy as np
 7#自定义网络
 8row=np.array([0,0,0,1,2,3,6])
 9col=np.array([1,2,3,4,5,6,7])
10value=np.array([1,2,1,8,1,3,5])
11
12print('生成一个空的有向图')
13G=nx.DiGraph()
14print('为这个网络添加节点...')
15for i in range(0,np.size(col)+1):
16    G.add_node(i)
17print('在网络中添加带权中的边...')
18for i in range(np.size(row)):
19    G.add_weighted_edges_from([(row[i],col[i],value[i])])
20
21print('给网路设置布局...')
22pos=nx.shell_layout(G)
23print('画出网络图像：')
24nx.draw(G,pos,with_labels=True, node_color='white', edge_color='red', node_size=400, alpha=0.5 )
25pylab.title('Self_Define Net',fontsize=15)
26pylab.show()
27
28
29'''
30Shortest Path with dijkstra_path
31'''
32print('dijkstra方法寻找最短路径：')
33path=nx.dijkstra_path(G, source=0, target=7)
34print('节点0到7的路径：', path)
35print('dijkstra方法寻找最短距离：')
36distance=nx.dijkstra_path_length(G, source=0, target=7)
37print('节点0到7的距离为：', distance)
640?wx_fmt=png
输出：

1生成一个空的有向图
2为这个网络添加节点...
3在网络中添加带权中的边...
4给网路设置布局...
5画出网络图像：
6dijkstra方法寻找最短路径：
7节点0到7的路径： [0, 3, 6, 7]
8dijkstra方法寻找最短距离：
9节点0到7的距离为： 9
问题
本人在pycharm中运行下列程序：
 1import networkx as nx
 2import matplotlib.pyplot as plt
 3
 4G = nx.Graph()  # 建立一个空的无向图G
 5G.add_node('a')  # 添加一个节点1
 6G.add_nodes_from(['b', 'c', 'd', 'e'])  # 加点集合
 7G.add_cycle(['f', 'g', 'h', 'j'])  # 加环
 8H = nx.path_graph(10)  # 返回由10个节点挨个连接的无向图，所以有9条边
 9G.add_nodes_from(H)  # 创建一个子图H加入G
10G.add_node(H)  # 直接将图作为节点
11
12nx.draw(G, with_labels=True)
13plt.show()
发现在Pycharm下使用matploylib库绘制3D图的时候，在最后需要显示图像的时候，每当输入plt.show() 都会报错
1plt.show()
2/yyl/Python/3.6/lib/python/site-packages/matplotlib/figure.py:1743: UserWarning: This figure includes Axes that are not compatible with tight_layout, so its results might be incorrect.
3warnings.warn("This figure includes Axes that are not "
4...
5ValueError: max() arg is an empty sequence
网上的解决方案：File -> Setting -> Tools -> Python Scientific中去掉对Show plots in tool window的勾选就好了
一些其他神经网络绘制工具列表
640?wx_fmt=png

上面都是一些这个网络库使用的一点总结，更多内容可以参考下面的官方链接。
参考
官方教程：https://networkx.github.io/documentation/stable/_downloads/networkx_reference.pdf
官方网站：https://networkx.github.io/documentation/latest/index.html
官方githu博客：http://networkx.github.io/
用Python的networkx绘制精美网络图：https://blog.csdn.net/qq951127336/article/details/54586869
networkx整理：https://www.cnblogs.com/minglex/p/9205160.html
Networkx使用指南：https://blog.csdn.net/Zhili_wang/article/details/89368177
论文中绘制神经网络工具汇总：https://blog.csdn.net/WZZ18191171661/article/details/87886588
networkx + Cytoscape构建及可视化网络图：https://www.jianshu.com/p/f62991aa1f8a
用python+graphviz/networkx画目录结构树状图：https://blog.csdn.net/XiaoPANGXia/article/details/53043664

扫码查看作者原文
▼▼▼
640?wx_fmt=jpeg

（*本文为 AI科技大本营转载文章，转载请联系原作者）


◆
精彩推荐
◆


2019 中国大数据技术大会（BDTC）再度来袭！豪华主席阵容及百位技术专家齐聚，15 场精选专题技术和行业论坛，超强干货+技术剖析+行业实践立体解读，深入解析热门技术在行业中的实践落地。

即日起，限量 5 折票开售，数量有限，扫码购买，先到先得！
640?wx_fmt=png

推荐阅读
  • 确认！语音识别大牛Daniel Povey将入职小米，曾遭霍普金斯大学解雇，怒拒Facebook
  • 大规模1.4亿中文知识图谱数据，我把它开源了
  • 自动驾驶关键环节：行人的行为意图建模和预测(上)
  • 不足 20 行 Python 代码，高效实现 k-means 均值聚类算法
  • 巨头垂涎却不能染指，loT 数据库风口已至
  • 【建议收藏】数据中心服务器基础知识大全
  • 从4个维度深度剖析闪电网络现状，在CKB上实现闪电网络的理由 | 博文精选
  • 身边程序员同事竟说自己敲代码速度快！Ctrl+C、Ctrl+V ？
  • 100 美元一行代码，开源软件到底咋赚钱？

640?wx_fmt=png
你点的每个“在看”，我都认真当成了AI

 https://www.dkcj.cn/info/32609.html

相关文章：
C++11多线程中std::call_once的使用
C11中的std::call_once函数位于<mutex>头文件中。在多线程编程中&#xff0c;有时某个任务只需要执行一次&#xff0c;此时可以用C11中的std::call_once函数配合std::once_flag来实现。如果多个线程需要同时调用某个函数&#xff0c;std::call_once可以保证多个线程对该函…
编程日记2024/12/20 05:20:00
Solaris 上网配置
2019独角兽企业重金招聘Python工程师标准>>> 早上装solaris10系统的时候&#xff0c;没选默认&#xff0c;选了desk-session模式安装。全英文无界面安装&#xff0c;中间还跑出几个乱码。 靠着随便选随便F2&#xff0c;终于安装完了。 就在那设完分辨率后&#xff0…
编程日记2024/12/20 05:10:00
Configure，Makefile.am, Makefile.in, Makefile文件之间关系
为什么80%的码农都做不了架构师&#xff1f;>>> 1.autoscan (autoconf): 扫描源代码以搜寻普通的可移植性问题&#xff0c;比如检查编译器&#xff0c;库&#xff0c;头文件等&#xff0c;生成文件configure.scan,它是configure.ac的一个雏形。 your source files…
编程日记2024/12/20 05:00:00
这款耳机一点不输千元级的AirPods
你如果问我&#xff1a;生活中你觉得必不可少的一件电子产品是什么&#xff1f;那么我会毫不犹豫的回答你&#xff1a;是耳机&#xff01;出门忘带耳机是绝对不能忍听不听没关系&#xff0c;但是有它比较安心我觉得生活中不仅是我很多人都对耳机有一种依赖因为很多人都喜欢音乐…
编程日记2024/12/20 04:50:00
CUDA Samples: Image Process: BGR to Gray
在图像处理中&#xff0c;颜色变换BGR到Gray&#xff0c;常见的一般有两种计算方式&#xff0c;一种是基于浮点数计算&#xff0c;一种是基于性能优化的通过移位的整数计算。浮点数计算公式为&#xff1a; gray 0.1140 * B 0.5870 * G 0.2989 * R;整数计算公式为&#xff1…
编程日记2024/12/20 04:40:00
CYQ.Data 数据框架系列索引
2019独角兽企业重金招聘Python工程师标准>>> 索引基础导航&#xff1a; 1&#xff1a;下载地址&#xff1a;http://www.cyqdata.com/download/article-detail-426 2&#xff1a;入门教程&#xff1a;http://www.cyqdata.com/cyqdata/article-cate-33 3&#xff1a;购…
编程日记2024/12/20 04:30:00
Tesseract 3 语言数据的训练方法
OCR,光学字符识别 光学字符识别(OCR,Optical Character Recognition)是指对文本资料进行扫描&#xff0c;然后对图像文件进行分析处理&#xff0c;获取文字及版面信息的过程。OCR技术非常专业&#xff0c;一般多是印刷、打印行业的从业人员使用&#xff0c;可以快速的将纸质资料…
编程日记2024/12/20 04:20:00
Windows C++中__declspec(dllexport)的使用
__declspec是Microsoft VC中专用的关键字&#xff0c;它配合着一些属性可以对标准C/C进行扩充。__declspec关键字应该出现在声明的前面。 __declspec(dllexport)用于Windows中的动态库中&#xff0c;声明导出函数、类、对象等供外面调用&#xff0c;省略给出.def文件。即将函数…
编程日记2024/12/20 04:10:00
图灵奖得主LeCun力推无监督学习：要重视基于能量的学习方法
作者 | Tiernan Ray译者 | 夕颜出品 | AI科技大本营&#xff08;ID:rgznai100&#xff09;导语&#xff1a;图灵奖得主深度学习大牛 Yann LeCun 表示&#xff0c;人工智能的下一个发展方向可能是放弃深度学习的所有概率技巧&#xff0c;转而掌握一系列转移能量值的方法。据说&a…
编程日记2024/12/20 04:00:00
html5小游戏Untangle
2019独角兽企业重金招聘Python工程师标准>>> 今天介绍一个HTML5的小游戏&#xff0c;让大家体验到HTML5带来的乐趣。这个小游戏很简单&#xff0c;只要用鼠标拖动 蓝点&#xff0c;让图上的所有线都不相交&#xff0c;游戏时间就会停止&#xff0c;是动用大家头脑的…
编程日记2024/12/20 03:50:00
【VMCloud云平台】SCCM（四）域内推送代理
继上一篇云平台完成SCCM部署篇之后&#xff0c;SCCM篇正式开始&#xff0c;今天将开始介绍SCCM为域内机器推送代理&#xff08;紫色为完成实施&#xff0c;红色为实施中&#xff09;&#xff1a; 1、 点击站点&#xff1a; 2、 右键属性&#xff0c;点击客户端安装设置&#…
编程日记2024/12/20 03:40:00
Python实现决策树(Decision Tree)分类
关于决策树的简介可以参考&#xff1a; http://blog.csdn.net/fengbingchun/article/details/78880934在 https://machinelearningmastery.com/implement-decision-tree-algorithm-scratch-python/ 中给出了CART(Classification and Regression Trees,分类回归树算法,简称CART…
编程日记2024/12/20 03:30:00
顶尖技术专家严选，15场前沿论坛思辨，2019中国大数据技术大会邀您共赴
扫码了解2019中国大数据技术大会&#xff08;https://t.csdnimg.cn/IaHb&#xff09;更多详情。2019中国大数据技术大会&#xff08;BDTC 2019&#xff09;将于12月5日-7日在北京长城饭店举办&#xff0c;本届大会将聚焦智能时代&#xff0c;大数据技术的发展曲线以及大数据与社…
编程日记2024/12/20 03:20:00
jQuery 加法计算 使用+号即强转类型
1 var value1 $("#txt1").val(); 2 var value2 $("#txt2").val(); 3 //数值前添加号 number加号和数值加号需要用空格隔开 即实现加法运算 4 $("#txt3").val(value1 value2); 转载于:https://www.cnblogs.com/xiemin-minmin/p/11026784.…
编程日记2024/12/20 03:10:00
Android Volley 库通过网络获取 JSON 数据
本文内容 什么是 Volley 库 Volley 能做什么 Volley 架构 环境 演示 Volley 库通过网络获取 JSON 数据 参考资料 Android 关于网络操作一般都会介绍 HttpClient 以及 HttpConnection 这两个包。前者是 Apache 开源库&#xff0c;后者是 Android 自带 API。企业级应用&#xff0…
编程日记2024/12/20 03:00:00
​哪些开发问题最让程序员“头秃”？我们分析了Stack Overflow的11000个问题
作者 | Nick Roberts编译 | AI科技大本营&#xff08;ID:rgznai100&#xff09;自 2008 年成立以来&#xff0c;Stack Overflow 一直在拯救所有类型的开发人员。自那时以来&#xff0c;开发人员提出了数百万个关于开发领域的问题。但是&#xff0c;迫使开发者转向 Stack Overfl…
编程日记2024/12/20 02:50:00
OpenCV3.3中决策树(Decision Tree)接口简介及使用
OpenCV 3.3中给出了决策树Decision Tres算法的实现&#xff0c;即cv::ml::DTrees类&#xff0c;此类的声明在include/opencv2/ml.hpp文件中&#xff0c;实现在modules/ml/src/tree.cpp文件中。其中&#xff1a;(1)、cv::ml::DTrees类&#xff1a;继承自cv::ml::StateModel&…
编程日记2024/12/20 02:40:00
ARM 寄存器 和 工作模式了解
一. ARM 工作模式 1. ARM7&#xff0c;ARM9&#xff0c;ARM11&#xff0c;处理器有 7 种工作模式&#xff1b;Cortex-A 多了一个监视模式&#xff08;Monitor&#xff09; 2. 用户模式&#xff1a;非特权模式&#xff0c;大部分任务执行在这种模式&#xff0c;它运行在操作系…
编程日记2024/12/20 02:30:00
英文版PDF不能显示中文PDF文件的解决方法
首先&#xff0c;PDF如果是英文版本的话&#xff0c;先装一个与之对应的PDF中文包。装上之后要检查的两项&#xff1a;1、PDF本身打开Adobe pdf选择“edit”"Preference""Internet"将"internet"下的三个勾全部勾上"OK"2、IE设置打开IE…
编程日记2024/12/20 02:20:00
Linux下__attribute__((visibility (default)))的使用
在Linux下动态库(.so)中&#xff0c;通过GCC的C visibility属性可以控制共享文件导出符号。在GCC 4.0及以上版本中&#xff0c;有个visibility属性&#xff0c;可见属性可以应用到函数、变量、模板以及C类。 限制符号可见性的原因&#xff1a;从动态库中尽可能少地输出符号是一…
编程日记2024/12/20 02:10:00
java web学习项目20套源码完整版
java web学习项目20套源码完整版 自己收集的各行各业的都有&#xff0c;这一套源码吃遍所有作业项目&#xff01; 1、BBS论坛系统(jspsql)2、ERP管理系统&#xff08;jspservlet&#xff09;3、OA办公自动化管理系统&#xff08;Struts1.2Hibernate3.0Spring2DWR&#xff09;4、…
编程日记2024/12/20 02:00:00
360金融携手上海交大共建AI实验室，开启人才战略新布局
10月16日&#xff0c;上海交通大学计算机科学系—360金融人工智能联合实验室成立仪式在上海交通大学闵行校区举行&#xff0c;联合实验室致力于AI技术在新金融领域的应用探索。成立仪式上&#xff0c;360金融CEO吴海生宣布了“未来科学家”计划&#xff0c;这是360金融在人工智…
编程日记2024/12/20 01:50:00
wxWidgets刚開始学习的人导引（3）——wxWidgets应用程序初体验
wxWidgets刚開始学习的人导引全文件夹 PDF版及附件下载1 前言2 下载、安装wxWidgets3 wxWidgets应用程序初体验4 wxWidgets学习资料及利用方法指导5 用wxSmith进行可视化设计附&#xff1a;学习材料清单3 wxWidgets应用程序初体验本文中全部的体验&#xff0c;在Code::Blocks…
编程日记2024/12/20 01:40:00
C++中extern的使用
在C中&#xff0c;extern主要有两个作用&#xff1a;(1)、extern声明一个变量或函数&#xff1b;(2)、extern与”C”一起连用&#xff0c;用于链接指定。关于extern “C”的使用可以参考&#xff1a; http://blog.csdn.net/fengbingchun/article/details/78634831 &#xff0c;…
编程日记2024/12/20 01:30:00
Python识别文字，实现看图说话 | CSDN博文精选
作者 | 张小腿来源 | CSDN博客现在写文件很多网站都不让复制了&#xff0c;所以每次都是截图然后发到QQ上然后用手机QQ的文字识别再发回电脑。感觉有点小麻烦了&#xff0c;所以想自己写一个小软件方便方便自己&#xff0c;就有了这篇了&#xff1a;首先语言是Python&#xff0…
编程日记2024/12/20 01:20:00
Oracle Hints具体解释
在向大家具体介绍Oracle Hints之前&#xff0c;首先让大家了解下Oracle Hints是什么&#xff0c;然后全面介绍Oracle Hints&#xff0c;希望对大家实用。基于代价的优化器是非常聪明的&#xff0c;在绝大多数情况下它会选择正确的优化器&#xff0c;减轻了DBA的负担。但有时它也…
编程日记2024/12/20 01:10:00
主成分分析(PCA)简介
主成分分析(Principal Components Analysis, PCA)是一个简单的机器学习算法&#xff0c;可以通过基础的线性代数知识推导。假设在Rn空间中我们有m个点{x(1),…,x(m)}&#xff0c;我们希望对这些点进行有损压缩。有损压缩表示我们使用更少的内存&#xff0c;但损失一些精度去存储…
编程日记2024/12/20 01:00:00
01-HTML基础与进阶-day6-录像281
04css选择器.html <!DOCTYPE html> <html lang"en"> <head><meta charset"UTF-8"><title>Document</title><style type"text/css">/* p div 标签选择器*/p {color: red; /* k:v color表示样式属性 颜…
编程日记2024/12/20 00:50:00
百度CTO王海峰：深度学习如何大规模产业化？
编者按&#xff1a;10月17日-19日&#xff0c;2019年中国计算机大会&#xff08;CNCC2019&#xff09;在苏州举办。百度首席技术官王海峰在会上发表题为《深度学习平台支撑产业智能化》的演讲&#xff0c;分享了百度关于深度学习技术推动人工智能发展及产业化应用的思考。以下为…
编程日记2024/12/20 00:40:00
Kali Linux***测试
Kali Linux***测试实战 第一章http://drops.wooyun.org/tips/826 1.1 Kali Linux简介如果您之前使用过或者了解BackTrack系列Linux的话&#xff0c;那么我只需要简单的说&#xff0c;Kali是BackTrack的升级换代产品&#xff0c;从Kali开始&#xff0c;BackTrack将成为历史。如果…
编程日记2024/12/20 00:30:00
