OpenCV 【十二】OpenCV如何扫描图像、利用查找表和计时

目录

OpenCV如何扫描图像、利用查找表和计时

1.函数计算时间测试case

2. Mat图像的存储机理

3. 像素遍历的3--4种方式

4. 实例

OpenCV如何扫描图像、利用查找表和计时

• 如何计算函数运行时间？

• Mat图像如何存储？

• 如何高效遍历图像像素？

• 查找表是什么？为什么要用它？

1.函数计算时间测试case

OpenCV提供了两个简便的可用于计时的函数 getTickCount() 和 getTickFrequency() 。

第一个函数返回你的CPU自某个事件（如启动电脑）以来走过的时钟周期数.

第二个函数返回你的CPU一秒钟所走的时钟周期数。这样，我们就能轻松地以秒为单位对某运算计时。

double t = (double)getTickCount();
// 做点什么 ...
t = ((double)getTickCount() - t)/getTickFrequency();
cout << "Times passed in seconds: " << t << endl;

2. Mat图像的存储机理

图像矩阵的大小取决于我们所用的颜色模型，确切地说，取决于所用通道数。如果是灰度图像，矩阵就会像这样：

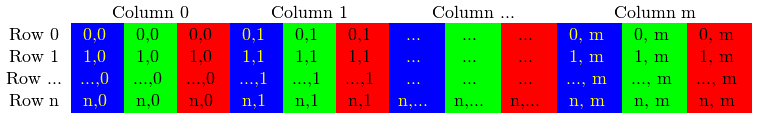

而对多通道图像来说，矩阵中的列会包含多个子列，其子列个数与通道数相等。例如，RGB颜色模型的矩阵：

注意到，子列的通道顺序是反过来的：BGR而不是RGB。很多情况下，因为内存足够大，可实现连续存储，因此，图像中的各行就能一行一行地连接起来，形成一个长行。连续存储有助于提升图像扫描速度，我们可以使用 isContinuous() 来去判断矩阵是否是连续存储的. 实例见4。

3. 像素遍历的3--4种方式

3.1高效的方法 Efficient Way

说到性能，经典的C风格运算符[]（指针）访问要更胜一筹. 因此，我们推荐的效率最高的查找表赋值方法，还是下面的这种：

Mat& ScanImageAndReduceC(Mat& I, const uchar* const table)
{// accept only char type matricesCV_Assert(I.depth() != sizeof(uchar));
​int channels = I.channels();
​int nRows = I.rows * channels; int nCols = I.cols;
​if (I.isContinuous()){nCols *= nRows;nRows = 1;         }
​int i,j;uchar* p; for( i = 0; i < nRows; ++i){p = I.ptr<uchar>(i);for ( j = 0; j < nCols; ++j){p[j] = table[p[j]];             }}return I;
}

这里，我们获取了每一行开始处的指针，然后遍历至该行末尾。如果矩阵是以连续方式存储的，我们只需请求一次指针、然后一路遍历下去就行。彩色图像的情况有必要加以注意：因为三个通道的原因，我们需要遍历的元素数目也是3倍。

这里有另外一种方法来实现遍历功能，就是使用 data ， data会从 Mat 中返回指向矩阵第一行第一列的指针。注意如果该指针为NULL则表明对象里面无输入，所以这是一种简单的检查图像是否被成功读入的方法。当矩阵是连续存储时，我们就可以通过遍历 data 来扫描整个图像。例如，一个灰度图像，其操作如下：

uchar* p = I.data;
​
for( unsigned int i =0; i < ncol*nrows; ++i)*p++ = table[*p];

这回得出和前面相同的结果。但是这种方法编写的代码可读性方面差，并且进一步操作困难。同时，在实际应用中，该方法的性能表现上并不明显优于前一种（因为现在大多数编译器都会对这类操作做出优化）。

因此推荐采用该方法遍历

    int i,j;uchar* p; for( i = 0; i < nRows; ++i){p = I.ptr<uchar>(i);        //行指针，拿到一行的地址开端for ( j = 0; j < nCols; ++j){p[j] = table[p[j]];             }}

3.2迭代法 The iterator (safe) method

在高性能法（the efficient way）中，我们可以通过遍历正确的 uchar 域并跳过行与行之间可能的空缺-你必须自己来确认是否有空缺，来实现图像扫描，迭代法则被认为是一种以更安全的方式来实现这一功能。在迭代法中，你所需要做的仅仅是获得图像矩阵的begin和end，然后增加迭代直至从begin到end。将*操作符添加在迭代指针前，即可访问当前指向的内容。

Mat& ScanImageAndReduceIterator(Mat& I, const uchar* const table)
{// accept only char type matricesCV_Assert(I.depth() != sizeof(uchar));     const int channels = I.channels();switch(channels){case 1: {MatIterator_<uchar> it, end; for( it = I.begin<uchar>(), end = I.end<uchar>(); it != end; ++it)*it = table[*it];break;}case 3: {MatIterator_<Vec3b> it, end; for( it = I.begin<Vec3b>(), end = I.end<Vec3b>(); it != end; ++it){(*it)[0] = table[(*it)[0]];(*it)[1] = table[(*it)[1]];(*it)[2] = table[(*it)[2]];}}}   return I;
}

对于彩色图像中的一行，每列中有3个uchar元素，这可以被认为是一个小的包含uchar元素的vector，OpenCV中用 Vec3b 来命名。如果要访问第n个子列，我们只需要简单的利用[]来操作就可以。需要指出的是，OpenCV的迭代在扫描过一行中所有列后会自动跳至下一行，所以说如果在彩色图像中如果只使用一个简单的 uchar 而不是 Vec3b 迭代的话就只能获得蓝色通道(B)里的值。

3.3通过相关返回值的On-the-fly地址计算

事实上这个方法并不推荐被用来进行图像扫描，它本来是被用于获取或更改图像中的随机元素。它的基本用途是要确定你试图访问的元素的所在行数与列数。在前面的扫描方法中，我们观察到知道所查询的图像数据类型是很重要的。这里同样的你得手动指定好你要查找的数据类型。下面的代码中是一个关于灰度图像的示例(运用 + at() 函数):

Mat& ScanImageAndReduceRandomAccess(Mat& I, const uchar* const table)
{// accept only char type matricesCV_Assert(I.depth() != sizeof(uchar));
​const int channels = I.channels();switch(channels){case 1: {for( int i = 0; i < I.rows; ++i)for( int j = 0; j < I.cols; ++j )I.at<uchar>(i,j) = table[I.at<uchar>(i,j)];break;}case 3: {Mat_<Vec3b> _I = I;for( int i = 0; i < I.rows; ++i)for( int j = 0; j < I.cols; ++j ){_I(i,j)[0] = table[_I(i,j)[0]];_I(i,j)[1] = table[_I(i,j)[1]];_I(i,j)[2] = table[_I(i,j)[2]];}I = _I;break;}}    return I;
}

该函数输入为数据类型及需求元素的坐标，返回的是一个对应的值-如果用 get 则是constant，如果是用 set 、则为non-constant. 处于程序安全，当且仅当在 debug 模式下 它会检查你的输入坐标是否有效或者超出范围. 如果坐标有误，则会输出一个标准的错误信息. 和高性能法（the efficient way）相比, 在 release模式下，它们之间的区别仅仅是On-the-fly方法对于图像矩阵的每个元素，都会获取一个新的行指针，通过该指针和[]操作来获取列元素.

当你对一张图片进行多次查询操作时，为避免反复输入数据类型和at带来的麻烦和浪费的时间，OpenCV 提供了:basicstructures:Mat_ <id3> data type. 它同样可以被用于获知矩阵的数据类型，你可以简单利用()操作返回值来快速获取查询结果。

3.4 核心函数LUT（The Core Function）

这是最被推荐的用于实现批量图像元素查找和更该操作图像方法。在图像处理中，对于一个给定的值，将其替换成其他的值是一个很常见的操作，OpenCV 提供里一个函数直接实现该操作，并不需要你自己扫描图像，就是:operationsOnArrays:LUT() <lut> ，一个包含于core module的函数. 首先我们建立一个mat型用于查表:

    Mat lookUpTable(1, 256, CV_8U);uchar* p = lookUpTable.data; for( int i = 0; i < 256; ++i)p[i] = table[i];

然后我们调用函数 (I 是输入 J 是输出):

LUT(I, lookUpTable, J);

4. 实例

#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <iostream>
#include <sstream>
​
using namespace std;
using namespace cv;
​
void help()
{cout<< "\n--------------------------------------------------------------------------" << endl<< "This program shows how to scan image objects in OpenCV (cv::Mat). As use case"<< " we take an input image and divide the native color palette (255) with the "  << endl<< "input. Shows C operator[] method, iterators and at function for on-the-fly item address calculation."<< endl<< "Usage:"                                                                       << endl<< "./howToScanImages imageNameToUse divideWith [G]"                              << endl<< "if you add a G parameter the image is processed in gray scale"                << endl<< "--------------------------------------------------------------------------"   << endl << endl;
}
​
Mat& ScanImageAndReduceC(Mat& I, const uchar* table);
Mat& ScanImageAndReduceIterator(Mat& I, const uchar* table);
Mat& ScanImageAndReduceRandomAccess(Mat& I, const uchar * table);
​
int main( int argc, char* argv[])
{help(); if (argc < 3){cout << "Not enough parameters" << endl;return -1; }
​Mat I, J;if( argc == 4 && !strcmp(argv[3],"G") )I = imread(argv[1], CV_LOAD_IMAGE_GRAYSCALE);elseI = imread(argv[1], CV_LOAD_IMAGE_COLOR);
​if (!I.data){cout << "The image" << argv[1] << " could not be loaded." << endl;return -1;}
​int divideWith; // convert our input string to number - C++ stylestringstream s;s << argv[2];s >> divideWith;if (!s){cout << "Invalid number entered for dividing. " << endl; return -1;}uchar table[256]; for (int i = 0; i < 256; ++i)table[i] = divideWith* (i/divideWith);
​const int times = 100; double t;
​t = (double)getTickCount();    for (int i = 0; i < times; ++i)J = ScanImageAndReduceC(I.clone(), table);
​t = 1000*((double)getTickCount() - t)/getTickFrequency();t /= times;
​cout << "Time of reducing with the C operator [] (averaged for " << times << " runs): " << t << " milliseconds."<< endl;
​t = (double)getTickCount();
​for (int i = 0; i < times; ++i)J = ScanImageAndReduceIterator(I.clone(), table);
​t = 1000*((double)getTickCount() - t)/getTickFrequency();t /= times;
​cout << "Time of reducing with the iterator (averaged for " << times << " runs): " << t << " milliseconds."<< endl;
​t = (double)getTickCount();
​for (int i = 0; i < times; ++i)ScanImageAndReduceRandomAccess(I.clone(), table);
​t = 1000*((double)getTickCount() - t)/getTickFrequency();t /= times;
​cout << "Time of reducing with the on-the-fly address generation - at function (averaged for " << times << " runs): " << t << " milliseconds."<< endl;
​Mat lookUpTable(1, 256, CV_8U);uchar* p = lookUpTable.data; for( int i = 0; i < 256; ++i)p[i] = table[i];
​t = (double)getTickCount();    for (int i = 0; i < times; ++i)LUT(I, lookUpTable, J);
​t = 1000*((double)getTickCount() - t)/getTickFrequency();t /= times;
​cout << "Time of reducing with the LUT function (averaged for " << times << " runs): " << t << " milliseconds."<< endl;  return 0;
}
​
Mat& ScanImageAndReduceC(Mat& I, const uchar* const table)
{// accept only char type matricesCV_Assert(I.depth() != sizeof(uchar));
​int channels = I.channels();
​int nRows = I.rows * channels; int nCols = I.cols;
​if (I.isContinuous()){nCols *= nRows;nRows = 1;         }
​int i,j;uchar* p; for( i = 0; i < nRows; ++i){p = I.ptr<uchar>(i);for ( j = 0; j < nCols; ++j){p[j] = table[p[j]];             }}return I;
}
​
Mat& ScanImageAndReduceIterator(Mat& I, const uchar* const table)
{// accept only char type matricesCV_Assert(I.depth() != sizeof(uchar));     const int channels = I.channels();switch(channels){case 1: {MatIterator_<uchar> it, end; for( it = I.begin<uchar>(), end = I.end<uchar>(); it != end; ++it)*it = table[*it];break;}case 3: {MatIterator_<Vec3b> it, end; for( it = I.begin<Vec3b>(), end = I.end<Vec3b>(); it != end; ++it){(*it)[0] = table[(*it)[0]];(*it)[1] = table[(*it)[1]];(*it)[2] = table[(*it)[2]];}}}return I;
}
​
Mat& ScanImageAndReduceRandomAccess(Mat& I, const uchar* const table)
{// accept only char type matricesCV_Assert(I.depth() != sizeof(uchar));
​const int channels = I.channels();switch(channels){case 1: {for( int i = 0; i < I.rows; ++i)for( int j = 0; j < I.cols; ++j )I.at<uchar>(i,j) = table[I.at<uchar>(i,j)];break;}case 3: {Mat_<Vec3b> _I = I;for( int i = 0; i < I.rows; ++i)for( int j = 0; j < I.cols; ++j ){_I(i,j)[0] = table[_I(i,j)[0]];_I(i,j)[1] = table[_I(i,j)[1]];_I(i,j)[2] = table[_I(i,j)[2]];}I = _I;break;}}return I;
}
