Xception笔记，记录一些自己认为重要的要点，以免日后遗忘。

复现Xception论文、DeepLabV+改进的Xception，代码地址https://github.com/Ascetics/Pytorch-Xception

一、为啥是Xception

Xception脱胎于Inception，Inception的思想是将卷积分成cross-channel conv和spatial conv，更准确的说是先用1x1卷积得到几个不同channel（小于输入channel）的结果，再在这些结果上分别用3x3、5x5 conv，也就是论文Figure 1描述的那样。Inception的这种算法背后，本质上是将cross-channel conv和spatial conv解耦。

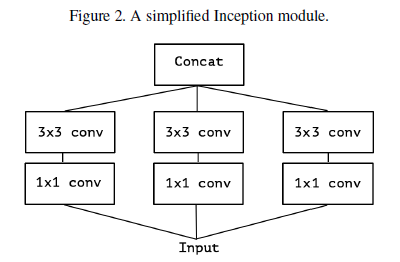

考虑将Inception简化：去掉平均池化层，只用3x3 conv（2个3x3 conv相当于1个5x5 conv）。就测到了论文Figure 2描述的这种结构。

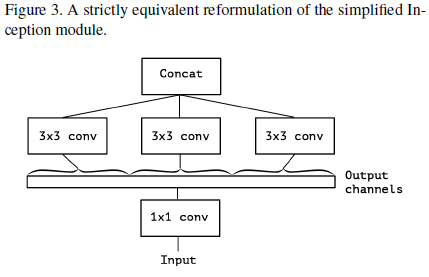

在Figure 2的基础上，用1个channel很大的1x1 conv 将输入映射到一个channel很大的输出上。再将这个输出“切成几段”，“切成几段”分别做3x3 spatial conv，就得到了论文中Figure 3的结构。作者在此提出一个问题，这样将cross-channel conv和spatial conv完全解耦分开合理吗？完全解耦分开，可以这样做吗？

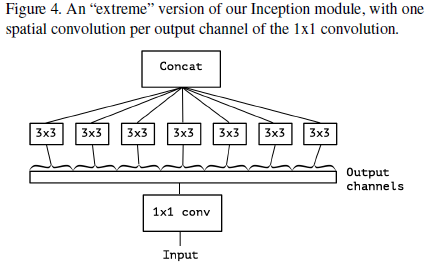

基于Figure 3提出的假设，做一个极端的Inception模型。还是先用1个channel很大的1x1 conv 将输入映射到一个channel很大的输出上，然后“切成几段”变成“切片”，每个channel切一片。对每个channel做3x3卷积。这样极端的设计就接近于深度可分离卷积depthwise separable convolution。

为什么是“接近”，而不是“就是”呢？因为和depthwise separable convolution的操作顺序、操作内容不一样。

1. 顺序上，depthwise separable convolution，先用3x3 conv进行spatial conv，后用1x1 conv进行cross-channel conv；极端版本Inception先用1x1 conv再用3x3 conv；
2. 内容上，depthwise separable convolution，spatial conv和cross-channel conv之间没有非线性（ReLU激活函数）；极端版本Inception，卷积之间有非线性（ReLU激活函数）；

作者认为第一个区别是不重要的，特别是因为这些操作要在堆叠（深度学习）的环境中使用。第二个区别重要，作者研究了一下，结论见论文Figure 10。本文后面会解释。

要看懂Xception，需要了解VGG、Inception、Depthwise Separable Convlution和ResNet，都会用到。

二、Xception结构

2.1 Xception结构基本描述

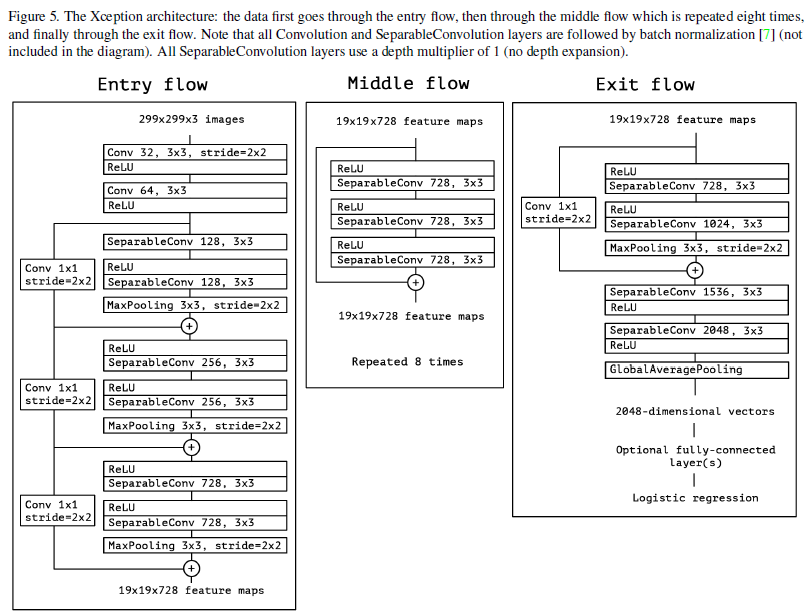

卷积神经网络特征提取中的卷积都可以完全解耦，变成深度可分离卷积（Xception也就是Extreme Inception的意思）。接收了这一设定，Xception结构被解释为论文Figure 5的样子。

Xception的特征提取基础由36个conv layer构成。这36个conv layer被组织成14个module，除了第一个和最后一个module，其余的module都带有residual connection（残差，参看何凯明大神的ResNet）。简言之，Xception结构就是连续使用depthwise separable convolution layer和residual connection。

2.2 实现细节

如Figure 5 描述所述。

输入先经过Entry flow，不重复；再经过Middle flow，Middle flow重复8次；最后经过Exit flow，不重复。

所有的Conv 和 Separable Conv后面都加BN层，但是Figure 5没有画出来。

所有的Separable Conv都用depth=1，也就是每个depth-wise都是“切片”的。

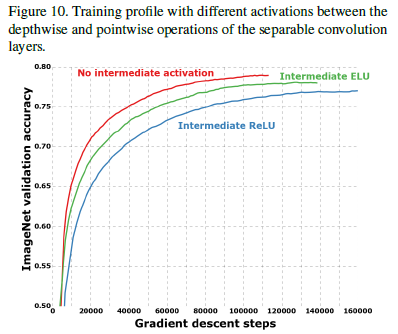

注意， depthwise separable convolution在spatial conv和cross-channel conv之间不要加ReLU激活函数，任何激活函数都不要加。论文Figure 10展示了，这里不加激活函数效果最好，加ReLU、ELU都不好。

还有一些是论文中没有明说的细节。

Residual Connection在1x1卷积后面也加上BN。Residual Connection加上以后，不要着急做激活函数，仔细看图，激活函数ReLU是属于下一个Block的。这就导致了代码实现上采坑，下一节详细记录一下。也算长个记性。

2.3 DeepLabV3+改进

这一部分在下一篇博客，学DeepLabV3+中再记录。

三、记录pytorch采坑relu激活函数inplace=True

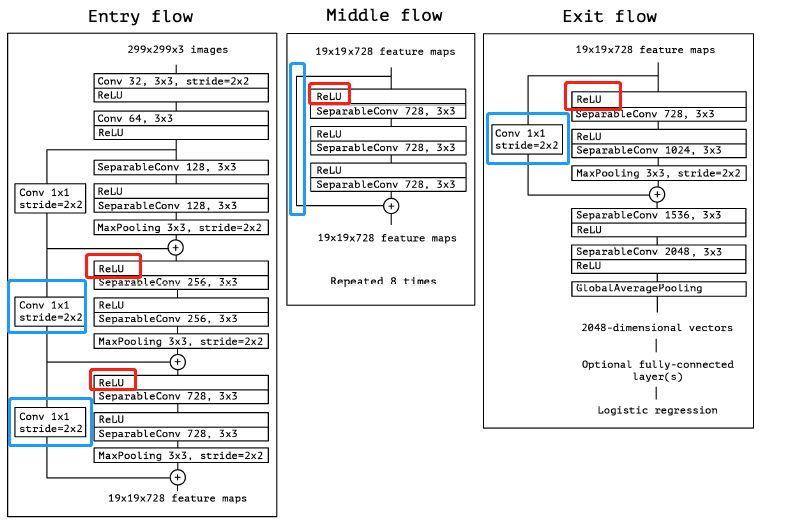

上面2.2写了一个细节，如果严格按照论文的示意图来实现Xception，那么每个block第一个操作不是SeparableConv，而是ReLU（红色框）。如果仅仅是第一个操作是ReLU也没有关系，但是旁边还有个Residual Connection（蓝色框）。自古红蓝出CP，于是坑来了，在反向传播的时候，报了个错，明显是因为inplace导致了某个对象被modify了，反向传播求梯度报错。（此时我所有代码的ReLU用的都是inplace=True，省内存嘛）

以Entry Flow的Block为例，先来欣赏一下错误的代码。

class _PoolEntryBlock(nn.Module):def __init__(self, in_channels, out_channels, relu1=True):"""Entry Flow的3个下采样module按论文所说，每个Conv和Separable Conv都需要跟BN论文Figure 5中，第1个Separable Conv前面没有ReLU，需要判断一下，论文Figure 5中，每个module的Separable Conv的out_channels一样，MaxPool做下采样:param in_channels: 输入channels:param out_channels: 输出channels:param relu1: 判断有没有第一个ReLU，默认是有的"""super(_PoolEntryBlock, self).__init__()self.project = ResidualConnection(in_channels, out_channels, stride=2)self.relu1 = Noneif relu1:self.relu1 = nn.ReLU(inplace=True)  self.sepconv1 = SeparableConv2d(in_channels, out_channels,kernel_size=3, padding=1, bias=False)self.bn1 = nn.BatchNorm2d(out_channels)self.relu2 = nn.ReLU(inplace=True)self.sepconv2 = SeparableConv2d(out_channels, out_channels,kernel_size=3, padding=1, bias=False)self.bn2 = nn.BatchNorm2d(out_channels)self.maxpool = nn.MaxPool2d(3, stride=2, padding=1)passdef forward(self, x):identity = self.project(x)  # residual connection 准备if self.relu1:  # 第1个Separable Conv前面没有ReLU，需要判断一下x = self.relu1(x)x = self.sepconv1(x)  # 第2个Separable Convx = self.bn1(x)x = self.relu2(x)x = self.sepconv2(x)  # 第2个Separable Convx = self.bn2(x)x = self.maxpool(x)  # 下采样2倍x = x + identity  # residual connection 相加return xpass

采坑时的做法，先算出Residual Connection，再做relu、SeparableConv。Residual Connection时，已经进行过一次卷积操作，此时要求输入x本身不能发生改变，不能再被modify。后面的ReLU（inplace=True）恰恰就modify了x。所以反向传播时报错。

改变执行的先后顺序呢？也不行。如果先ReLU（inplace=True），那么x也被modify了，再做Residual Connection时输入就不是block输入的那个x了。

解决的办法，改为ReLU（inplace=False），或者Residual Connection的输入改为x.clone()，总之不能省内存……正确的代码已经push到github上了，地址详见文章开头。

为此，我写了一个简化的模型：

1. class Wrong就是采坑的错误实现；
2. class RightOne就是改为ReLU（inplace=False）；
3. class RightTwo就是Residual Connection的输入改为x.clone()；

一杯茶，一包烟，一个bug改一天……

import torch
import torch.nn as nnclass Wrong(nn.Module):def __init__(self):super(Wrong, self).__init__()self.convs = nn.Sequential(nn.ReLU(inplace=True),nn.Conv2d(3, 3, 3, padding=1))self.residual = nn.Conv2d(3, 3, 3, padding=1)passdef forward(self, x):r = self.residual(x)  # 卷积之后，x就不能modify了h = self.convs(x)  # relu就modify了x，反向传播时候会报错h = h + rreturn hpassclass RightOne(nn.Module):def __init__(self):super(RightOne, self).__init__()self.convs = nn.Sequential(nn.ReLU(inplace=False),  # 改法1，别省内存了nn.Conv2d(3, 3, 3, padding=1))self.residual = nn.Conv2d(3, 3, 3, padding=1)passdef forward(self, x):r = self.residual(x)h = self.convs(x)h = h + rreturn hpassclass RightTwo(nn.Module):def __init__(self):super(RightTwo, self).__init__()self.convs = nn.Sequential(nn.ReLU(inplace=True),nn.Conv2d(3, 3, 3, padding=1))self.residual = nn.Conv2d(3, 3, 3, padding=1)passdef forward(self, x):r = self.residual(x.clone())  # 改法2，clone还是消耗内存的h = self.convs(x)h = h + rreturn hpassif __name__ == '__main__':in_data = torch.randint(-2, 2, (1, 3, 2, 2), dtype=torch.float)in_label = torch.randint(0, 3, (1, 2, 2))print(in_data.shape)func = nn.CrossEntropyLoss()t = RightTwo()in_data = in_data.cuda()in_label = in_label.cuda()t.cuda()out_data = t(in_data)print(out_data.shape)loss = func(out_data, in_label)loss.backward()
