物理层UL基本流程

编程日记 2024-03-12 20:00:01

物理层发端的基本流程在36.211/36.212(NR:38.211/38.212)中有详细的描述，现在归纳如下。下面列出的每个步骤对于某些信道而言可能会增加其它步骤，也可能有些步骤不需要。

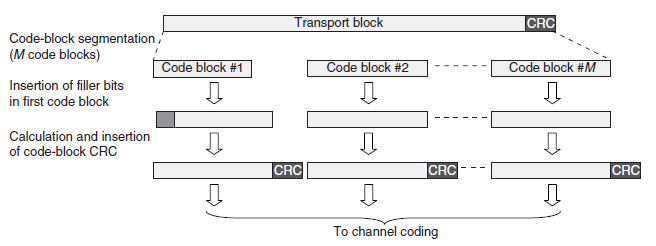

CRC 相关
信道编码(channel coding)
LTE:

NR:
加扰-Scrambling
加扰过程是data bit 和对应序列(Gold Sequence)的异或操作。
XOR 就是模二加运算
• 作用(摘自网络)：加扰的目的除了打散用户信息外，最主要的目的就是让相应的信息白噪声化，相对于其它UE，小区都是随机噪声了，那么处理起来就简单很多。加扰的目的是为了避免长连零或者长连一的出现，由于在ofdm系统中，数据要进行快速傅立叶变换，如果系统中存在长连零或者长连一的话，ifft后的数据会在某个频率上能量超高，即造成严重的papr问题，此时接收端agc会对信号起到clipping的效果，从而是数据信息损失，因此randomization在系统中还是相当重要的，一般加扰码的作用无非也就是为了避免出现过长的0或1，以便于时钟信号的提取。
调制-modulation
将bit 流转为复值(Complex)
把bit转换成调制符号，好对应到RE上去传送.
LTE - 36.211 7.1中有详细的描述
NR - 38.211 5.1中有详细的描述
举例：NR BPSK mapper:
b(i)=0时，转换为复数： $d(i)=12+j12d(i)=\frac{1}{\sqrt{2}}+j\frac{1}{\sqrt{2}}$
b(i)=1时，转换为复数： $d(i)=−12−j12d(i)=-\frac{1}{\sqrt{2}}-j\frac{1}{\sqrt{2}}$
层映射-layer mapping
参看36211-6.3.3 或者38.211-6.3.1，作用：可以多传数据。
• 举个例子(下例来自网络)：
如果调制后的调制符号的序列为a,b,c,d传，enodeb是4天线port。
（1）如果层数为1，那层映射的结果也就为 ,最后要映射到4根天线port上去传送，需要一个矩阵变化，也就是我们说的PMI（预编码矩阵4x1）
假设 $\begin{bmatrix} 1 \\ 2\\ 1\\ 1 \end{bmatrix}$ ，那最后的结果也就是PMI* 层映射的结果
$[1211]∗[abcd]=[abcd2a2b2c2dabcdabcd]=[p(0)(i)p(1)(i)p(2)(i)p(3)(i)]\begin{bmatrix} 1 \\ 2\\ 1\\ 1 \end{bmatrix} *\begin{bmatrix} a&b&c&d \end{bmatrix} = \begin{bmatrix} a&b&c&d\\ 2a&2b&2c&2d\\ a&b&c&d\\ a&b&c&d \end{bmatrix} =\begin{bmatrix} p^{(0)}(i)\\ p^{(1)}(i)\\ p^{(2)}(i)\\ p^{(3)}(i) \end{bmatrix}$
最后：可以看出每个port上需要发送4个调制符号。
（2）如果层数为2，那层映射的结果也就为 $[acbd]\begin{bmatrix} a&c \\ b&d\\ \end{bmatrix}$ ,最后要映射到4根天线port上去传送，也需要一个PMI（预编码矩阵4x2）
假设 $PMI=[10122111]PMI=\begin{bmatrix} 1&0 \\ 1&2\\ 2&1\\ 1&1 \end{bmatrix}$ ，那最后的结果也就是PMI* 层映射的结果
$[10122111]∗[acbd]=[aca+2bc+2d2a+b2c+da+bc+d]=[p(0)(i)p(1)(i)p(2)(i)p(3)(i)]\begin{bmatrix} 1&0 \\ 1&2\\ 2&1 \\ 1&1 \end{bmatrix} *\begin{bmatrix} a&c \\ b&d\\ \end{bmatrix}=\begin{bmatrix} a&c \\ a+2b&c+2d\\ 2a+b&2c+d \\ a+b&c+d \end{bmatrix}=\begin{bmatrix} p^{(0)}(i)\\ p^{(1)}(i)\\ p^{(2)}(i)\\ p^{(3)}(i) \end{bmatrix}$
最后：可以看出每个port上需要发送2个调制符号。
结论：使用层映射可以多传数据。
Transform precoding
就是DFT过程，不是所有信道都需要此流程。
Precoding
RE mapping
Signal generation(IFFT)
