技术图文：如何利用 C# 实现 误差反向传播 学习规则？

背景

我们在 如何利用 C# 对神经网络模型进行抽象？ 中完成了神经网络的抽象结构：

• 三个接口：激活函数、有监督学习、无监督学习

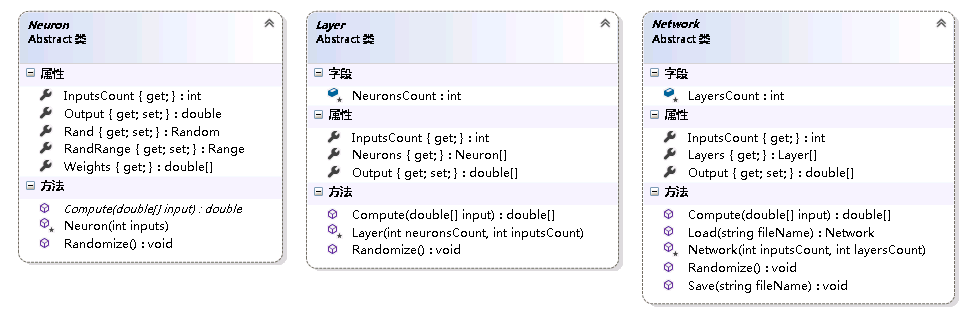

• 三个抽象类：神经元、网络层、网络拓扑

我们在 如何利用 C# 实现神经网络的感知器模型？ 中对神经网络的结构进行了扩展，完成了感知器神经网络：

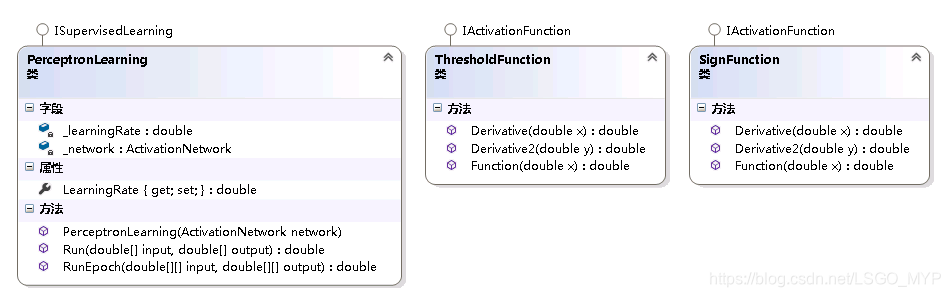

• 实现了三个接口：利用符号函数和阈值函数实现激活函数接口；利用感知器学习规则实现有监督学习接口。

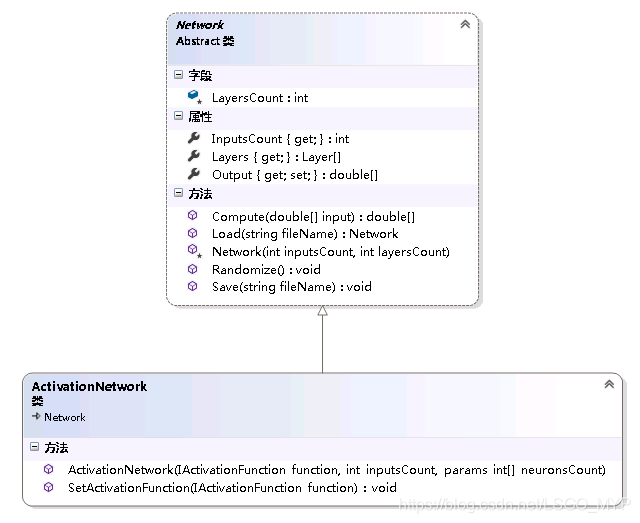

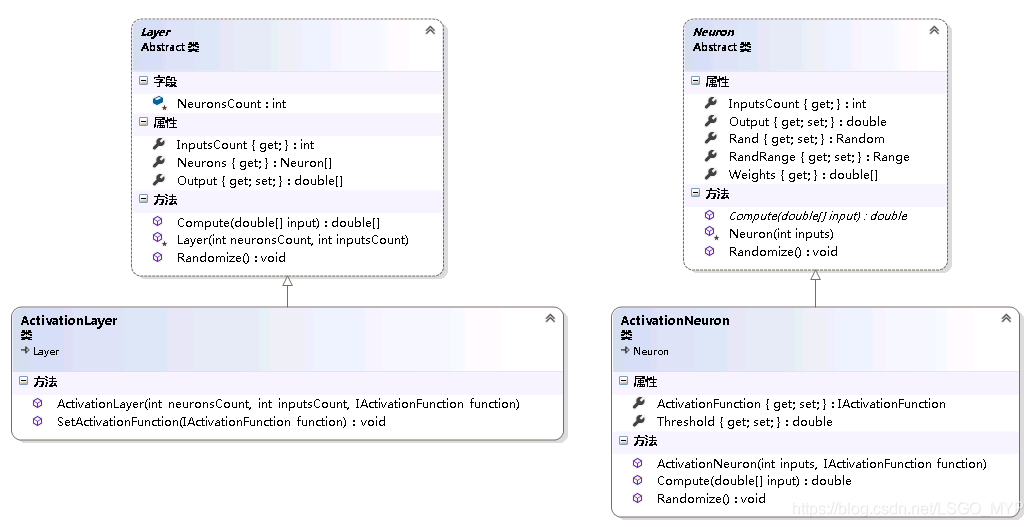

• 覆写了三个抽象类中的抽象方法：用实体类 ActivationLayer 继承 Layer；用实体类 ActivationNeuron 继承 Neuron；用实体类 ActivationNetwork 继承 Network。

我们在 如何利用 C# 实现 Delta 学习规则？ 中对神经网络进行进一步的扩展。

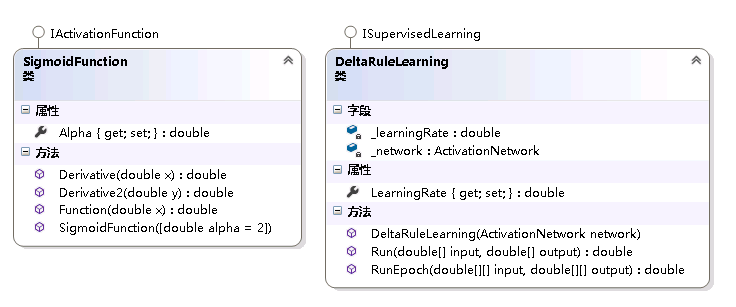

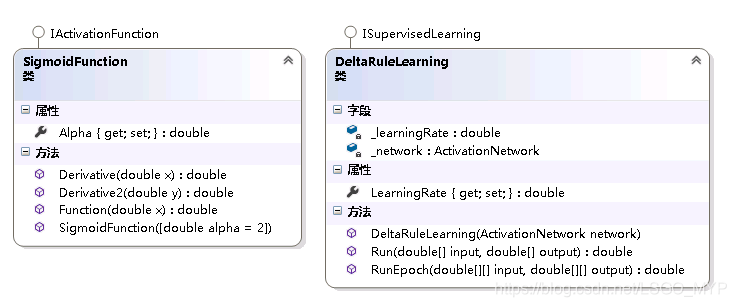

• 实现了两个接口：利用Sigmoid函数实现激活函数接口；利用 Delta 学习规则实现有监督学习接口。

技术分析

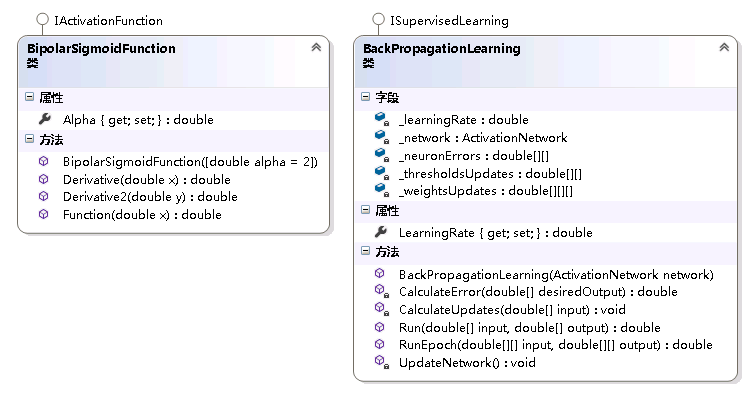

今天，我们进一步扩展神经网络的学习规则，利用误差反向传播学习规则来实现有监督学习接口；增加BP神经网络另外一个常用的Sigmoid函数。

有关BP神经网络的原理，参见图文 基于Matlab的BP神经网络在语音特征信号识别中的应用，这篇图文中有详细的权值、阈值推导过程。

代码实现

双极性Sigmoid函数

public class BipolarSigmoidFunction : IActivationFunction
{public double Alpha { get; set; }public BipolarSigmoidFunction(double alpha=2){Alpha = alpha;}public double Function(double x){return 2 / (1 + Math.Exp(-Alpha * x)) - 1;}public double Derivative(double x){double y = Function(x);return Alpha * (1 - y * y) / 2;}public double Derivative2(double y){return Alpha * (1 - y * y) / 2;}
}

误差反传算法的实现

public class BackPropagationLearning : ISupervisedLearning
{private readonly ActivationNetwork _network;private double _learningRate = 0.1;private readonly double[][] _neuronErrors;private readonly double[][][] _weightsUpdates;private readonly double[][] _thresholdsUpdates;public double LearningRate{get { return _learningRate; }set { _learningRate = Math.Max(0.0, Math.Min(1.0, value)); }}public BackPropagationLearning(ActivationNetwork network){_network = network;_neuronErrors = new double[network.Layers.Length][];_weightsUpdates = new double[network.Layers.Length][][];_thresholdsUpdates = new double[network.Layers.Length][];for (int i = 0; i < network.Layers.Length; i++){Layer layer = network.Layers[i];_neuronErrors[i] = new double[layer.Neurons.Length];_weightsUpdates[i] = new double[layer.Neurons.Length][];_thresholdsUpdates[i] = new double[layer.Neurons.Length];for (int j = 0; j < _weightsUpdates[i].Length; j++){_weightsUpdates[i][j] = new double[layer.InputsCount];}}}public double Run(double[] input, double[] output){// 计算网络的输出_network.Compute(input);// 计算各层的误差double error = CalculateError(output);// 计算权值和阈值的改变量CalculateUpdates(input);// 更新整个网络UpdateNetwork();return error;}public double RunEpoch(double[][] input, double[][] output){double error = 0.0;for (int i = 0; i < input.Length; i++){error += Run(input[i], output[i]);}return error;}
}

计算各层的误差与网络的总体误差

private double CalculateError(double[] desiredOutput)
{double error = 0;int layersCount = _network.Layers.Length;ActivationNeuron activationNeuron = _network.Layers[0].Neurons[0] as ActivationNeuron;if (activationNeuron != null){IActivationFunction function = activationNeuron.ActivationFunction;Layer layer = _network.Layers[layersCount - 1];double[] errors = _neuronErrors[layersCount - 1];for (int i = 0; i < layer.Neurons.Length; i++){double output = layer.Neurons[i].Output;double e = desiredOutput[i] - output;errors[i] = e * function.Derivative2(output);error += e * e;}for (int j = layersCount - 2; j >= 0; j--){layer = _network.Layers[j];Layer layerNext = _network.Layers[j + 1];errors = _neuronErrors[j];double[] errorsNext = _neuronErrors[j + 1];for (int i = 0; i < layer.Neurons.Length; i++){double sum = 0.0;for (int k = 0; k < layerNext.Neurons.Length; k++){sum += errorsNext[k] * layerNext.Neurons[k].Weights[i];}errors[i] = sum * function.Derivative2(layer.Neurons[i].Output);}}}return error / 2.0;
}

计算网络权值和阈值的调整值

private void CalculateUpdates(double[] input)
{Layer layer = _network.Layers[0];double[] errors = _neuronErrors[0];double[][] layerWeightsUpdates = _weightsUpdates[0];double[] layerThresholdUpdates = _thresholdsUpdates[0];for (int i = 0; i < layer.Neurons.Length; i++){double error = errors[i];double[] neuronWeightUpdates = layerWeightsUpdates[i];for (int j = 0; j < neuronWeightUpdates.Length; j++){neuronWeightUpdates[j] = _learningRate * error * input[j];}layerThresholdUpdates[i] = _learningRate * error;}for (int k = 1; k < _network.Layers.Length; k++){Layer layerPrev = _network.Layers[k - 1];layer = _network.Layers[k];errors = _neuronErrors[k];layerWeightsUpdates = _weightsUpdates[k];layerThresholdUpdates = _thresholdsUpdates[k];for (int i = 0; i < layer.Neurons.Length; i++){double error = errors[i];double[] neuronWeightUpdates = layerWeightsUpdates[i];for (int j = 0; j < neuronWeightUpdates.Length; j++){neuronWeightUpdates[j] = _learningRate * error * layerPrev.Neurons[j].Output;}layerThresholdUpdates[i] = _learningRate * error;}}
}

调整整个网络的权值和阈值

private void UpdateNetwork()
{for (int i = 0; i < _network.Layers.Length; i++){Layer layer = _network.Layers[i];double[][] layerWeightsUpdates = _weightsUpdates[i];double[]  layerThresholdUpdates = _thresholdsUpdates[i];for (int j = 0; j < layer.Neurons.Length; j++){double[] neuronWeightUpdates = layerWeightsUpdates[j];ActivationNeuron neuron = layer.Neurons[j] as ActivationNeuron;for (int k = 0; k < neuron.Weights.Length; k++){neuron.Weights[k] += neuronWeightUpdates[k];}neuron.Threshold += layerThresholdUpdates[j];}}
}

总结

我们仍然应用 基于Matlab的BP神经网络在语音特征信号识别中的应用 中的语音信号分类的例子，来说明 BP 神经网络的应用。

获取数据集的方法：

static List<double[]> GetData()
{List<double[]> result = new List<double[]>();string[] files = Directory.GetFiles(@".\data");foreach (string file in files){string[] dataset = File.ReadAllLines(file);foreach (string d in dataset){if (string.IsNullOrEmpty(d))continue;string[] data = d.Split(',');double[] item = new double[data.Length];for (int i = 0; i < data.Length; i++){item[i] = Convert.ToDouble(data[i]);}result.Add(item);}}result = result.OrderBy(c => Guid.NewGuid()).ToList();return result;
}

获取输入、输出样本的方法：

private static void GetDataset(List<double[]> lst, out double[][] inputs, out double[][] outputs)
{int count = lst.Count;inputs = new double[count][];outputs = new double[count][];for (int i = 0; i < count; i++){double[] data = lst[i];int k = (int) data[0];switch (k){case 1:outputs[i] = new double[] {1, 0, 0, 0};break;case 2:outputs[i] = new double[] {0, 1, 0, 0};break;case 3:outputs[i] = new double[] { 0, 0, 1, 0 };break;case 4:outputs[i] = new double[] { 0, 0, 0, 1 };break;}inputs[i] = new double[data.Length - 1];for (int j = 0; j < inputs[i].Length; j++){inputs[i][j] = data[j + 1];}}
}

主应用程序：

• 输入层 24 个神经元
• 中间层 25 个神经元
• 输出层 4 个神经元
• 训练样本 1500 个
• 测试样本 500 个
• 最大迭代次数 1000 次

static void Main(string[] args)
{List<double[]> lst = GetData();double[][] input;double[][] output;int trainNum = 1500;List<double[]> trainData = lst.GetRange(0, trainNum);GetDataset(trainData, out input, out output);ActivationNetwork network = new ActivationNetwork(new SigmoidFunction(),24, new int[] {25, 4});ISupervisedLearning bp = new BackPropagationLearning(network);for (int i = 0; i < 1000; i++){double error = bp.RunEpoch(input, output);Console.WriteLine("{0}:{1}",i,error);if (error <= 0.01)break;}List<double[]> testData = lst.GetRange(trainNum, lst.Count - trainNum);GetDataset(testData, out input, out output);int num = 0;for (int i = 0; i < testData.Count; i++){double[] result = network.Compute(input[i]);int index = MaxIndex(result);if (output[i][index] == 1)num++;}Console.WriteLine("准确率为：{0}", 1.0*num/testData.Count);
}

最后得到的准确率为：91.2%，与用 Matlab 计算的近似。好了，今天就到这里吧！See You！

对了，到目前为止已经有 10 名同学 通过解码 Huffman Code 得到团队的报名方式。

• 如何加入 LSGO 软件技术团队？

团队的招新仍在进行中，对我们感兴趣的同学欢迎与我联系，我会亲自带着大家学习，一起成长！
