OpenStack环境搭建（四：web控制端各节点的部署及配置）

编程日记 2024-08-23 14:50:00

实验要求：

完成Virtual box平台安装，会应用相关操作；
在virtual box虚拟平台上部署Fuel Master节点；
在virtual box虚拟平台上部署计算节点Computer；
在virtual box虚拟平台上部署控制节点Controller；
在web控制台中测试并配置各节点；

实验环境：

满足实验要求的PC端；
| CPU |内存| 存储 |
|>四核|>8G|>200G|
Virtual box虚拟平台；
网络环境
| 网卡 | 网卡1 | 网卡2 | 网卡3
|IP地址| 10.20.0.1/24 | 172.16.0.1/24 |192.168.100.1/24
正常的Fuel master节点；
正常的computer和Controller节点；
使用火狐或者Chrome浏览器；

实验架构图：
在这里插入图片描述

任务四、web控制端各节点的部署及配置；
4.1、管理端添加节点；
本步操作在Controller和computer虚拟机节点，新建完成，并配置好网络设置后进行；

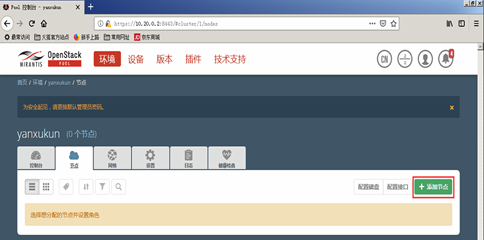

4.1.1、选择节点标签，点击“添加节点”；
在这里插入图片描述
4.1.2、查看待添加节点列表，点击看MAC地址可判断分别是Controller和computer虚拟机；

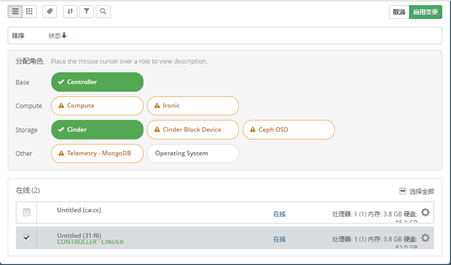

4.1.3、选择Controller虚拟机，给其分配Controller和Cinder角色。并点击“应用变更”；

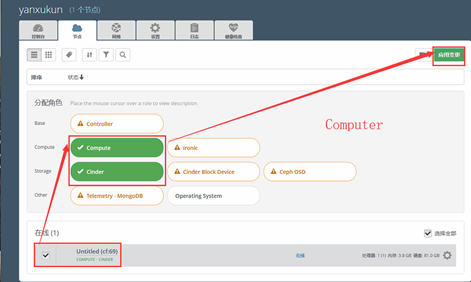

4.1.4 、选择Computer虚拟机，给其分配Computer和Cinder角色。并点击“应用变更”；
在这里插入图片描述
4.1.5、查看已添加的两个节点；

4.2、配置端口；

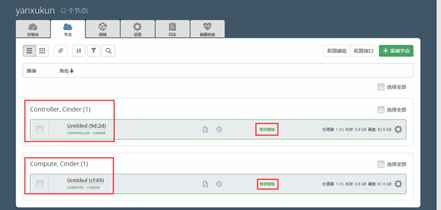

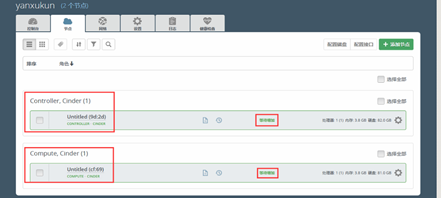

4.2.1、在“节点”页面，可见Controller和Computer都是“等待激活”状态；
4.2.2、将两个节点同时选中，发现“配置磁盘”出现警告，是因为两台虚拟机硬盘参数不同，不能同时配置，是因为两台虚拟机硬盘参数不同，不能同时配置，需要单独配置；
在这里插入图片描述

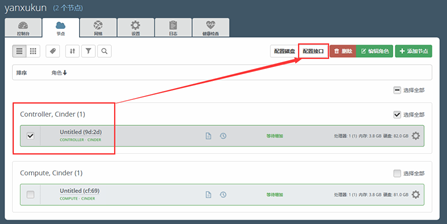

4.2.3、选中Controller，并点击“配置接口”；

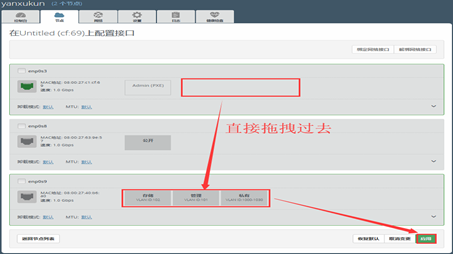

4.2.4、对应MAC查看网卡并更改，网卡1为部署网，网卡2为公共网络，网卡3为存储管理等内部网络，改为下图所示，点击应用；

4.3、OpenStack网络配置；

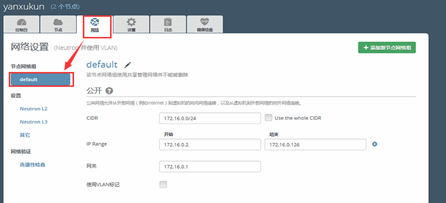

4.3.1、进入“网络”页面，选择“default”网路组，查看公开网络，我们这里不连接外网，默认不修改；
在这里插入图片描述

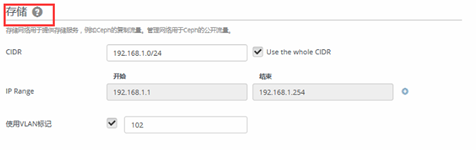

4.3.2、在“存储”标签设置存储网络信息，这里默认修改。

4.3.3、在“管理”标签设置管理网络信息，这里默认不修改。

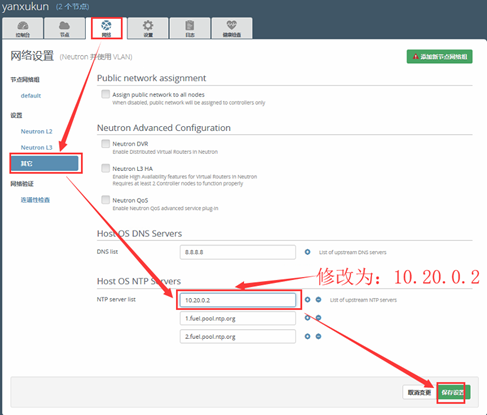

4.3.4、选择“其他”，将NTP服务器设置为10.20.0.2，点击“保存设置”。

4.3.4、选择“连通性检查”。并点击“验证网络”。如有错误信息就按照错误提示进行修改。等待验证完毕，显示“验证成功，网络配置正确”。
在这里插入图片描述
4.4、开始部署节点

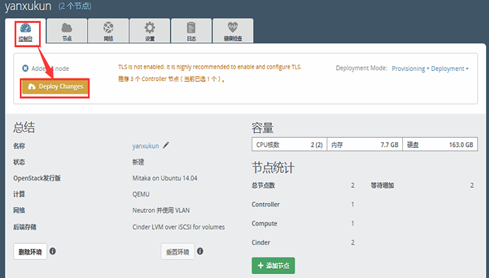

4.4.1、回到“控制台”页面。确认节点信息正确，并点击“Deploy Changes”，开始部署节点。

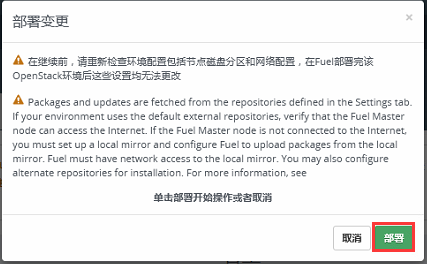

4.4.2、点击“部署”，确认部署。

4.4.3、控制台页面出现部署进度条，等待部署完毕。

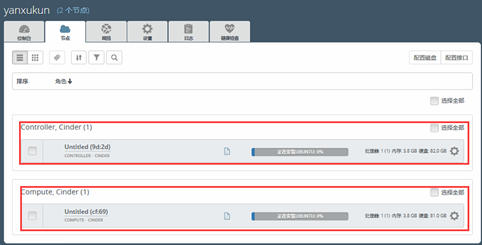

4.4.4、进入“节点”页面，可以看到两个节点正在自动安装Ubuntu操作系统。
在这里插入图片描述
4.4.5、Ubuntu安装完毕后，接着安装OpenStack。
4.4.6、安装进度完成后，设备状态为“已就绪”。

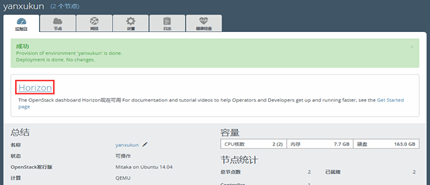

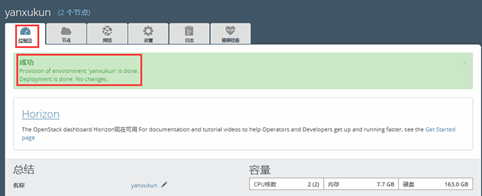

4.4.7、返回“控制台”页面，显示“成功”，可点击Horizon进入OpenStack管理web界面（与公共网络通）。

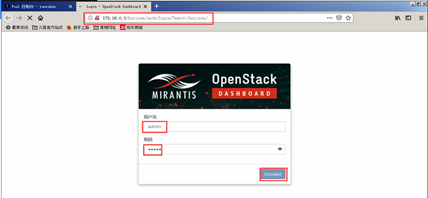

4.4.8、点击Horizon进入OpenStack管理web界面（与公共网络通）。
在这里插入图片描述
4.4.9、登录了两个节点。

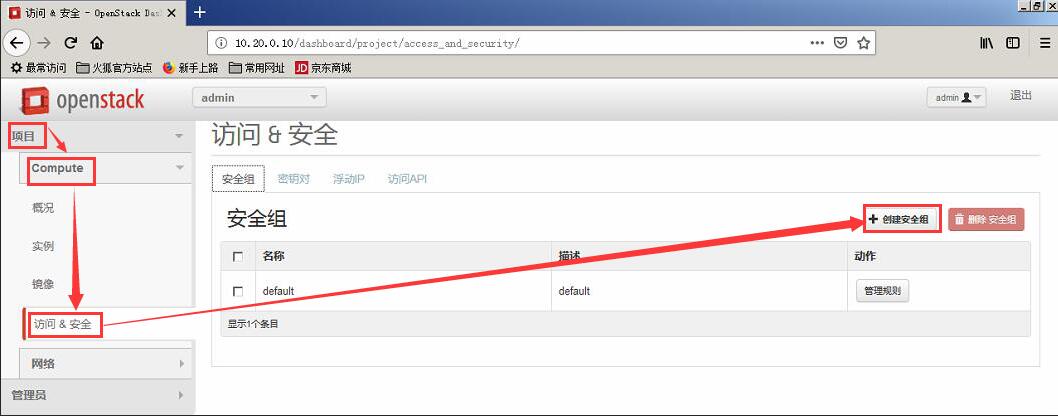

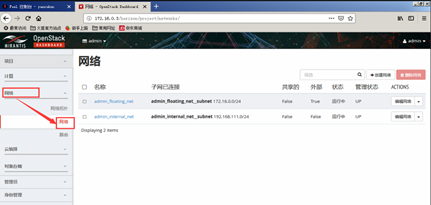

4.4.10、Horizon管理界面。
