数据通信技术（七：RIP路由水平分割配置）
RIP路由水平分割配置实验报告
一、知识准备
- 掌握RIP动态路由的定义和特征。
- 掌握RIP路由环路的危害和解决技术。
- 掌握水平分割的工作原理。
二、实验目的
掌握路由器中RIP动态路由水平分割功能的配置方法和结果验证，并通过实验结果更好的理解水平分割的作用和原理。
三、实验内容
完成思科路由器动态路由的水平分割功能的配置和结果验证。
四、实验过程
1、实验任务说明
完成RIP动态路由的基本配置，然后通过开启和关闭水平分割的功能。
如下图所示，按照以下的拓扑图完成网络的连接和设置，完成RIP动态路由的基本配置，然后经过开启和关闭水平分割的功能在伴随网络变化之后进行的RIP跟踪来验证水平分割的

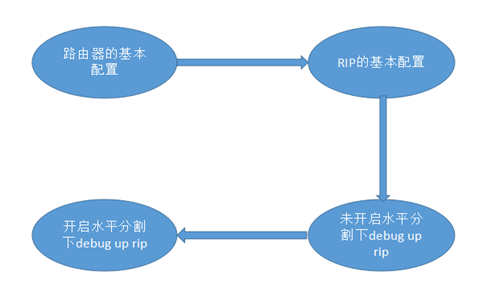

2、业务配置流程图
3、实验配置过程：
a)路由器的基本配置：
步骤1：路由器R1的配置
ZXR10(config)#interface g0/0ZXR10(config-if)#no shutdownZXR10(config-if)#ip address 10.39.11.1 255.255.255.252ZXR10(config-if)#exitZXR10(config)#interface loopback1ZXR10(config-if)#ip address 10.39.1.1 255.255.255.255ZXR10(config-if)#exit步骤2：路由器R2的配置
ZXR10(config)#interface g0/0ZXR10(config-if)#no shutdownZXR10(config-if)#ip address 10.39.11.2 255.255.255.252ZXR10(config-if)#exitZXR10(config)#interface g0/1ZXR10(config-if)#no shutdownZXR10(config-if)#ip address 10.39.11.5 255.255.255.252ZXR10(config-if)#exitZXR10(config)#interface loopback1ZXR10(config-if)#ip address 10.39.2.2 255.255.255.255ZXR10(config-if)#exit步骤3：路由器R3的配置：
ZXR10(config)#interface g0/0ZXR10(config-if)#no shutdownZXR10(config-if)#ip address 10.39.11.6 255.255.255.252ZXR10(config-if)#exitZXR10(config)#interface loopback1ZXR10(config-if)#ip address 10.39.3.3 255.255.255.255ZXR10(config-if)#exitb)RIP路由的基本配置：
步骤1：路由器R1的配置：
ZXR10(config)#router ripZXR10(config-router)#network 10.39.1.1 0.0.0.0ZXR10(config-router)#network 10.39.11.1 0.0.0.3ZXR10(config-router)#version 2ZXR10(config-router)#no auto-summaryZXR10(config-if)#exit步骤2：路由器R2的配置：
ZXR10(config)#router ripZXR10(config-router)#network 10.39.11.2 0.0.0.3ZXR10(config-router)#network 10.39.2.2 0.0.0.0ZXR10(config-router)#network 10.39.11.5 0.0.0.3ZXR10(config-router)#version 2ZXR10(config-router)#no auto-summaryZXR10(config-if)#exit步骤3：路由器R3的配置：
ZXR10(config)#router ripZXR10(config-router)#network 10.39.11.6 0.0.0.3ZXR10(config-router)#network 10.39.3.3 0.0.0.0ZXR10(config-router)#version 2ZXR10(config-router)#no auto-summaryZXR10(config-if)#exitc)在开启水平分割状态下debug ip rip
R1#debug ip ripb)关闭跟踪
R1#no debug ip ripe)关闭水平分割，并跟踪路由debug ip rip
R1(config)#interface f0/0R1(config-if)#no ip split-horizonR1#debug ip ripf)关闭跟踪
R1#no debug ip rip4、实验查看及验证
a)验证联通性

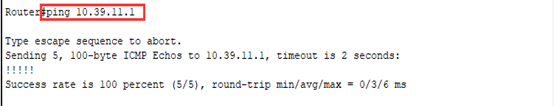

R1#ping 10.39.11.1
R1#ping 10.39.11.2
R1#ping 10.39.11.5
R1#ping 10.39.11.6
R1#ping 10.39.1.1

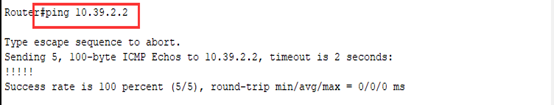

R1#ping 10.39.2.2

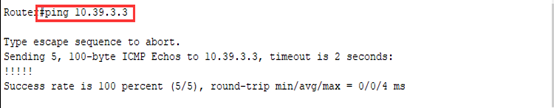

R1#ping 10.39.3.3
b)查看路由表
R1：

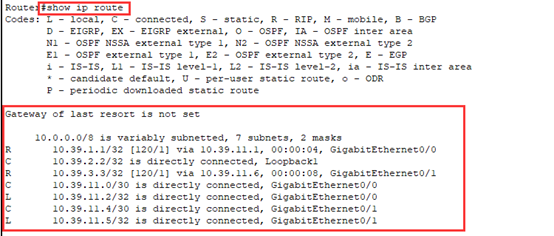

R2：

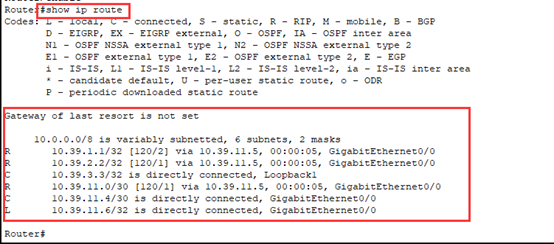

R3：

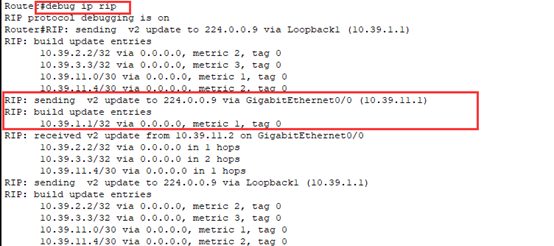

c)跟踪R1的g0/0端口的水平分割开启时的路由信息：

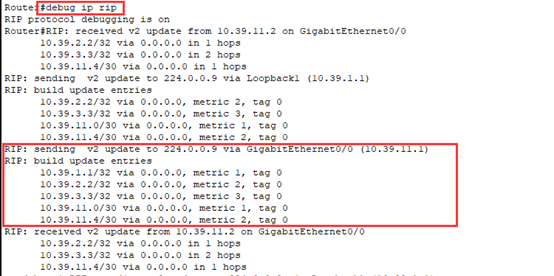

d)跟踪R1的g0/0端口的水平分割关闭时的路由信息：
5、实验总结及思考
1、通过在模拟器中的实验过程对RIP路由有了充分的理解；
2、水平分割功能开启或关闭不同模式下追踪出的内容是不一样的；
3、通过掌握水平分割原理可以解决RIP路由环路所带来的危害；
