3、LVS_TUN实现负载均衡

编程日记 2024-08-20 18:30:00

LVS_TUN实现负载均衡

LVS 介绍:
LVS 是 Linux Virtual Server 的简称,在实际环境中经常作为 B/S 结构的网络应用中的负载均衡器来使用,工作在 7 层网络模型中的,网络层,也就是通常说的 IP 层,由于数据的处理是在 Linux 内核态完成的,所以相对反向代理服务器来说,性能一般会高一些;
实验原理图:

实验原理:

TUN 是 IP Tunneling ,IP 隧道的简称,它将调度器收到的 IP 数据包封装在一个新的IP 数据包中,转交给应用服务器,然后实际服务器的返回数据会直接返回给用户。

IP隧道：将一个完整的IP报文封装成另一个新的IP报文的数据部分，并通过路由器传送到指定的地点。在这个过程中路由器并不在意被封装的原始协议的内容。到达目的地点后，由目的地方依靠自己的计算能力和对IP隧道协议的支持，打开封装协议，取得原始协议。

LVS-DR模式和LVS-TUN模式的工作原理完全不一样，工作场景完全不一样。DR基于数据报文重写，TUN模式基于IP隧道，后者是对数据报文的重新封装。

优点:

可以说LVS-TUN方式基本上具有LVS-DR的全部优点，并在此基础上又支持跨子网间穿透。
缺点:
实验环境:
真实服务器端:                 test2:172.25.1.2
真实服务器端:                 test3:172.25.1.3
TUN端:            test4:172.25.1.4
客户端:                            fundation1:172.25.1.250

TUN端：

[root@test4 ~]# /etc/init.d/iptables stop //关掉防火墙 iptables

[root@test4 ~]# ip addr add 172.25.1.100 dev eth0

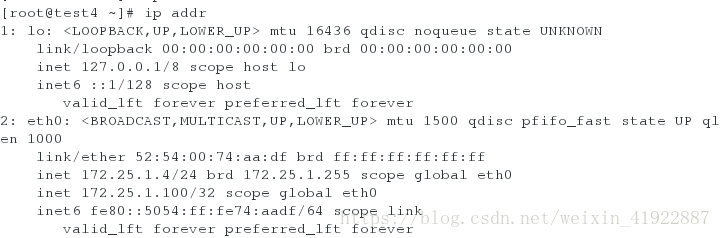

[root@test4 ~]# ip addr

[root@test4 ~]# modprobe ipip //利用ipip建立tunnel（隧道）

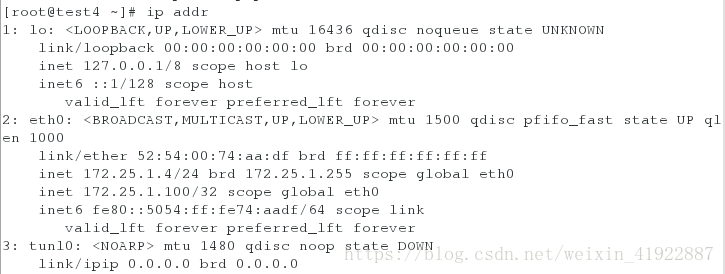

[root@test4 ~]# ip addr

[root@test4 ~]# ip link set up tunl0

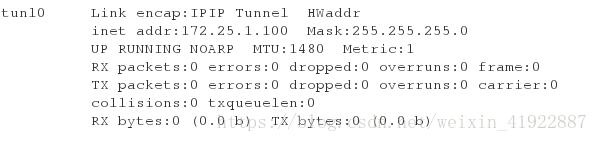

[root@test4 ~]# ip addr add 172.25.1.100/24 dev tunl0

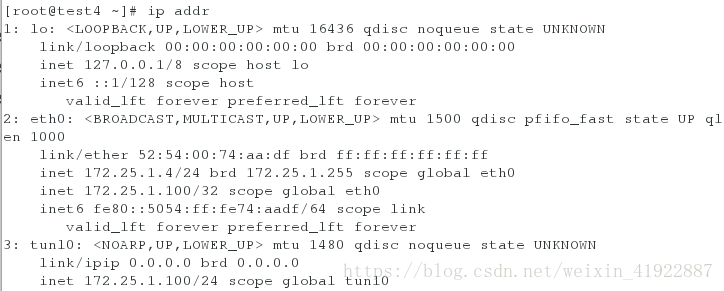

[root@test4 ~]# ip addr

[root@test4 ~]# yum install ipvsadm.x86_64 -y //下载服务在Director服务器上安装ipvsadmin工具，此处我们使用RedHat自带的rpm包进行安装

[root@test4 ~]# /etc/init.d/ipvsadm start //开启服务

//将test2和test3加入Web集群服务

[root@test4 ~]# ipvsadm -A -t 172.25.1.100:80 -s rr
[root@test4 ~]# ipvsadm -a -t 172.25.1.100:80 -r 172.25.1.2:80 -i
[root@test4 ~]# ipvsadm -a -t 172.25.1.100:80 -r 172.25.1.3:80 -i

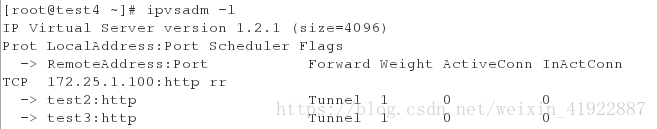

[root@test4 ~]# ipvsadm -l
