555时基电路特点
时基电路是一种常用的模数混合型集成电路。由它组成的振荡器、单稳态触发器、双稳态触发器和各类电子开关等都被十分广泛地应用在各类电路之中。它具有定时精度高、响应速度快、温漂小、输出驱动电流大、结构简单等优点。
555时基电路型号命名
555时基芯片由其内部的三只5kΩ的分压电阻而得名。很多国内外的厂商都在生产555时基电路，其主要型号有NE555、MC14555、μA555、LM555、5G555等，其中NE555较为常见。不同厂商生产的555芯片其内部结构、功能以及管脚排序都相同，因此可以相互代换。但并不是所有包含555型号的芯片都为时基电路，如部分AD转换芯片、信号处理芯片等包含了555数字的芯片。
555时基电路内部结构
555时基电路内部结构图
时基电路内部由21个三极管、4个二极管和16个电阻组成了两个电压比较器、一个RS触发器、一个放电三极管。在上图中，A1A2为两个电压比较器，G1G2为RS触发器，T为放电三极管，三个5kΩ的电阻为比较器的分压电阻。
555时基电路工作原理
时基电路内部的三个5kΩ电阻组成了分压网络，三个电阻分得的2/3Vcc和1/3Vcc为比较器A1A2提供电压基准。两个比较器的输出端与RS触发器的输入端相连，控制其置位端S和复位端R，电路的输出端和放电端受到RS触发器的控制。

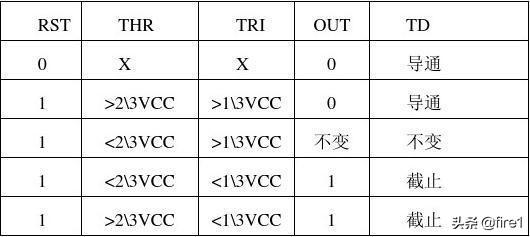

555时基电路真值表
当置0输入端的电压大于2/3Vcc时，比较器A1的输出端为高电平1，此时RS触发器置0，输出端为0，放电管T导通，放电端为0；
当置1输入端的电压小于1/3Vcc时，比较器A2的输出端为高电平1，此时RS触发器置1，输出端为1，放电管T截至，放电端为1；
当复位端为0时，输出端为0，放电端为0，其真值表如上图所示。
555时基电路主要参数

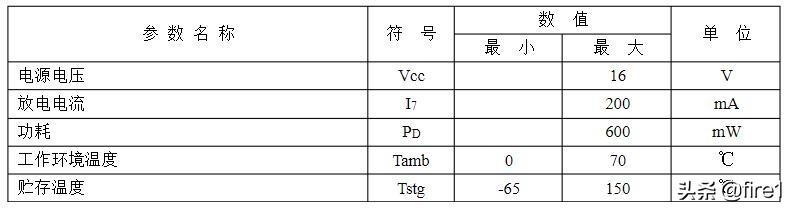

NE555极限参数

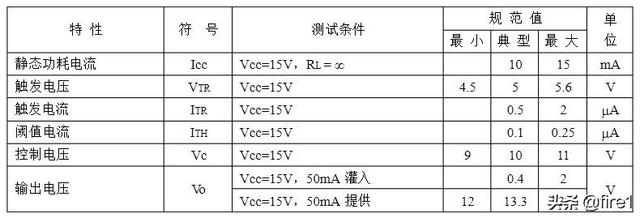

NE555主要电特性参数
NE555主要电特性参数及极限参数如上表所示。
555时基电路引脚排序及封装
NE555芯片主要有双列直插(DIP)及贴片封装(SOP)两种封装形式。早期的国产555型号还有金属CAN封装，现已不常使用。

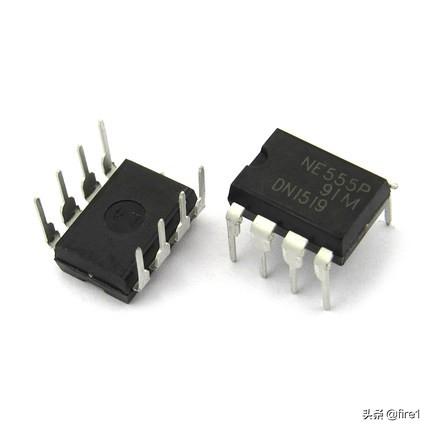

NE555直插封装

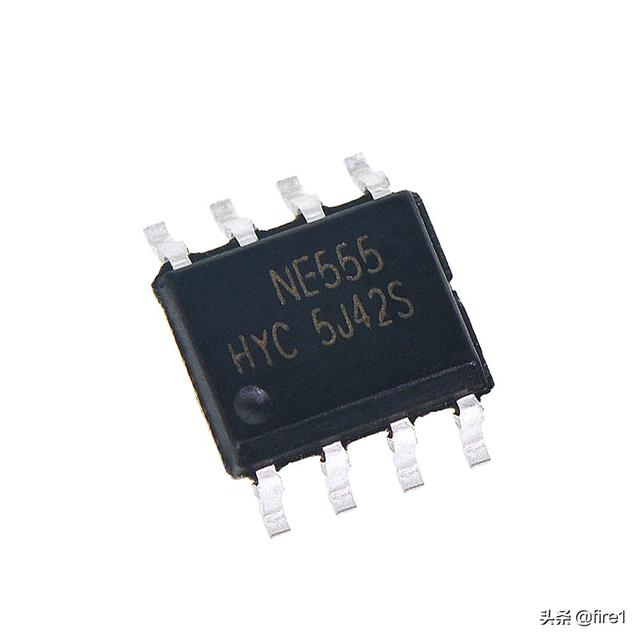

NE555贴片封装
555时基电路主要应用电路
- 单稳态电路
555单键启动单稳态电路
- 双稳态电路
555R-S触发器电路
555施密特触发器电路
- 无稳态电路
555脉冲振荡电路
以上几种举例说明了555时基电路的基本应用电路，根据基本应用电路，可扩展出各类实用电路，主要应用在如定时、调速、振荡及开关等各种领域的电路中。
