RealSenseD435与ORB-SLAM2实现稠密建图

编程日记 2024-06-09 02:20:00

一、RealSenseD435介绍

RealSenseD435是一款结构光相机，使用左右目相机和红外光实现测距。有效测距范围为0.2~10m
在这里插入图片描述

二、ORBSLAM2_with_pointcloud_map的安装

git clone https://github.com/gaoxiang12/ORBSLAM2_with_pointcloud_map.git

clone代码，无法下载的话，可以直接去https://github.com/gaoxiang12/ORBSLAM2_with_pointcloud_map下载

解压orbslam2_modified.zip文件，将这个文件夹下的ORB_SLAM2_modified文件夹拖出来覆盖到根目录下的ORB_SLAM2_modified，把这个文件夹下的g2o_with_orbslam2文件夹也拖到根目录，之后这个文件夹内就没东西了，删了吧，如下：

在这里插入图片描述

原包ROS不友好，可以下载另外一个包，替换原包中的ORB_SLAM2_modified文件夹下的所有文件

git clone https://github.com/wylnii/ORBSLAM2_with_pointcloud_map.git

准备所需的库，具体要求可以参考
https://blog.csdn.net/subiluo/article/details/88975979

需要注意的是，Eigen库最好使用3.2.10，OPENCV博主使用的是3.4.5。
电脑中的版本可以使以下命令查看
pkg-config --modversion opencv
如果不想重装Eigen库的话，后面博主会介绍另一种方法

编译g2o_with_orbslam2包

cd g2o_with_orbslam2
mkdir build
cmake ..
make
sudo make install

准备编译ORB_SLAM2_modified

cd ORB_SLAM2_modified/
rm -rf Thirdparty/DBoW2/build/
rm -rf Thirdparty/g2o/build/

下载ORBvoc.txt.tar.gz，将其放置于Vocabulary文件夹下

https://github.com/raulmur/ORB_SLAM2/tree/master/Vocabulary

保证opencv版本的一致，修改ORB_SLAM2_modified下以及ORB_SLAM2_modified/Examples/ROS/ORB_SLAM2目录下的CMakeLists.txt，这里统一修改为你电脑里的opencv版本

在这里插入图片描述

进入ORB_SLAM2_modified目录，运行

chmod +x build.sh
./build.sh

修改ORB_SLAM2_modified/Examples/ROS/ORB_SLAM2/文件夹下的cmakelist，注意你电脑里应该安装了pcl库，如果没有请自行安装，-lboost_system一句加上

find_package(Pangolin REQUIRED)
find_package(PCL 1.8 REQUIRED)include_directories(${PROJECT_SOURCE_DIR}${PROJECT_SOURCE_DIR}/../../../${PROJECT_SOURCE_DIR}/../../../include${Pangolin_INCLUDE_DIRS}${PCL_INCLUDE_DIRS}${EIGEN3_INCLUDE_DIR}
)
#message(FATAL_ERROR ${OpenCV_LIBS})add_definitions(${PCL_DEFINITIONS})
link_directories(${PCL_LIBRARY_DIRS})set(LIBS${OpenCV_LIBS}${EIGEN3_LIBS}${Pangolin_LIBRARIES}${PCL_LIBRARIES}${PROJECT_SOURCE_DIR}/../../../Thirdparty/DBoW2/lib/libDBoW2.so${PROJECT_SOURCE_DIR}/../../../Thirdparty/g2o/lib/libg2o.so${PROJECT_SOURCE_DIR}/../../../lib/libORB_SLAM2.so-lboost_system       # opencv_core3 #手动添加# opencv_imgproc3# opencv_highgui3)

修改ORB_SLAM2_modified/Examples/ROS/ORB_SLAM2/src/ros_rgbd.cc文件，把rgb_topic和depth_topic订阅话题修改为

 "/camera/color/image_raw";"/camera/aligned_depth_to_color/image_raw";

回到ORB_SLAM2_modified，修改ROS_PACKAGE_PATH

gedit ~/.bashrc
# 添加一下命令，如果以前配置过ORB_SLAM2的ROS的话，需要将以前的配置注释掉
export ROS_PACKAGE_PATH=${ROS_PACKAGE_PATH}:/你的目录/ORB_SLAM2_modified/Examples/ROS

在这里插入图片描述

开始编译ros节点

chmod +x build_ros.sh
./build_ros.sh

安装RealSense的SDK，参考以下网站的3\4部分

https://blog.csdn.net/weixin_43828675/article/details/115312472?spm=1001.2014.3001.5501

安装RealSense的ROS功能包。

mkdir realsense
cd realsense
mkdir src
cd src
git clone https://github.com/intel-ros/realsense.git
cd ..
catkin_make
source devel/setup.bash

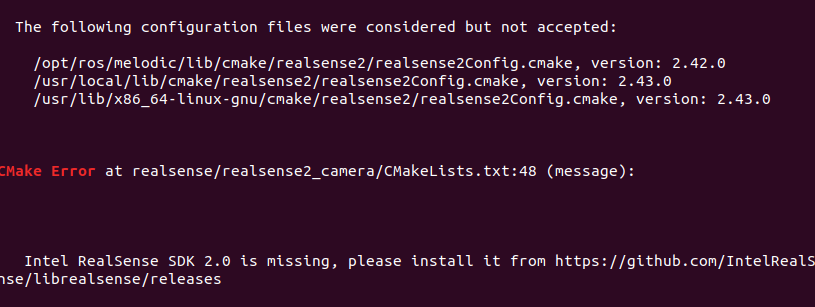

需要注意的是，SDK和ROS功能包的版本要对应，否则会报错
在这里插入图片描述
此时可以使用删除命令后，重新进行安装

dpkg -l | grep "realsense" | cut -d " " -f 3 | xargs sudo dpkg --purge

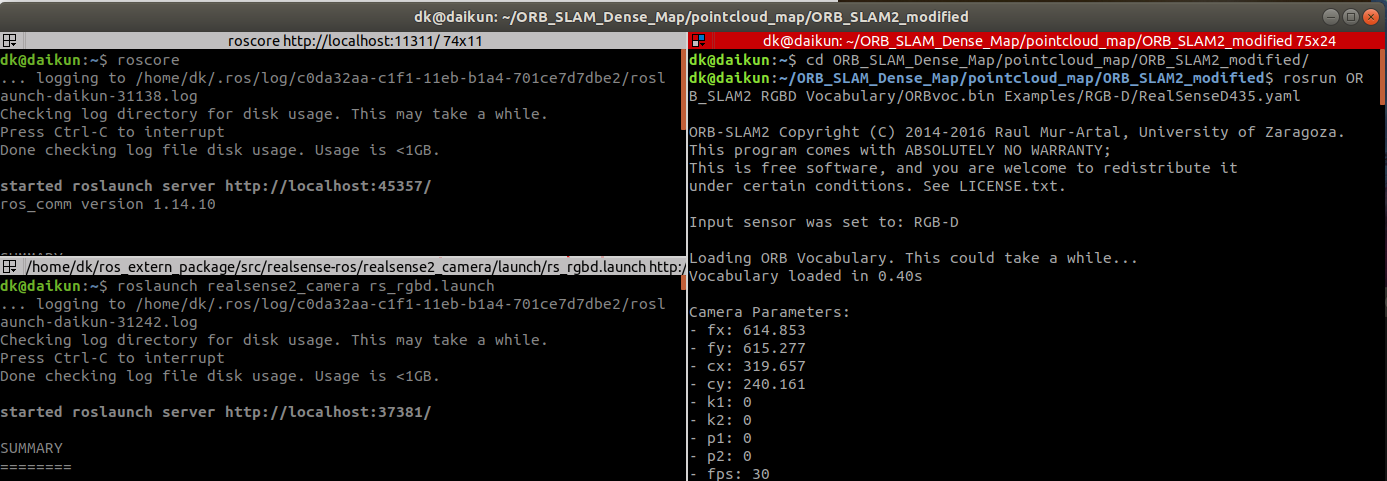

回到ORB_SLAM2_modified文件夹下，运行ORB_SLAM2，实现稠密建图

roslaunch realsense2_camera rs_rgbd.launch
rosrun ORB_SLAM2 RGBD Vocabulary/ORBvoc.bin Examples/RGB-D/TUM1.yaml

在这里插入图片描述

三、最后一步运行时的错误

3.1 段错误（核心已转储）

原因是Eigen库的问题，建议使用Eigen3.2.10
首先去Eigen官网上下载Eigen3.2.10，随后按照以下网站的教程进行修改。我建议将所有的CMakeLisr.txt都进行修改。指明使用的Eigen库的路径。

https://blog.csdn.net/weixin_44457020/article/details/114778641

3.2 realsense相机的自校准

realsense提供的realsense_viewer可以对实现深度测量的左右目相近进行自校准，校准流程参考

https://www.bilibili.com/video/av757604103

3.3建图效果很差

修改相机参数的yaml文件中的DepthMapFactor参数，博主使用的1000

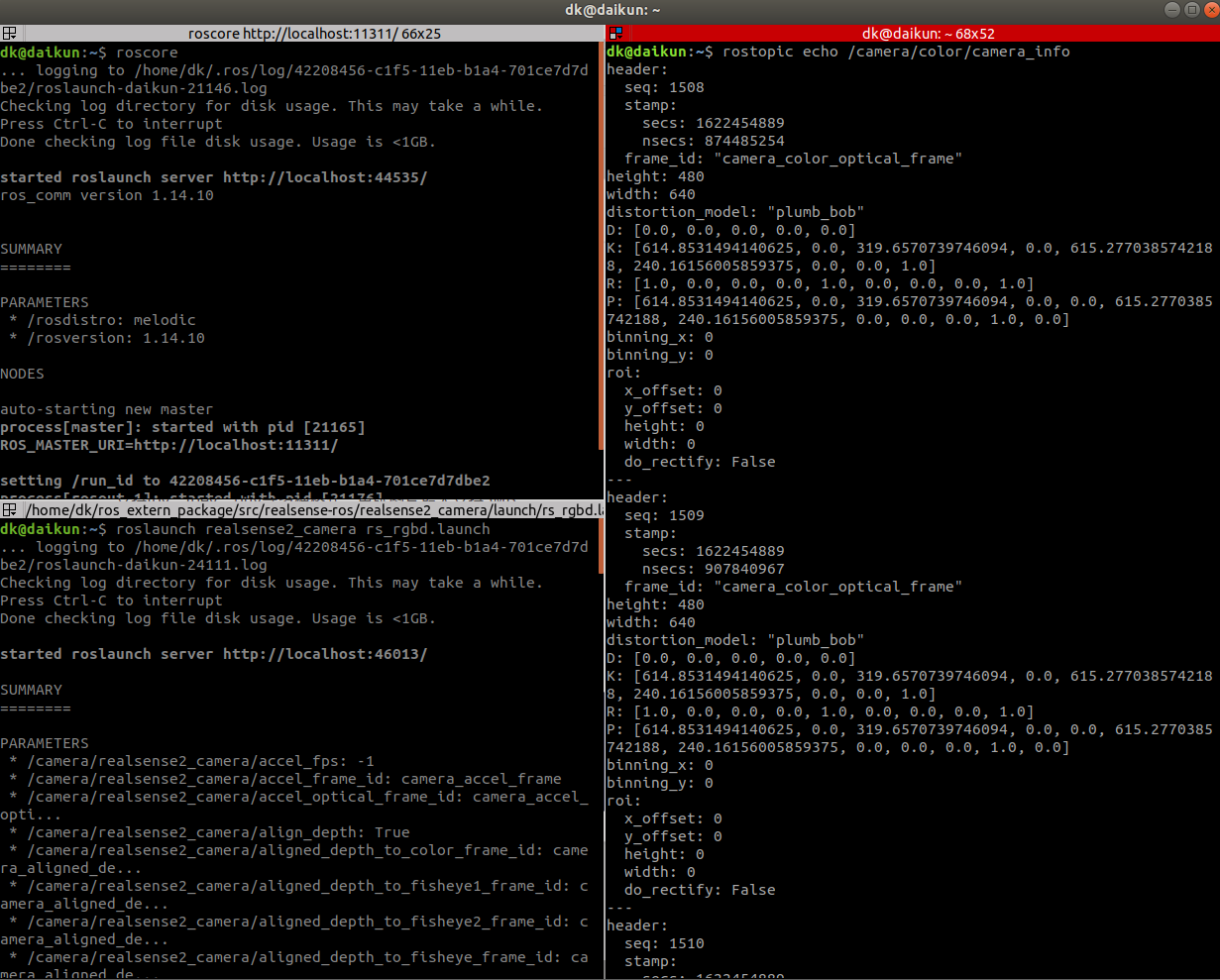

3.4获得rgb相机的内参

在这里插入图片描述
rostopic输出的好像是相机出厂时，给定的相机参数。如果想获得更加准确的话，需要进行标定。

https://www.dkcj.cn/info/9893.html
