一种内存池管理技术
本文介绍一种内存池管理技术。
在m公司工作了4年多，一直负责内存池模块问题的处理，比如内存越界，data abort 系统异常的处理，本文加以总结，以便后续参考。
读本文之前，先有个约定，本文中提到的pool指的就是内存池，buffer就是内存池中的一个存储单元，一个pool包含多个buffer。
1. 内存池整体规划
首先介绍下内存池的布局，pool共12个，pool[0]包含930个buffer,每个buffer的大小是 32 bytes, 12个pool的详细信息见下图：
2. buffer 的布局
2.1 buffer示意图

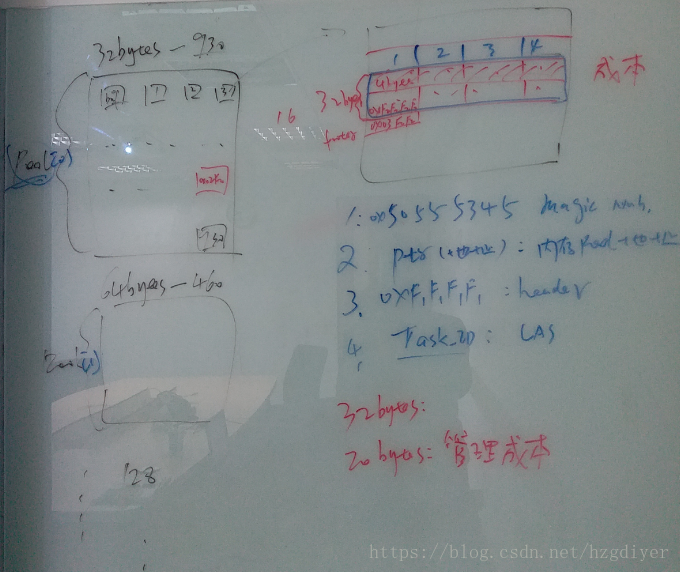

以pool[0] 为例介绍一下buffer的布局,示意图(将来画一个漂亮的图替代之)如下：
上图左半部分： pool[0]包含930个buffer,每个buffer 的大小是32bytes.
上图右半部分：是buffer[3]的内存布局，可见除了用户申请的32个bytes之外，还有20个bytes的额外开销(管理成本)，这20个bytes的额外开销包含5个4bytes: 4x4bytes 位于分配的内存之前(图中用1,2,3,4表示)，1x4bytes位于分配的内存之后。
| 头部的4x4bytes | 作用 | 解释 |
|---|---|---|
| 1(POOL_NEXT) | Next available buffer address | 如果当前buffer的状态为free,指的是本pool中下一个可用buffer的地址.如果当前状态的状态是allocated, 为magic number:0x50555345 |
| 2(POOL_ID) | 指向当前buffer所属pool 的info | 当前pool中的所有buffer 中的这一地址存储一样的地址。(后面会详细介绍pool info) |
| 3(HEAD) | 固定魔数: 0XF1F1F1F1 | Header |
| 4(TASK) | 当前buffer所属的owner | 当前buffer是被那个task申请的 |
| 尾部的1x4bytes | 作用 | 解释 |
|---|---|---|
| 1 | Buffer的footer | 后2个buffer固定0xF2F2,前2个buffer位当前buffer所在pool的index.上图为：0x03F2F2 |
要注意一点如果用户申请的内存小于32个bytes, 我们也会分配一个32个bytes的buffer给用户。 用户申请n个bytes, n<32, 系统会将[n+1,n+4]这4个bytes设置为0xF2F2F2F2, 我们把这个魔数叫做Footer. 上图中用户实际申请16个bytes,内存系统会将17直20这4个bytes设置为0xF2F2F2F2.

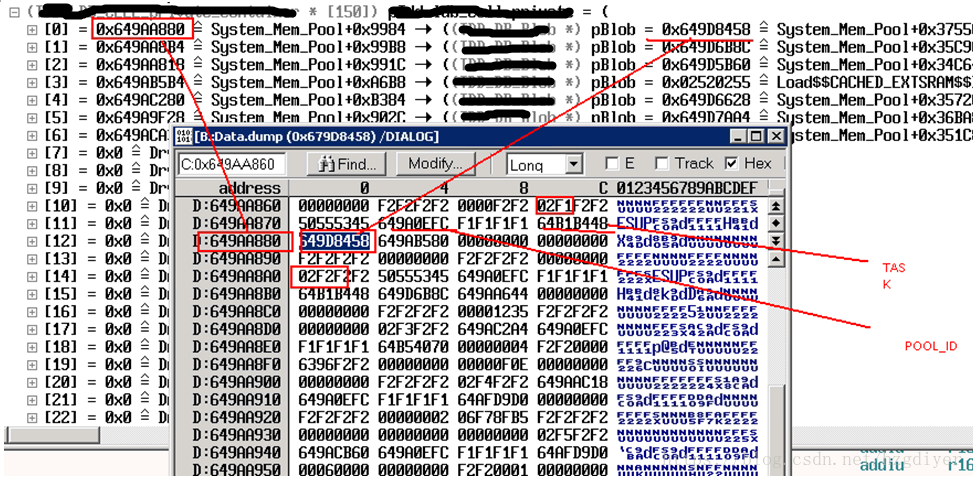

2.2 Trace32 恢复出的buffer布局
0x02F1F2F2: 是第0x02F1个buffer
接下来的52个bytes[0x649AA870, 0x649AA8A4]为第0x02F2个buffer的地址范围，可以对照上面的解释详细分析下这52个bytes:
0x50555345: 这个buffer的状态为allocated.
0x649A0EFC: 这个地址存储的是此buffer所属内存池的pool info.
0xF1F1F1F1: Header,
0x64B1B448: 这个buffer属于哪个task分配的。
[0x649A A880, 0x649A A89F]:这32个bytes 为实际分配的内存，其中有2个0xF2F2F2F2, 所以可以推测出用户实际申请的real size 为16 bytes 或者 24 bytes, 但是从目前的信息无法确实是16还是24. (参考第六节：内存系统的不足)
0x02F2F2F2：指示这是第0x02F2个buffer.
2.3 申请和释放buffer时的错误检查
通过以上分析，每个buffer有20 bytes的额外开销，这些开销对后续定位内存越界有很大的帮助。内存管理系统在用户申请/释放buffer时，会对buffer的布局进行检查。

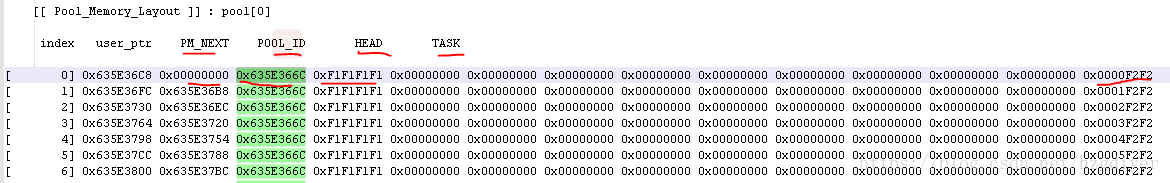

Pool初始化完后内部buffer如下。在分配内存时会检查 PM_NEXT/POOL_ID/HEAD信息是否正确，如果存在问题，会报异常出来，我们称简称这种错误为HEAD被踩.
Buffer被分配出去(Allocated)后的布局如下，在释放buffer时除了检查上述的HEAD被踩的情况，还需要检查是否FOOTER被踩
| 被踩类型 | 原因 |
|---|---|
| HEAD 被踩 | 前一个buffer发生越界，需要检查前一个buffer的内存布局是否正确。如果前一个buffer的HEAD也被踩，需要继续向前查前一个buffer. |
| FOOTER被踩 | (HEAD未被踩) 当前buffer越界，需要检查当前buffer所属task的上下文。 |
3. pool info介绍

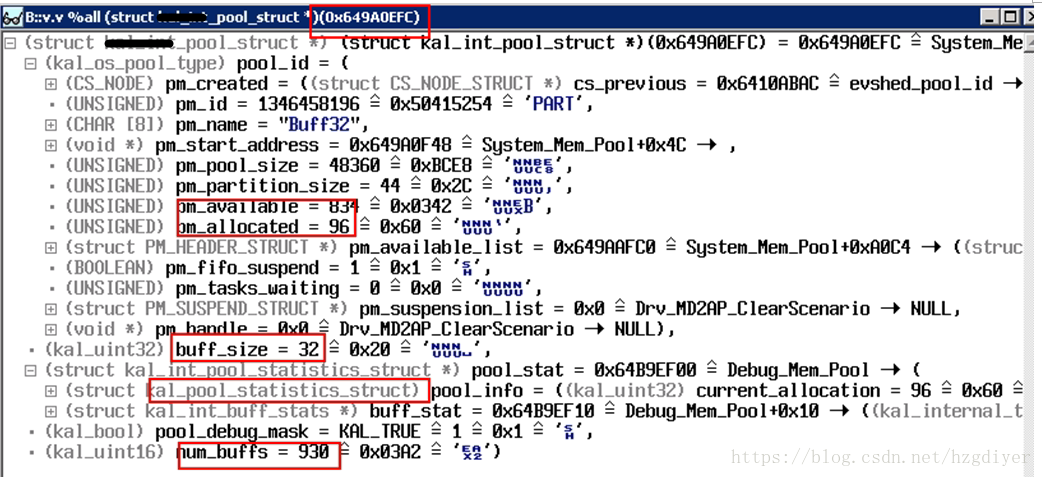

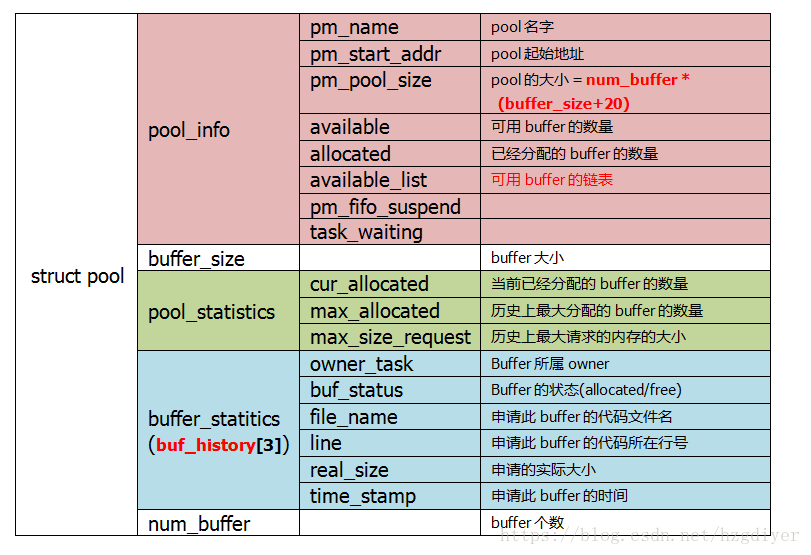

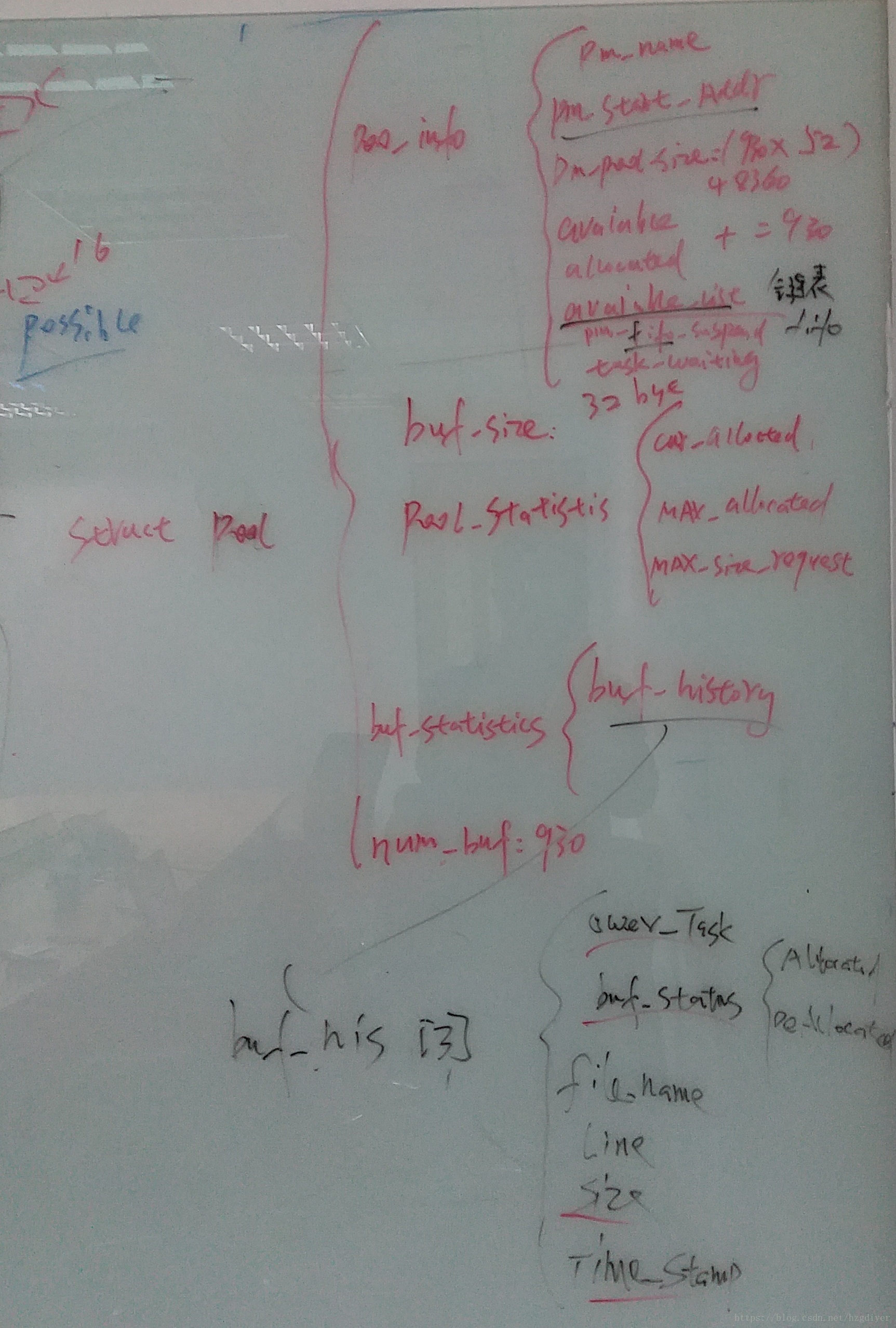

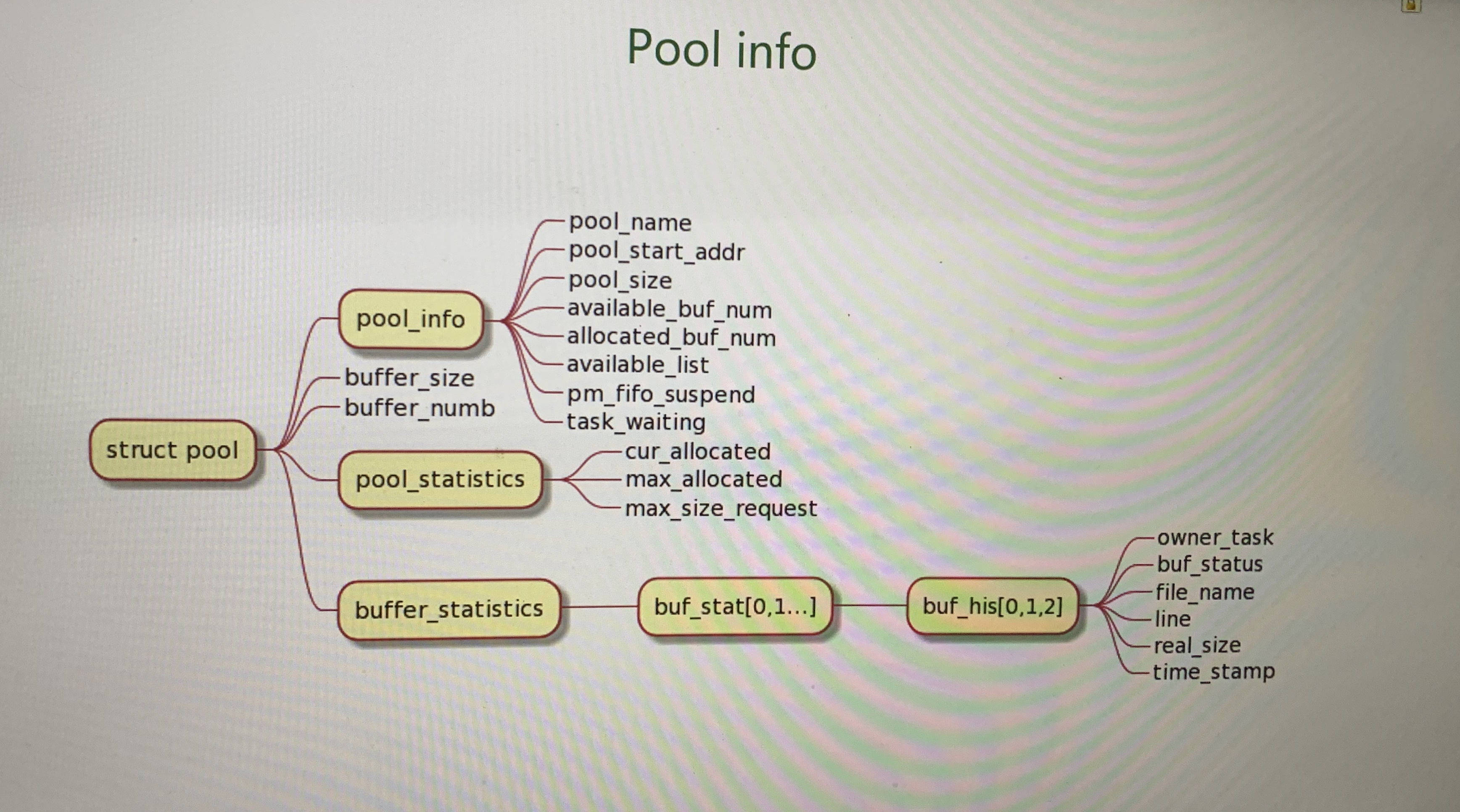

第2节中有介绍每个buffer的头部的4*4bytes中，有4个bytes(POOL_ID)存储的是当前buffer所属pool 的信息，pool结构体细节如下：
4. buffer statistics
第3节中提到了在pool的信息中存储了buffer的统计信息，也就是buffer的history，存储了3个数组。这3个数组中也包含了当前buffer的使用信息，这3个数组可以理解为一个环形队列，由于buffer只有2中状态:ALLOCATED/FREE, 所以这3个数组中的buffer_status依次只有如下可能：ALLOCATED/FREE/ ALLOCATED 或者FREE/ALLOCATED/FREE, 根据owner_task或buffer_status就可以推导出那个node 属于当前buffer的信息。

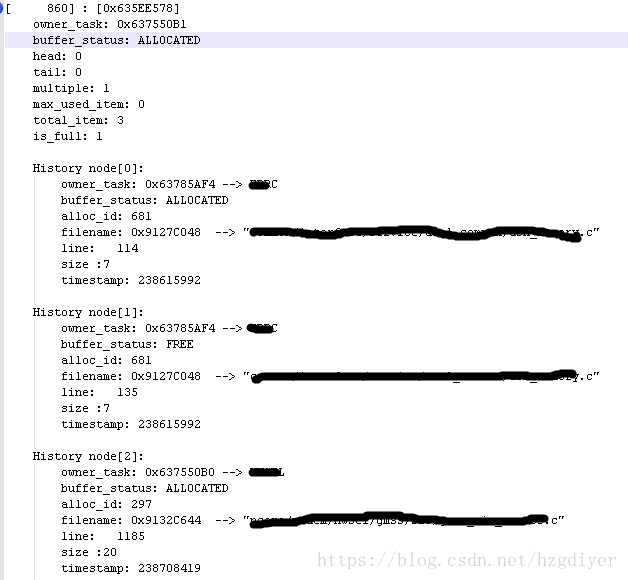

下图为buffer[860]对应的buf_statistics中的3个历史节点，通过以上分析，可知node[2]为当前buffer 对应的节点。
如果这个队列中出现了2个ALLOCATED或者FREE依次出现，就表明程序存在bug。举例：History node[0].buffer_status等于ALLOCATED，History node[1].buffer_status也等于ALLOCATED, 则程序存在bug.
5. pool中可用的buffer链表

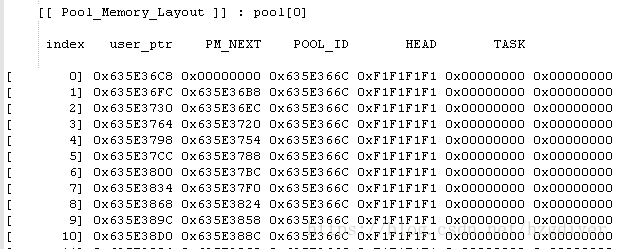

第3节中提到了在pool的信息中存储了可用buffer的链表available_list，另外在第2节中提到的buffer头中的POOL_NEXT,这2者之间存在关联，我们摘取Pool中的buffer初始化状态：
user_ptr是buffer中实际内存的地址(不包含buffer头部的16 bytes (0x10)的额外开销)，PM_NEXT是buffer中开头地址（包含buffer头部的16bytes的额外开销）
buffer[n]中的PM_NEXT+0x10 指向buffer[n-1]中user_ptr
比如，buf[8]中的PM_NEXT(0x635E 3824 + 0x10)指向buf[7]中的user_ptr（0x635E 3834）
通过上图可以推测，以pool[0]为例(930个buffer), pool[0]初始化时，pool info中的available_list存储的是buffer[929]中的user_ptr, 当用户第1次申请buffer(小于等于32 bytes)时, 会将buffer[929]中PM_NEXT+0x10赋值给available_list，依次类推….,所以pool中的buffer是从后往前依次使用的。
扩展：释放内存时，内存系统怎么处理呢？
一种可能是：假设buffer[x]要释放，当前available_list.head 指向的是buffer[800], 伪代码如下：
buffer[x].PM_NEXT = buffer[800].user_ptr – 0x10;
avaialble_list.head = buffer[x].user_ptr;
这种做法的特点是：被释放的内存会很快被再次分配出去
还有一种可能是：假设buffer[x]要释放， available_list.tail 指向的是buffer[0], 伪代码如下：
buffer[0].PM_NEXT = buffer[x].user_ptr – 0x10;
buffer[x].PM_NEXT = NULL;
这种做法的特点是：被释放的内存会最后被分配出去，符合FIFO. 还记得pool_info.pm_fifo_suspend吗？推测和内存释放的策略有关系。
6. 内存系统中的不足和可改善之处
第5章提到的available_list，其实可以不用链表，如果为了节省空间的话，只需要存储一个地址即可：指向下一个可用的buffer的user_ptr. 但是这样做的缺点时，如果buffer中的PM_NEXT由于内存越界被踩的话，可用buffer链表可能会断掉。
此内存系统在free buffer时，没有clean buffer. 从已经分配buffer中存在多个0xF2F2F2F2就证明了这一点。 难道是为了提高程序的运行效率？
尽可能少的报异常出来
如果只是踩了buffer自己的Footer(0xF2F2F2F2),是不是可以考虑不报异常出来，尽可能让程序运行下去呢？提高用户体验。
第1节提到的每个pool中的buffer个数是固定的，所以每一代产品都需要评估这个数量是否够用。如果buffer被申请完了，再申请的话，就会报错(pool_info.task_waiting推测与此有关，如果申请不到，task是否需要等待，此内存池系统无内存回收机制)。另外，pool_info.buf_statistic.time_stamp存储了buffer申请的时间，是不是可以考虑，如果某个buffer长久不释放的话，需要让buffer申请者检查下程序是否存在bug, 从而控制buffer的无限制扩大。
7. 扩展
use_after_free检查
buffer头中的PM_NEXT，如果不是0x50555345，则表示buffer为free状态，如果这时要访问此buffer,则发生use_after_free.
可以考虑在debug版本下打开此功能。release版本下打开会影响性能。
