linux环境内存分配原理

Linux的虚拟内存管理有几个关键概念：

Linux 虚拟地址空间如何分布？malloc和free是如何分配和释放内存？如何查看堆内内存的碎片情况？既然堆内内存brk和sbrk不能直接释放，为什么不全部使用 mmap 来分配，munmap直接释放呢 ？

Linux 的虚拟内存管理有几个关键概念：
1、每个进程都有独立的虚拟地址空间，进程访问的虚拟地址并不是真正的物理地址；
2、虚拟地址可通过每个进程上的页表(在每个进程的内核虚拟地址空间)与物理地址进行映射，获得真正物理地址；
3、如果虚拟地址对应物理地址不在物理内存中，则产生缺页中断，真正分配物理地址，同时更新进程的页表；如果此时物理内存已耗尽，则根据内存替换算法淘汰部分页面至物理磁盘中。


一、Linux 虚拟地址空间如何分布？
Linux 使用虚拟地址空间，大大增加了进程的寻址空间，由低地址到高地址分别为：
1、只读段：该部分空间只能读，不可写；(包括：代码段、rodata 段(C常量字符串和#define定义的常量) )
2、数据段：保存全局变量、静态变量的空间；
3、堆 ：就是平时所说的动态内存， malloc/new 大部分都来源于此。其中堆顶的位置可通过函数 brk 和 sbrk 进行动态调整。
4、文件映射区域 ：如动态库、共享内存等映射物理空间的内存，一般是 mmap 函数所分配的虚拟地址空间。
5、栈：用于维护函数调用的上下文空间，一般为 8M ，可通过 ulimit –s 查看。
6、内核虚拟空间：用户代码不可见的内存区域，由内核管理(页表就存放在内核虚拟空间)。
下图是 32 位系统典型的虚拟地址空间分布(来自《深入理解计算机系统》)。

32 位系统有4G 的地址空间::

      其中 0x08048000~0xbfffffff 是用户空间，0xc0000000~0xffffffff 是内核空间，包括内核代码和数据、与进程相关的数据结构（如页表、内核栈）等。另外，%esp 执行栈顶，往低地址方向变化；brk/sbrk 函数控制堆顶_edata往高地址方向变化。

64位系统结果怎样呢？ 64 位系统是否拥有 2^64 的地址空间吗？
事实上， 64 位系统的虚拟地址空间划分发生了改变：
1、地址空间大小不是2^32，也不是2^64，而一般是2^48。

因为并不需要 2^64 这么大的寻址空间，过大空间只会导致资源的浪费。64位Linux一般使用48位来表示虚拟地址空间，40位表示物理地址，

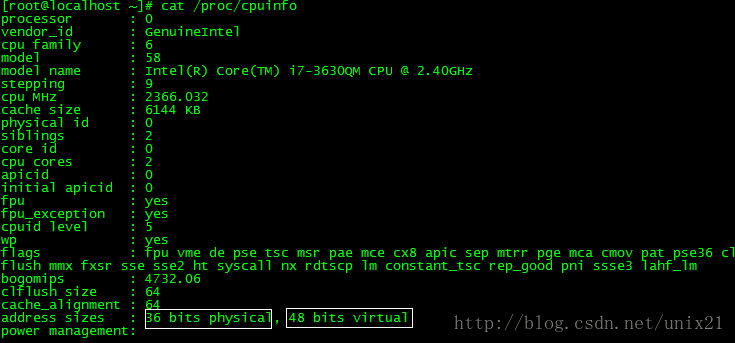

这可通过#cat  /proc/cpuinfo 来查看：

2、其中，0x0000000000000000~0x00007fffffffffff 表示用户空间， 0xFFFF800000000000~ 0xFFFFFFFFFFFFFFFF 表示内核空间，共提供 256TB(2^48) 的寻址空间。
这两个区间的特点是，第 47 位与 48~63 位相同，若这些位为 0 表示用户空间，否则表示内核空间。
3、用户空间由低地址到高地址仍然是只读段、数据段、堆、文件映射区域和栈；

二、malloc和free是如何分配和释放内存？

如何查看进程发生缺页中断的次数？

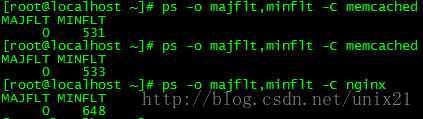

         用# ps -o majflt,minflt -C program 命令查看

          majflt代表major fault，中文名叫大错误，minflt代表minor fault，中文名叫小错误。

          这两个数值表示一个进程自启动以来所发生的缺页中断的次数。

可以用命令ps -o majflt minflt -C program来查看进程的majflt, minflt的值，这两个值都是累加值，从进程启动开始累加。在对高性能要求的程序做压力测试的时候，我们可以多关注一下这两个值。
如果一个进程使用了mmap将很大的数据文件映射到进程的虚拟地址空间，我们需要重点关注majflt的值，因为相比minflt，majflt对于性能的损害是致命的，随机读一次磁盘的耗时数量级在几个毫秒，而minflt只有在大量的时候才会对性能产生影响。

发成缺页中断后，执行了那些操作？

当一个进程发生缺页中断的时候，进程会陷入内核态，执行以下操作：
1、检查要访问的虚拟地址是否合法
2、查找/分配一个物理页
3、填充物理页内容（读取磁盘，或者直接置0，或者啥也不干）
4、建立映射关系（虚拟地址到物理地址）
重新执行发生缺页中断的那条指令
如果第3步，需要读取磁盘，那么这次缺页中断就是majflt，否则就是minflt。

内存分配的原理

从操作系统角度来看，进程分配内存有两种方式，分别由两个系统调用完成：brk和mmap（不考虑共享内存）。

1、brk是将数据段(.data)的最高地址指针_edata往高地址推；

2、mmap是在进程的虚拟地址空间中（堆和栈中间，称为文件映射区域的地方）找一块空闲的虚拟内存。

     这两种方式分配的都是虚拟内存，没有分配物理内存。在第一次访问已分配的虚拟地址空间的时候，发生缺页中断，操作系统负责分配物理内存，然后建立虚拟内存和物理内存之间的映射关系。

在标准C库中，提供了malloc/free函数分配释放内存，这两个函数底层是由brk，mmap，munmap这些系统调用实现的。

下面以一个例子来说明内存分配的原理：

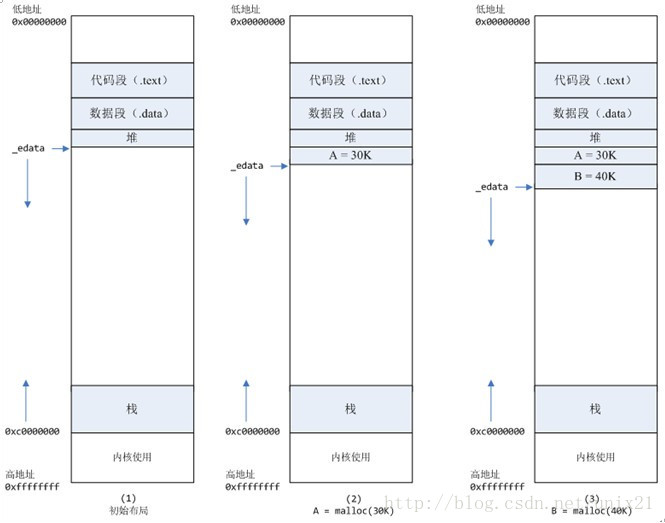

情况一、malloc小于128k的内存，使用brk分配内存，将_edata往高地址推(只分配虚拟空间，不对应物理内存(因此没有初始化)，第一次读/写数据时，引起内核缺页中断，内核才分配对应的物理内存，然后虚拟地址空间建立映射关系)，如下图：

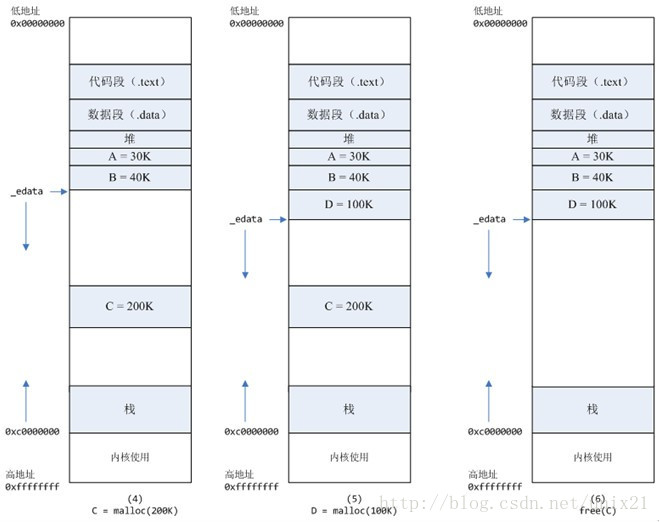

情况二、malloc大于128k的内存，使用mmap分配内存，在堆和栈之间找一块空闲内存分配(对应独立内存，而且初始化为0)，如下图：

真相大白
说完内存分配的原理，那么被测模块在内核态cpu消耗高的原因就很清楚了：每次请求来都malloc一块2M的内存，默认情况下，malloc调用mmap分配内存，请求结束的时候，调用munmap释放内存。假设每个请求需要6个物理页，那么每个请求就会产生6个缺页中断，在2000的压力下，每秒就产生了10000多次缺页中断，这些缺页中断不需要读取磁盘解决，所以叫做minflt；缺页中断在内核态执行，因此进程的内核态cpu消耗很大。缺页中断分散在整个请求的处理过程中，所以表现为分配语句耗时（10us）相对于整条请求的处理时间（1000us）比重很小。

解决办法
将动态内存改为静态分配，或者启动的时候，用malloc为每个线程分配，然后保存在threaddata里面。但是，由于这个模块的特殊性，静态分配，或者启动时候分配都不可行。另外，Linux下默认栈的大小限制是10M，如果在栈上分配几M的内存，有风险。
禁止malloc调用mmap分配内存，禁止内存紧缩。
在进程启动时候，加入以下两行代码：
mallopt(M_MMAP_MAX, 0); // 禁止malloc调用mmap分配内存
mallopt(M_TRIM_THRESHOLD, -1); // 禁止内存紧缩
效果：加入这两行代码以后，用ps命令观察，压力稳定以后，majlt和minflt都为0。进程的系统态cpu从20降到10。

三、如何查看堆内内存的碎片情况 ？

glibc 提供了以下结构和接口来查看堆内内存和 mmap 的使用情况。
struct mallinfo {
  int arena;            /* non-mmapped space allocated from system */
  int ordblks;         /* number of free chunks */
  int smblks;          /* number of fastbin blocks */
  int hblks;             /* number of mmapped regions */
  int hblkhd;           /* space in mmapped regions */
  int usmblks;        /* maximum total allocated space */
  int fsmblks;         /* space available in freed fastbin blocks */
  int uordblks;        /* total allocated space */
  int fordblks;         /* total free space */
  int keepcost;       /* top-most, releasable (via malloc_trim) space */
};

/*返回heap(main_arena)的内存使用情况，以 mallinfo 结构返回 */
struct mallinfo mallinfo();

/* 将heap和mmap的使用情况输出到stderr*/
void malloc_stats();

可通过以下例子来验证mallinfo和malloc_stats输出结果。
#include <stdlib.h>
#include <stdio.h>
#include <string.h>
#include <unistd.h>
#include <sys/mman.h>
#include <malloc.h>

size_t  heap_malloc_total, heap_free_total,mmap_total, mmap_count;

void print_info()
{
    struct mallinfo mi = mallinfo();

    printf("count by itself:\n");
    printf("\theap_malloc_total=%lu heap_free_total=%lu heap_in_use=%lu\n\tmmap_total=%lu mmap_count=%lu\n",
              heap_malloc_total*1024, heap_free_total*1024, heap_malloc_total*1024-heap_free_total*1024,
              mmap_total*1024, mmap_count);

 printf("count by mallinfo:\n");
 printf("\theap_malloc_total=%lu heap_free_total=%lu heap_in_use=%lu\n\tmmap_total=%lu mmap_count=%lu\n",
             mi.arena, mi.fordblks, mi.uordblks,
             mi.hblkhd, mi.hblks);

 printf("from malloc_stats:\n");
 malloc_stats();
}

#define ARRAY_SIZE 200
int main(int argc, char** argv)
{
    char** ptr_arr[ARRAY_SIZE];
    int i;
    for( i = 0; i < ARRAY_SIZE; i++)
    {
            ptr_arr[i] = malloc(i * 1024);
            if ( i < 128)                                      //glibc默认128k以上使用mmap
            {
                    heap_malloc_total += i;
            }
            else
            {
                    mmap_total += i;
                   mmap_count++;
            }
    }
    print_info();

    for( i = 0; i < ARRAY_SIZE; i++)
    {
           if ( i % 2 == 0)
                continue;
           free(ptr_arr[i]);

           if ( i < 128)
           {
                   heap_free_total += i;
           }
           else
           {
                  mmap_total -= i;
                  mmap_count--;
           }
    }

    printf("\nafter free\n");
    print_info();

    return 1;
}

该例子第一个循环为指针数组每个成员分配索引位置 (KB) 大小的内存块，并通过 128 为分界分别对 heap 和 mmap 内存分配情况进行计数；
第二个循环是 free 索引下标为奇数的项，同时更新计数情况。通过程序的计数与mallinfo/malloc_stats 接口得到结果进行对比，并通过 print_info打印到终端。


下面是一个执行结果：
count by itself:
        heap_malloc_total=8323072 heap_free_total=0 heap_in_use=8323072
        mmap_total=12054528 mmap_count=72

count by mallinfo:
        heap_malloc_total=8327168 heap_free_total=2032 heap_in_use=8325136
        mmap_total=12238848 mmap_count=72

from malloc_stats:
Arena 0:
system bytes     =    8327168
in use bytes     =    8325136
Total (incl. mmap):
system bytes     =   20566016
in use bytes     =   20563984
max mmap regions =         72
max mmap bytes   =   12238848

after free
count by itself:
        heap_malloc_total=8323072 heap_free_total=4194304 heap_in_use=4128768
        mmap_total=6008832 mmap_count=36

count by mallinfo:
        heap_malloc_total=8327168 heap_free_total=4197360 heap_in_use=4129808
        mmap_total=6119424 mmap_count=36

from malloc_stats:
Arena 0:
system bytes     =    8327168
in use bytes     =    4129808
Total (incl. mmap):
system bytes     =   14446592
in use bytes     =   10249232
max mmap regions =         72
max mmap bytes   =   12238848

由上可知，程序统计和mallinfo 得到的信息基本吻合，其中 heap_free_total 表示堆内已释放的内存碎片总和。

       如果想知道堆内究竟有多少碎片，可通过 mallinfo 结构中的 fsmblks 、smblks 、ordblks 值得到，这些值表示不同大小区间的碎片总个数，这些区间分别是 0~80 字节，80~512 字节，512~128k。如果 fsmblks 、 smblks 的值过大，那碎片问题可能比较严重了。
    不过， mallinfo 结构有一个很致命的问题，就是其成员定义全部都是 int ，在 64 位环境中，其结构中的 uordblks/fordblks/arena/usmblks 很容易就会导致溢出，应该是历史遗留问题，使用时要注意！

四、既然堆内内存brk和sbrk不能直接释放，为什么不全部使用 mmap 来分配，munmap直接释放呢？
        既然堆内碎片不能直接释放，导致疑似“内存泄露”问题，为什么 malloc 不全部使用 mmap 来实现呢(mmap分配的内存可以会通过 munmap 进行 free ，实现真正释放)？而是仅仅对于大于 128k 的大块内存才使用 mmap ？

        其实，进程向 OS 申请和释放地址空间的接口 sbrk/mmap/munmap 都是系统调用，频繁调用系统调用都比较消耗系统资源的。并且， mmap 申请的内存被 munmap 后，重新申请会产生更多的缺页中断。例如使用 mmap 分配 1M 空间，第一次调用产生了大量缺页中断 (1M/4K 次 ) ，当munmap 后再次分配 1M 空间，会再次产生大量缺页中断。缺页中断是内核行为，会导致内核态CPU消耗较大。另外，如果使用 mmap 分配小内存，会导致地址空间的分片更多，内核的管理负担更大。
        同时堆是一个连续空间，并且堆内碎片由于没有归还 OS ，如果可重用碎片，再次访问该内存很可能不需产生任何系统调用和缺页中断，这将大大降低 CPU 的消耗。 因此， glibc 的 malloc 实现中，充分考虑了 sbrk 和 mmap 行为上的差异及优缺点，默认分配大块内存 (128k) 才使用 mmap 获得地址空间，也可通过 mallopt(M_MMAP_THRESHOLD, <SIZE>) 来修改这个临界值。

五、如何查看进程的缺页中断信息？
可通过以下命令查看缺页中断信息
ps -o majflt,minflt -C <program_name>
ps -o majflt,minflt -p <pid>
其中:: majflt 代表 major fault ，指大错误；

           minflt 代表 minor fault ，指小错误。

这两个数值表示一个进程自启动以来所发生的缺页中断的次数。
其中 majflt 与 minflt 的不同是::

        majflt 表示需要读写磁盘，可能是内存对应页面在磁盘中需要load 到物理内存中，也可能是此时物理内存不足，需要淘汰部分物理页面至磁盘中。

参看:: http://blog.163.com/xychenbaihu@yeah/blog/static/132229655201210975312473/

六、除了 glibc 的 malloc/free ，还有其他第三方实现吗？

        其实，很多人开始诟病 glibc 内存管理的实现，特别是高并发性能低下和内存碎片化问题都比较严重，因此，陆续出现一些第三方工具来替换 glibc 的实现，最著名的当属 google 的tcmalloc和facebook 的jemalloc 。
        网上有很多资源，可以自己查(只用使用第三方库，代码不用修改，就可以使用第三方库中的malloc)。

参考资料：
《深入理解计算机系统》第 10 章
http://www.kernel.org/doc/Documentation/x86/x86_64/mm.txt

https://www.ibm.com/developerworks/cn/linux/l-lvm64/

http://www.kerneltravel.net/journal/v/mem.htm

http://blog.csdn.net/baiduforum/article/details/6126337

http://www.nosqlnotes.net/archives/105

原文地址：http://blog.163.com/xychenbaihu@yeah/blog/static/132229655201210975312473/
