用 Python 实现答题卡识别！
作者 | 棒子胡豆
来源丨CSDN博客
答题卡素材图片：
思路
读入图片，做一些预处理工作。
进行轮廓检测，然后找到该图片最大的轮廓，就是答题卡部分。
进行透视变换，以去除除答题卡外的多余部分，并且可以对答题卡进行校正。
再次检测轮廓，定位每个选项。
对选项圆圈先按照竖坐标排序，再按照行坐标排序，这样就从左到右从上到下的获得了每个选项轮廓。
对每个选项轮廓进行检查，如果某个选项轮廓中的白色点多，说明该选项被选中，否则就是没被选上。
细节部分看过程：

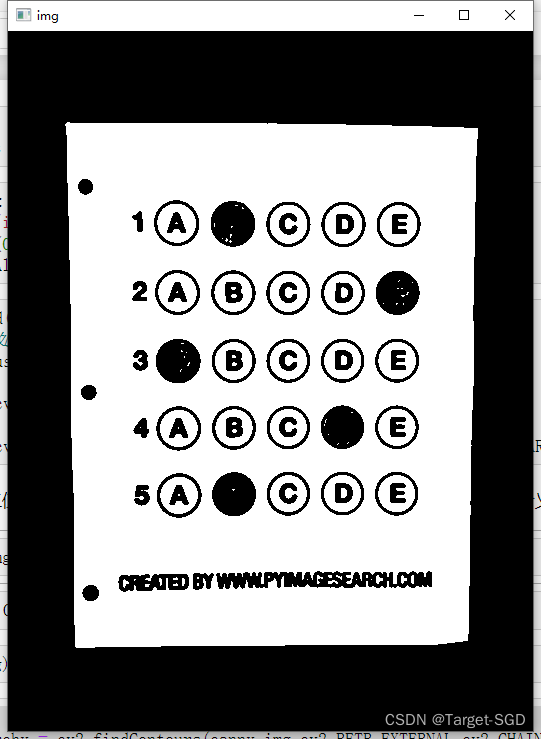

1、预处理（去噪，灰度，二值化）
img = cv2.imread("1.png",1)
#高斯去噪
img_gs = cv2.GaussianBlur(img,[5,5],0)
# 转灰度
img_gray = cv2.cvtColor(img_gs,cv2.COLOR_BGR2GRAY)
# 自适应二值化
_,binary_img = cv2.threshold(img_gray,0,255,cv2.THRESH_OTSU|cv2.THRESH_BINARY)注：cv2.THRESH_OTSU|cv2.THRESH_BINARY，该参数指的是自适应阈值+反二值化，做自适应阈值的时候阈值要设置为0
2、轮廓检测
# 找轮廓
contours, hierarchy = cv2.findContours(binary_img,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_NONE)
# 按照轮廓的面积从大到小排序
cnts = sorted(contours,key = cv2.contourArea,reverse=True)

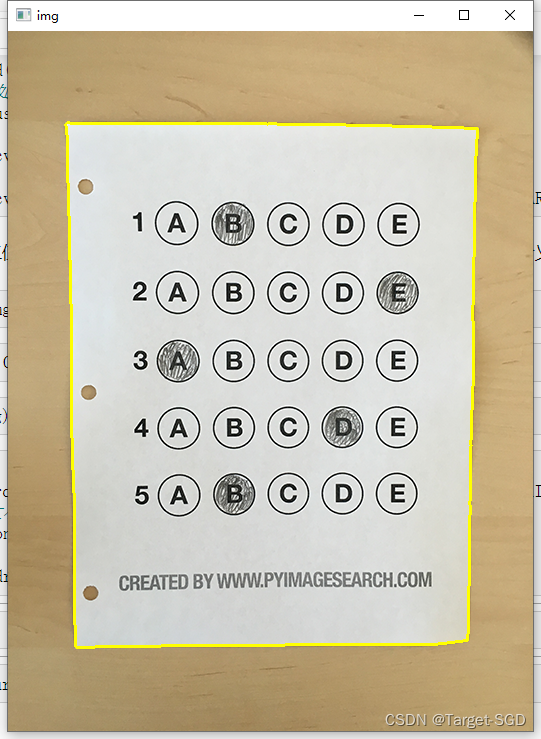

# 画轮廓
draw_img = cv2.drawContours(img.copy(),cnts[0],-1,(0,255,255),2)注：findContours函数，传入的图像应该是二值图像，cv2.RETR_EXTERNAL指的是只检测外部轮廓，cv2.CHAIN_APPROX_NONE指的返回轮廓上的所有点。
# 轮廓近似
# 阈值，一般为轮廓长度的2%
alpha = 0.02*cv2.arcLength(cnts[0],True)
approxCurve = cv2.approxPolyDP(cnts[0],alpha,True)
draw_img = cv2.drawContours(img.copy(),[approxCurve],-1,(255,0,0),2)这里做轮廓近似的目的是，之前检测到的轮廓看似是一个多边形，其实本质上是只是点集。
cv2.approxPolyDP(contour,epsilon,True)，多边形逼近，第一个参数是点集，第二个参数是精度（原始轮廓的边界点与拟合多边形之间的最大距离），第三个参数指新产生的轮廓是否需要闭合，返回值approxCurve为多边形的点集（按照逆时针排序）。与该函数类似的函数还有cv2.boundingRect（矩形包围框）cv2.minAreaRect（最小包围矩形框），cv2.minEnclosingCircle（最小包围圆形）cv2.filtEllipse（最优拟合椭圆）cv2.filtLine（最优拟合直线），cv2.minEnclosingTriangle（最小外包三角形）
3、透视变换
#透视变换
# 矩形的四个顶点为approxCurve[0][0],approxCurve[1][0],approxCurve[2][0],approxCurve[3][0]
# 分别表示矩形的TL,BL,BR,TR四个点
a1 = list(approxCurve[0][0])
a2 = list(approxCurve[1][0])
a3 = list(approxCurve[2][0])
a4 = list(approxCurve[3][0])
# 原始矩阵
mat1 = np.array([a1,a2,a3,a4],dtype = np.float32)# 计算矩形的w和h
w1 = int(np.sqrt((a1[0]-a4[0])**2+(a1[1]-a4[1])**2))
w2 = int(np.sqrt((a2[0]-a3[0])**2+(a2[1]-a3[1])**2))
h1 = int(np.sqrt((a1[0]-a2[0])**2+(a1[1]-a2[1])**2))
h2 = int(np.sqrt((a3[0]-a4[0])**2+(a3[1]-a4[1])**2))
w,h=max(w1,w2),max(h1,h2)
# 计算透视变换后的坐标
new_a1 = [0,0]
new_a2 = [0,h]
new_a3 = [w,h]
new_a4 = [w,0]
# 目标矩阵
mat2 = np.array([new_a1,new_a2,new_a3,new_a4],dtype = np.float32)
# 透视变换矩阵
mat = cv2.getPerspectiveTransform(mat1,mat2)
# 进行透视变换

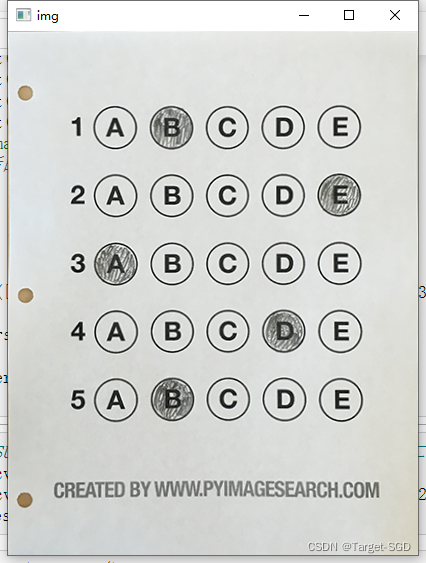

res = cv2.warpPerspective(img,mat,(w,h))
imshow((res))
透视变换的计算步骤：
首先获取原图多边形的四个顶点，注意顶点顺序。
然后构造原始顶点矩阵。
计算矩形长宽，构造变换后的目标矩阵。
获取原始矩阵到目标矩阵的透视变换矩阵
进行透视变换
4、轮廓检测，检测每个选项
res_gray = cv2.cvtColor(res,cv2.COLOR_BGR2GRAY)
_,binary_res = cv2.threshold(res_gray,0,255,cv2.THRESH_OTSU|cv2.THRESH_BINARY_INV)
contours = cv2.findContours(binary_res,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_NONE)[0]
dst = cv2.drawContours(res.copy(),contours,-1,(0,0,255),1)
imshow(dst)
筛选选项轮廓
# 挑选合适的轮廓
def check(contours):ans = []for i in contours:area = float(cv2.contourArea(i))length = float(cv2.arcLength(i,True))if area<=0 or length<=0:continueif area/length >7.05 and area/length<10.5:ans.append(i)return ans
ans_contours = check(contours)

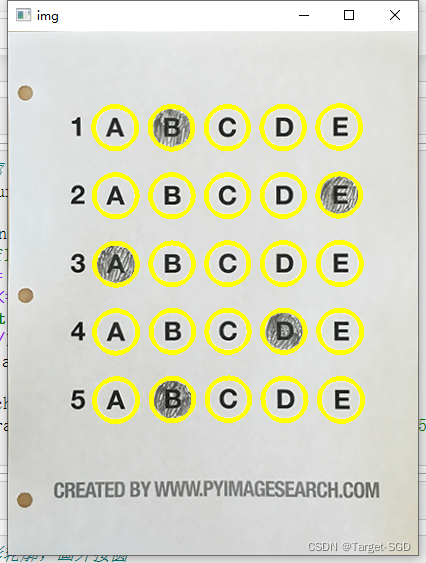

dst_new = cv2.drawContours(res.copy(),ans_contours,-1,(0,255,255),3 )
imshow(dst_new)
5、画轮廓的外接圆，排序，定位每个选项
# 遍历每一个圆形轮廓，画外接圆
circle = []
for i in ans_contours:(x,y),r = cv2.minEnclosingCircle(i)center = (int(x),int(y))r = int(r)circle.append((center,r))
# 按照外接圆的水平坐标排序center[1]，也就是圆心的高度h，或者y坐标
circle.sort(key = lambda x:x[0][1])
A = []
for i in range(1,6):now = circle[(i-1)*5:i*5]now.sort(key = lambda x:x[0][0])A.extend(now)每个选项按照圆心从左到右，从上到下的顺序保存在了A中
6、选项检测
思路：对于A中的每个选项圆，计算它有所覆盖的坐标，然后判断这些坐标在二值图像中对应的值，统计白色点的个数， 如果白色点所占的比例比较大的话，说明该选项被选中。
def dots_distance(dot1,dot2):#计算二维空间中两个点的距离return ((dot1[0]-dot2[0])**2+(dot1[1]-dot2[1])**2)**0.5
def count_dots(center,radius):#输入圆的中心点与半径，返回圆内所有的坐标dots = []for i in range(-radius,radius+1):for j in range(-radius,radius+1):dot2 = (center[0]+i,center[1]+j)if dots_distance(center,dot2) <= radius:dots.append(dot2)return dotsda = []
for i in A:dots = count_dots(i[0],i[1])all_dots = len(dots)whilt_dots = 0for j in dots:if binary_res[j[1]][j[0]] == 255:whilt_dots = whilt_dots+1if whilt_dots/all_dots>=0.4:da.append(1)else:da.append(0)
da = np.array(da)
da = np.reshape(da,(5,5))
这样每个答题卡就转换成了一个二维数组，接下来在做一些简单的收尾工作就可以了。
