【MATLAB】二维矩阵可视化 MATLAB绘图

编程日记 2024-10-19 05:40:00

基本绘图函数

1、plot(y)

如果y是向量，则采用向量的索引值作为横坐标值，以向量元素的值作为纵坐标值。

如果y是实数矩阵，则相当于对y的每一列进行二维绘图。

如果y是复数组成的向量，则相当于plot(real(y),imag(y))。

2、plot(x,y)

当x和y都是矢量，如果其长度相等，则以x为横坐标，y为纵坐标。

当x为矢量，y是有一维与x同维的矩阵时，则以x为共同的横坐标绘制多条不同颜色的曲线，曲线的条数由y的另一维决定。

当x，y是同维的矩阵时，则以x和y对应的列元素为横纵坐标分别绘制曲线，曲线条数等于矩阵的列数。

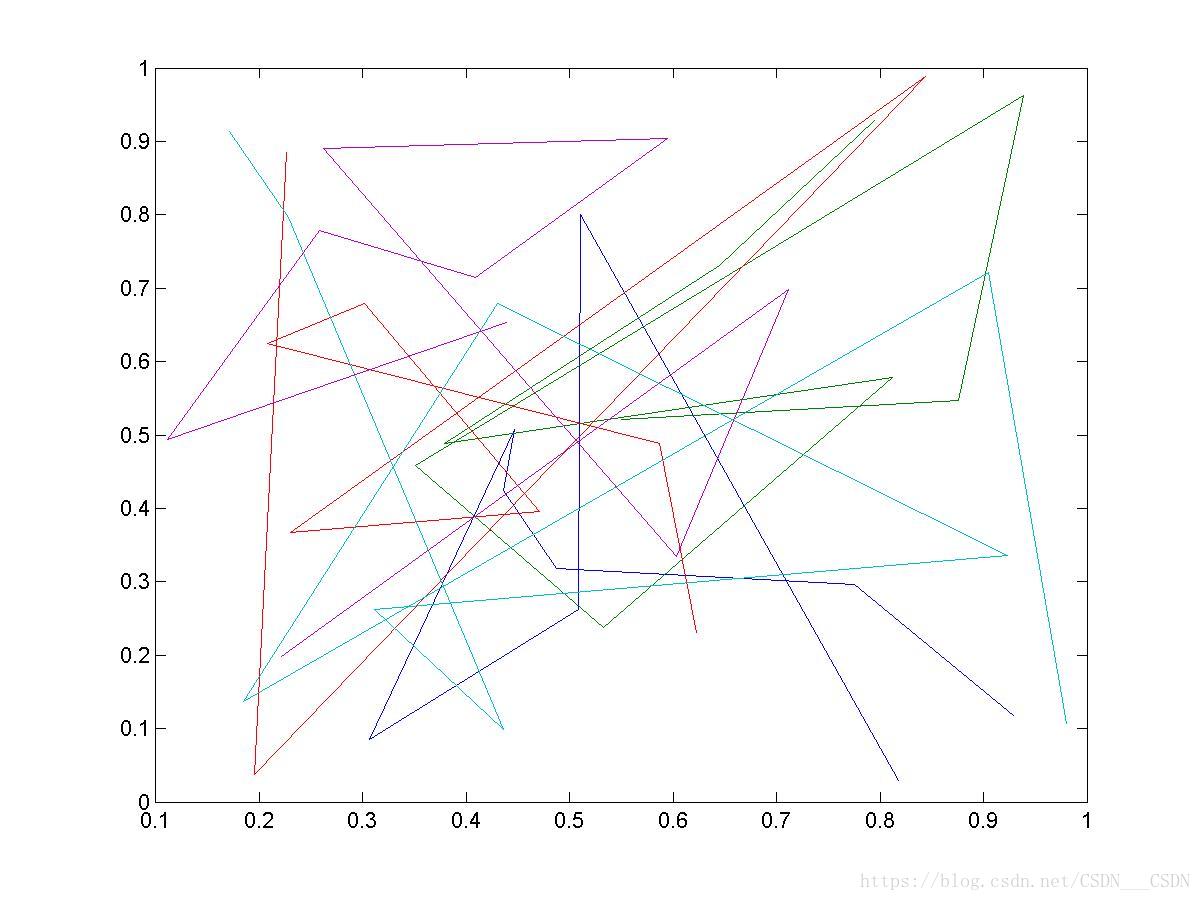

clear all;
x=1:7;
y=magic(7);
plot(x,y);clear all;
x=1:7;
y=magic(7);
plot(x,y)

3、plot(x,y,s)

s是对二维绘图的线型和颜色等进行设置。

二维绘图常用设置
线型	说明	标记符	说明	颜色	说明
-	实线（默认）	+	加号符	r	红色
--	虚线	o	空心圆	g	绿色
：	点线	*	星号	b	蓝色
-.	点划线	.	实心圆	c	青绿色
		x	叉号符	m	洋红色
		s	正方形	y	黄色
		d	菱形	k	黑色
		^	上三角形	w	白色
		v	下三角形
		>	右三角形
		<	左三角形
		p	正五边形
		h	六边形

clear all;
x=0.01:0.3:2*pi;
y=cos(x+0.5)+2;
subplot(2,2,1);
plot(x,y,'k');
subplot(2,2,2);
plot(x,y,'k.');
subplot(2,2,3);
plot(x,y,'k-^');%表示用黑色的实线（默认）连接各点，各点采用上三角标记。
subplot(2,2,4);
plot(x,y,'k^');

函数plot()绘图的PropertyName
PropertyName	说明	取值
LineWidth	线宽	数字，单位是points
MarkerEdgeColor	标记点边框的颜色	颜色字符
MarkerFaceColor	标记点内部填充颜色	颜色字符
MarkerSize	标记点大小	数字，单位是points

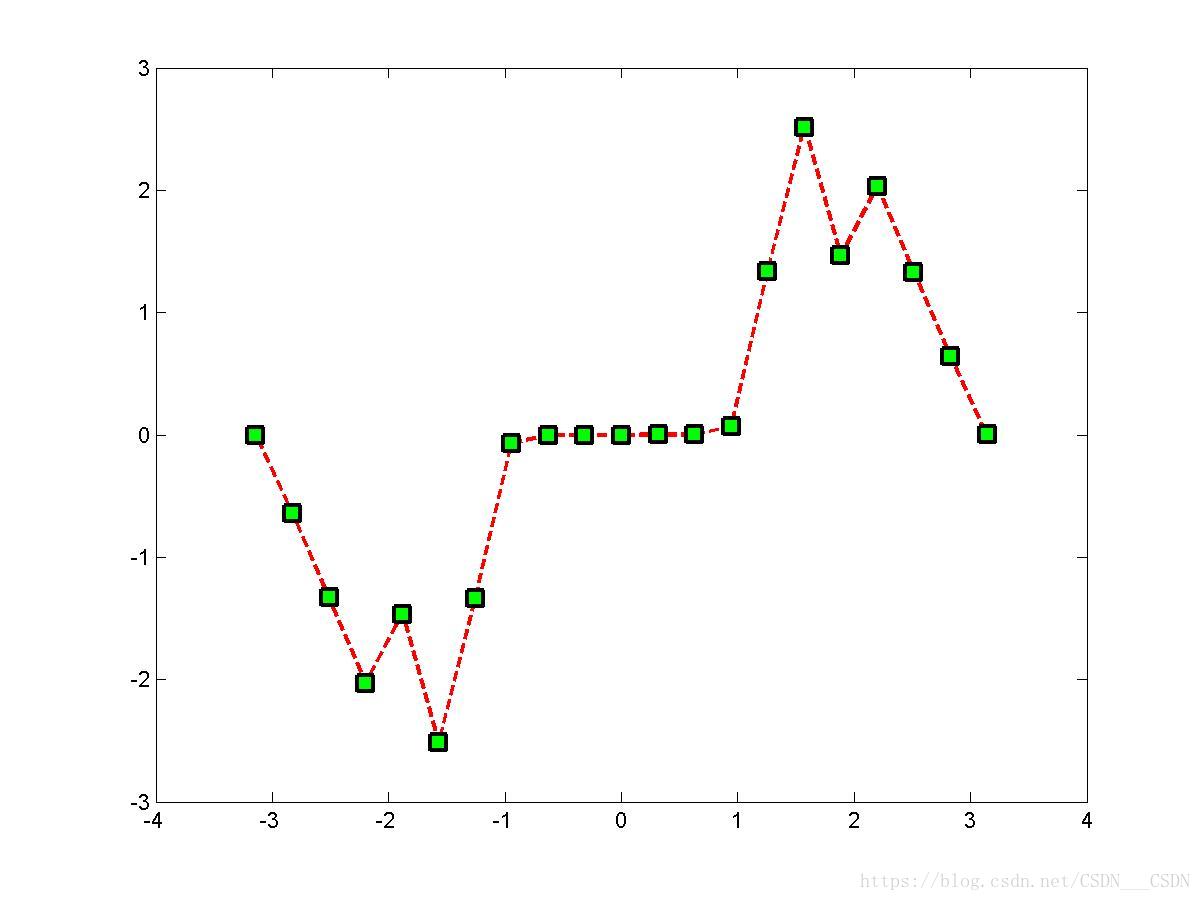

%如左下图
clear all;
x=-pi:pi/10:pi;
y=tan(sin(x))-sin(tan(x));
plot(x,y,'--rs','LineWidth',2,'MarkerEdgeColor','k','MarkerFaceColor','g','MarkerSize',10);

4、plot(x1,y1,s1,x2,y2,s2,...)

%如右上图
clear all;
x=-pi:pi/10:pi;
y=sin(x);
z=cos(x);
figure;
plot(x,y,'r:',x,z,'k-');

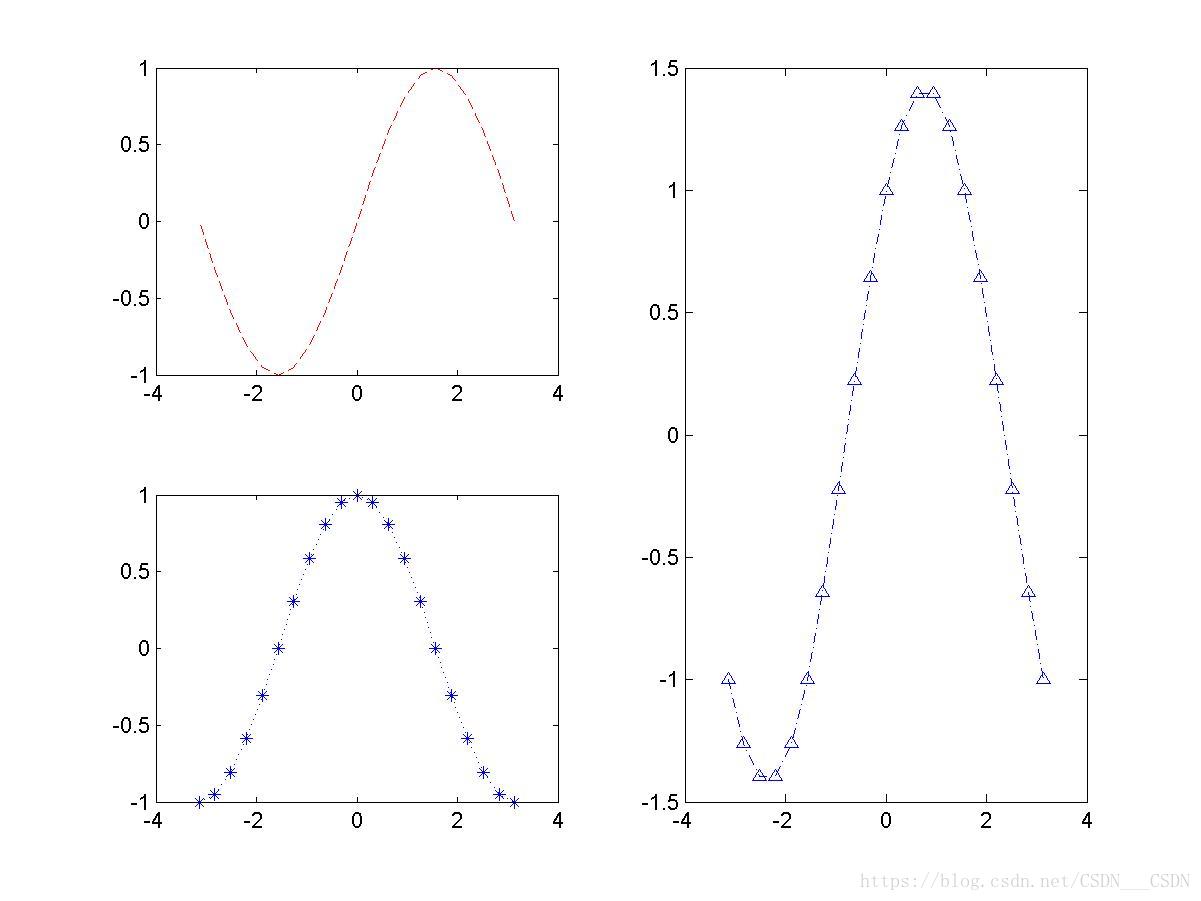

子图绘制

subplot进行子图绘制。

subplot(m,n,p)：该函数将当前窗口分成m x n个绘图区。子绘图区的编号按行优先从左到右编号。

clear all;
x=-pi:pi/10:pi;
figure;
subplot(221);
plot(x,sin(x),'r--');
subplot(223);
plot(x,cos(x),'b:*');
subplot(2,2,[2,4]);
plot(x,sin(x)+cos(x),'b-.^');

叠加图绘制

hold函数启动或关闭图形保持功能。

hold on：启动图形保持功能，允许在同一坐标轴上绘制多个图
hold off：关闭图形保持功能。
hold：在hold on 和 hold off之间切换。

设置坐标轴

axis([xmin xmax ymin ymax])
axis([xmin xmax ymin ymax zmin zmax])
axis off ：取消坐标轴的一切设置
axis on ：恢复坐标轴的一切设置

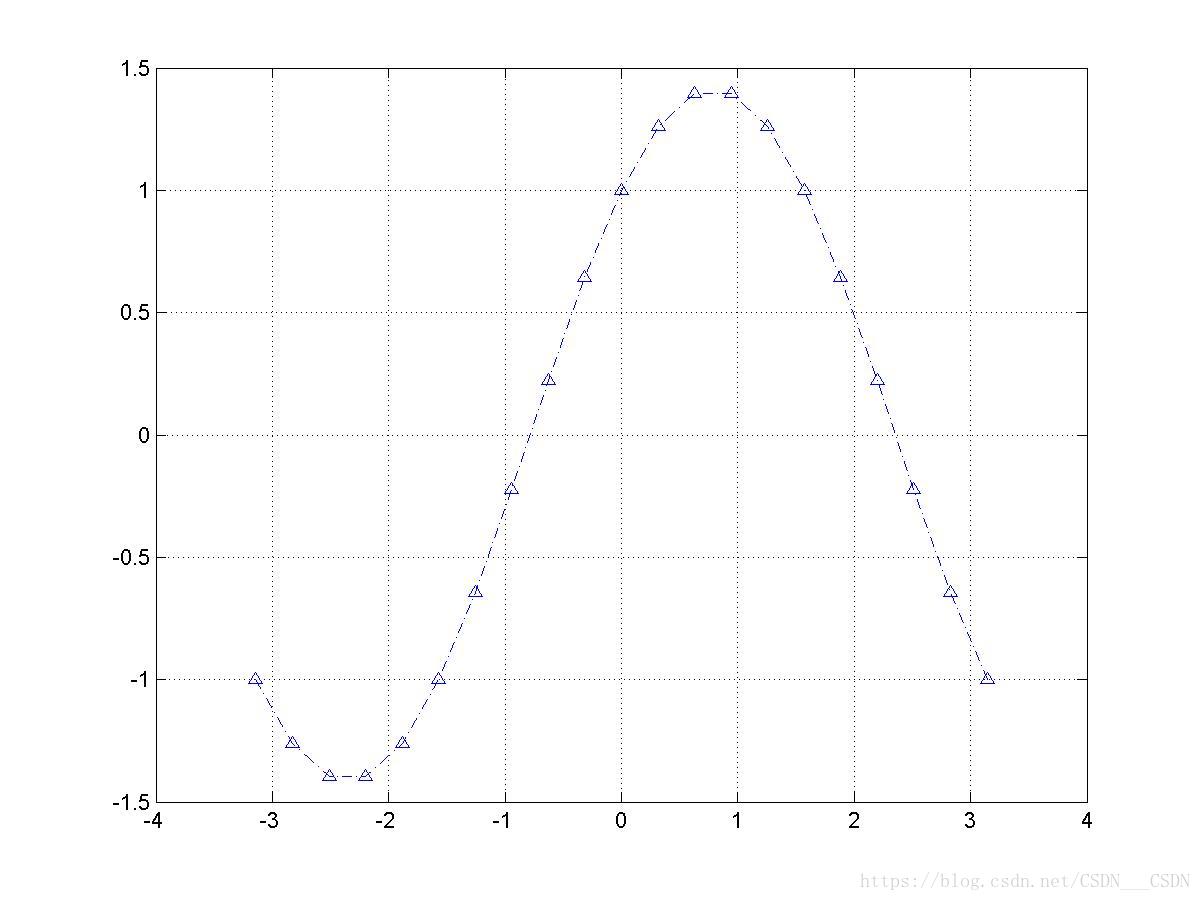

网格线和边框

通过函数gird()给坐标轴加网格线

grid on ：给当前坐标轴添加网格线
grid off ：取消当前坐标轴的网格线
grid ：在grid on 和 grid off 之间切换

clear all;
x=-pi:pi/10:pi;
figure;
plot(x,sin(x)+cos(x),'b-.^');
grid on

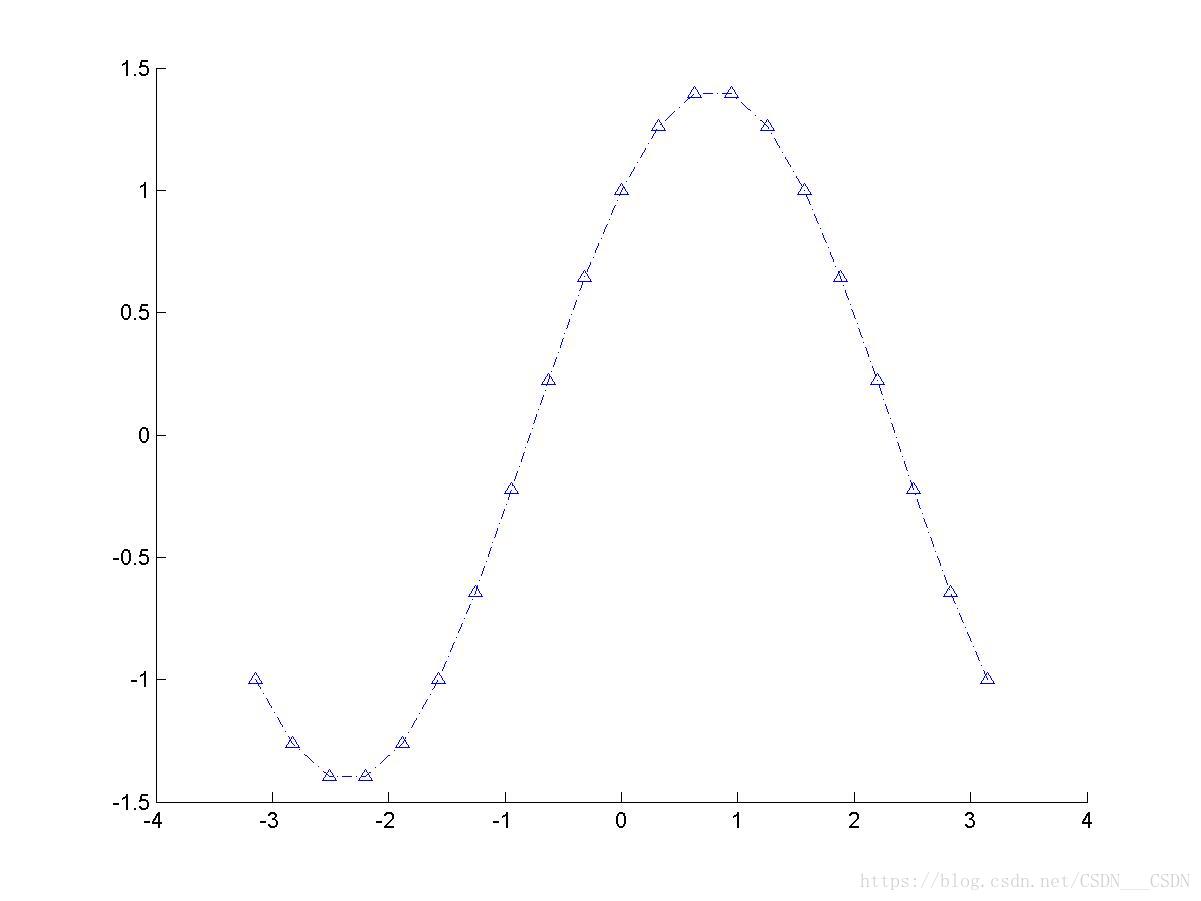

box()函数给坐标轴加边框

box on ：该函数给当前坐标轴添加框线。
box off ：该函数取消当前坐标轴的边框线。
box ：不带参数时，在box on 和box off 之间切换。

%见右上图
clear all;
x=-pi:pi/10:pi;
figure;
plot(x,sin(x)+cos(x),'b-.^');
box off

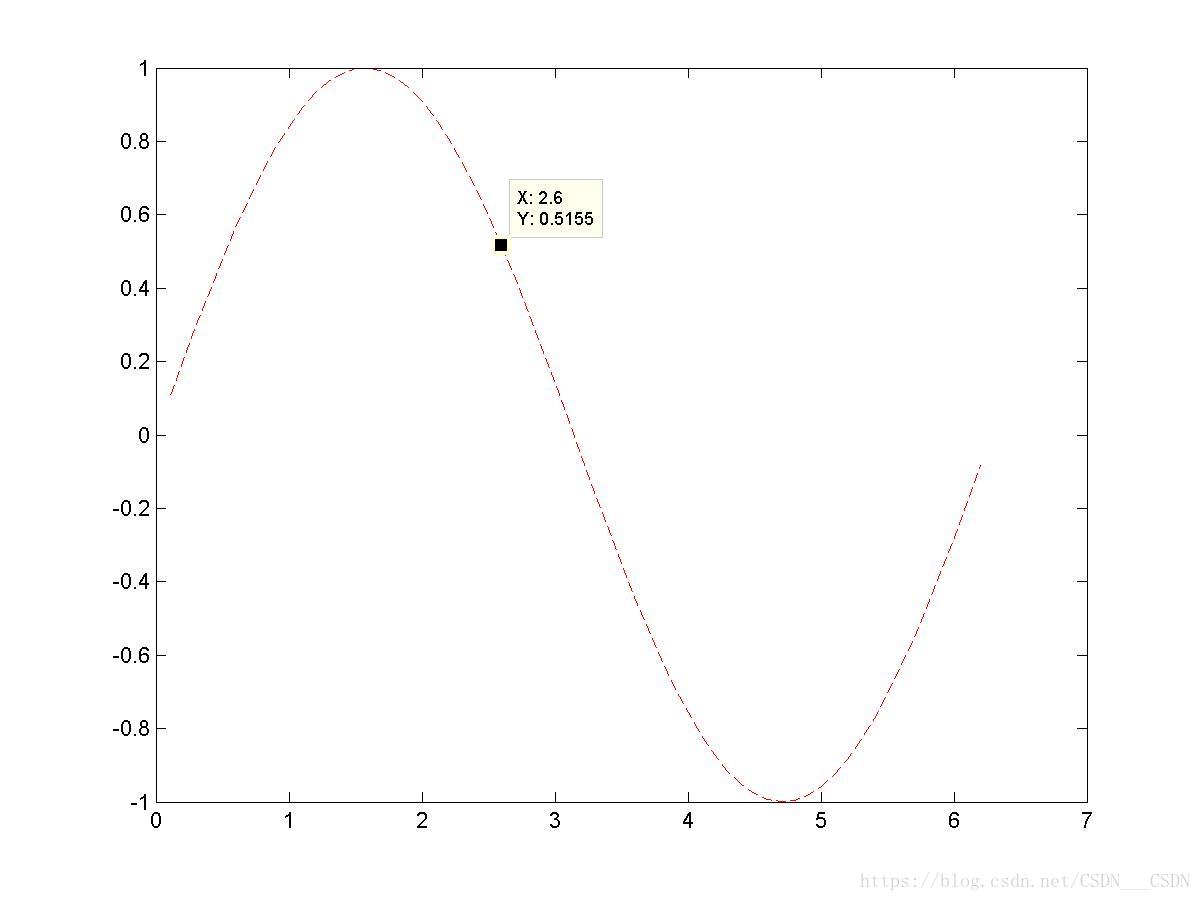

数据光标

datacursormode()显示鼠标所选的图形上某点的坐标值。

datacursormode on ：该函数打开图形的数据光标功能。
datacursormode off ：该函数关闭图形的数据光标功能。
datacursormode：在datacursormode on 和 datacursormode off 之间转换。

%见左下图
clear all;
x=0.1:0.1:2*pi;
y=sin(x);
figure;
plot(x,y,'--r');
datacursormode on

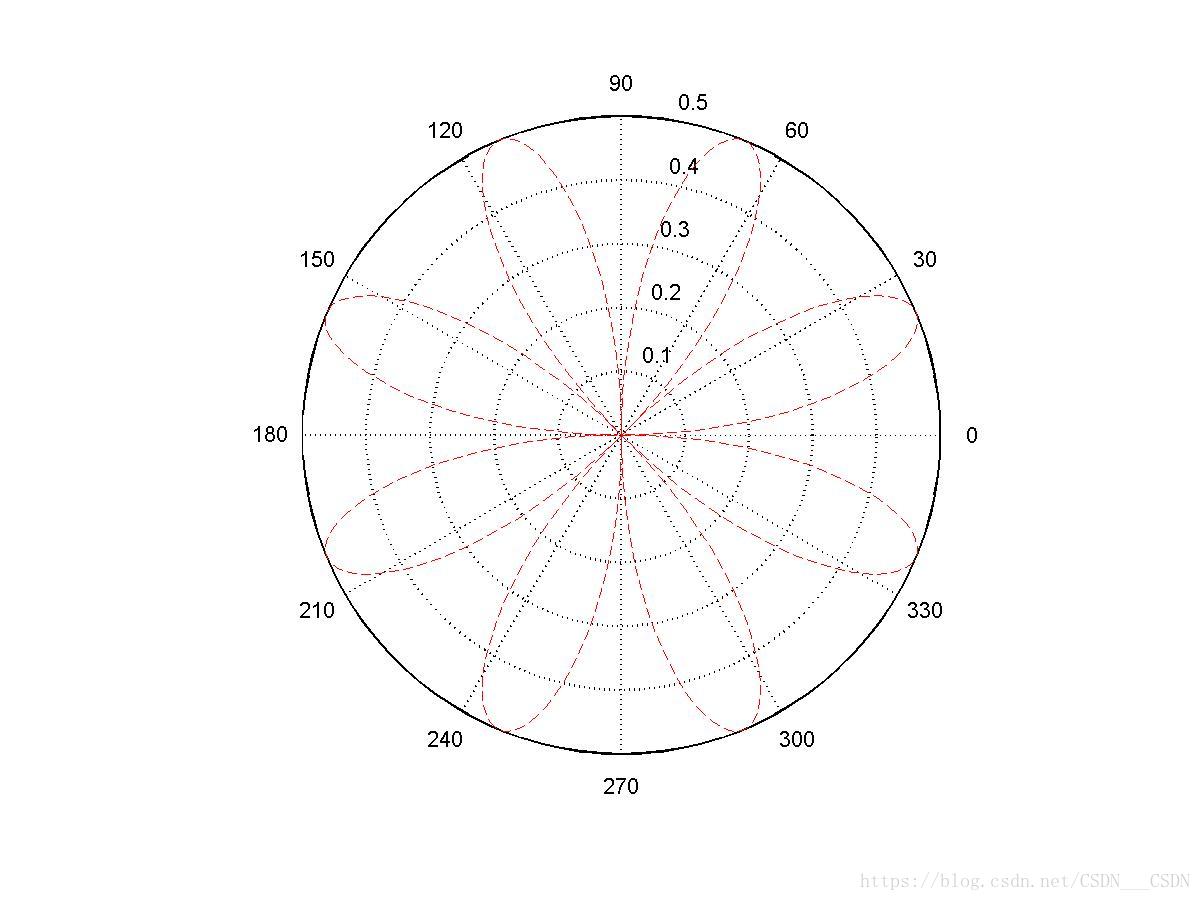

极坐标绘图

polar(theta,rho)：弧度为theta，半径为rho
polar(theta,rho,s)：参数s对曲线的线型、标记和颜色等信息进行设置。

%见右上图
clear all;
x=0:0.02:2*pi;
y=sin(2*x).*cos(2*x);
figure;
polar(x,y,'--r');

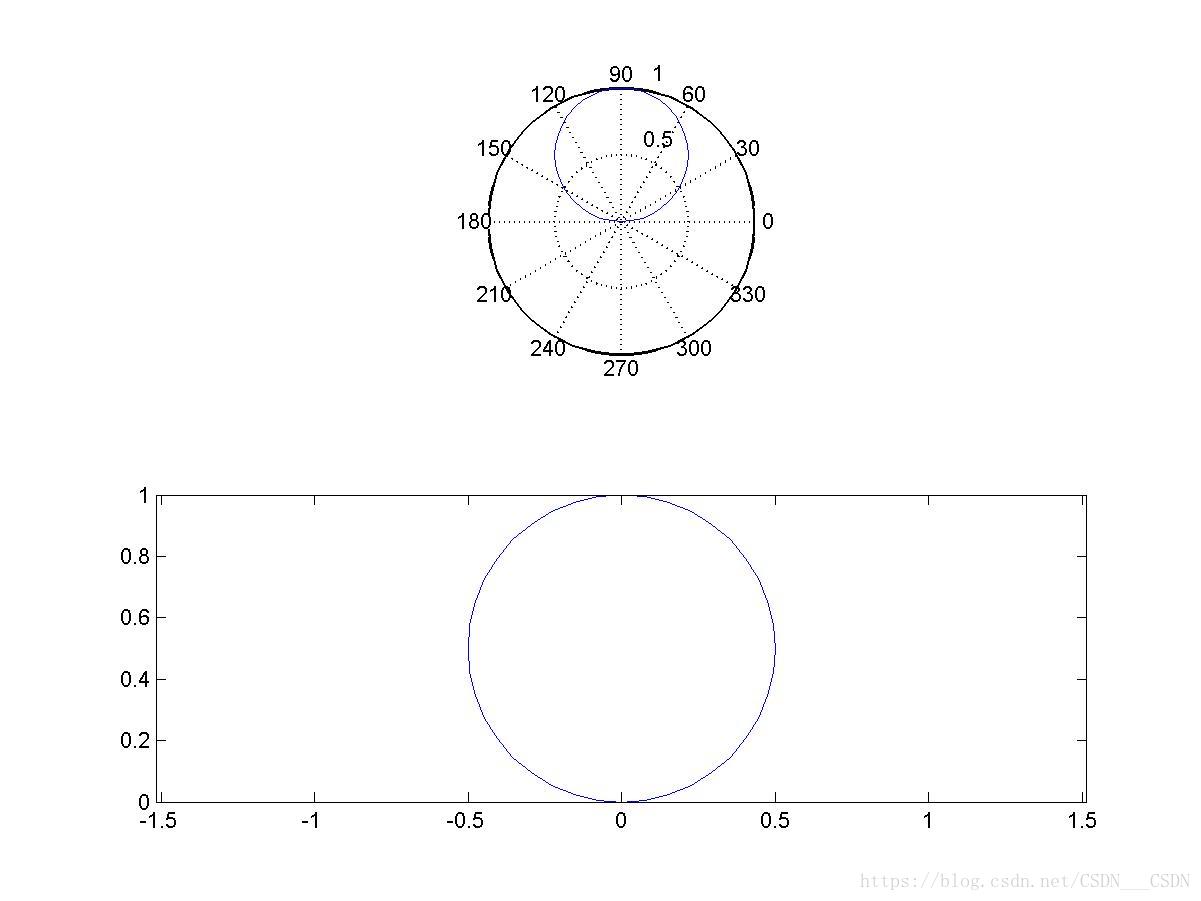

[x,y]=pol2cart(theta,rho)：将极坐标转换为直角坐标
[x,y,z]=pol2cart(theta,rho,Z)
[theta,rho]：cart2pol(x,y)：将直角坐标转换为极坐标
[theta,rho,Z]：cart2pol(x,y,z)

clear all;
theta=0:pi/40:4*pi;
rho=sin(theta);
figure;
subplot(211);
polar(theta,rho);
[x,y]=pol2cart(theta,rho);
subplot(212);
plot(x,y);
axis equal

对数和半对数坐标系绘图

semilogx()：x轴采用对数坐标，y轴采用等比例刻度坐标。

semilogy()：y轴采用对数坐标，x轴采用等比例刻度坐标。

loglog()：x，y 轴采用对数坐标。

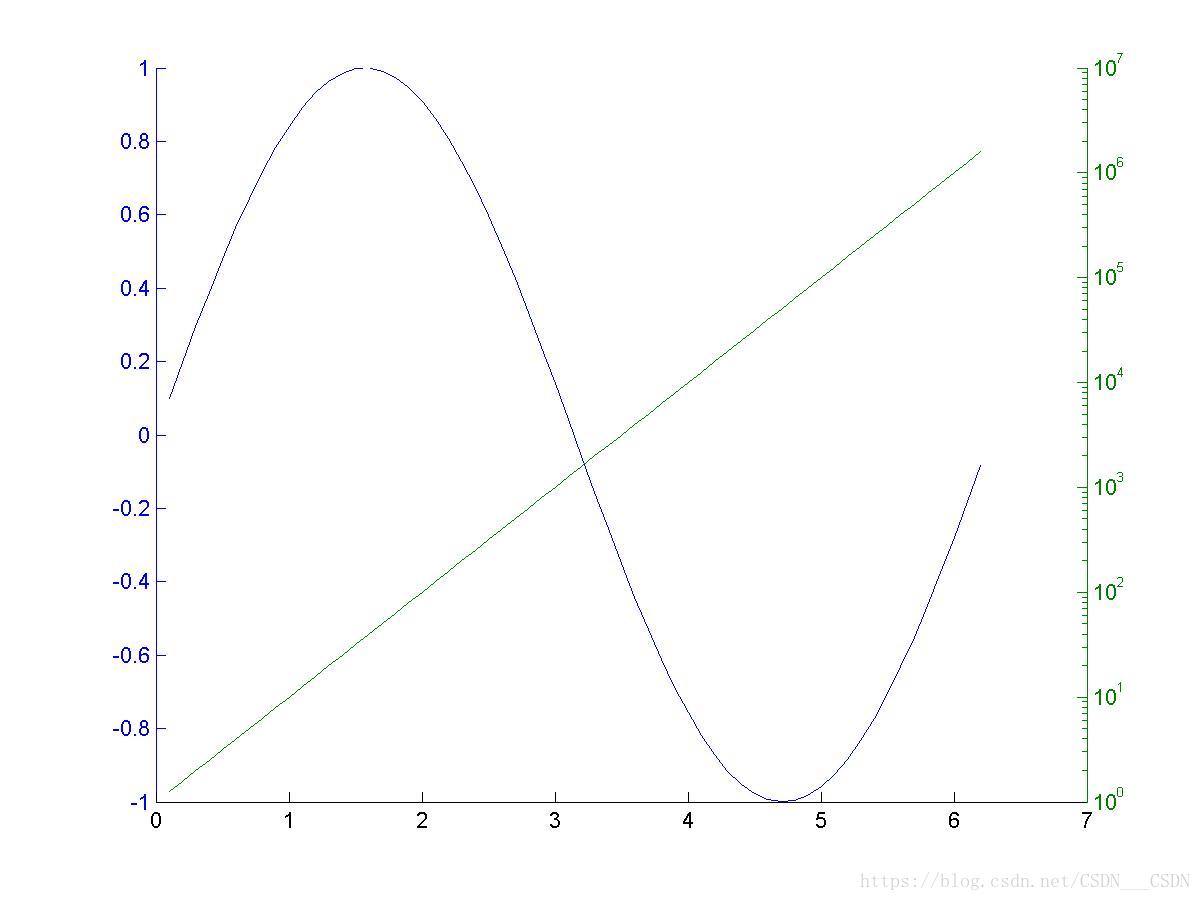

双纵轴绘图

plotyy(x1,y1,x2,y2)：(x1,y1)采用左侧y轴，(x2,y2)采用右侧y轴
plotyy(x1,y1,x2,y2,'function')：function可以是"plot","semilogx","semilogy","loglog"
plotyy(x1,y1,x2,y2,'function1','function2')：function1绘制(x1,y1)，function2绘制(x2,y2)

clear all;
x=0.1:0.1:2*pi;
y=sin(x);
z=10.^x;
figure;
plotyy(x,y,x,z,'plot','semilogy');
