轮廓检测

图像处理中经常用到轮廓检测,OpenCV-python接口中使用cv2.findContours()函数来查找检测物体的轮廓。

import cv2img = cv2.imread('D:\\test\\contour.jpg')
gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray,127,255,cv2.THRESH_BINARY)contours, hierarchy = cv2.findContours(binary,cv2.RETR_TREE,cv2.CHAIN_APPROX_SIMPLE)
cv2.drawContours(img,contours,-1,(0,0,255),3)cv2.imshow("img", img)
cv2.waitKey(0)

import cv2
import numpy as np
import math
import matplotlib.pyplot as plt# targetImg = cv2.imread('image/1.jpg')
targetImg = cv2.imread('image/1.jpg')
kernel_4 = cv2.getStructuringElement(cv2.MORPH_RECT, (2, 2))
HSV = cv2.cvtColor(targetImg, cv2.COLOR_BGR2HSV)  # 把BGR图像转换为HSV格式
Lower = np.array([0, 3, 5])  # 要识别颜色-红色的下限    ## 0 5 5 10 255 255
Upper = np.array([10, 255, 255])  # 要识别的颜色-红色的上限# mask是把HSV图片中在颜色范围内的区域变成白色，其他区域变成黑色
mask = cv2.inRange(HSV, Lower, Upper)
erosion = cv2.erode(mask, kernel_4, iterations=1)
erosion = cv2.erode(erosion, kernel_4, iterations=1)
dilation = cv2.dilate(erosion, kernel_4, iterations=1)
dilation = cv2.dilate(dilation, kernel_4, iterations=1)# target是把原图中的非目标颜色区域去掉剩下的图像
target = cv2.bitwise_and(targetImg, targetImg, mask=dilation)# 将滤波后的图像变成二值图像放在binary中
ret, binary = cv2.threshold(dilation, 127, 255, cv2.THRESH_BINARY)# 在binary中发现轮廓，轮廓按照面积从小到大排列
contours, hierarchy = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)# w_ = []
#
# for i in contours:  # 遍历所有的轮廓
#         x1, y1, w, h = cv2.boundingRect(i)  # 将轮廓分解为识别对象的左上角坐标和宽、高
#         w_.append(w)
#         i = w_.index(max(w_))
# x, y, w, h = cv2.boundingRect(contours[i])# cv2.rectangle(img, (x, y), (x + w, y + h), (0, 255,), 3)# cropped = targetImg[y - 150:y + 50, x - 80:x + 80]  # 裁剪坐标为[y0:y1, x0:x1]
# cv_cut_img_circle = cv2.imwrite("image2/cv_cut_img_circle.png", cropped)# print(x, y, w, h)
# cv2.imwrite('image/cv_cut_img_circle.png', cv_cut_img)  # 将画上矩形的图形保存到当前目录

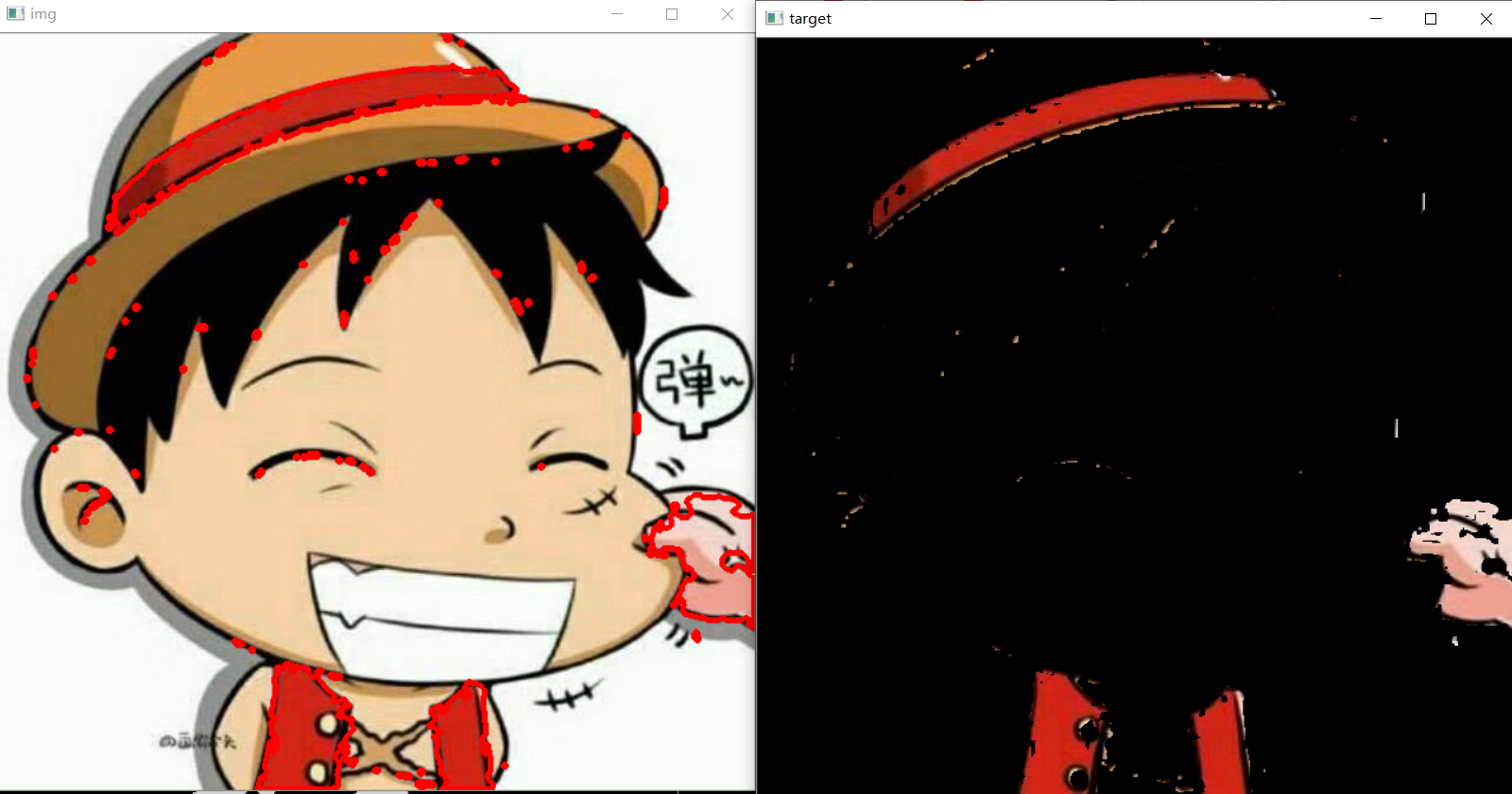

cv2.drawContours(targetImg, contours, -1, (0, 0, 255), 3)
cv2.imshow("img", targetImg)
cv2.imshow("mask", mask)
cv2.imshow("target", target)
cv2.imshow("erosion", erosion)
cv2.imshow("dilation", dilation)
cv2.waitKey()
# cv2.imshow("cv_cut_img_circle", cv_cut_img_circle)
# return cropped

cv2.findContours()函数:

函数的原型为

cv2.findContours(image, mode, method[, contours[, hierarchy[, offset ]]])

返回两个值：contours：hierarchy。

参数

第一个参数是寻找轮廓的图像；

第二个参数表示轮廓的检索模式，有四种（本文介绍的都是新的cv2接口）：
    cv2.RETR_EXTERNAL表示只检测外轮廓
    cv2.RETR_LIST检测的轮廓不建立等级关系
    cv2.RETR_CCOMP建立两个等级的轮廓，上面的一层为外边界，里面的一层为内孔的边界信息。如果内孔内还有一个连通物体，这个物体的边界也在顶层。
    cv2.RETR_TREE建立一个等级树结构的轮廓。

第三个参数method为轮廓的近似办法
    cv2.CHAIN_APPROX_NONE存储所有的轮廓点，相邻的两个点的像素位置差不超过1，即max（abs（x1-x2），abs（y2-y1））==1
    cv2.CHAIN_APPROX_SIMPLE压缩水平方向，垂直方向，对角线方向的元素，只保留该方向的终点坐标，例如一个矩形轮廓只需4个点来保存轮廓信息
    cv2.CHAIN_APPROX_TC89_L1，CV_CHAIN_APPROX_TC89_KCOS使用teh-Chinl chain 近似算法

返回值

cv2.findContours()函数首先返回一个list，list中每个元素都是图像中的一个轮廓，用numpy中的ndarray表示。这个概念非常重要。在下面drawContours中会看见。通过

print (type(contours))
print (type(contours[0]))
print (len(contours))

hierarchy返回值

此外，该函数还可返回一个可选的hiararchy结果，这是一个ndarray，其中的元素个数和轮廓个数相同，每个轮廓contours[i]对应4个hierarchy元素hierarchy[i][0] ~hierarchy[i][3]，分别表示后一个轮廓、前一个轮廓、父轮廓、内嵌轮廓的索引编号，如果没有对应项，则该值为负数。

可以看出，hierarchy本身包含两个ndarray，每个ndarray对应一个轮廓，每个轮廓有四个属性。

print (type(hierarchy))
print (hierarchy.ndim)
print (hierarchy[0].ndim)
print (hierarchy.shape)

轮廓的绘制:OpenCV中通过cv2.drawContours在图像上绘制轮廓

cv2.drawContours(image, contours, contourIdx, color[, thickness[, lineType[, hierarchy[, maxLevel[, offset ]]]]])

第一个参数是指明在哪幅图像上绘制轮廓；
第二个参数是轮廓本身，在Python中是一个list。
第三个参数指定绘制轮廓list中的哪条轮廓，如果是-1，则绘制其中的所有轮廓。后面的参数很简单。其中thickness表明轮廓线的宽度，如果是-1（cv2.FILLED），则为填充模式。绘制参数将在以后独立详细介绍。

轮廓的极值点计算

pentagram = contours[1] #第二条轮廓是五角星leftmost = tuple(pentagram[:,0][pentagram[:,:,0].argmin()])
rightmost = tuple(pentagram[:,0][pentagram[:,:,0].argmin()])cv2.circle(img, leftmost, 2, (0,255,0),3)
cv2.circle(img, rightmost, 2, (0,0,255),3)

注意！假设轮廓有100个点，OpenCV返回的ndarray的维数是(100, 1, 2)！！！而不是我们认为的(100, 2)。切记！！！推荐《NumPy攻略：Python科学计算与数据分析》。

更新：关于pentagram[:,0]的意思

在numpy的数组中，用逗号分隔的是轴的索引。举个例子，假设有如下的数组：

a = np.array([[[3,4]], [[1,2]],[[5,7]],[[3,7]],[[1,8]]])

其shape是(5, 1, 2)。与我们的轮廓是相同的。那么a[:,0]的结果就是：

[3,4], [1,2], [5,7], [3,7], [1,8]

这里a[:,0]的意思就是a[0:5,0]，也就是a[0:5,0:0:2]，这三者是等价的。
回头看一下，a的shape是(5,1,2)，表明是三个轴的。在numpy的数组中，轴的索引是通过逗号分隔的。同时冒号索引“:”表示的是该轴的所有元素。因此a[:, 0]表示的是第一个轴的所有元素和第二个轴的第一个元素。在这里既等价于a[0:5, 0]。

再者，若给出的索引数少于数组中总索引数，则将已给出的索引树默认按顺序指派到轴上。比如a[0:5,0]只给出了两个轴的索引，则第一个索引就是第一个轴的，第二个索引是第二个轴的，而第三个索引没有，则默认为[:]，即该轴的所有内容。因此a[0:5,0]也等价于a[0:5,0:0:2]。

再详细一点，a的全体内容为：[[[3,4]], [[1,2]],[[5,7]],[[3,7]],[[1,8]]]。去掉第一层方括号，其中有五个元素，每个元素为[[3,4]]这样的，所以第一个索引的范围为[0:5]。注意OpenCV函数返回的多维数组和常见的numpy数组的不同之处！

观察[[3,4]]，我们发现其中只有一个元素，即[3, 4]，第二个索引为[0:1]。

再去掉一层方括号，我们面对的是[3,4]，有两个元素，所以第三个索引的范围为[0:2]。

再次强调一下OpenCVPython接口函数返回的NumPy数组和普通的NumPy数组在组织上的不同之处。

参考书籍：

《图像处理与计算机视觉算法及应用(第2版) 》

《Opencv2 Computer Vision Application Programming Cookbook》

《OpenCV References Manule》

OpenCV官方文档Contour部分

参考blog:

https://blog.csdn.net/Darlingqiang/article/details/103595341

https://blog.csdn.net/sunny2038/article/details/12889059

https://blog.csdn.net/on2way/article/details/47028969
