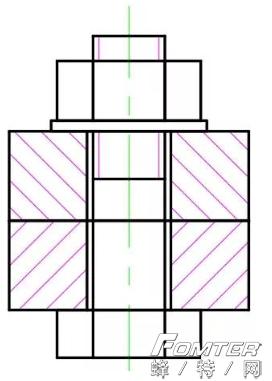

位置偏移问题 绘制_AutoCAD教程之绘制螺栓连接组合图
螺栓、螺母是机械连接件中最为常用的标准件，螺栓连接通常需要组合在一起。
下面我们以绘制螺栓连接组合件为例，学习在AutoCAD 2019中移动、复制、旋转等操作的应用方法。
1. 新建文件及图层

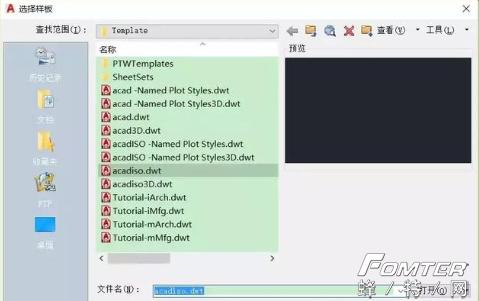

新建一个“无样板公制”文件，新建粗实线、细实线、中心线三个图层，按之前课程学习的内容设置即可，将“中心线”图层设置为当前图层。
2 .绘制M12的螺栓上部轮廓
①打开“正交”和“对象捕捉”，采用默认的对象捕捉参数；单击“绘图”工具栏中的直线命令按钮，单击鼠标左键在绘图区任选一点，向右移动光标，输入直线长度“59”并回车，按下回车键结束命令。

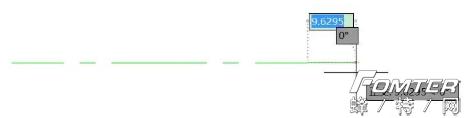

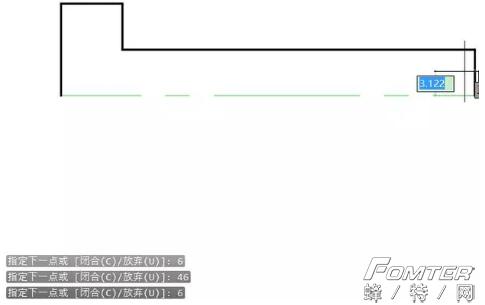

②将“粗实线”图层设置为当前层，单击“绘图”工具区的直线命令，捕捉中心线的左端点为起点，向上移动光标输入长度值“12”后回车，向右移动光标输入长度值“8”后回车；向下移动光标，输入长度值“6”后回车；向右移动光标，输入长度值“46”后回车，向下移动光标输入”6”后回车，按下回车键，结束操作。
3. 绘制螺栓头部

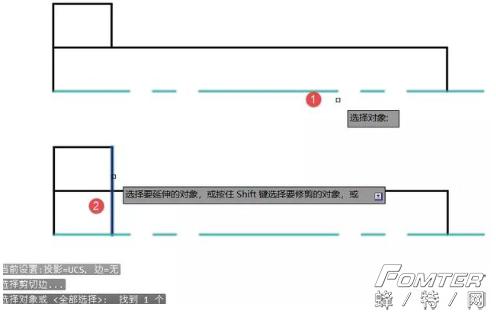

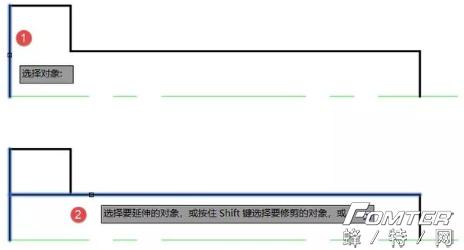

①单击“修改”工具区的延长命令按钮，以螺栓外轮廓最左侧额垂直线为延伸边界，延伸长度为46mm的水平线。
②重复延伸命令，将左侧第二条垂直线延伸到中心线。

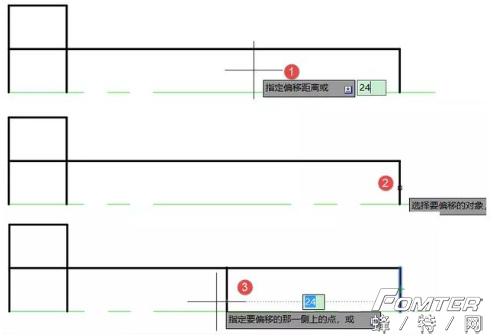

③单击“修改”工具区的偏移命令按钮，将右侧垂直线向左偏移24mm。

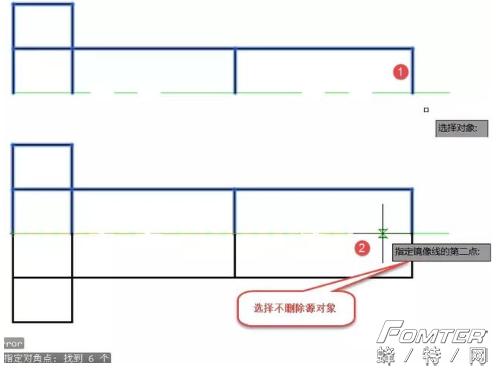

④单击“修改”工具区的镜像命令按钮，镜像完成另一半螺栓。

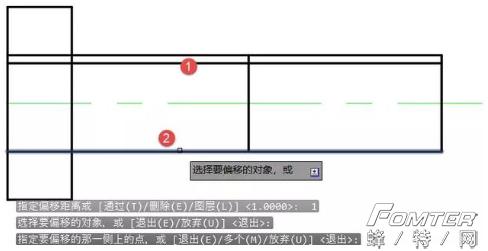

⑤单击“修改”工具区的偏移命令按钮，分别将螺栓的两条轮廓线向里偏移1mm。
⑥单击“修改“工具区的修剪按钮，修剪螺纹线；选中修剪后的螺纹线，将图层改为”细实线“；将中心线向左快捷延伸3mm。
4. 绘制螺母

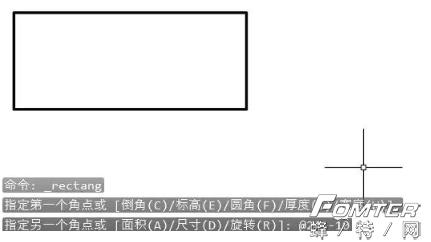

①单击“绘图“工具区的矩形命令按钮，在绘图区适当位置拾取一点，在命令行中输入”@24，-10“后回车。
②单击“绘图“工具区的分解按钮，将矩形框分解。
③单击“修改“工具区的偏移命令按钮，分别将矩形框的左右两侧的垂直边向里偏移6mm。
5. 绘制垫圈
单击“绘图“工具区的矩形命令按钮，在绘图区适当位置拾取一点，在命令行中输入”@26，-1.8“后回车。
6. 绘制被连接件

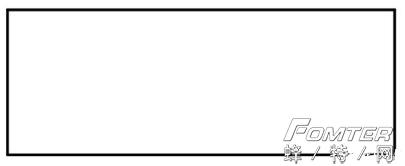

①单击“绘图“工具区的矩形命令按钮，在绘图区适当位置拾取一点，在命令行中输入”@40，-15”后回车
②单击“修改“工具区的分解命令按钮，将矩形分解。
③单击“修改“工具区的偏移命令按钮，将矩形框的左右两侧垂直边向里偏移13mm。

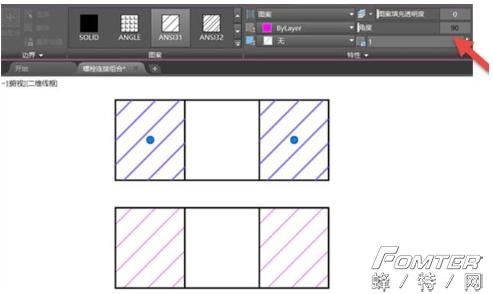

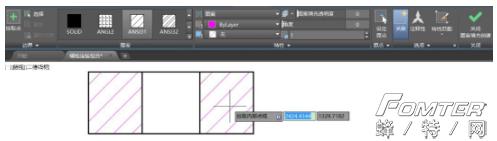

④将“细实线“图层设置为当前层；单击”绘图“工具区的图案填充命令按钮，填充连接件的左右两侧，图案填充设置依照之前学习的内容。

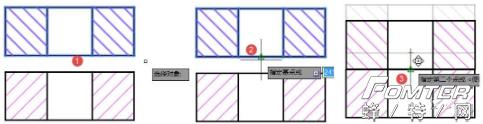

⑤单击“修改“工具区的复制命令按钮，选中绘制的连接件后回车；选择矩形左上角的点为复制的基点，向上拖动光标到合适的位置拾取一点，按下回车键，结束操作。
⑥单击选中复制图形的填充图案，在弹出的工具区中将角度改为90°。
7 .装配组合件

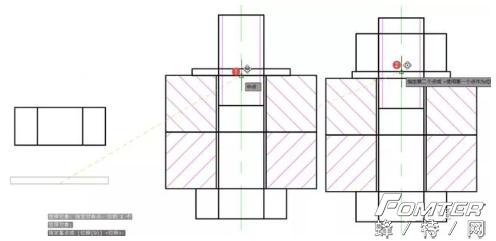

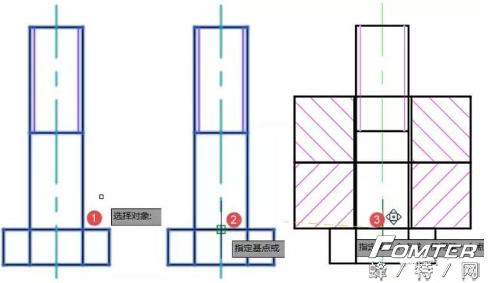

①以第一个绘制的被连接件为基准，把复制的被连接件移动到对正位置；单击“修改“工具区的移动命令按钮，选择复制件后回车；捕捉复制件的底边中点为移动基点；移动光标捕捉第一个连接件的顶边中点；

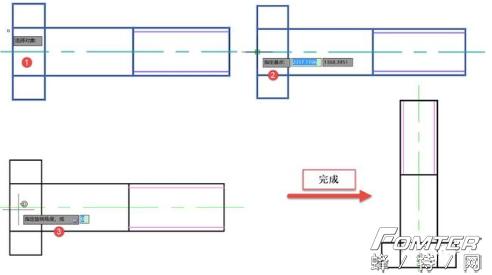

②单击“修改“工具区的旋转命令按钮，框选螺栓为旋转对象后回车；捕捉左端点为旋转基点，输入旋转角度90°后回车，完成旋转；
③单击“修改“工具区的移动命令按钮，框选旋转后的螺栓后回车；捕捉1点为移动基点，捕捉被连接件下边中点为移动目标点，完成螺栓组装。
④重复移动操作，将垫片及螺母插入到组合件中。
⑤单击“修改“工具区的修剪命令按钮，修剪螺栓装配组合件。
8 .相关知识点
①在命令行中输入“move”可调用移动命令；除可用基点与目标点的方法移动图形外，还可在相应方向上输入位移距离来完成移动。

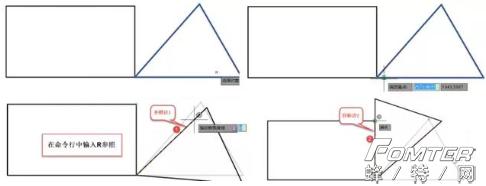

②在命令行中输入“rotate”可调用旋转命令；除可用旋转基点与旋转角度旋转图形外，还可用参照旋转的方法旋转图形。
③”多线段”命令是用于绘制若干直线和圆弧连接而成的折线或曲线，整个多线段是一个实体；绘制时可随时更改某条线段的线宽及线型等。
