可控硅，是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件，亦称为晶闸管。具有体积小、结构相对简单、功能强等特点，是比较常用的半导体器件之一。
可控硅导通条件：一是可控硅阳极与阴极间必须加正向电压，二是控制极也要加正向电压。以上两个条件 单向可控硅的工作原理图［1］必须同时具备，可控硅才会处于导通状态。另外，可控硅一旦导通后，即使降低控制极电压或去掉控制极电压，可控硅仍然导通。可控硅关断条件：降低或去掉加在可控硅阳极至阴极之间的正向电压，使阳极电流小于最小维持电流以下。
单向可控硅：
可控硅(SCR： Silicon Controlled RecTIfier)是可控硅整流器的简称。可控硅有单向、双向、可关断和光控几种类型它具有体积小、重量轻、效率高、寿命长、控制方便等优点，被广泛用于可控整流、调压、逆变以及无触点开关等各种自动控制和大功率的电能转换的场合。
单向可控硅是一种可控整流电子元件，能在外部控制信号作用下由关断变为导通，但一旦导通，外部信号就无法使其关断，只能靠去除负载或降低其两端电压使其关断。单向可控硅是由三个PN结PNPN组成的四层三端半导体器件与具有一个PN结的二极管相比，单向可控硅正向导通受控制极电流控制；与具有两个PN结的三极管相比，差别在于可控硅对控制极电流没有放大作用。
双向可控硅：

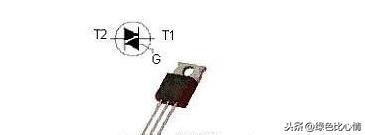

可控硅具有两个方向轮流导通、关断的特性。双向可控硅实质上是两个反并联的单向可控硅，是由NPNPN五层半导体形成四个PN结构成、有三个电极的半导体器件。由于主电极的构造是对称的(都从N层引出)，所以它的电极不像单向可控硅那样分别叫阳极和阴极，而是把与控制极相近的叫做第一电极A1，另一个叫做第二电极A2。双向可控硅的主要缺点是承受电压上升率的能力较低。这是因为双向可控硅在一个方向导通结束时，硅片在各层中的载流子还没有回到截止状态的位置，必须采取相应的保护措施。双向可控硅元件主要用于交流控制电路，如温度控制、灯光控制、防爆交流开关以及直流电机调速和换向等电路。
二者比较
单向可控硅和双向可控硅，都是三个电极。单向可控硅有阴极(K)、阳极(A)、控制极(G)。双向可控硅等效于两只单项可控硅反向并联而成。即其中一只单向硅阳极与另一只阴极相边连，其引出端称T1极，其中一只单向硅阴极与另一只阳极相连，其引出端称T2极，剩下则为控制极(G)。
单、双向可控硅的判别

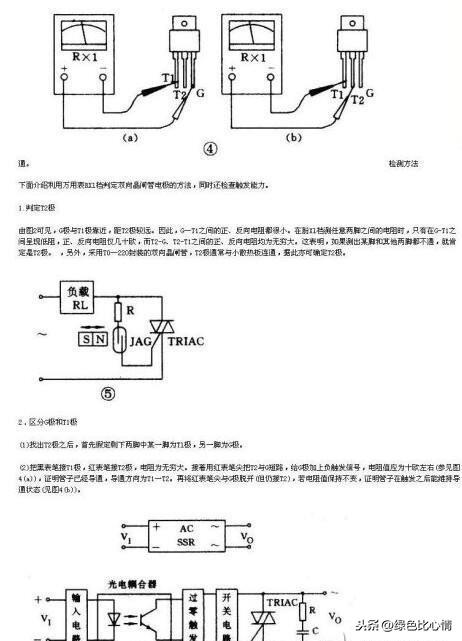

先任测两个极，若正、反测指针均不动(R&TImes;1挡)，可能是A、K或G、A极(对单向可控硅)也可能是T2、T1或T2、G极(对双向可控硅)。若其中有一次测量指示为几十至几百欧，则必为单向可控硅。且红笔所接为K极，黑笔接的为G极，剩下即为A极。若正、反向测批示均为几十至几百欧，则必为双向可控硅。再将旋钮拨至R&TImes;1或R&TImes;10挡复测，其中必有一次阻值稍大，则稍大的一次红笔接的为G极，黑笔所接为T1极，余下是T2极。
性能的差别
将旋钮拨至R×1挡，对于1~6A单向可控硅，红笔接K极，黑笔同时接通G、A极，在保持黑笔不脱离A极状态下断开G极，指针应指示几十欧至一百欧，此时可控硅已被触发，且触发电压低(或触发电流小)。然后瞬时断开A极再接通，指针应退回∞位置，则表明可控硅良好。
对于1~6A双向可控硅，红笔接T1极，黑笔同时接G、T2极，在保证黑笔不脱离T2极的前提下断开G极，指针应指示为几十至一百多欧(视可控硅电流大小、厂家不同而异)。然后将两笔对调，重复上述步骤测一次，指针指示还要比上一次稍大十几至几十欧，则表明可控硅良好，且触发电压(或电流)小。
若保持接通A极或T2极时断开G极，指针立即退回∞位置，则说明可控硅触发电流太大或损坏。可按图2方法进一步测量，对于单向可控硅，闭合开关K，灯应发亮，断开K灯仍不息灭，否则说明可控硅损坏。
对于双向可控硅，闭合开关K，灯应发亮，断开K，灯应不息灭。然后将电池反接，重复上述步骤，均应是同一结果，才说明是好的。否则说明该器件已损坏。
模块测试

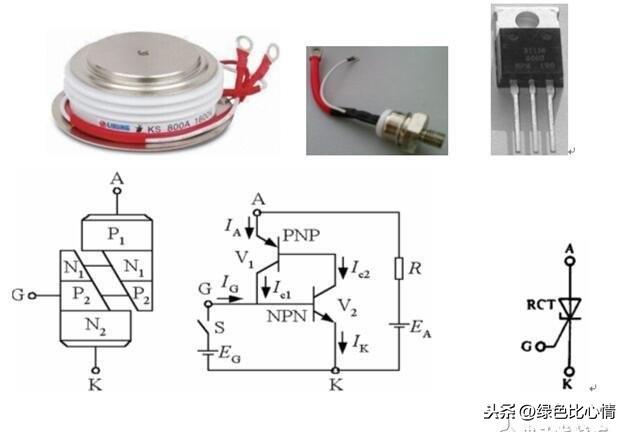

(1)晶闸管(可控硅)外形及原理、符号图

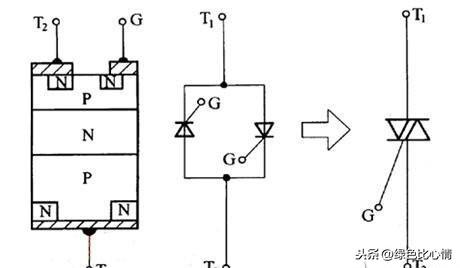

图2、双向可控硅原理与符号
单、双向可控硅虽然在结构和原理上稍有不同，但测试方法是一样的，而且大功率模块，为单向可控硅。对可控硅模块，完全可以在线检修其好坏。
(2)测试方法
图3 可控硅测试连线示意图
可控硅的导通管压降约为1V，触发电压一般在1~4V以内，因而可将恒压源空载电压调至10V以下，如6V，恒定电流根据所测试器件的功率而定，对于功率模块，可送入3A左右的电流。
将红夹子接可控硅的阳极，黑夹子接阴极，用导线短接一下A、G极，此时显示可控硅导通电压降和导通电流值。注意，测量塑封小功率可控硅时，可送入百毫安级电流，测试时间不要太长，以免过热烧毁。测试大功率模块时，可送入较大测试电流。
若出现不能触发，或导通压降太大的现象，说明可控硅性能变差或损坏。
测量双向可控硅的方法，连线方式是一样的。
