【UIDynamic例子】挂起的方块

编程日记 2024-08-20 02:30:00

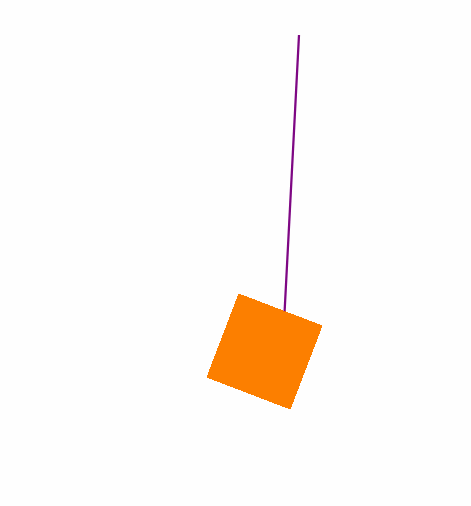

通过前面的动力学小Demo（本文默认你已经看过这篇Blog：传送门），我们对UIKit中的UIDynamic已经有了初步的认识。现在我们写个更加有趣的Demo：模拟一个用弹性绳子挂起的小方块，用户可以将它拖动到屏幕任意位置，松手后小方块将在重力和绳子弹力的作用下进行运动，而运动过程完全由UIDynamic控制！

开始吧

新建项目，在ViewController中添加全局变量：

@interface ViewController (){UIDynamicAnimator* _animator;UIGravityBehavior* _gravity;UIAttachmentBehavior *_attach;UIView *_plateView;
}

上面代码分别声明动力学引擎、重力行为模型、连接行为模型、小方块的变量。

然后在viewDidLoad中进行初始化：

_plateView = [[UIView alloc] initWithFrame:CGRectMake(80, 150, 60, 60)];
_plateView.backgroundColor = [UIColor orangeColor];
[self.view addSubview:_plateView];_animator = [[UIDynamicAnimator alloc] initWithReferenceView:self.view];_gravity = [[UIGravityBehavior alloc] initWithItems:@[_plateView]];
[_animator addBehavior:_gravity];<p style="margin-top: 0px; margin-bottom: 0px; line-height: normal; font-family: Helvetica; color: rgb(69, 69, 69);">_attach = [[UIAttachmentBehavior alloc] initWithItem:_plateView attachedToAnchor:CGPointMake(200, 100)];</p>_attach.length = 60.0;
_attach.damping = 0.1;
_attach.frequency = 0.6;
[_animator addBehavior:_attach];

上面的代码做了下面的事情：

1.在屏幕上添加了一个橘色的小方块。

2.创建并初始化动力学引擎，设置self.view作为参考系

3.创建并初始化重力行为模型，并与小方块关联，添加到动力学引擎中。

4.创建并初始化连接行为模型（下文统称为绳子吧），初始化时除了与小方块关联，还设置了锚点为（200，100）。另外还设置绳子的相关属性（长度、弹性、频率），最后添加到动力学引擎中。

运行项目：

已经可以看到方块在受到重力、绳子拉力的作用下，运动啦！不过还看不到绳子，这个需要我们自己画啦。另外，拖动小方块，什么事情都没发生。。。

添加绳子

现在我们自己来绘制绳子吧。体育老师说过两点确定一根直线，因此我们需要找到两个关键点，也就是锚点（也就是绳子顶端，我们就称作A点吧），以及绳子与方块的连接点（我们姑且称为B点）。点A已经由我们确定了是（200，100），点B我们取方块上边缘的中间，坐标是....?

好像这个坐标并不是固定的，在方块运动过程中，B也随着时间变动着。因此我们需要监听方块的运动，得到每一时刻B点的新坐标，将AB连点进行连接画线。怎样得到B点的最新坐标呢？我们可以通过KVO，监听方块center属性改变的事件，既在viewDidLoad最后添加：

[_plateView addObserver:self forKeyPath:@"center" options:NSKeyValueObservingOptionNew context:nil];

并实现回调方法：

-(void)observeValueForKeyPath:(NSString *)keyPath ofObject:(id)object change:(NSDictionary<NSString *,id> *)change context:(void *)context{[self updateLine];
}

添加上面的方法后，只要方块运动，都会回调上面的方法，我们在方法里调用updateLine方法更新绳子，updateLine方法利用CAShapeLayer和贝塞尔曲线绘制绳子。

先声明一个CAShapeLayer类型的全局变量：

CAShapeLayer *_lineLayer;

完成 updateLine方法，进行绳子的绘制：

-(void)updateLine{if (nil == _lineLayer) {_lineLayer = [CAShapeLayer layer];_lineLayer.strokeColor = [UIColor purpleColor].CGColor;_lineLayer.fillColor = [UIColor clearColor].CGColor;_lineLayer.lineWidth = 1.5f;_lineLayer.lineJoin = kCALineJoinRound;_lineLayer.strokeEnd = 1.0f;[self.view.layer addSublayer:_lineLayer];}CGPoint platePoint = [self.view convertPoint:CGPointMake(CGRectGetMidX(_plateView.bounds), 0) fromView:_plateView];UIBezierPath *bezierPath = [UIBezierPath bezierPath];[bezierPath moveToPoint:_attach.anchorPoint];[bezierPath addLineToPoint:platePoint];_lineLayer.path = bezierPath.CGPath;
}

在上面的代码中，platePoint即是我们需要的B点，这里使用了系统函数covertPoint:fromView,得到方块上边缘的中点在self.view坐标系中的坐标。

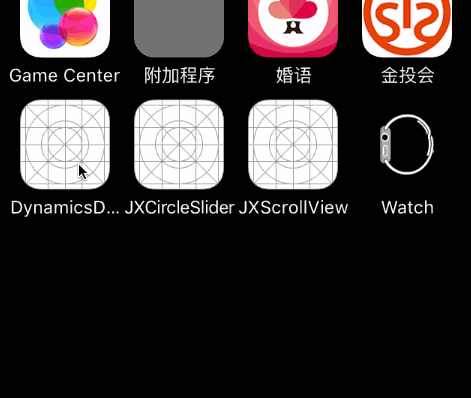

运行demo：

现在已经达到了我们的需求了？不过好似和最开头的效果图存在一点点差异，或许细心的你已经看出来，方块在水平方向上一直保持不变！这又是为什么呢？

优化调整

现在我们解决上面水平方向不变的小问题，回顾一下，我们初始化连接行为时，使用的是以下初始化方法：

_attach = [[UIAttachmentBehavior alloc] initWithItem:_plateView attachedToAnchor:CGPointMake(200, 100)];

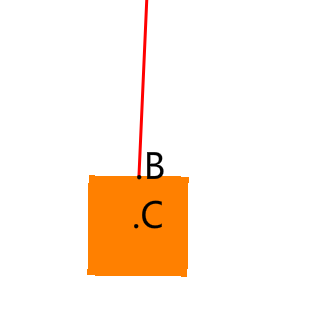

这个方法，其实是将“绳子”和小方块的中心点连接起来了！如下图，连接的是C点，并非我们画线的B点

因此我们需要把连接点改为C点。UIAttachmentBehavior给我们提供了另一个方法：

_attach = [[UIAttachmentBehavior alloc] initWithItem:_plateView offsetFromCenter:UIOffsetMake(0, -30) attachedToAnchor:CGPointMake(200, 100)];

这个方法比原来的多了一个offsetFromCenter的参数，类型为一个UIOffset结构体，结构体包含了水平和竖直方向上的偏移量，从D点到C点，只要向上移动30个单位，也就是在竖直方向上偏移-30即可。

现在再运行项目：

完美！

添加手势

给方块添加拖动手势：

UIPanGestureRecognizer *pan = [[UIPanGestureRecognizer alloc]initWithTarget:self action:@selector(pan:)];
[_plateView addGestureRecognizer:pan];

当用户拖动view时，会回调pan：方法，我们在此方法中，改变方块的位置：

- (void)pan:(UIGestureRecognizer *)pan
{pan.view.center = [pan locationInView:self.view];
}

运行项目，尝试拖动方块......

这是什么鬼！或许你忘记了上一篇Blog中的"碰撞的背后"说过不应该修改view的transform属性，当然我们也不应该修改center属性。

那么我们就在开始拖动的时候，移除所有的行为，当拖动结束之后再把行为添加回去，将pan:函数修改为如下：

- (void)pan:(UIGestureRecognizer *)pan
{switch (pan.state) {case UIGestureRecognizerStateBegan:[_animator removeAllBehaviors];break;case UIGestureRecognizerStateChanged:pan.view.center = [pan locationInView:self.view];break;case UIGestureRecognizerStateEnded:[_animator addBehavior:_gravity];[_animator addBehavior:_attach];break;default:break;}
}

再次运行项目，拖动滑块看看！

微调微调！

上一篇讲到，我们可以配置物体的属性，即弹性、密度、阻力等等，这个大家可以尝试各个属性不同的值，看看对方块运动产生什么影响。示例：

    UIDynamicItemBehavior* itemBehaviour = [[UIDynamicItemBehavior alloc] initWithItems:@[_plateView]];itemBehaviour.elasticity = 0.6;[_animator addBehavior:itemBehaviour];

封装

先下载啦：https://github.com/dolacmeng/JXDynamicsDemo

我做了简单封装，只要下面几行代码，即可将带绳子的方块添加到项目中：

JXDynamics *dy = [[JXDynamics alloc] initWithFrame:CGRectMake(110, 200, 50, 50)];
[self.view addSubview:dy];
[dy setUpWithAnchor:CGPointMake(100, 100) inView:self.view];

如果想响应点击事件：

dy.tapBlock = ^{NSLog(@"tap!");
};

JXDynamics是UIView子类，你可以在上面添加UI控件，例如UILabel：

UILabel *label = [[UILabel alloc] initWithFrame:dy.bounds];
label.text = @"Hello";
label.textAlignment = NSTextAlignmentCenter;
[dy addSubview:label];

效果如图：

当然，你也可以自定义类继承自JXDynamics，详见demo。

原创文章，转载标注出处：http://blog.csdn.net/dolacmeng/article/details/52301621
