Quartz2D在项目中的实际使用

还记得大学刚学iOS那会，从学校图书馆借了本iOS开发的书，有一章节介绍了Quartz2D，当时看得一头雾水，感觉这画画线，画画圆有什么用呢🤔️？工作一段时间后，遇到了一些需求，终于可以把咸丰年学的Quartz2D知识拿出来用一用了💪。下面总结下这些年做项目用到Quartz2D的7个例子。

一.单纯画个圈。

有个项目要模仿呆萌价APP顶部轮播图，然后轮播图后面需要有个圆弧：

一看到这需求，不简单吗？找UI小姐姐切个圆弧图片就好啦😄。

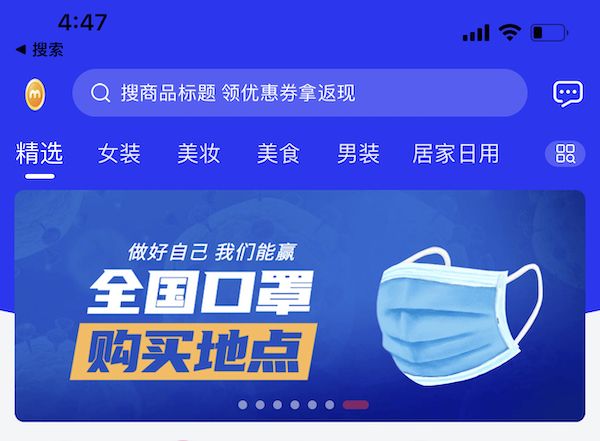

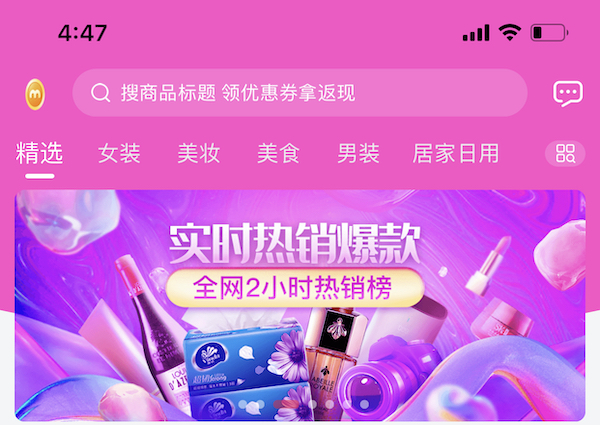

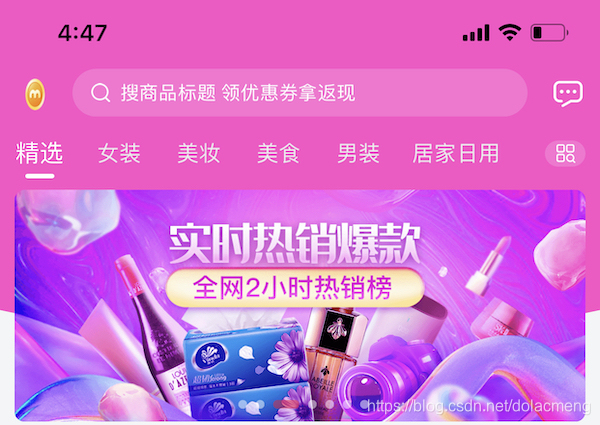

但是细细一看。wtf🙀。圆弧颜色是随着轮播图一起改变的：


也就是圆弧会根据录播图的主色调而改变颜色，或许我们可以麻烦UI小姐姐提供多个颜色的切图。但是这样只能是有限个颜色值了。而且图片多了。。。还增加了包大小🤣🤣。
此时只要用Quartz2D，简单几句代码就解决问题啦，寥寥十几行代码还几乎不增加包大小。

1.新建HYBgView，继承View

2.重写drawRect:方法

-(void)drawRect:(CGRect)rect{CGContextRef context = UIGraphicsGetCurrentContext();UIBezierPath *path = [UIBezierPath bezierPath];[path moveToPoint:CGPointMake(0, 0)];[path addLineToPoint:CGPointMake(0, 60)];[path addQuadCurveToPoint:CGPointMake(kScreenWidth, 60) controlPoint:CGPointMake(kScreenWidth*0.5, 120)];[path addLineToPoint:CGPointMake(kScreenWidth, 0)];[path closePath];CGContextAddPath(context, path.CGPath);CGContextSetFillColorWithColor(context, [UIColor colorWithHexString:self.hyColor].CGColor);CGContextFillPath(context);
}

其中hyColor是我们定义的HYBgView的属性，类型为UIColor：

@interface HYBgView : UIView@property(nonatomic,strong) NSString *hyColor;@end

3.重写hyColor的set方法，在修改颜色时让系统进行重绘：

-(void)setHyColor:(NSString *)hyColor{_hyColor = hyColor;[self setNeedsDisplay];
}

二.带透明窗口的引导图

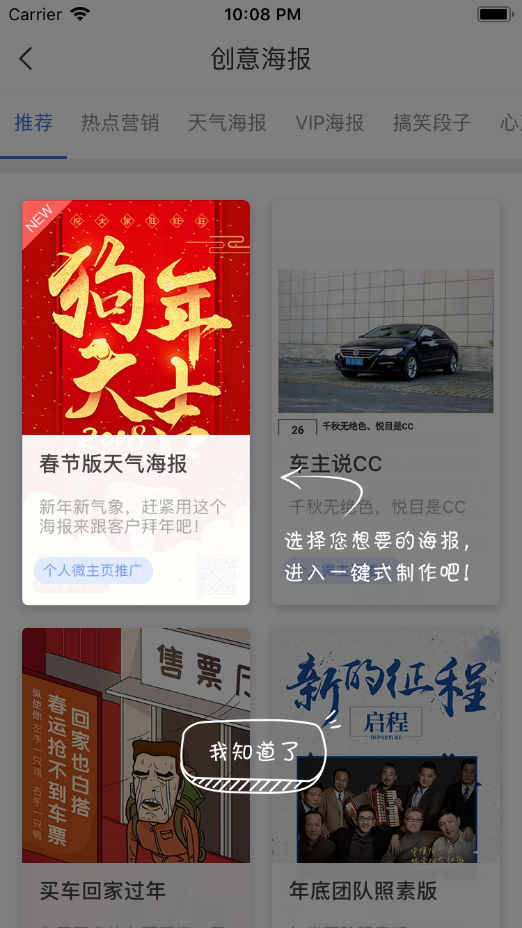

在老东家太平洋网络做的项目，如下图的一键海报的新手指引图，需求是遮罩层中间有个镂空的矩形，把第一张海报显示出来，其它地方是50%透明度，当时最终实现效果如图：

我们通过UIBezierPath和CAShapeLayer绘制一张中间镂空（完全透明），其它部分50%透明的遮罩层。

1、新建类PCOnePosterGuide，继承UIView

2、重写drawRect:方法：

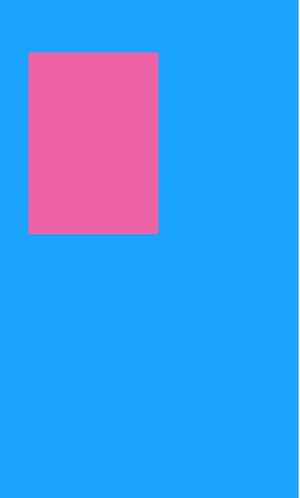

- (void)drawRect:(CGRect)rect {[super drawRect:rect];//整个view（如下图，蓝色部分，为方便解释上的颜色，实际效果为50%透明，下同）UIBezierPath *path = [UIBezierPath bezierPathWithRoundedRect:rect cornerRadius:0];//中间空的部分（如下图：粉红色部分，实际效果为镂空透明）UIBezierPath *maskPath;CGFloat maskW = (IOS_VERSION>=10.)?64.:50.;CGFloat padding = (SCREEN_WIDTH>375)?6.:2.;maskPath = [UIBezierPath bezierPathWithRoundedRect:CGRectMake(SCREEN_WIDTH-maskW-padding, PCSTATUSBAR_HEIGHT+4, maskW, 36.)byRoundingCorners:UIRectCornerAllCornerscornerRadii:CGSizeMake(2, 2)];[path appendPath:maskPath];//使用奇偶性原则，设置填充部分为除去粉色的蓝色部分[path setUsesEvenOddFillRule:YES];CAShapeLayer *fillLayer = [CAShapeLayer layer];fillLayer.path = path.CGPath;fillLayer.fillRule = kCAFillRuleEvenOdd;fillLayer.fillColor = [UIColor blackColor].CGColor;fillLayer.opacity = 0.5;[self.layer addSublayer:fillLayer];
}

为了方便解释，上的颜色，实际为透明

三、排序按钮

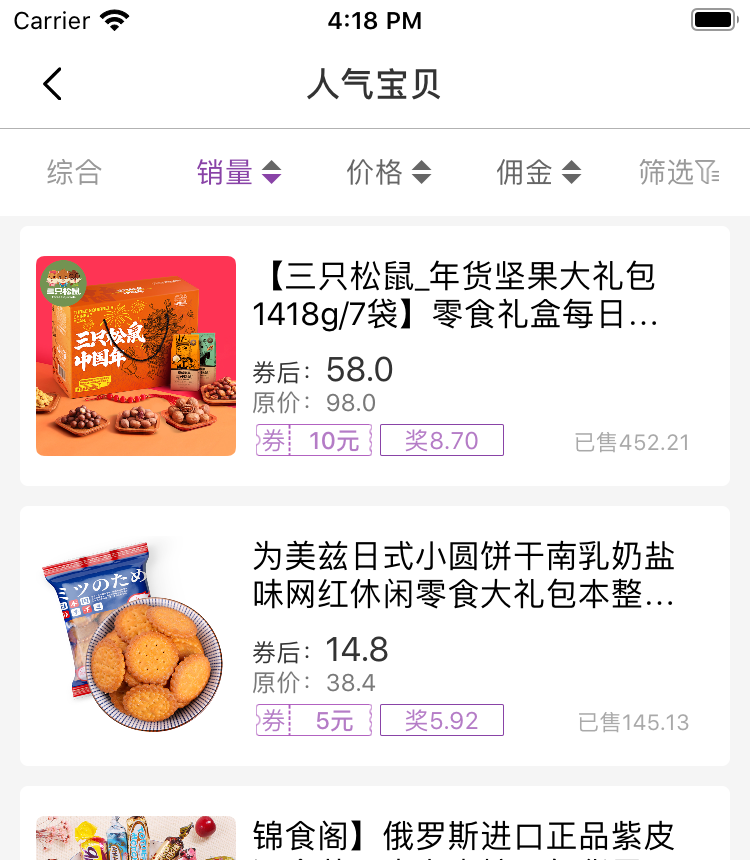

如图中的排序按钮（正序/倒序），完全使用Core Graphic进行绘制，可以方便地设置颜色、大小、字体等，而不需要找设计同事拿切图哦😊：


绘制代码：

- (void)drawRect:(CGRect)rect {CGContextRef context = UIGraphicsGetCurrentContext();if (_title.length > 0) {//绘制文字CGSize textSize = [_title sizeForFont:[UIFont systemFontOfSize:14] size:CGSizeMake(200, 40) mode:NSLineBreakByClipping];CGFloat textW = textSize.width;CGFloat textH = textSize.height;UIColor *selectColor = self.selectColor?:[UIColor colorWithRed:137/255.0 green:67/255.0 blue:167/255.0 alpha:1.0];UIColor *unselectColor = self.unselectColor?:[UIColor colorWithRed:102/255.0 green:102/255.0 blue:102 /255.0 alpha:1.0];UIColor *textColor = self.type==HYRankTypeNone?unselectColor:selectColor;[_title drawInRect:CGRectMake((self.width-textW)/2.0, (self.height-textH)/2.0, textW, self.height) withAttributes:@{NSFontAttributeName:[UIFont systemFontOfSize:14],NSForegroundColorAttributeName:textColor}];CGFloat triangleW = self.triangleW>0?self.triangleW:10;CGFloat trianglePadding = 4;//绘制上三角形if (self.type == HYRankTypeNone || self.type == HYRankTypeDown) {CGContextSetFillColorWithColor(context, unselectColor.CGColor);}else{CGContextSetFillColorWithColor(context, selectColor.CGColor);}CGFloat x1 = (self.width+textW)/2.0+trianglePadding+triangleW/2.0;CGFloat y1 = self.height/2.0 - triangleW/2.0 - 1;CGContextMoveToPoint(context, x1, y1);CGFloat x2 = x1+triangleW/2.0;CGFloat y2 = y1+triangleW/2.0;CGContextAddLineToPoint(context, x2, y2);CGFloat x3 = x1-triangleW/2.0;CGFloat y3 = y2;CGContextAddLineToPoint(context, x3, y3);CGContextClosePath(context);CGContextFillPath(context);//绘制下三角形if (self.type == HYRankTypeNone || self.type == HYRankTypeUp) {CGContextSetFillColorWithColor(context, unselectColor.CGColor);}else{CGContextSetFillColorWithColor(context, selectColor.CGColor);}CGFloat a1 = x1;CGFloat b1 = y1 + triangleW + 2;CGContextMoveToPoint(context, a1, b1);CGFloat a2 = x2;CGFloat b2 = y2 + 2;CGContextAddLineToPoint(context, a2, b2);CGFloat a3 = x3;CGFloat b3 = y3 + 2;CGContextAddLineToPoint(context, a3, b3);CGContextClosePath(context);CGContextFillPath(context);}
}

排序按钮我简单地封装到了HYRankView，完整代码及详细使用方法点我

4.继续画画：卡片背景

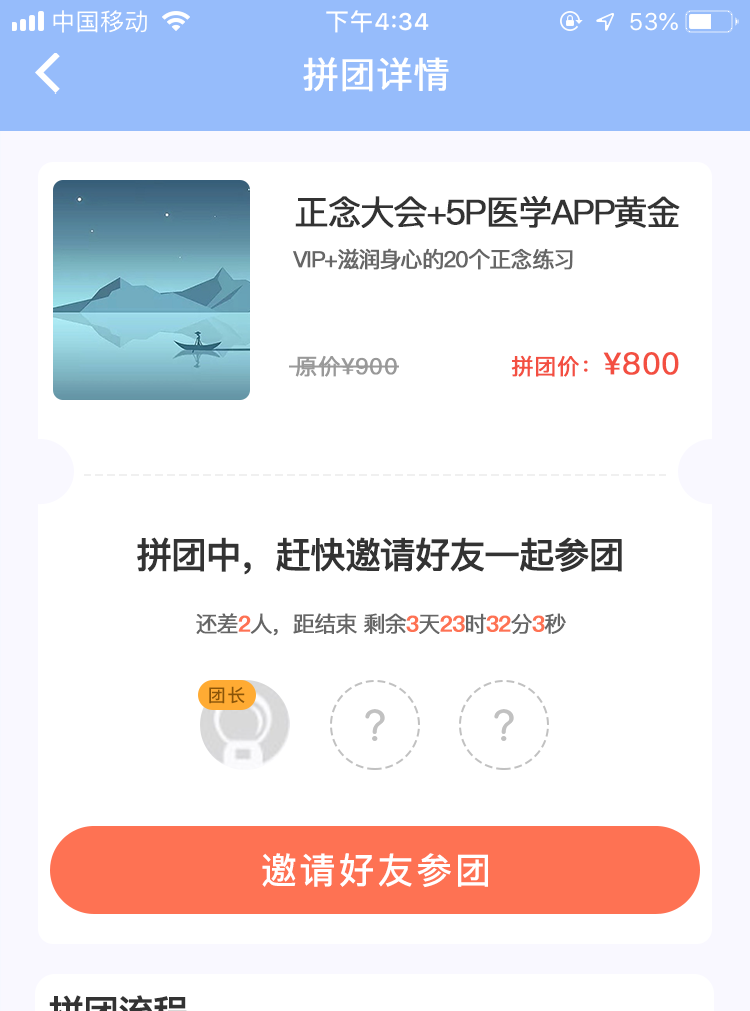

如图中的卡片背景，也是可以通过Quartz2D快速画出来，又为APP包大小立下功劳～

绘制代码：

- (void)drawRect:(CGRect)rect {[super drawRect:rect];CGContextRef context = UIGraphicsGetCurrentContext();//左边半圆UIBezierPath *leftPath = [UIBezierPath bezierPath];CGFloat y = 158;[leftPath addArcWithCenter:CGPointMake(0, y) radius:15 startAngle:3/2.0*M_PI endAngle:1/2.0*M_PI clockwise:YES];[leftPath closePath];CGContextAddPath(context, leftPath.CGPath);CGContextSetFillColorWithColor(context, UIColorHex(#F9F8FF).CGColor);CGContextFillPath(context);//右边半圆UIBezierPath *rightPath = [UIBezierPath bezierPath];CGFloat rightX = kScreenWidth-32;[rightPath addArcWithCenter:CGPointMake(rightX, y) radius:15 startAngle:3/2.0*M_PI endAngle:1/2.0*M_PI clockwise:NO];[rightPath closePath];CGContextAddPath(context, rightPath.CGPath);CGContextFillPath(context);//中间分割虚线CGContextMoveToPoint(context, 30, y);CGContextAddLineToPoint(context, kScreenWidth-32-30, y);CGContextSetLineWidth(context, 1);CGContextSetStrokeColorWithColor(context, UIColorHex(#666666).CGColor);CGFloat lengths[] = {3,3};CGContextSetLineDash(context, 0, lengths,2);CGContextDrawPath(context, kCGPathStroke);
}

5.贝塞尔曲线+动画

这个demo是业余模仿美人相机的，还没用到实际项目上。效果：

我的另一篇博客写的很详细了，这里就不再累赘：

贝塞尔曲线动画demo（仿美人相机效果）

6.环形进度条

如图。是设计姐姐给的下载进度设计图。

其实就只画两个圈，一个灰色的圆环和一个根据下载百分比动态变化的黄色圆环。代码：

-(void)drawRect:(CGRect)rect{CGContextRef ctx = UIGraphicsGetCurrentContext();//获取上下文CGContextSetLineWidth(ctx, _progressWidth); //设置线条宽度CGPoint center = CGPointMake(rect.size.width / 2, rect.size.height / 2);  //设置圆心位置CGFloat radius = (rect.size.width - 2 * _progressWidth) * 0.5;  //设置半径CGFloat startA = - M_PI_2;  //圆起点位置CGFloat endA = -M_PI_2 + M_PI * 2 * _progress;  //圆终点位置UIBezierPath *bgCirclePath = [UIBezierPath bezierPathWithArcCenter:center radius:radius startAngle:0 endAngle:2*M_PI clockwise:YES];[[UIColor lightGrayColor] setStroke];//设置描边颜色CGContextAddPath(ctx, bgCirclePath.CGPath);//把路径添加到上下文CGContextStrokePath(ctx);//渲染UIBezierPath *path = [UIBezierPath bezierPathWithArcCenter:center radius:radius startAngle:startA endAngle:endA clockwise:YES];[UIColorHex(#f3b132) setStroke];CGContextAddPath(ctx, path.CGPath);CGContextStrokePath(ctx);
}

在改变进度时，请求重新绘制：

-(void)setProgress:(float)progress
{_progress = progress;[self setNeedsDisplay];
}

七、长度动画

业余接的一个美术学院学生的iPad项目（iPad搜索“傣纸的故事”），需要动态展示一些物件的大小尺寸，也不用麻烦设计，直接Quartz2D+Core Animation搞掂。最终效果如下图：

核心代码：

1.画出完整的虚线

- (void)drawRect:(CGRect)rect {//获得处理的上下文CGContextRef context = UIGraphicsGetCurrentContext();//线条宽CGContextSetLineWidth(context, 2.0);//线条颜色CGContextSetStrokeColorWithColor(context, ColorForDardTheme.CGColor);//画虚线CGFloat dashArray[] = {3, 1};//表示先画3个实点再画1个虚点，即实点多虚点少表示虚线点大且间隔小，实点少虚点多表示虚线点小且间隔大CGContextSetLineDash(context, 1, dashArray, 1);//最后的参数1代表排列的个数//起点坐标CGContextMoveToPoint(context, 0, rect.size.height/2);//终点坐标CGContextAddLineToPoint(context, rect.size.width, rect.size.height/2);//绘制路径CGContextStrokePath(context);}

2.加一个遮罩动画就动起来啦

-(void)showAnimation:(HYPointLineDirect)direct{CGFloat originFrameX,endPositionX;switch (direct) {case HYPointLineDirectLeft:originFrameX = self.bounds.size.width;endPositionX = self.bounds.size.width/2;break;case HYPointLineDirectRight:originFrameX = -self.bounds.size.width;endPositionX = self.bounds.size.width/2;break;default:originFrameX = self.bounds.size.width;endPositionX = self.bounds.size.width/2;break;}UIView *maskView = [[UIView alloc] initWithFrame:CGRectMake(originFrameX, 0, self.frame.size.width, self.frame.size.height)];maskView.backgroundColor =  [UIColor colorWithRed:0.5 green:0.5 blue:0.5 alpha:1.0];[self setMaskView:maskView];CABasicAnimation *animation = [CABasicAnimation animationWithKeyPath:@"position.x"];animation.toValue = @(endPositionX);animation.duration = 1.0;animation.removedOnCompletion = NO;animation.fillMode = kCAFillModeBoth;[maskView.layer addAnimation:animation forKey:nil];
}

暂时就记得这几个例子。后面有再更新，
总结就是三步：
1.新建类继承UIView
2.重写drawRect:方法，在方法内画画
3.在需要刷新时调用setNeedsDisplay进行重绘

可怜的我辛苦敲代码之余还抽空写博客✍️，兄弟底部点个赞鼓励下再走嘛🥺～
