区别：电感、磁珠和零欧电阻的作用

转载：http://www.cntronics.com/sensor-art/80022840

【导读】电感、磁珠和零欧电阻在电路中是常见的身影。对于这三者在电路中的作用及它们之间的区别，相信还有很多工程师不是很清楚。不过没关系，小编在此为大家奉上一篇关于电感、磁珠和零欧电阻的区别的文章。希望可以解除心中的疑惑。

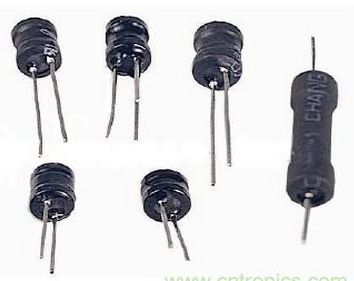

电感



电感是储能元件，多用于电源滤波回路、LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。对电感而言，它的感抗是和频率成正比的。这 可以由公式：XL = 2πfL来说明，其中XL是感抗(单位是Ω)。例如：一个理想的10mH电感，在10kHz时，感抗是628Ω;在100MHz时，增加到6.2MΩ。因 此在100MHz时，此电感可以视为开路(open circuit)。在100MHz时，若让一个信号通过此电感，将会造成此信号品质的下降。

磁珠



磁珠(ferrite bead)的材料是铁镁或铁镍合金，这些材料具有有很高的电阻率和磁导率，在高频率和高阻抗下，电感内线圈之间的电容值会最小。磁珠通常只适用于高频电 路，因为在低频时，它们基本上是保有电感的完整特性(包含有电阻性和电抗性分量)，因此会造成线路上的些微损失。而在高频时，它基本上只具有电抗性分量 (jωL)，并且抗性分量会随着频率上升而增加。象一些RF电路，PLL，振荡电路，含超高频存储器电路(DDR,SDRAM,RAMBUS等)都需要在 电源输入部分加磁珠。实际上，磁珠是射频能量的高频衰减器。其实，可以将磁珠视为一个电阻并联一个电感。在低频时，电阻被电感“短路”，电流流往电感;在 高频时，电感的高感抗迫使电流流向电阻。本质上，磁珠是一种“耗散器件(dissipative device)”，它会将高频能量转换成热能。因此，在性能上，它只能被当成电阻来解释，而不是电感。

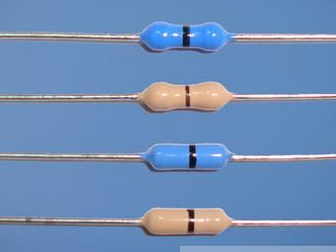

零欧电阻

零欧电阻的作用

1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。

2,可以做跳线用，如果某段线路不用，直接补贴该电阻即可(不影响外观)。

3,在匹配电路参数不确定的时候，以0ohm代替，实际调试的时候，确定参数，再以具体数值的元件代替。

4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。

5,在布线时,如果实在布不过去了,也可以加一个0ohm的电阻(感觉应该是用直插的，不应该是表贴的(luther.gliethttp))。

6,在高频信号下，充当电感或电容。(与外部电路特性有关)电感用，主要是解决EMC问题。(如地与地，电源和IC Pin间)。

7,单点接地(指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统)。

8,熔丝作用电感
