Android5.0之CoordinatorLayout的使用

CoordinatorLayout，中文译作协调者布局，光听这名字你可能很难判断出协调者布局有什么特点，那么我们来看看下面一张图片：

由于CSDN对图片大小的要求，我只能录制一个快速播放的动画，请大家见谅。但是显示效果大家应该都看到了，就是当在页面的上方有一个图片，当底部的控件向上滑动时，上方的图片慢慢的折叠起来，最终变成一个Toolbar，显示在页面的最上方。就这样一个简单的效果，如果自己用动画写也不是不可以，但是太麻烦，我们今天就来看看Google提供的CoordinatorLayout控件，只需要在布局文件中简单折腾两下，Java代码几乎不用写任何东西，就能实现这样的效果。

OK，那就开始吧。

1.整体概述

1.添加依赖

很明显这些都是design包中的，因此我们需要添加依赖：

compile 'com.android.support:design:23.1.1'

2.页面分析

使用CoordinatorLayout时，我们的页面整体上分为两部分，一部分是上面折叠的东东，还有一部分是下面的滚动控件。上面折叠的这一部分我们需要写在一个AppBarLayout中，下面的滚动控件你有两种选择，要么使用NestedScrollView，要么使用RecyclerView。其他的滚动控件都是不可以实现的哦。

2.具体实现方式

1.AppBarLayout中的写法

整个头部我们都写在AppBarLayout中，但是要实现折叠效果还需要CollapsingToolbarLayout布局，事实上，我们在AppBarLayout中放一个CollapsingToolbarLayout，头部的ImageView和Toolbar都写在CollapsingToolbarLayout中，一个简单的示例如下：

<android.support.design.widget.AppBarLayout
android:layout_width="match_parent"
android:layout_height="200dp">

<android.support.design.widget.CollapsingToolbarLayout
android:layout_width="match_parent"
android:layout_height="200dp"
app:contentScrim="@color/colorPrimary"
app:layout_scrollFlags="scroll|enterAlwaysCollapsed|exitUntilCollapsed">

<ImageView
android:layout_width="match_parent"
android:layout_height="match_parent"
android:scaleType="centerCrop"
android:src="@drawable/p1"/>

<android.support.v7.widget.Toolbar
android:id="@+id/tool_bar"
android:layout_width="match_parent"
android:layout_height="?attr/actionBarSize"></android.support.v7.widget.Toolbar>
</android.support.design.widget.CollapsingToolbarLayout>
</android.support.design.widget.AppBarLayout>

博客开始图片头部的显示效果就是这几行代码实现的。那么这里有几个属性我需要介绍一下：

app:contentScrim="@color/colorPrimary"表示当ImageView折叠后Toolbar的颜色，这里的颜色我们不可以直接在Toolbar中设置，因为Toolbar一开始是透明的，只有当ImageView折叠到Toolbar的高度时Toolbar才变为蓝色的。

app:layout_scrollFlags是一个非常重要的属性，它里边的取值主要有五种，下面我分别来解释：

1.scroll 表示CollapsingToolbarLayout可以滚动（不设置的话头部的ImageView将不能折叠）
        2.enterAlways 表示底部的滚动控件只要向下滚动，头部就显示出来
        3.enterAlwaysCollapsed 表示当底部滚动控件滚动见顶时，头部显示出来
        4.exitUntilCollapsed 表示头部折叠到最小高度时（Toolbar的高度），就不再折叠
        5.snap 表示在滑动过程中如果停止滑动，则头部会就近折叠（要么恢复原状，要么折叠成一个Toolbar）

OK，大家看博客开始时的gif图，当图片折叠时，其实是图片的顶部一直在慢慢的隐藏，底部并没有动，那么如果你想要修改这个效果，可以使用下面的属性：

app:layout_collapseMode="parallax"表示ImageView的折叠和CollapsingToolbarLayout的折叠不同步，那么这个不同步到底是怎样一个不同步法呢？还有另外一个参数来设置不同步的参数，如下：

app:layout_collapseParallaxMultiplier="0.5"表示视觉乘数，该数值的取值为0～1，数值越大，视觉差越大（如果这里的值为0，则在头部折叠的过程中，ImageView的顶部在慢慢隐藏，底部不动，如果这里的值为1，ImageView的顶部不懂，底部慢慢隐藏，如果这里的取值为0～1之间，则在折叠的过程中，ImageView的顶部和底部都会隐藏，但是头部和底部隐藏的快慢是不一样的，具体速度和视觉乘数有关）

app:layout_collapseMode这个属性还有一个取值，是pin，该属性表示当折叠完成时将该控件放在页面的头部.

OK ，配合上上面这几种属性，我们的一个较完整的头部应该是这样的：

<android.support.design.widget.AppBarLayout
android:layout_width="match_parent"
android:layout_height="200dp">

<android.support.design.widget.CollapsingToolbarLayout
android:layout_width="match_parent"
android:layout_height="200dp"
app:contentScrim="@color/colorPrimary"
app:layout_scrollFlags="scroll|enterAlwaysCollapsed|exitUntilCollapsed">

<ImageView
android:layout_width="match_parent"
android:layout_height="match_parent"
android:scaleType="centerCrop"
android:src="@drawable/p1"
app:layout_collapseMode="parallax"
app:layout_collapseParallaxMultiplier="0.5"/>

<android.support.v7.widget.Toolbar
android:id="@+id/tool_bar"
android:layout_width="match_parent"
android:layout_height="?attr/actionBarSize"
app:layout_collapseMode="pin"></android.support.v7.widget.Toolbar>
</android.support.design.widget.CollapsingToolbarLayout>
</android.support.design.widget.AppBarLayout>

另一方面，当我们在使用CollapsingToolbarLayout的时候，我们一般也不再是通过Toolbar来给页面设置title了，因为这个title能够实现的效果非常有限，那么我们怎么给页面设置Title呢？我们可以通过给CollapsingToolbarLayout设置如下属性来解决Title的问题：

app:title="MyToolBar" 表示给页面设置一个Toolbar
app:collapsedTitleGravity="right" 表示折叠之后Title显示的位置
app:expandedTitleGravity="left|bottom" 表示展开时Title显示的位置

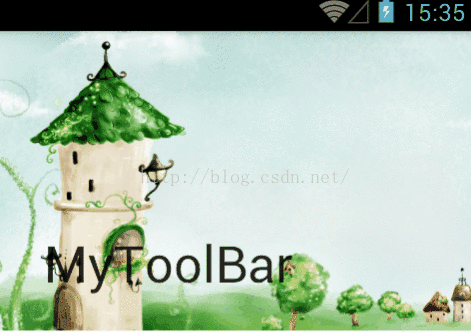

如此设置之后我们来看一下头部显示的效果：

大家看到，当头部折叠之后，Title显示在了头部的右边。

OK，最后我们在来看一遍头部的完整代码：

<android.support.design.widget.AppBarLayout
android:layout_width="match_parent"
android:layout_height="200dp">

<android.support.design.widget.CollapsingToolbarLayout
android:layout_width="match_parent"
android:layout_height="200dp"
app:title="MyToolBar"
app:collapsedTitleGravity="right"
app:expandedTitleGravity="left|bottom"
app:contentScrim="@color/colorPrimary"
app:layout_scrollFlags="scroll|enterAlwaysCollapsed|exitUntilCollapsed">

<ImageView
android:layout_width="match_parent"
android:layout_height="match_parent"
android:scaleType="centerCrop"
android:src="@drawable/p1"
app:layout_collapseMode="parallax"
app:layout_collapseParallaxMultiplier="0.5"/>

<android.support.v7.widget.Toolbar
android:id="@+id/tool_bar"
android:layout_width="match_parent"
android:layout_height="?attr/actionBarSize"
app:layout_collapseMode="pin"></android.support.v7.widget.Toolbar>
</android.support.design.widget.CollapsingToolbarLayout>
</android.support.design.widget.AppBarLayout>

2.底部滚动控件的写法

底部控件你有两种选择，一中是直接用RecyclerView，还有一种是用NestedScrollView，这里我选用NestedScrollView来做底部的滚动控件，如下：

<android.support.v4.widget.NestedScrollView
android:layout_width="match_parent"
android:layout_height="match_parent"
app:layout_behavior="@string/appbar_scrolling_view_behavior">

<TextView
android:layout_width="match_parent"
android:layout_height="match_parent"
android:text="@string/book_content"/>
</android.support.v4.widget.NestedScrollView>

整体上来说还是很简单的，TextView要能够滚动，用一个NestedScrollView包裹起来即可，但是这里多了一个app:layout_behavior属性，这个属性的值是一个字符串，追踪字符串的值发现字符串的值如下：

android.support.design.widget.AppBarLayout$ScrollingViewBehavior

这其实是一个类的地址，该类就是就是CoordinatorLayout中上下两部分配合工作的具体实现代码。

OK，整体上就是这样，最后大家要记得在使用CoordinatorLayout时一定要先将ActionBar隐藏起来，修改styles.xml文件，如下：

<!-- Base application theme. -->
<style name="AppTheme" parent="Theme.AppCompat.Light.DarkActionBar">
<!-- Customize your theme here. -->
<item name="colorPrimary">@color/colorPrimary</item>
<item name="colorPrimaryDark">@color/colorPrimaryDark</item>
<item name="colorAccent">@color/colorAccent</item>
<item name="windowActionBar">false</item>
<item name="windowNoTitle">true</item>
</style>

OK，最后，我们再来看一眼完整的代码：

<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.CoordinatorLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
tools:context="org.mobiletrain.coordinatorlayout.MainActivity">

<android.support.design.widget.AppBarLayout
android:layout_width="match_parent"
android:layout_height="200dp">

<android.support.design.widget.CollapsingToolbarLayout
android:layout_width="match_parent"
android:layout_height="200dp"
app:title="MyToolBar"
app:collapsedTitleGravity="right"
app:expandedTitleGravity="left|bottom"
app:contentScrim="@color/colorPrimary"
app:layout_scrollFlags="scroll|enterAlwaysCollapsed|exitUntilCollapsed">

<ImageView
android:layout_width="match_parent"
android:layout_height="match_parent"
android:scaleType="centerCrop"
android:src="@drawable/p1"
app:layout_collapseMode="parallax"
app:layout_collapseParallaxMultiplier="0.5"/>

<android.support.v7.widget.Toolbar
android:id="@+id/tool_bar"
android:layout_width="match_parent"
android:layout_height="?attr/actionBarSize"
app:layout_collapseMode="pin"></android.support.v7.widget.Toolbar>
</android.support.design.widget.CollapsingToolbarLayout>
</android.support.design.widget.AppBarLayout>

<android.support.v4.widget.NestedScrollView
android:layout_width="match_parent"
android:layout_height="match_parent"
app:layout_behavior="@string/appbar_scrolling_view_behavior">

<TextView
android:layout_width="match_parent"
android:layout_height="match_parent"
android:text="@string/book_content"/>
</android.support.v4.widget.NestedScrollView>
</android.support.design.widget.CoordinatorLayout>

以上。
