HA01-集群介绍

编程日记 2024-06-09 17:00:00

一、宏观理解集群

二、微观理解集群

三、安装高可用集群环境

3.1、实验环境简介

3.2、安装集群软件并配置集群

3.3、用命令行创建集群

一、宏观理解集群

集群中的一个服务器称为一个节点node。

集群资源以mysql为例一般有：vip（浮动IP）、mysql（服务）、存储（共享存储）。所有资源作为一个整体提供服务，称为服务组。集群资源不运行在同一个node时，集群不能正常工作。为了集群资源运行在同一个node上，需要配置集群的约束条件。约束条件:location、order、colocation。

location：资源优先在哪个node上运行
order：资源的启动顺序（先启动vip、再启动共享存储、再启动服务）
colocation：保证资源运行在同一个node上（其他资源跟着哪个资源跑）

心跳线：在私有网络中，各个node之间互相探测，看其他node是否正常。各个node之间互相争抢资源（互相认为其他node有故障），会出现脑裂状态，会造成数据丢失。

fence/stonith：stonith=shoot the other node in the head，通常是电源交换机来解决脑裂，他会把有问题的node重启或关机，避免脑裂。

node和共享存储之间用多路径multipath，防止一条线路故障导致不可用。

二、微观理解集群

CRM：Cluster Resource Manager 集群资源管理器，每个node上一个头儿
PE：Policy Engine 策略引擎，从CRM中重选出DC
DC：Designated Coordinator 指定协调器，集群中有一个CRM作为DC
LRM：Local Resource Manager 本地资源管理器，接受CRM的指令，调用RA来管理各自node上的资源
CIB：Clister Infomation Base 集群信息库，是关于集群的数据库，由节点更新，为PE做决策提供依据

RA：Resource Agent 资源代理启动脚本，RA有三种：LSB、systemd、OCF。

RHEL6前 LSB---/etc/init.d/
RHEL7后 systemctl
OCF 开放集群框架，是第三方的启动脚本

以3节点集群为例，node1、2、3中当前活跃节点是node3。集群的故障转移是这样实现的

如果node3挂了被node1、2心跳检测到
那么node1、2就更新CIB的信息
PE根据CIB的信息决策其余node中哪个node最适合接管，比如node2接管
PE决定node2上的CRM作为新的DC
node2变成活跃节点，node2的CRM命令LRM启动服务
LRM通过调用各种RA来启动服务

以上的集群架构通过集群软件实现，常用的集群软件是

pacemaker来实现CRM
corosync来实现心跳线信息

三、安装高可用集群环境

3.1、实验环境简介

虚拟机server作为实验平台，server必须把光盘挂着以充当yum源。在server上使用KVM运行5台虚拟机分别为node1~5。在root的家目录放入安装node的文件（目录rh436_new）和安装脚本。在server上：放入tar包，解压缩并进入rh436_new目录，执行server.sh脚本配置初始环境。执行以后会自动重启，初始环境完成。

[root@server:~]# tar xvzf rh436_new.tar.gz
[root@server:~]# cd rh436_new/
[root@server:~/rh436_new]# ll
total 505M
-rw-r--r--. 1 root  root  505M Mar 13  2018 node.qcow2
-rw-r--r--. 1 kevin kevin  167 May  5  2016 README
-rwxr-xr-x. 1 kevin kevin  793 May  5  2016 reinstall.sh
-rwxr-xr-x. 1 kevin kevin 1.5K May  5  2016 server.sh[root@server:~/rh436_new]# ./server.sh

在server上：virsh list查看虚拟机状态

[root@server:~]# virsh listId    Name                           State
----------------------------------------------------

在server上：reinstall.sh 1 2 3 4 5可以安装或者重置node1 node2 ... node5

[root@server:~]# reinstall.sh 1
[root@server:~]# reinstall.sh 2
...
[root@server:~]# reinstall.sh 5

启停某个node

[root@server:~]# virsh start node1
[root@server:~]# virsh shutdown node1

远程到某个node上，密码都是redhat。

[root@server:~]# ssh node1
Warning: Permanently added 'node1,192.168.122.10' (ECDSA) to the list of known hosts.
root@node1's password:
[root@node1 ~]#

3.2、安装集群软件并配置集群

在3个node上：装包pcs，启动服务pcsd。装pcs包会创建用户hacluster，更改其密码。验证集群是否正常。同理node2、3。

[root@node1 ~]# yum install pcs -y
[root@node1 ~]# systemctl enable pcsd; systemctl start pcsd
[root@node1 ~]# echo redhat | passwd---stdin hacluster

集群各节点node1、node2、node3互相做认证，这个过程只需要在一个结点上操作即可

[root@node1 ~]# pcs cluster auth node1 node2 node3
Username: hacluster
Password:
node1: Authorized
node2: Authorized
node3: Authorized

在server上：打开firefox，访问https://node1:2224，用hacluster/redhat登录。
点击Create New新建一个集群，起名cluster1，加入node1、node2和node3，点Create Cluster创建。

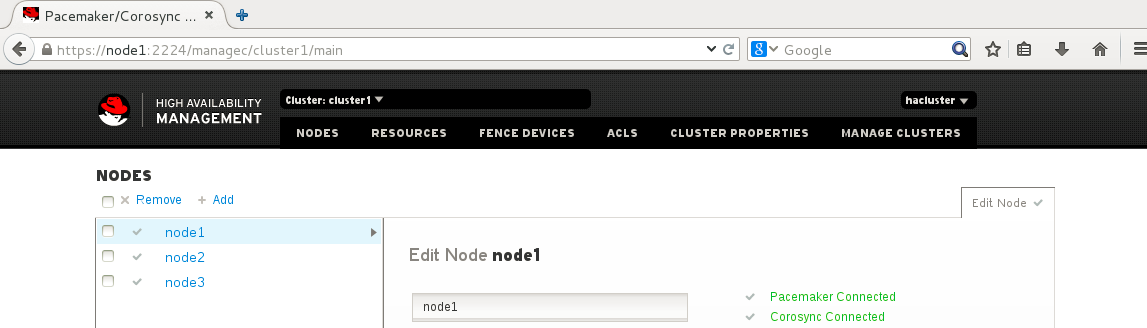

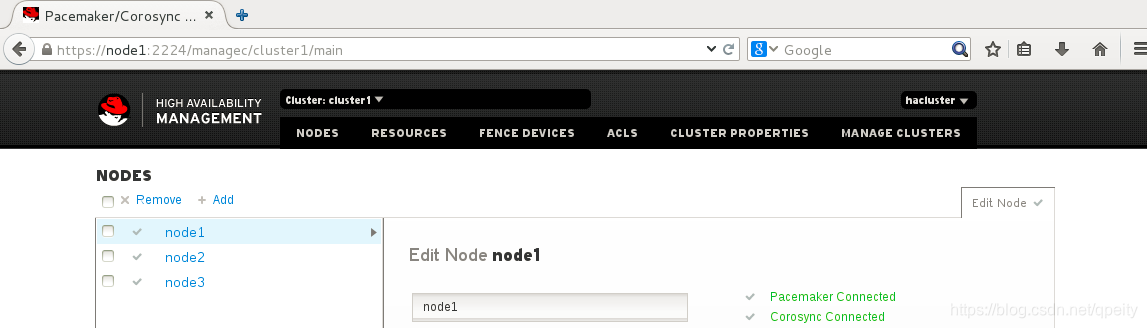

集群cluster1看到有3个node，各个node之间的pacemaker要等一会儿才能正常运行起来。
这里有nodes、resource、fence device、cluster properties、manage clusters等。
分别管理node、资源、fence、集群属性、管理集群等。
我们访问的是https://node1:2224，所以cluster properties是node1的properties。

此时，在cluster properties里面，
把No Quorum Policy选为Ignore
把Stonith Enable不勾选
保证后面可以顺利添加资源，如vip

访问https://node2:2224，用hacluster/redhat登录

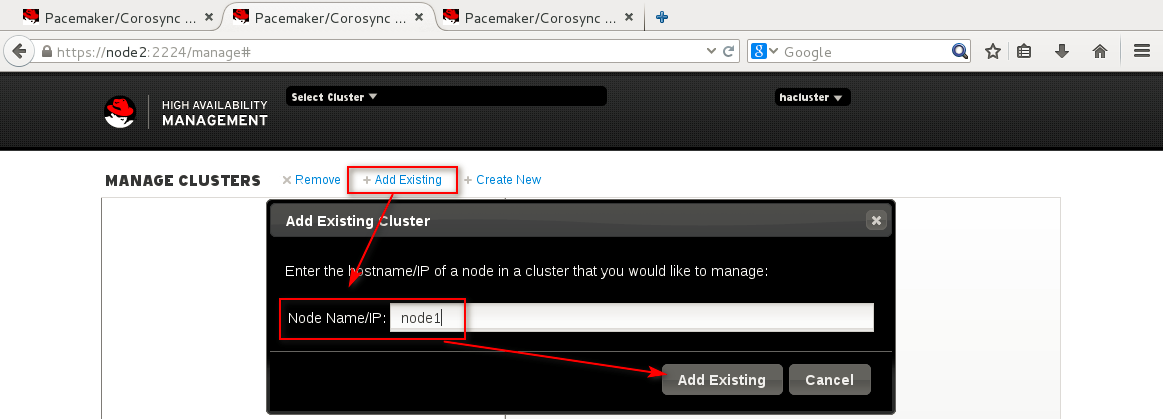

添加已有的集群，点Add Existing，因为已经配置过node1，所以填写node1添加

访问https://node3:2224，同理配置

3.3、用命令行创建集群

命令行使用man pcs查看例子。下面用命令行创建和用浏览器创建一样的集群。

[root@node3 ~]# pcs cluster setup --start --enable --name cluster1 node1 node2 node3
Shutting down pacemaker/corosync services...
Redirecting to /bin/systemctl stop  pacemaker.service
Redirecting to /bin/systemctl stop  corosync.service
Killing any remaining services...
Removing all cluster configuration files...
node1: Succeeded
node2: Succeeded
node3: Succeeded
Starting cluster on nodes: node1, node2, node3...
node1: Starting Cluster...
node3: Starting Cluster...
node2: Starting Cluster...
node1: Cluster Enabled
node2: Cluster Enabled
node3: Cluster Enabled

关闭stonith enable

[root@node1 ~]# pcs property set stonith-enabled=false[root@node1 ~]# pcs property show
Cluster Properties:cluster-infrastructure: corosynccluster-name: cluster1dc-version: 1.1.12-a14efadhave-watchdog: falsestonith-enabled: false

不启用quorum策略

[root@node1 ~]# pcs property set no-quorum-policy=ignore
[root@node1 ~]# pcs property show
Cluster Properties:cluster-infrastructure: corosynccluster-name: cluster1dc-version: 1.1.12-a14efadhave-watchdog: falseno-quorum-policy: ignorestonith-enabled: false

这些属性的名字一般是浏览器里cluster property中名字的连字符形式，比如，Stonith Enabled就是stonith-enabled，No Quorum Policy就是no-quorum-policy，以此类推。
