【单片机】以输出方波为例的定时器使用

编程日记 2024-05-20 19:00:00

实验要求：

利用Proteus软件画出电路图，单片机定时器/计数器以查询方式工作，在P1.0口产生周期为100us的连续方波，在P1.0口线上接上示波器观察波形。

前言：写这篇博客的意义在于，借助本实验可以复习定时器中断的使用以及了解proteus的一些新操作

代码实现：

#include <reg52.h>sbit out1 = P1^0;void initTimer0(){TMOD = 0X01;TH0 = (65535 - 100) / 256;TL0 = (65535 - 100) % 256;//使能定时/计数器中断	ET0 = 1;EA = 1;//启动定时器0TR0 = 1;
}void severTimer0() interrupt 1{TH0 = (65535 - 100) / 256;TL0 = (65535 - 100) % 256;out1 = ~out1;
}
void main(){initTimer0();//注意这个while(1)很重要，否则无法实现功能while(1);
}

定时器的使用：

1、TMOD寄存器的配置：

1）定时功能和计数功能的区别：

定时的时候触发源是时钟信号，其周期固定，所以可以计算时间；计数时触发源是外部脉冲，无法保证周期固定，只能记录脉冲的个数。

2）使用TR0、TR1来启动定时器所示GATE = 0

3）使用定时功能所以C/T = 0

4）使用16位定时器，所以M1 M0为01

注：只用定时器0，所以定时器1相关的直接定于0即可

2、THX TLX初始化配置

1）计算出初始值：

一个脉冲为1us，如我们要定100us就将初始值定位（65535）

2）分别配置给THX TLX，如代码所示

注：

（1）如果要记的时间T超过了65535us就需要找到一个t在65535um内且T是t的整数倍

（2）分配时的256是因为低八位一共能表示到256

3、ET0、ET1控制使能定时/计数器中断，当值为1时表示打开中断

4、EA控制总中断，当值为1时表示打开中断

5、TRX = 1表示启动定时器

中断的使用：

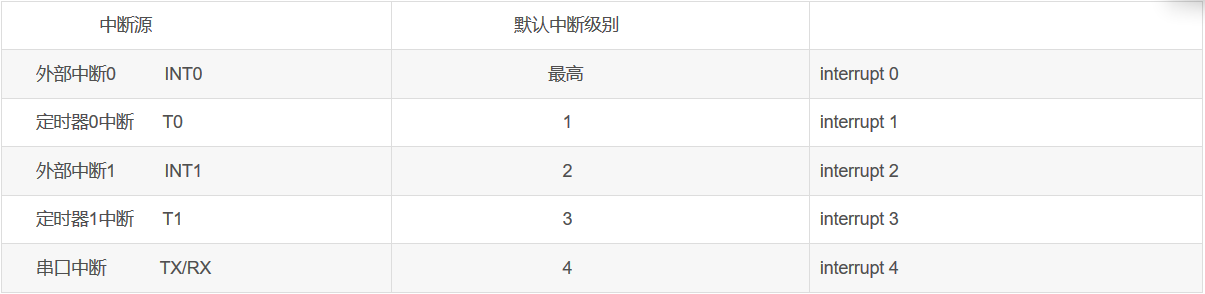

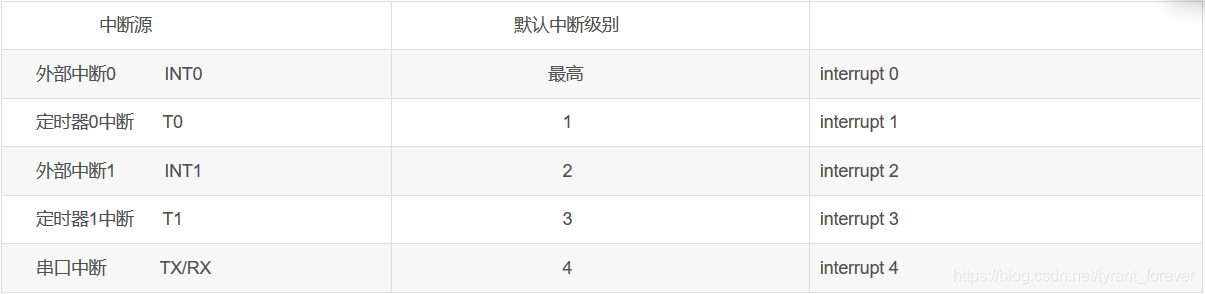

1、中断号

主程序：

1、其中最主要的是while（1），main函数本身就是一个自循环函数，如果不加while（1）函数就一直在进行定时器初始化，所以无法进入中断

硬件实现：

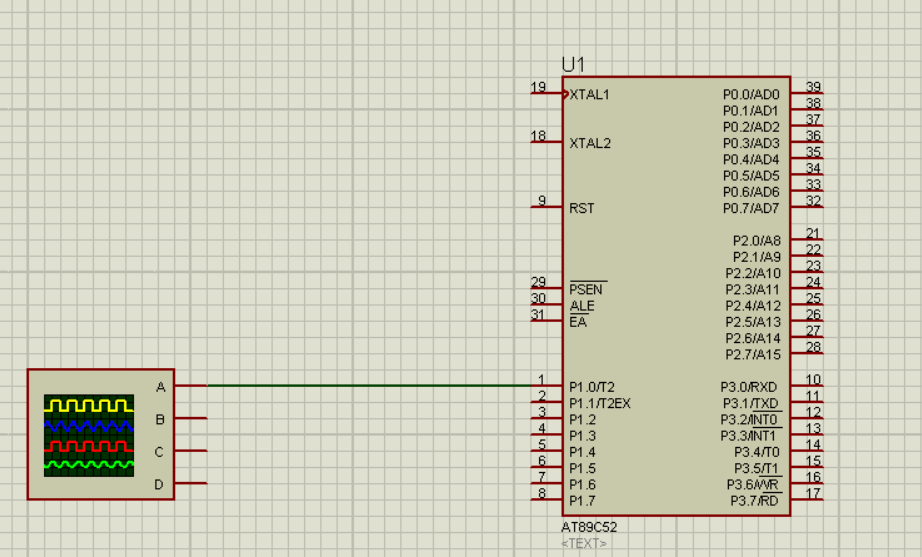

电路图

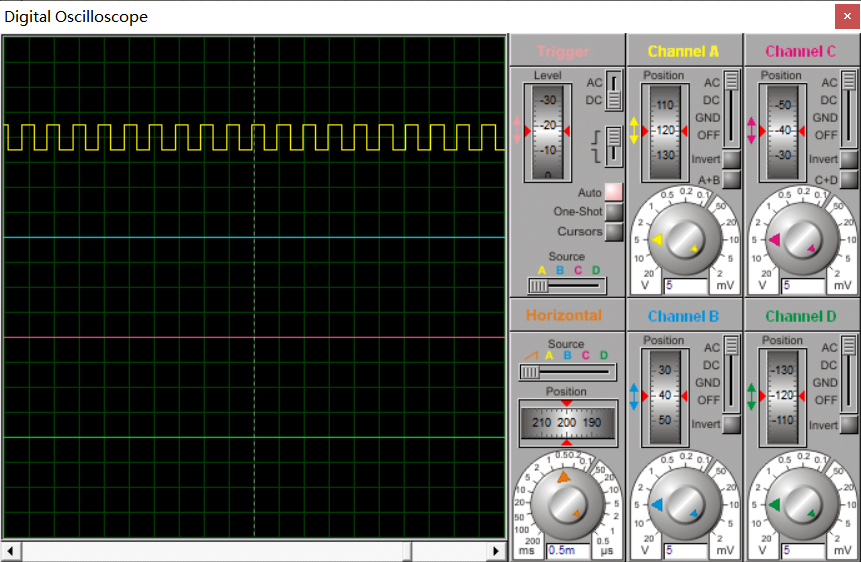

示波器的使用：

1、放置示波器

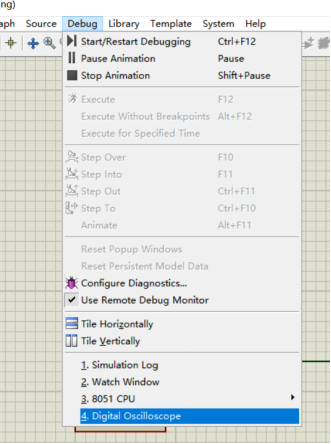

2、如果示波器显示内容没有自动弹出来
