Carrier frequency 和 EARFCN的关系
Carrier frequency 和 EARFCN的关系
我们处理UE log时，看到LTE cell 都是用EARFCN/PCI来标示的，那么EARFCN和frequency 之间是什么关系呢？
1. EARFCN:
缩写: E-UTRA Absolute Radio Frequency Channel Number,
取值范围: 0 – 65535

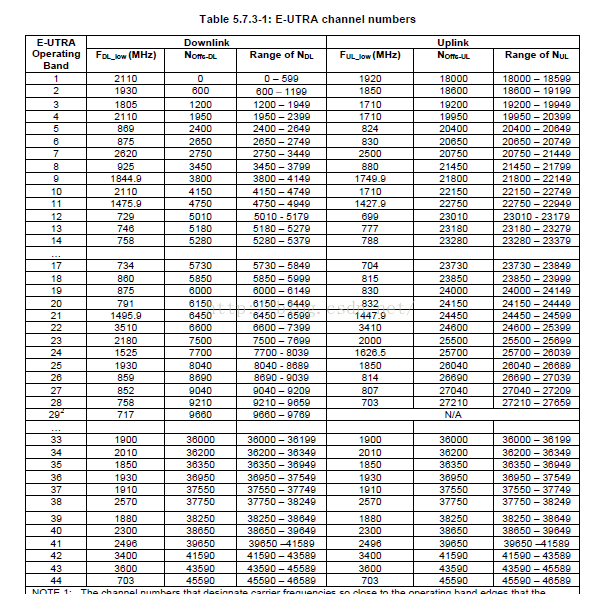

参考3GPP 36.101 Table 5.7.3-1 E-UTRA channel numbers
下图中的
NDL: Downlink EARFCN
FDL_low: The lowest frequency of the downlink operating band
NOffs-DL: Offset used for calculating downlink EARFCN
NUL: Uplink EARFCN.
FUL_low: The lowest frequency of the uplink operating band
NOffs-UL: Offset used for calculating uplink EARFCN
我们先理解DL EARFCN, 首先关注列[Range of NDL], 每个band 对应一个EARFCN范围，仔细观察，会发现EARFCN的数值会随着band增加(eg, band1->band2->band3…..)而增加，且不同band 对应的EARFCN范围不存在重合(overlapping)的问题。也就是说一个EARFCN对应一个band.

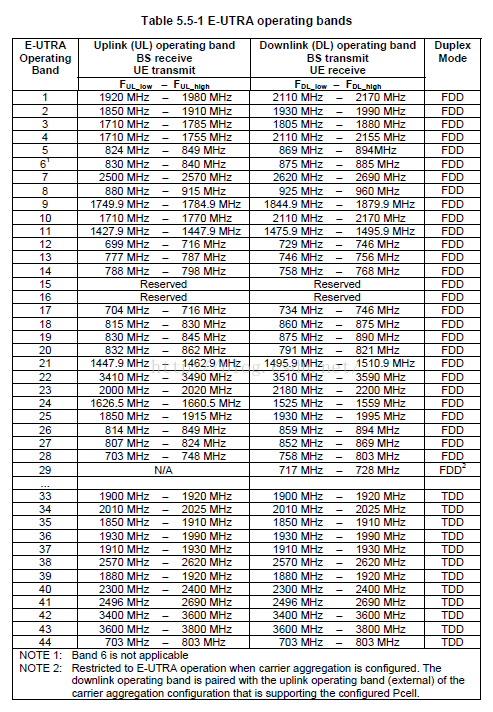

接下来关注列[FDL_low], FDL_low的意思对应的band 的frequency 的最小值，单位MHz, 每个band 对应的frequency 的范围可以参考3GPP 36.101 Table 5.5-1, 如下：
仔细观察，你会发现frequency 与 band 的关系好乱，没有一个线性关系(不像EARFCN),且不同band 间的frequency 范围存在overlapping，比如band 38 – [2570~2620] 与 band 41 – [2496~2690], band 38 对应的frequency 是 band 41的子集。这种现象叫做MFBI, 不过这里不做经一部扩展，以后会做详细介绍。一个frequency 可能对应多个band.
接下来，我们来看frequency 和 EARFCN的计算公式，可以参考3GPP 36.101 – 5.7.3
FDL： Downlink Frequency
NDL: Downlink EARFCN
FDL_low: The lowest frequency of the downlink operating band
//Band 对应的最小值，eg, Band38, 这个值就是2570MHz
NOffs-DL: Offset used for calculating downlink EARFCN
//band 对应Earfcn范围的起始值， eg, Band 38, 这个值就是37750
下面来计算band 38 中EARFCN为38000对应的frequency
FDL = FDL_low + 0.1 (NDL - NOffs-DL)
= 2570 + 0.1 (38000 – 37750)
= 2595 MHz
下面来计算band 41 中EARFCN为40640对应的frequency
FDL = FDL_low + 0.1 (NDL - NOffs-DL)
= 2496 + 0.1 (40640 - 39650)
= 2595 MHz
可见EARFCN 38000 (band 38) 和 40640 (band 41) 对应的frequency 都是2595 MHz.
相关文章：
十五天精通WCF——第六天 你必须要了解的3种通信模式
十五天精通WCF——第六天 你必须要了解的3种通信模式 原文:十五天精通WCF——第六天 你必须要了解的3种通信模式wcf已经说到第六天了，居然还没有说到这玩意有几种通信模式，惭愧惭愧，不过很简单啦，单向，请求-响应&#…
从未在一起更让人遗憾_明明是真爱，却又不能在一起
深爱一个人，若是无缘成为夫妻相偎相依在一起，在分开的很长一段时间里，一定会在深夜难眠，在梦中哭醒，因为你太爱他，太想他。人生那么长，在我们的一生中，总会有一个人，在你…
使用 IntraWeb (8) - 系统模板
我们可以自定义系统错误模板, 编辑 IWError.html 放到模板文件夹后, 它将替换默认的模板.{在主页面, 这是要模拟一个系统错误} procedure TIWForm1.IWButton1Click(Sender: TObject); beginRelease; end;修改前后的 IWError.html 对比:我想办法抠出了 IWError.html 源文件, 从里…
Java中常量定义的几种方式
编程中使用常量的优点： 常量提取出来有利于代码阅读，而且下次再做这种判断不用手写或复制并且提高代码的复用率，方便修改，直接通过常量类就能得到。不过我觉得提取出来并不会有利于代码性能提升，因为常量分配在内存的常…
PCT-36.523
LTE v 36 523-1:Part 1: Protocol conformance specification 定义了每个Case 运行的流程 v 36.523-2:Part 2: Implementation Conformance Statement(ICS) proforma specification. Table 4-1 定义了每个Case的详细背景: 1. 最早那个release 引入的这一c…
测试笔试题之相关概念
1、对手机软件的压力测试通常包括： （1）存储压力 （2）响应能力压力 （3）网络流量压力 （4）边界压力 2、针对手机应用软件的系统测试，我们通常从如下几个角度开展&…
ios 代码设置控件宽高比_用宽高比调整UIImage的大小？
我知道这很老了，但是感谢那篇文章-它使我从尝试使用比例尺重定向到绘制图像。万一对任何人都有利，我做了一个扩展类，我将在这里进行介绍。它允许您调整图像的大小，如下所示：UIImage imgNew img.Fit(40.0f, 40.0f);我不…

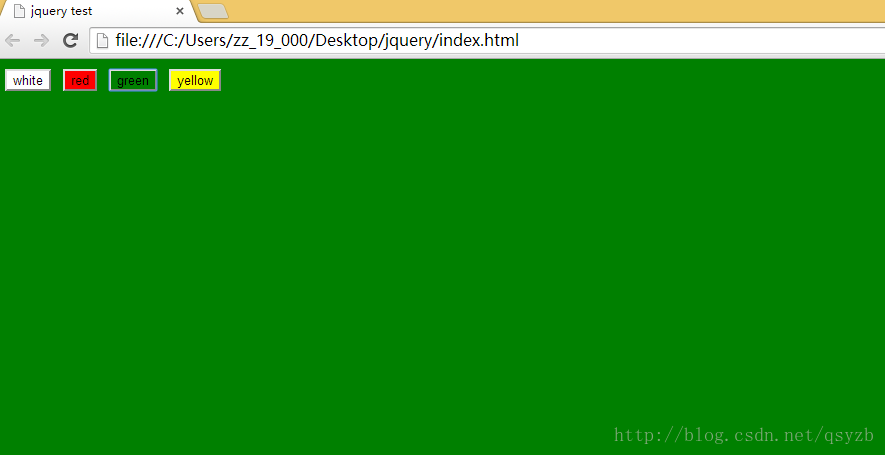

jquery入门 修改网页背景颜色
我们在浏览一些网站，尤其是一些小说网站的时候，都会有修改页面背景颜色的地方，这个功能使用jquery很容易实现。 效果图： show you code: <!doctype html> <html> <head> <meta charset"utf-8">…
对于装饰器Decorator的理解
装饰器是用来描述函数，记录日志，提供信息的函数，是一个为了更好的服务主函数的副函数： 详情还需查看：廖雪峰装饰器 关键在于：【import functools是导入functools模块。模块的概念稍候讲解。现在，…
UE的注册流程
协议36.508 4.5节 有个表格写的很清楚： Table 4.5.2.3-1: UE registration procedure (state 1 to state 2)
五大主流数据库模型
转载自 五大主流数据库模型 导读：无论是关系型数据库还是非关系型数据库，都是某种数据模型的实现。本文将为大家简要介绍5种常见的数据模型，让我们来追本溯源，窥探现在流行的数据库解决方案背后的神秘世界。 什么是数据模型&#…
laytpl语法_layui语法基础
一.按钮区分 1.按照主题划分 原始：class "layui-btn layui-btn-primary" 默认：class "layui-btn" 百搭：class "layui-btn layui-btn-normal" 暖色：class "layui-btn layui-btn-…
黑马程序员-张老师基础加强3-内省
内省：javaBean JavaBean是一种特殊的Java类，主要用于传递数据信息，这种java类中的方法主要用于访问私有的字段，且方法名符合某种命名规则。 JavaBean的属性是根据其中的setter和getter方法来确定的，而不是根据其中的成…
shell 中长命令的换行处理
考察下面的脚本： emcc -o ./dist/test.html --shell-file ./tmp.html --source-map-base dist -O3 -g4 --source-map-base dist -s MODULARIZE1 -s "EXPORT_NAME\"Test\"" -s USE_SDL2 -s LEGACY_GL_EMULATION1 --pre-js ./pre.js --post-js ./…
golang bufio.newscanner如何超时跳出_Golang微服务的熔断与限流
(给Go开发大全加星标)来源：Che Danhttps://medium.com/dche423/micro-in-action-7-cn-ce75d5847ef4【导读】熔断和限流机制对于大流量高并发服务来说不可或缺，尤其在微服务架构下更需要在服务中配置熔断限流机制。对可用性要求高的系统，熔断和…
JasperReport报表设计4
在JRXML模板（或JRXML文件）中的JasperReport 都是标准的 XML文件，以.JRXML扩展。所有JRXML文件包含标签<jasperReport>，作为根元素。这反过来又包含许多子元素（所有这些都是可选的）。JasperReport框架…
C++基本要点复习--------coursera程序设计实习（PKU）的lecture notes
因为一些特性复杂，很多时候也用不到一些特性，所以忘记了，算是随笔，也当作一个临时查找的手册。没有什么顺序，很杂。 1.构造函数通过函数重载的机制可以有多个（不同的构造函数，参数个数ÿ…
Kibana + Elasticsearch + ik分词的集群搭建
Elasticsearc： Elasticsearch 是一个分布式的搜索和分析引擎，可以用于全文检索、结构化检索和分析，并能将这三者结合起来。Elasticsearch 基于 Lucene 开发，是 Lucene 的封装，提供了 REST API 的操作接口，开…

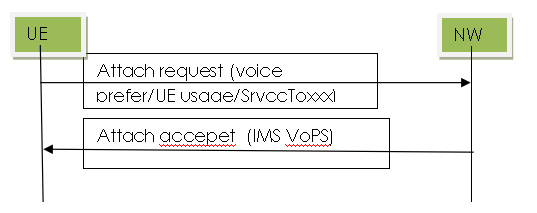

VOLTE parameter in Attach Request/Accept message
VOLTE字面上是:Voice over LTE. 但是人们所提到的VOLTE,实际上是指“Voice over LTE utilizing IMS” Attach Request/Accept消息中包含了VOLTE相关的参数。 1. Attach request 参考: 3GPP 24.301 – 8.2.4 关注红框内的3个参数： SrvccToGeranOrUtranCapability 参…
[YY题]HDOJ5288 OO’s Sequence
题意：求这个式子 $\sum \limits_{i1}^{n} \sum \limits_{j1}^{m} f(i, j) mod (10^9 7)$ 的值 就是对每个区间[i, j]枚举区间中的每个数$a_i$到$a_j$, 判断这个$a$是否对[i, j]这个区间内所有数取模都不等于0， 若是，则这个区间满足条件 问有…
python 读取excel文件 效率 时间 格式_python读取Excel文件中的时间数据
在使用python读取Excel文件中的时间格式，碰到的时间格式转换问题：读取这样的表格：输出这样的数据结果：然而这样的结果却不是我们想要的，我们需要的是这样的结果:1、安装python官方库---datetime引入datetime库import d…
操作无法完成后台打印程序无法运行
同事反映原共享的打印机无法打印。我删除重新添加时系统提示 操作无法完成后台打印程序无法运行。于是我打开服务找到print spooler服务进程设置自动开启后重新添加问题依旧。在网上查到的方法是病毒清了后你的 SPOOLSV.EXE文件就没有了,且在服务里你的后台打印print spooler也…
NodeJS 模块
cheerio 可以用jQuery操作DOM（服务器端） 转载于:https://www.cnblogs.com/tujw/p/11054252.html
Linux下netstat命令详解&&netstat -anp | grep 讲解
Netstat是控制台命令,是一个监控TCP/IP网络的非常有用的工具，它可以显示路由表、实际的网络连接以及每一个网络接口设备的状态信息。Netstat用于显示与IP、TCP、UDP和ICMP协议相关的统计数据，一般用于检验本机各端口的网络连接情况。
Linux命令——根据端口号查进程
查出的数据第二列（16615）是elasticsearch的进程号。通常我们会根据端口号查进程号，或者通过进程号查端口号。linux环境下，我们常常会查询进程号pid。最常用ps -ef |grep xx。根据端口port查进程。根据端口port查进程。根据进程pid查端口。根据进程pid查端口。

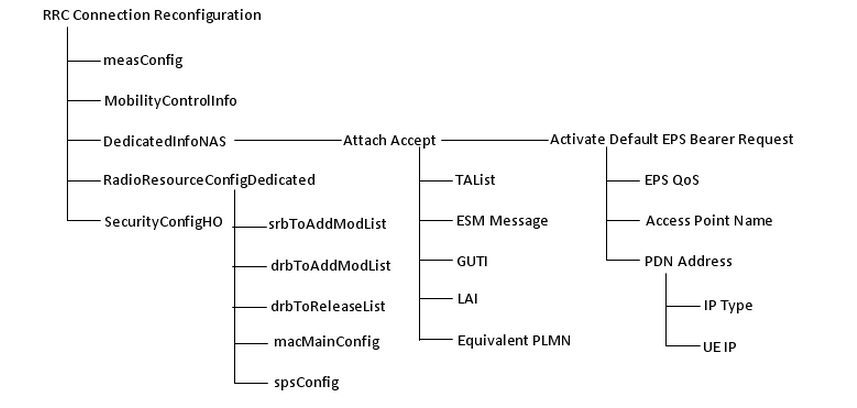

RRC Connection Reconfiguration
