LTE Paging时频资源

编程日记 2024-03-16 05:00:00

介绍PAGING的文章有很多，本文主要介绍Paging的时频资源。
为了达到省电的目的，UE在idle下使用DRX。UE在什么时刻(SFN/subframe)wakeup起来接受Paging 呢? 先介绍2个概念，如下：
PO: Paging Occasion, 它是一个子帧，这个子帧可能使用P-RNTI加扰PDCCH.
PF: Paging Frame, 它是一个系统帧，里面包含一个或者多个PO
DRX Cycle: 寻呼周期，一个UE在一个寻呼周期内只需要盲检一个PO.
也就说一个UE在一个寻呼周期内，只需要在PF内的PO子帧上盲检一次Paging即可。

Paging时域资源(PF/PO)

PF系统帧SFN需要满足如下公式：

SFN mod T= (T div N)*(UE_ID mod N)
参数解释如下：
这里写图片描述

PO子帧的计算

i_s和PO子帧的关系见下表
i_s的计算公式如下：
i_s = floor(UE_ID/N) mod Ns

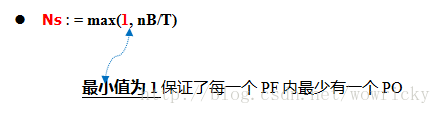

参数解释如下：
这里写图片描述

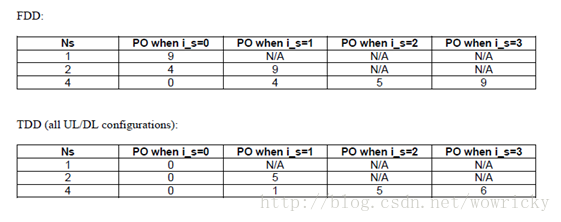

从下表可以查到PO的值
Index i_s pointing to PO from subframe pattern

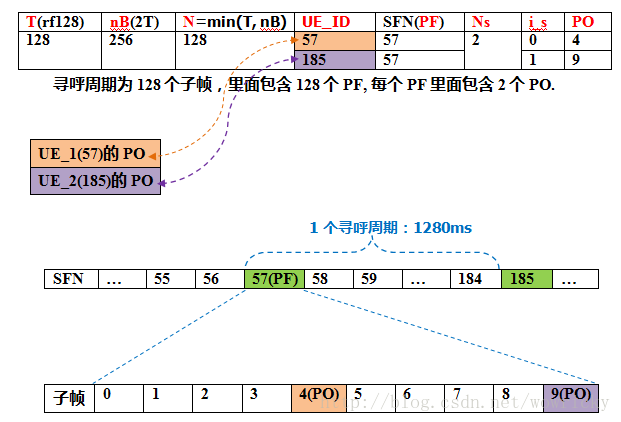

举例子: FDD frame
这里写图片描述

Paging 的频域资源

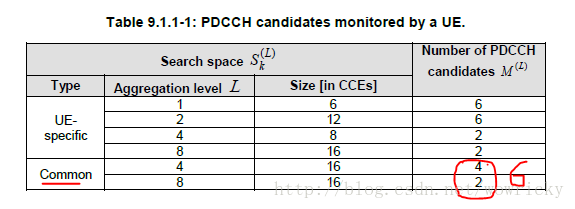

Paging相关的控制信息在公共搜索空间(common search space)传输，所以PDCCH候选个数为6个，见下图：
这里写图片描述
可以用P-RNTI加扰的DCI format 有2个：DCI 1A和DCI 1C
1个下行子帧的PDCCH 的频域资源基本单位为CCE. 1个下行子帧的PDCCH包含多个CCE. 1个CCE包含9个REG, 1个REG包含4个RE.
UE会在PO子帧上根据要监听的DCI format（DCI 1A和DCI 1C）来尝试用P-RNTI(0xFFFE)解码每一个候选PDCCH(其实就是CCE集合，比如L=8,就是8个连续的CCE).
DCI 1A 对应6个候选，DCI 1C对应6个候选，所以UE最多尝试解码12个候选PDCCH.一旦解码成功，就停止解码。解码成功后，会得到Paging消息所在PDSCH上具体时频资源位置，然后会在这个时频位置读取Paging 消息。

R13扩展：

  1. 引入e-DRX,如果UE配置的T_eDRX为512个系统帧， 则以公式中的T=512来计算PO.

  2. 关于NB-IOT和LTE的一点差别,NB-IOT参数的解释如下：

    • T: 不支持UE特定DRX cycle.
    • nB： 新支持 T/512, and T/1024
    TypeT取值nB取值
    LTE{32, 64, 128, 256}{4T, 2T, T, T/2, T/4, T/8, T/16, T/32, T/64, T/128, T/256}
    NBIOT{128, 256, 512, 1024}{4T, 2T, T, T/2, T/4, T/8, T/16, T/32, T/64, T/128, T/256,T/512,T/1024}

    在NB-IOT中，T变大，nB减小，意味着UE寻呼周期变长，UE 更加省电。
