Windows上VS2017单步调试FFmpeg源码的方法

之前在https://blog.csdn.net/fengbingchun/article/details/90114411 介绍过如何在Windows7/10上通过MinGW方式编译FFmpeg 4.1.3源码生成库的步骤，那时只能生成最终的库，却不能产生vs工程，无法进行单步调试。GitHub上有个项目ShiftMediaProject/FFmpeg提供了vs工程，下面对编译过程进行说明：

1. 从https://github.com/ShiftMediaProject/FFmpeg clone到E:\GitCode\FFmpeg_VS2013\ShiftMediaProject目录下，最新commit id为3371d97d5951e882b3a57c323b3e1f21cfabe900，提交日期为2019.12.14；

2. 按照SMP/readme.txt的说明，要求vs版本需为2013及以上，初始打算使用vs2013，不过提示需要下载最新的Service Pack，因此改为使用vs2017；

3. 下载依赖项，执行FFmpeg/SMP/project_get_dependencies.bat，执行结果如下，可能需要等待较长时间，而且可能需要执行多次，直到所有的依赖项全部clone下来，个别项目(如我多次尝试下载gnulib始终失败)可能会需要自己手动clone：git clone https://gitlab.com/libidn/gnulib-mirror.git   ，然后将其拷贝到ShiftMediaProject/gnutls/gnulib目录下；

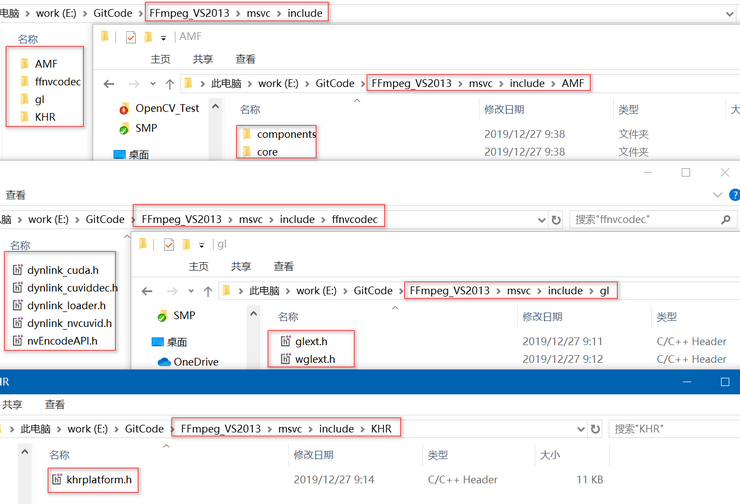

4. 按照SMP/readme.txt中的说明，下载额外依赖文件，手动创建新目录E:\GitCode\FFmpeg_VS2013\msvc，下载完后的内容如下：

(1). 从https://www.khronos.org/registry/OpenGL/index_gl.php  下载glext.h和wglext.h，将其保存到新创建的目录msvc/include/gl下；

(2). 从https://www.khronos.org/registry/OpenGL/index_gl.php 下载khrplatform.h，将其保存到新创建的目录msvc/include/KHR下；

(3). 从https://github.com/FFmpeg/nv-codec-headers 下载include/ffnvcodec，将ffnvcodec整个目录拷贝到目录msvc/include下；

(4). 从https://github.com/GPUOpen-LibrariesAndSDKs/AMF 下载amf/public/include，将include下的内容保存到新创建的目录msvc/include/AMF下；

5. 有些项目有汇编代码需要ASM编译，如libavutil需要NASM，依赖项libvpx需要YASM：

(1). 从https://github.com/ShiftMediaProject/VSNASM 下载VSNASM，以管理员身份运行install_script.bat，可多执行几次，如下图所示：vs2017安装成功，vs2013安装失败，因为使用vs2017编译先不管vs2013；如果install_script.bat不能成功安装，可参照VSNASM下的README.md进行安装：

(2). 从https://github.com/ShiftMediaProject/VSYASM 下载VSYASM，以管理员身份运行install_script.bat，可多执行几次，如下图所示 ：vs2017安装成功，vs2013安装失败，因为使用vs2017编译先不管vs2013；如果install_script.bat不能成功安装，可参照VSYASM下的README.md进行安装：

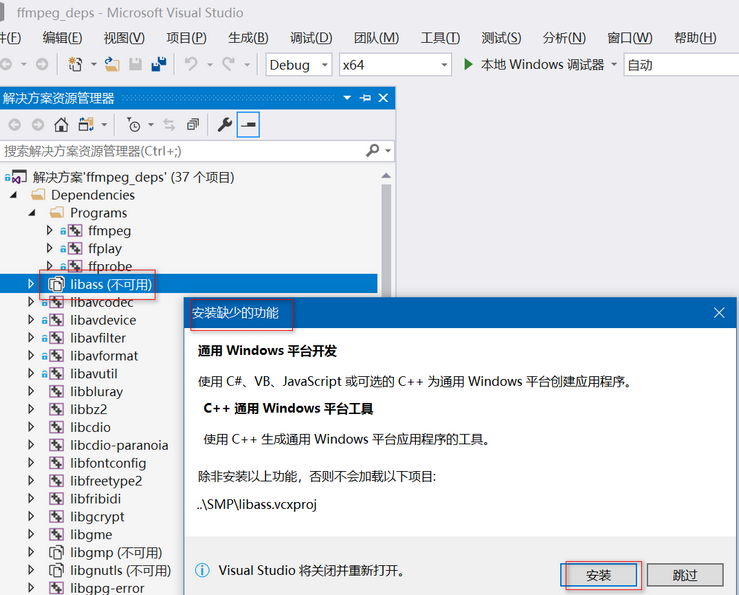

6. 使用vs2017打开FFmpeg/SMP/ffmpeg_deps.sln，发现有些项目不可用，如libass，如下图所示，点击安装并关闭ffmpeg_deps.sln：

7. 再次打开ffmpeg_deps.sln，47个项目均加载成功，如下图所示：

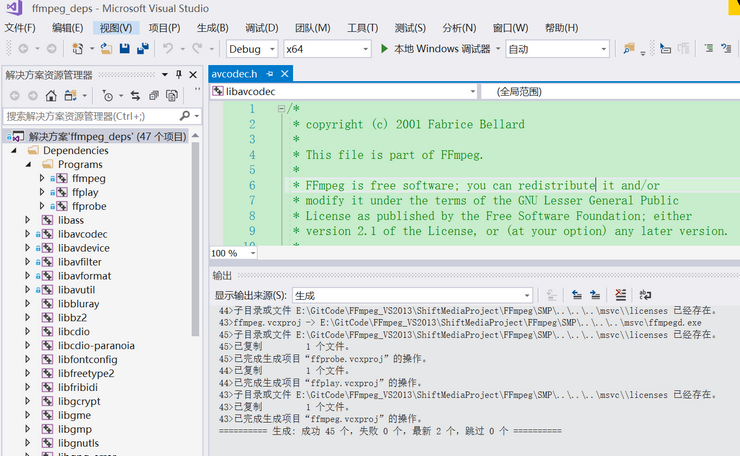

8. 可选择编译静态库/动态库，Debug/Release，x86/x64，这里选择x64 静态库 Debug，选中解决方案”ffmpeg_deps”，点击重新生成解决方案，第一次可能会产生一些error，可再次点击生成解决方案，执行结果如下图所示：

(1). 在E:\GitCode\FFmpeg_VS2013\msvc\bin\x64目录下会存放可执行文件，包括：ffmpegd.exe、ffplayd.exe、ffprobed.exe；

(2). 在E:\GitCode\FFmpeg_VS2013\msvc\lib\x64目录下会存放所有的静态库文件包括ffmpeg自身的和依赖项的；

(3). 在E:\GitCode\FFmpeg_VS2013\msvc\include目录下会存放所需要的头文件；

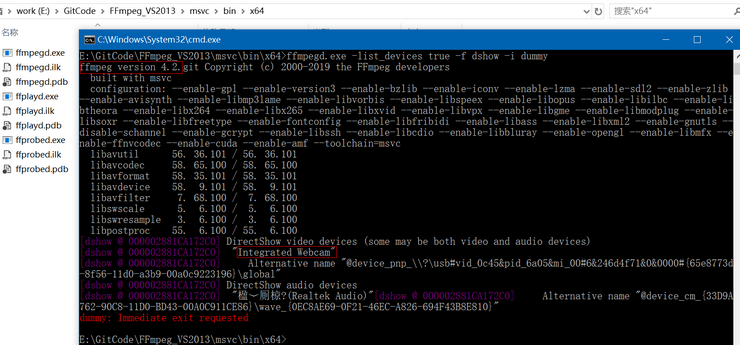

(4). 验证ffmpegd.exe的正确性：获取视频设备名，执行如下命令，执行结果如下图所示：显示ffmpeg版本为4.2，检测到的视频设备名为” Integrated Webcam”

ffmpegd.exe -list_devices true -f dshow -i dummy

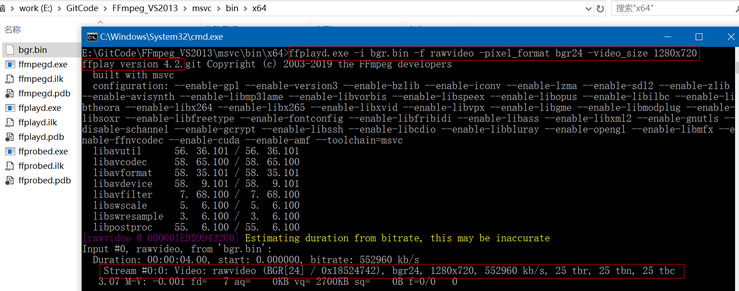

(5). 验证ffplayed.exe的正确性：播放一个编码格式为rawvideo，像素格式为bgr24，帧大小为1280*720的文件，执行如下命令，执行结果如下图所示：可正常播放

ffplayd.exe -i bgr.bin -f rawvideo -pixel_format bgr -video_size 1280x720

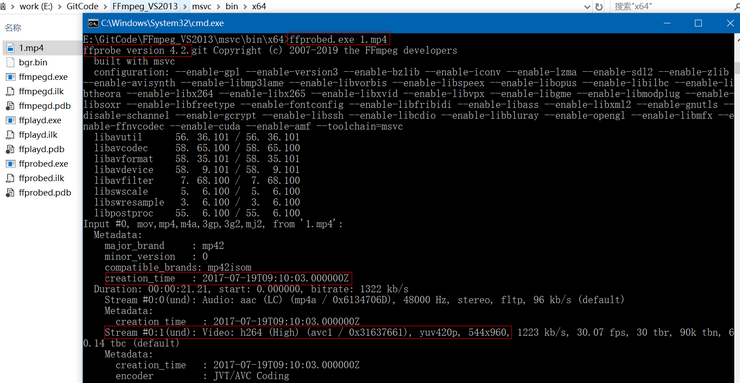

(6). 验证ffprobed.exe的正确性：查看1.mp4视频文件信息，执行如下命令，执行结果如下图所示：可正常显示视频文件信息

ffprobed.exe 1.mp4

9. 新建一个test项目，测试代码test.cpp如下，执行结果如下：可正常打开视频设备并显示

#include <stdio.h>
#include <string.h>
#include <iostream>
#include <memory>
#include <fstream>
#include <thread>#ifdef __cplusplus
extern "C" {
#endif#include <libavdevice/avdevice.h>
#include <libavformat/avformat.h>
#include <libavcodec/avcodec.h>
#include <libswscale/swscale.h>
#include <libavutil/mem.h>
#include <libavutil/imgutils.h>#ifdef __cplusplus
}
#endif#include <opencv2/opencv.hpp>int main()
{avdevice_register_all();AVCodecID id = AV_CODEC_ID_MJPEG;AVCodec* encoder_id = avcodec_find_encoder(id);AVCodec* decoder_id = avcodec_find_decoder(id);if (!encoder_id || !decoder_id) {fprintf(stderr, "codec not found: %d\n", id);return -1;}AVFormatContext* format_context = avformat_alloc_context();format_context->video_codec_id = id; // 指定编解码格式AVInputFormat* input_format = av_find_input_format("dshow");AVDictionary* dict = nullptr;//if (av_dict_set(&dict, "vcodec"/*"input_format"*/, "mjpeg", 0) < 0) fprintf(stderr, "fail to av_dict_set: line: %d\n", __LINE__); // 通过av_dict_set设置编解码格式好像不起作用if (av_dict_set(&dict, "video_size", "960x540", 0) < 0) fprintf(stderr, "fail to av_dict_set: line: %d\n", __LINE__);//if (av_dict_set(&dict, "r", "25", 0) < 0) fprintf(stderr, "fail to av_dict_set: line: %d\n", __LINE__); // 通过av_dict_set设置帧率好像不起作用int ret = avformat_open_input(&format_context, "video=Integrated Webcam", input_format, &dict);if (ret != 0) {fprintf(stderr, "fail to avformat_open_input: %d\n", ret);return -1;}ret = avformat_find_stream_info(format_context, nullptr);if (ret < 0) {fprintf(stderr, "fail to get stream information: %d\n", ret);return -1;}int video_stream_index = -1;for (unsigned int i = 0; i < format_context->nb_streams; ++i) {const AVStream* stream = format_context->streams[i];if (stream->codecpar->codec_type == AVMEDIA_TYPE_VIDEO) {video_stream_index = i;fprintf(stdout, "type of the encoded data: %d, dimensions of the video frame in pixels: width: %d, height: %d, pixel format: %d\n",stream->codecpar->codec_id, stream->codecpar->width, stream->codecpar->height, stream->codecpar->format);}}if (video_stream_index == -1) {fprintf(stderr, "no video stream\n");return -1;}fprintf(stdout, "frame rate: %f\n", av_q2d(format_context->streams[video_stream_index]->r_frame_rate));AVCodecParameters* codecpar = format_context->streams[video_stream_index]->codecpar;const AVCodec* codec = avcodec_find_decoder(codecpar->codec_id);if (!codec) {fprintf(stderr, "fail to avcodec_find_decoder\n");return -1;}if (codecpar->codec_id != id) {fprintf(stderr, "this test code only support mjpeg encode: %d\n", codecpar->codec_id);return -1;}AVCodecContext* codec_context = avcodec_alloc_context3(codec);if (!codec_context) {fprintf(stderr, "fail to avcodec_alloc_context3\n");return -1;}codec_context->pix_fmt = AVPixelFormat(codecpar->format);codec_context->height = codecpar->height;codec_context->width = codecpar->width;codec_context->thread_count = 16;ret = avcodec_open2(codec_context, codec, nullptr);if (ret != 0) {fprintf(stderr, "fail to avcodec_open2: %d\n", ret);return -1;}AVPixelFormat dst_pixel_format = AV_PIX_FMT_BGR24;AVFrame* frame = av_frame_alloc();AVPacket* packet = (AVPacket*)av_malloc(sizeof(AVPacket));SwsContext* sws_context = sws_getContext(codec_context->width, codec_context->height, codec_context->pix_fmt, codec_context->width, codec_context->height, dst_pixel_format, 0, nullptr, nullptr, nullptr);if (!frame || !packet || !sws_context) {fprintf(stderr, "fail to alloc\n");return -1;}uint8_t *bgr_data[4];int bgr_linesize[4];av_image_alloc(bgr_data, bgr_linesize, codec_context->width, codec_context->height, dst_pixel_format, 1);cv::Mat mat(codec_context->height, codec_context->width, CV_8UC3);const char* winname = "dshow mjpeg video";cv::namedWindow(winname);while (1) {ret = av_read_frame(format_context, packet);if (ret >= 0 && packet->stream_index == video_stream_index && packet->size > 0) {ret = avcodec_send_packet(codec_context, packet);if (ret < 0) {fprintf(stderr, "##### fail to avcodec_send_packet: %d\n", ret);av_packet_unref(packet);continue;}ret = avcodec_receive_frame(codec_context, frame);if (ret < 0) {fprintf(stderr, "##### fail to avcodec_receive_frame: %d\n", ret);av_packet_unref(packet);continue;}sws_scale(sws_context, frame->data, frame->linesize, 0, codec_context->height, bgr_data, bgr_linesize);mat.data = bgr_data[0];cv::imshow(winname, mat);}else if (ret < 0 || packet->size <= 0) {fprintf(stderr, "##### fail to av_read_frame: %d, packet size: %d\n", ret, packet->size);continue;}av_packet_unref(packet);int key = cv::waitKey(30);if (key == 27) break;}cv::destroyWindow(winname);sws_freeContext(sws_context);av_frame_free(&frame);av_freep(packet);av_freep(&bgr_data[0]);avformat_close_input(&format_context);av_dict_free(&dict);fprintf(stdout, "test finish\n");return 0;
}

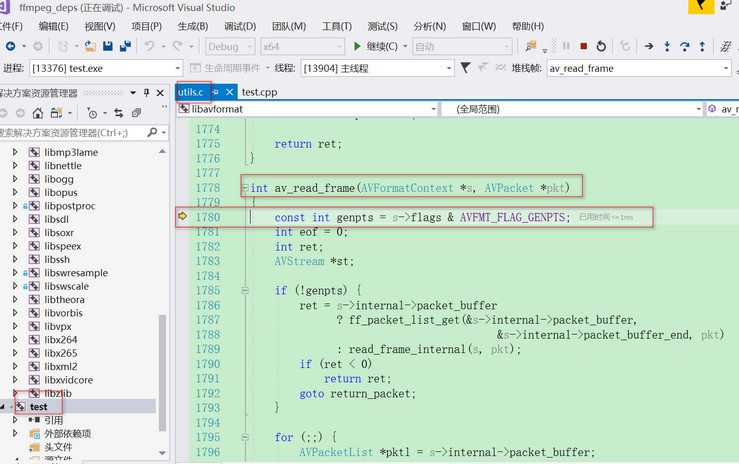

在av_read_frame处设置断点，单步调试，可进入av_read_frame函数内部，如下图所示：

GitHub：https://github.com//fengbingchun/OpenCV_Test
