LTE - PRACH 时频资源介绍

PRACH: Physical Random Access Channel.

PRACH用于传输random access preamble

RA-preamble Format

一共包含4种格式,其中format0-3 用于frametype 1(FDD), format 0-4 用于frametype 2(TDD).

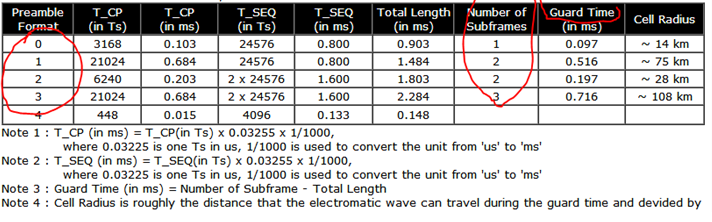

spec: 36.211- table5.7.1-1


另外参考sharetechnote,如下


T_CP + T_SEQ +T_guard = N个子帧的长度

PreambleLength in Time Domainincluding Guard Time (= CP Length + SEQUENCY Length + GT Length) can be 1or 2 or 3 depending on Preamble Format.

时域资源

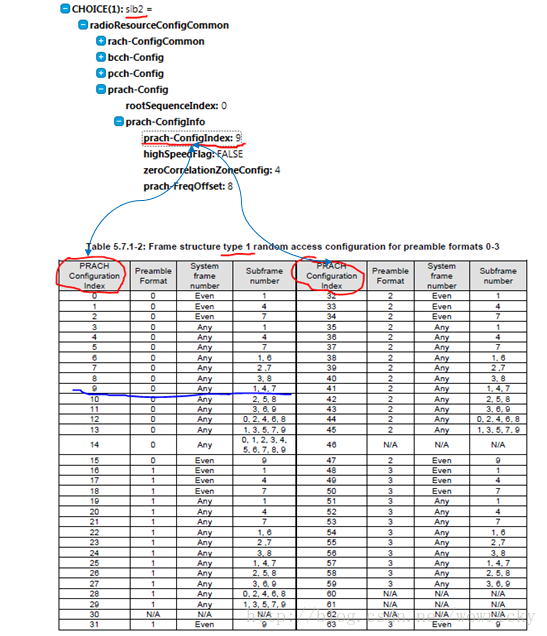

Spec: TS36.211 - Table 5.7.1-2

SIB2中的prach配置参数:prach-ConfigIndex决定了preamble format(也就是子帧的个数)和SFN/子帧的位置,下图中prach-ConfigIndex = 9,指示了prach时域的位置:任何SFN里面的1,4,7子帧可以作为起始子帧来发送prach preamble,持续子帧的个数由preamble 格式确定,这里为1个子帧。


频域位置

PRACH 在频域上占用6 连续RB.

PRACH子载波间隔为1.25kHz, 这与其它上行子帧的子载波间隔15kHz不同。


下图prach-FreqOffset为8,指示PRACH在频域上位于从PRB8开始持续的6个PRB上。



总结:
对于FDD 而言,通过SIB2中的prach-ConfigIndex查36.211 的Table 5.7.1-2 得到preamble format 以及可以用于传输preamble 的系统帧和子帧号,从而确定可选的时域资源。通过SIB2中的prach-FrequencyOffset得到在频域上的起始RB,从而确定频域资源。

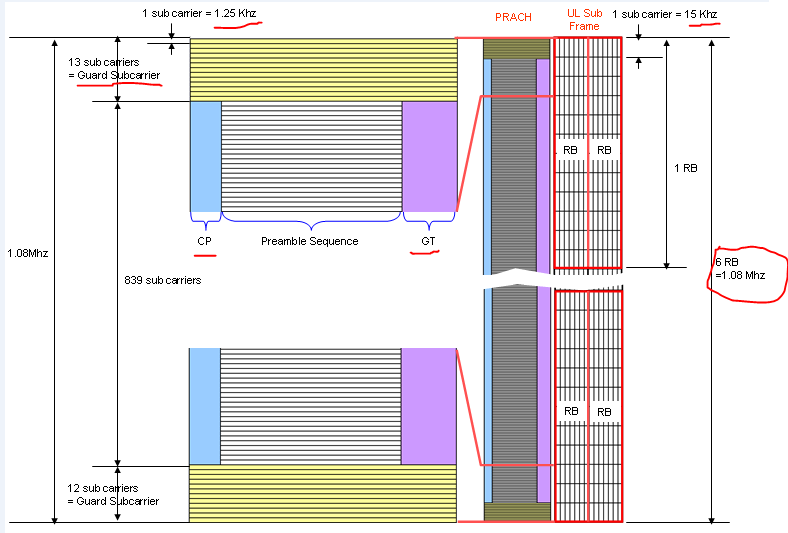

PRACH资源格示意图, 来自sharetechnote:
