libev源码解析——定时器监视器和组织形式

编程日记 2024-12-08 11:50:00

我们先看下定时器监视器的数据结构。（转载请指明出于breaksoftware的csdn博客）

/* invoked after a specific time, repeatable (based on monotonic clock) */
/* revent EV_TIMEOUT */
typedef struct ev_timer
{EV_WATCHER_TIME (ev_timer)ev_tstamp repeat; /* rw */
} ev_timer;/* invoked at some specific time, possibly repeating at regular intervals (based on UTC) */
/* revent EV_PERIODIC */
typedef struct ev_periodic
{EV_WATCHER_TIME (ev_periodic)ev_tstamp offset; /* rw */ev_tstamp interval; /* rw */ev_tstamp (*reschedule_cb)(struct ev_periodic *w, ev_tstamp now) EV_THROW; /* rw */
} ev_periodic;

ev_timer是相对时间定时器监视器，ev_periodic是绝对时间定时器监视器。可以注意到，这两个监视器结构开头都拥有近乎相同的成员变量，即EV_WATCHER_TIME宏中定义的那部分

#define EV_WATCHER_TIME(type)			\EV_WATCHER (type)				\ev_tstamp at;     /* private */

为什么说“近乎相同”，是因为它们传递给EV_WATCHER宏的参数不同，而从会导致各自拥有一个名称不同的回调函数指针，而其他变量连名称都一样。

对这两种监视器，libev并没有像《libev源码解析——监视器（watcher）结构和组织形式》文中所述，将这些监视器关联到文件描述符作为下标的anfds结构中。

为什么不放在上述结构中？因为保存到anfds中的监视器，都是要求文件描述符对应的事件发生而被触发。而定时器是要求文件描述符对应的事件没有发生，通过等待超时而被触发（或者被其他无关事件触发，顺带执行）。所以将定时器监视器保存在这个结构中是没有用的。同时这也意味着，向pendings结构（《libev源码解析——调度策略》）中记录本次触发的监视器的数据来源并非只有anfds，还有定时器监视器相关的结构。

那这个结构是什么呢？我们先看下基础结构定义

  /* base class, nothing to see here unless you subclass */
typedef struct ev_watcher_time
{EV_WATCHER_TIME (ev_watcher_time)
} ev_watcher_time;typedef ev_watcher_time *WT;typedef struct {ev_tstamp at;WT w;
} ANHE;

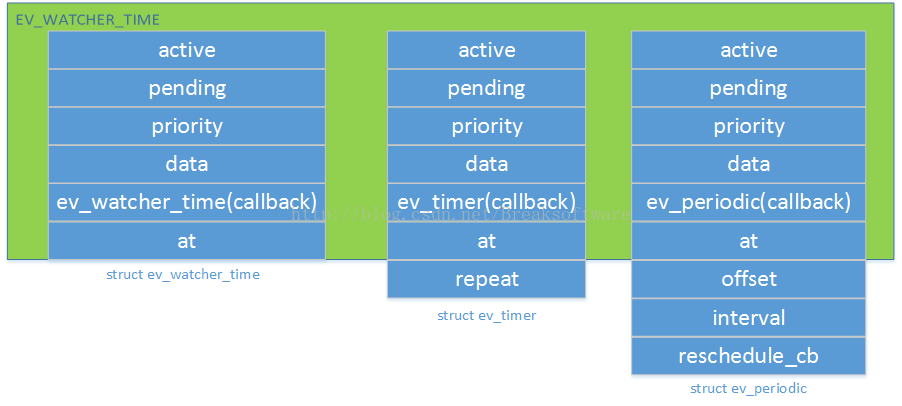

ev_watcher_timer和ev_timer、ev_periodic有着近乎一致的数据格式——它们都是使用EV_WATCHER_TIME宏构成开始的几个成员变量。

这意味着，在忽略回调函数名的情况下，我们可以使用ev_watcher_timer指针指向ev_timer结构体对象或者ev_periodic结构体对象。

因为ANHE结构中变量w可以指向ev_timer，那么目前我们有两种保存定时器监视器的方式（以ev_timer为例）：

连续的ev_timer结构体对象构成的数组
连续的ANHE结构对象构成的数组

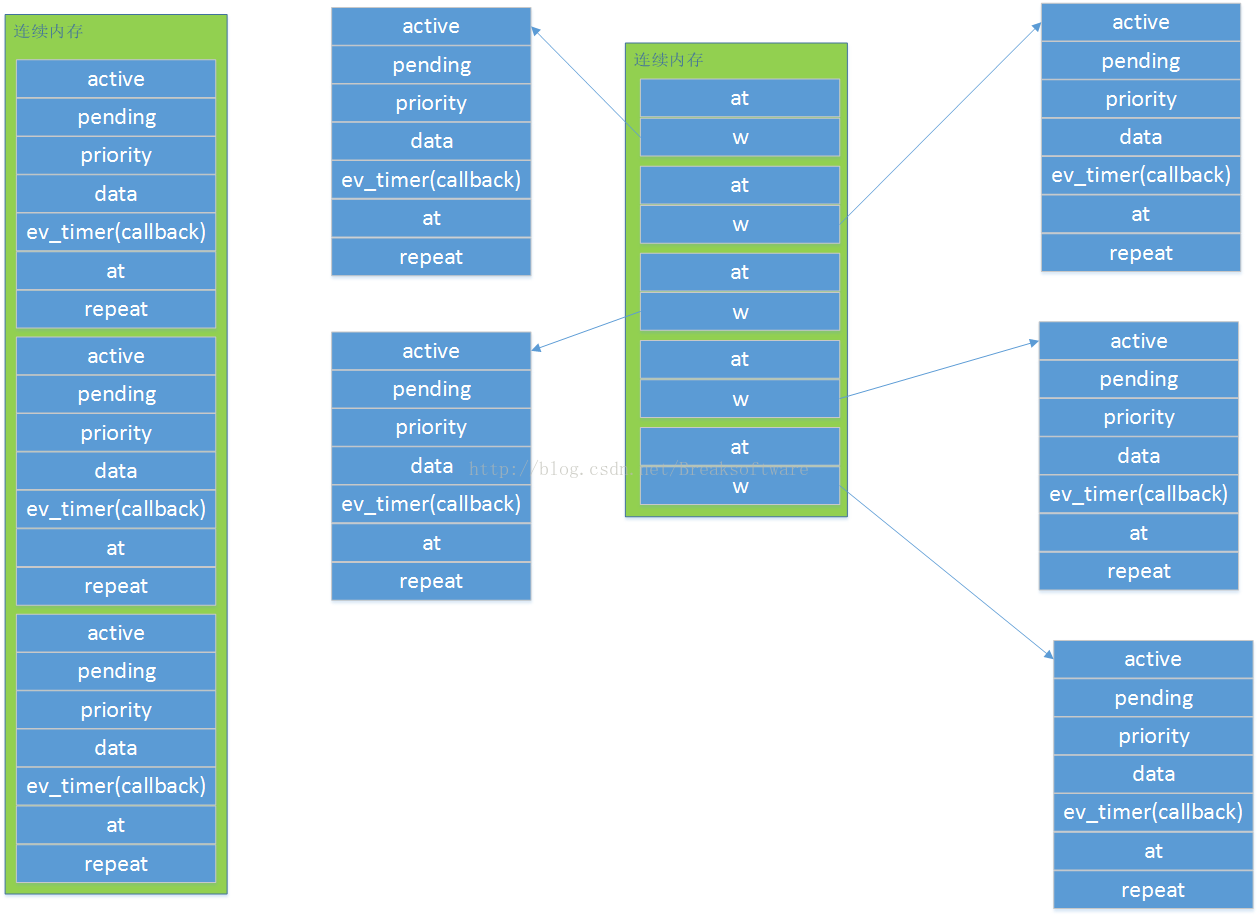

这两种结构在内存中的布局如下：

这两种结构都有自己的优缺点：

结构比较简单，各个监视器的位置关系由数组下标维护。其缺点调整监视器位置比较低效，因为这意味着比较多的内存需要被转移。
结构则相对复杂，因为其通过一个额外ANHE数组维护各个监视器的关系。但是它可以方便的调整监视器的位置——只要调整各个指针即可。

对于结构的选择，应该依据应用场景决定。我们在《libev源码解析——定时器原理》中提到，libev需要寻找到“下次执行时间”离现在最近的监视器。如果采用连续的ev_timer结构存储，则可以分为如下两种处理方式：

ev_timer数组中各个元素位置不变，只是修改“下次执行时间”。对于这样乱序的数组，只有遍历的办法才能找到最近的。然而这种方式效率很低。
ev_timer数组中各个元素位置可变。这样在修改“下次执行时间”后，就需要对数组元素重新布局。

而如果采用连续的ANHE结构存储，则对于元素位置发生变化的场景，只要修改两个字段即可，而不用像上面方案那样要修改七个字段。相比较而言，这个方案更优。libev选用的就是这个方案。

void noinline
ev_timer_start (EV_P_ ev_timer *w) EV_THROW
{
……++timercnt;ev_start (EV_A_ (W)w, timercnt + HEAP0 - 1);array_needsize (ANHE, timers, timermax, ev_active (w) + 1, EMPTY2);ANHE_w (timers [ev_active (w)]) = (WT)w;ANHE_at_cache (timers [ev_active (w)]);
……
}

timers是保存“相对时间定时器”监视器的数组结构。在ev_periodic_start代码中，我们可以看到“绝对时间定时器”监视器保存在名字叫periodics的数组中。

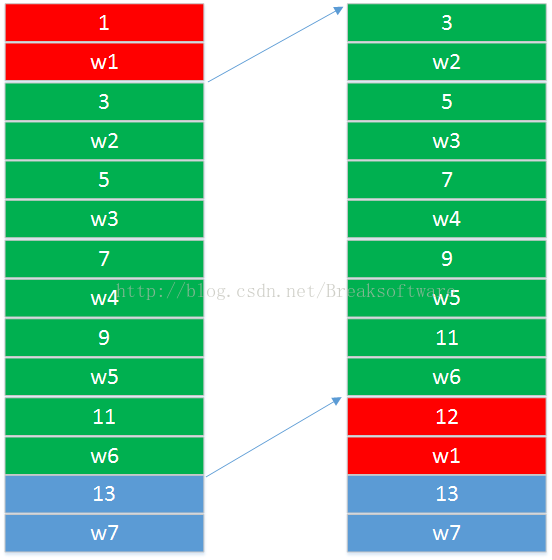

下一步我们就需要寻找一种相对高效的排序算法。首先我们想到的是顺序排序，而且离现在时间最近的元素排在数组第一位。为了方便描述，我们之后将时间改成整数表示。假设我们有如下的监视器：1、3、5、7、9、11、13。如果时间为1的监视器执行了，则将其时间差改成12，则数组的移动方式如下

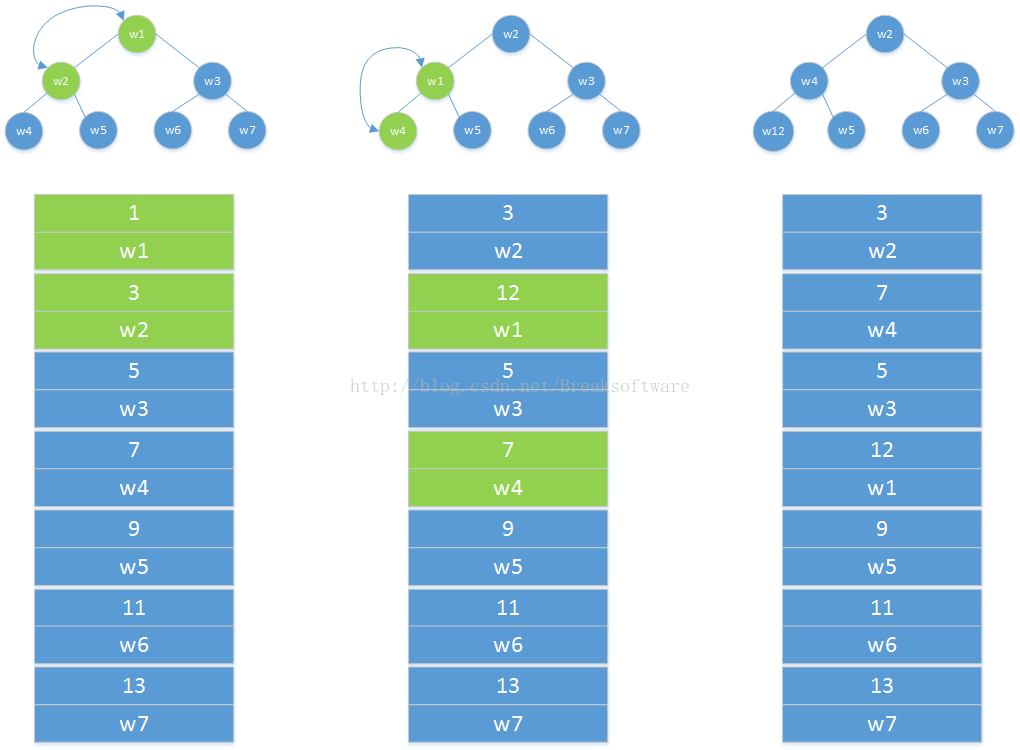

w2~w6可以见得，“牵一发而动全身”。那是否有更好的方式？libev采用的是最小堆。关于最小堆操作的示例，可以参见《最小堆构建、插入、删除的过程图解》。以上例，则操作如下图

可见，我们将操作元素的次数降低到3次，比顺序排列的方案要少很多。

这种操作是自上而下的，对应的代码是

inline_speed void
downheap (ANHE *heap, int N, int k)
{ANHE he = heap [k];for (;;){int c = k << 1;if (c >= N + HEAP0)break;c += c + 1 < N + HEAP0 && ANHE_at (heap [c]) > ANHE_at (heap [c + 1])? 1 : 0;if (ANHE_at (he) <= ANHE_at (heap [c]))break;heap [k] = heap [c];ev_active (ANHE_w (heap [k])) = k;k = c;}heap [k] = he;ev_active (ANHE_w (he)) = k;
}

这个行为发生在定时器监视器向pendings结构中记录时，因为离当前时间最近的监视器马上要执行，所以要修改它下一次执行的时间，然后重新布局结构。

inline_size void
timers_reify (EV_P)
{EV_FREQUENT_CHECK;if (timercnt && ANHE_at (timers [HEAP0]) < mn_now){do{ev_timer *w = (ev_timer *)ANHE_w (timers [HEAP0]);/*assert (("libev: inactive timer on timer heap detected", ev_is_active (w)));*//* first reschedule or stop timer */if (w->repeat){ev_at (w) += w->repeat;if (ev_at (w) < mn_now)ev_at (w) = mn_now;assert (("libev: negative ev_timer repeat value found while processing timers", w->repeat > 0.));ANHE_at_cache (timers [HEAP0]);downheap (timers, timercnt, HEAP0);

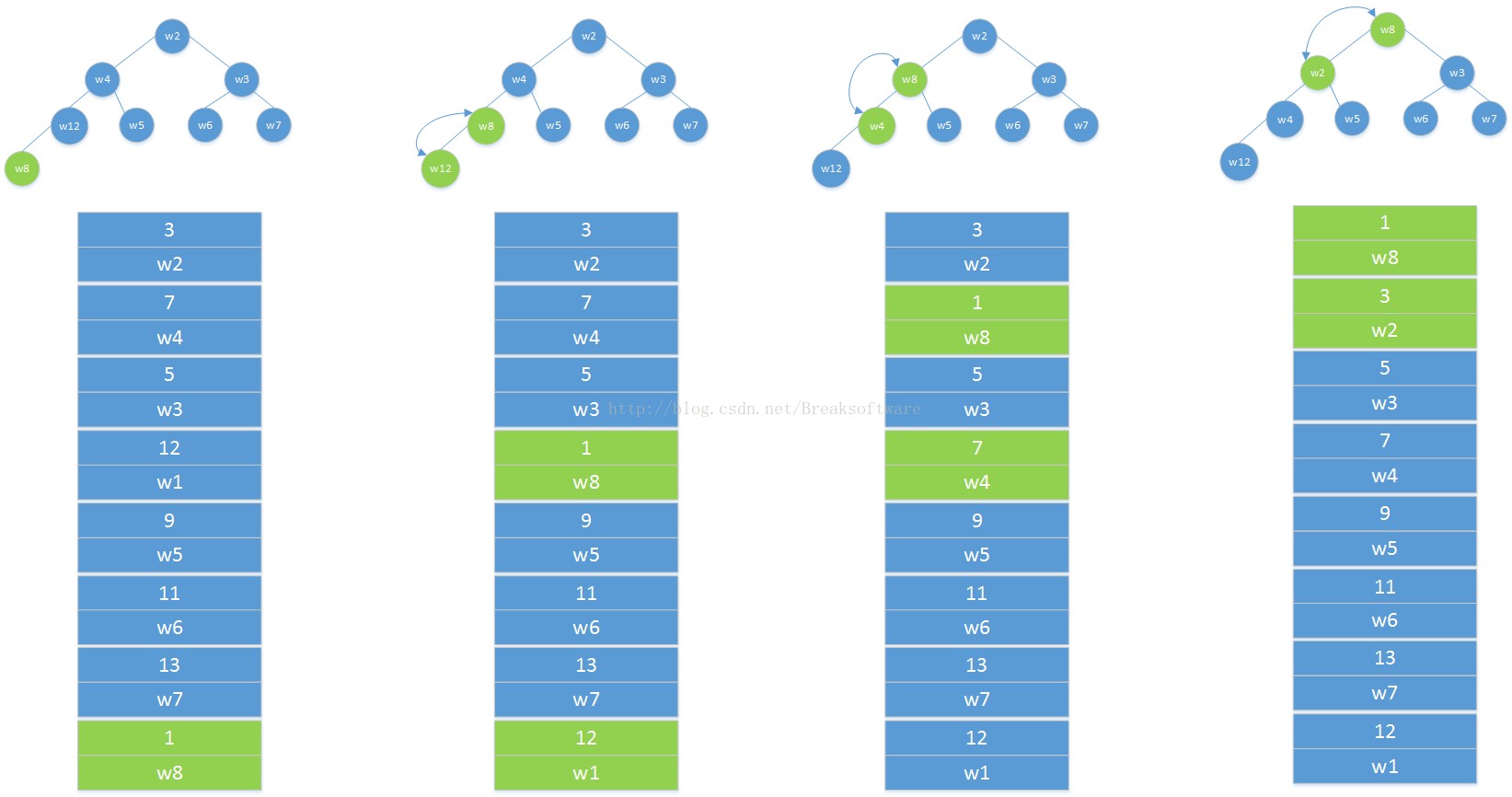

还有一种是自下而上的重新布局，这种发生在新增一个定时器时。

相应代码是

inline_speed void
upheap (ANHE *heap, int k)
{ANHE he = heap [k];for (;;){int p = HPARENT (k);if (UPHEAP_DONE (p, k) || ANHE_at (heap [p]) <= ANHE_at (he))break;heap [k] = heap [p];ev_active (ANHE_w (heap [k])) = k;k = p;}heap [k] = he;ev_active (ANHE_w (he)) = k;
}
void noinline
ev_timer_start (EV_P_ ev_timer *w) EV_THROW
{if (expect_false (ev_is_active (w)))return;ev_at (w) += mn_now;assert (("libev: ev_timer_start called with negative timer repeat value", w->repeat >= 0.));EV_FREQUENT_CHECK;++timercnt;ev_start (EV_A_ (W)w, timercnt + HEAP0 - 1);array_needsize (ANHE, timers, timermax, ev_active (w) + 1, EMPTY2);ANHE_w (timers [ev_active (w)]) = (WT)w;ANHE_at_cache (timers [ev_active (w)]);upheap (timers, ev_active (w));EV_FREQUENT_CHECK;/*assert (("libev: internal timer heap corruption", timers [ev_active (w)] == (WT)w));*/
}

至此，《libev源码解析》系列已经讲完。经过这个系列分析，我们应该可以对libev整体实现原理和关键结构有了充分的了解。

至于具体实现，可以参见《libev中文手册》。
