从何说起

说起 tcp 的连接过程，想必 “3次握手4次挥手”是大家广为熟知的知识，那么关于更细节更底层的连接过程也许就很少人能讲清楚了。

所以本文会先简单回顾一下 tcp 的 3次握手过程，然后重点聊一下 tcp accept 的过程，涉及到 tcp 半连接队列、全连接队列等的内容。

回顾一下

3 次握手

要了解 3 次握手的过程，可能需要先熟悉一下 tcp 协议的格式：

• tcp segment 的头部有两个 2字节的字段 source port 和 dest port，分别表示本机端口以及目标端口，在 tcp 传输层是没有 IP 的概念的，那是 IP 层 的概念，IP 层协议会在 IP 协议的头部加上 src ip 和 dest ip；
• 4 个字节的 seq，表示序列号，tcp 是可靠连接，不会乱序；
• 4 个字节的 ack，表示确认号，表示对接收到的上一个报文的确认，值为 seq + 1;
• 几个标志位：ACK,RST,SYN,FIN 这些是我们常用的，比较熟悉的。其中 ACK 简写为 “.”; RST 简写为 “R”; SYN 简写为 “S”; FIN 简写为 “F”;

注意： ack 和 ACK 是不一样的意思，一个是确认号，一个是标志位

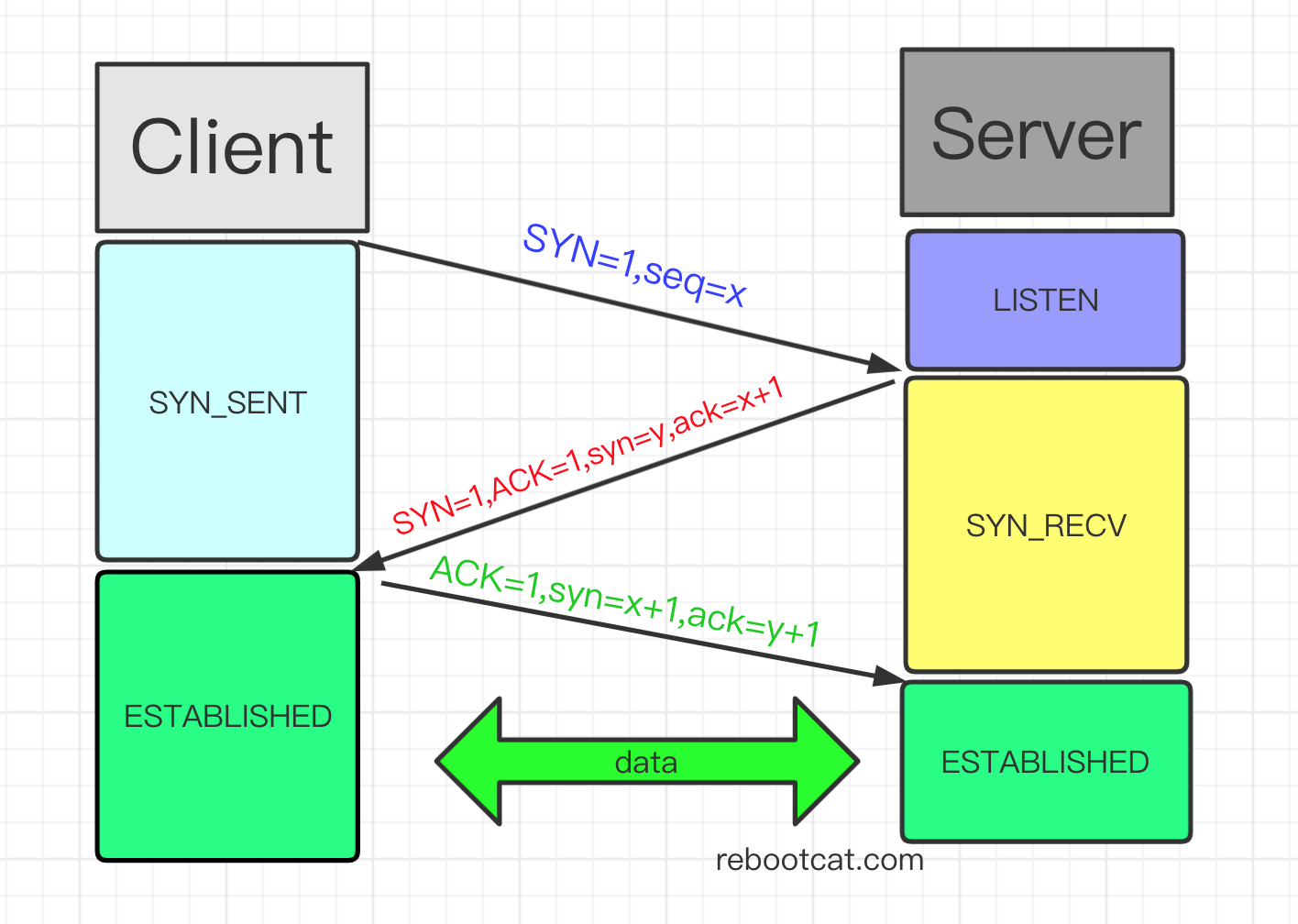

了解了 tcp 协议的头部格式，那么再来讲一下 3 次握手的过程：

1. 客户端对服务端发起建立连接的请求，发送一个 SYN 包（也就是 SYN 标志位设置为 1），同时随机生成一个 seq 值 x，然后客户端就处于 SYN_SENT 状态；
2. 服务端收到客户端的连接请求，回复一个 SYN+ACK包（也就是设置 SYN 和 ACK 标志位为 1），同时随机生成一个 seq 值 y，然后确认号 ack = x + 1，也就是 client 的 seq +1，服务端进入 SYN_RECV 阶段；
3. 客户端收到服务端的 SYN+ACK 包，会回复一个 ACK 包（也就是设置 ACK 标志位为 1），设置 seq = x + 1，ack 等于 服务端的 seq +1，也就是 ack = y+1，然后连接建立成功；

tcpdump 抓包

开一个终端执行以下命令作为服务端：

# 服务端
$ nc -l 10000

然后打开新的终端用 tcpdump 抓包：

# -i 表示监听所有网卡；# -t 表示不打印 timestamp;# -S 表示打印绝对的 seq 而不是相对的 seq number;# port 10000 表示对 10000 端口进行抓包$ tcpdump  -i any -t -S port 10000

然后再打开一个终端模拟客户端:

$ nc 127.0.0.1 10000

观察 tcpdump 的输出如下：

IP Jia.22921 > 192.168.1.7.ndmp: Flags [S], seq 614247470, win 29200, options [mss 1460,sackOK,TS val 159627770 ecr 0], length 0
IP 192.168.1.7.ndmp > Jia.22921: Flags [S.], seq 1720434034, ack 614247471, win 65160, options [mss 1460,sackOK,TS val 3002840224 ecr 159627770], length 0
IP Jia.22921 > 192.168.1.7.ndmp: Flags [.], ack 1720434035, win 29200, options [nop,nop,TS val 159627770 ecr 3002840224], length 0

分析以下上面的结果可以看到：

1. 第一个包 Flags [S] 表示 SYN 包，seq 为随机值 614247470；

2. 然后服务端回复了一个 Falgs [S.]，也就是 SYN+ACK 包，同时设置 seq 为随机值 1720434034，设置 ack 为 614247470 + 1 = 614247471；

3. 客户端收到之后，回复一个 Flags [.]，也就是 ACK 包，同时设置 ack 为 1720434034 + 1 = 1720434035；

假如3次握手丢包了？

上面是正常情况的握手情况，假如握手过程中的任何一个包出现丢包呢会怎么样？比如受到了攻击，比如服务端宕机，服务端超时，客户端掉线，网络波动等。

所以接下来我们分析下 3 次握手过程中涉及到的连接队列。

tcp 内核参数

backlog 参数

https://linux.die.net/man/3/listen

The backlog argument provides a hint to the implementation which the implementation shall use to limit the number of outstanding connections in the socket’s listen queue. Implementations may impose a limit on backlog and silently reduce the specified value. Normally, a larger backlog argument value shall result in a larger or equal length of the listen queue. Implementations shall support values of backlog up to SOMAXCONN, defined in <sys/socket.h>.

int listen(int socket, int backlog);

backlog 参数是用来限制 tcp listen queue 的大小的，真实的 listen queue 大小其实也是跟内核参数 somaxconn 有关系，somaxconn 是内核用来限制同一个端口上的连接队列长度。

全连接队列

完成 3 次握手的连接，也就是服务端收到了客户端发送的最后一个 ACK 报文后，这个连接会被放到这个端口的全连接队列里，然后等待应用程序来处理，对于 epoll 来说就是内核触发 EPOLLIN 事件，然后应用层使用 epoll_wait 来处理 accept 事件，为连接分配创建 socket 结构，分配 file descriptor 等；

那么假如应用层没有来处理这些就绪的连接呢？那么这个全连接队列有可能就满了，导致后续的连接被丢弃，发生全连接队列溢出，丢弃这个连接，对客户端来说就无法成功建立连接。

所以为了性能的考虑，我们有必要尽可能的把这个队列的大小调大一点。

查看全连接队列大小

可以通过一下命令来查看当前端口的全连接队列大小：

$ ss -antl
State   Recv-Q   Send-Q     Local Address:Port      Peer Address:Port  Process
LISTEN  0        5           192.168.1.7:10000          0.0.0.0:*

在 ss 输出中：

LISTEN 状态：Recv-Q 表示当前 listen backlog 队列中的连接数目（等待用户调用 accept() 获取的、已完成 3 次握手的 socket 连接数量），而 Send-Q 表示了 listen socket 最大能容纳的 backlog。

非 LISTEN 状态：Recv-Q 表示了 receive queue 中存在的字节数目；Send-Q 表示 send queue 中存在的字节数；

压测观察全连接队列溢出

接下来我们实际测试一下，使用项目：mux。

我们先修改一下 backlog 参数为 5：

# 把backlog 调小一点listen(listenfd, 5);

根据编译文档，编译后得到两个二进制：

$ ls
bench_server   bench_client_accept

• bench_server 用来作为服务端，底层使用 epoll 实现
• bench_client_accept 作为压测客户端，并发创建大量连接，这里只会与服务端建立连接，不会发送其他任何消息（当然可以用其他的压测工具）

选择两台机器进行测试，192.168.1.7 作为服务端， 192.168.1.4 作为压测客户端，开始压测前，可能需要设置一下：

$ ulimit -n 65535

1. 启动服务端

# 192.168.1.7 作为服务端，监听 10000 端口$ ./bench_server 192.168.1.7 10000

注意到上图执行 ss -antl 看到 10000 端口的 listen queue size 为 5，这里是故意调小一点，为了验证全连接队列溢出的场景。

2. 先观察一下服务端全连接队列的情况以及溢出的情况

$ ss -natl |grep 10000
LISTEN  0        5            192.168.1.7:10000          0.0.0.0:*
$ netstat  -s |grep -i overflowed2283 times the listen queue of a socket overflowed

上述表明 10000 端口的 listen queue size 为 5，并且全连接队列中没有等待应用层处理的连接；

netstat -s |grep -i overflowed 表示全连接队列溢出的情况，2683 是一个累加值。

2. 启动 tcpdump 对客户端行为抓包，分析 3次握手连接情况

# 运行在 client: 192.168.1.4 上$ tcpdump  -i any port 10000 and tcp -nn > tcpdump.log

3）启动压测客户端

# 192.168.1.4 作为压测客户端
# 30000 表示连接数
# 100 表示 100 个并发线程
# 1 表示执行 1 轮$ ./bench_client_accept  192.168.1.7 10000 30000 100 1

压测过程中，可以不断执行命令观察服务端全连接队列溢出的情况，压测完毕之后再观察一下全连接队列溢出的情况：

$ ss -natl |grep 10000
LISTEN  0        5            192.168.1.7:10000          0.0.0.0:*
$ ss -natl |grep 10000
LISTEN  5        5            192.168.1.7:10000          0.0.0.0:*
$ ss -natl |grep 10000
LISTEN  0        5            192.168.1.7:10000          0.0.0.0:*
$ ss -natl |grep 10000
LISTEN  1        5            192.168.1.7:10000          0.0.0.0:*
$ ss -natl |grep 10000
LISTEN  0        5            192.168.1.7:10000          0.0.0.0:*
$ ss -natl |grep 10000
LISTEN  0        5            192.168.1.7:10000          0.0.0.0:*
$ ss -natl |grep 10000
LISTEN  1        5            192.168.1.7:10000          0.0.0.0:*
$ ss -natl |grep 10000
LISTEN  0        5            192.168.1.7:10000          0.0.0.0:*
$ netstat  -s |grep -i overflowed2930 times the listen queue of a socket overflowed

可以看到，压测过程中的 Recv-Q 出现了5，1 的值，表示全连接队列中等待被处理的连接，而且有 2930 - 2283 = 647 次连接由于全连接队列溢出而被丢弃。

我们再来观察一下 bench_client_accept 的日志情况：

$ grep -a 'Start OK' log/bench_client_accept.log  |wc -l
29736
$ grep -a 'start failed' log/bench_client_accept.log  |wc -l
264

可以看到最终有 264 个 client 由于服务端丢弃建立连接时 3 次握手的包而造成连接失败。

如果你细心的话会发现，全连接队列溢出发生了 647 次，但是最终只有 264 个 client 建立失败，why?其实原因很简单，因为客户端有重试机制，具体参数是 net.ipv4.tcp_syn_retries，这个暂且不详说。

那再来看一下 tcpdump 抓包的结果，这里要用到一个 python 脚本 tcpdump_analyze.py 来处理一下 tcpdump.log 这个日志：

import os# tcpdump  -i any port 10000 and tcp -nn > tcpdump.logserver_ip_port = "192.168.1.7.10000"
client_map = {}with open('./tcpdump.log', 'r') as fin:for line in fin:sp = line.split()if len(sp) < 3:print("invalid line:{0}".format(line))continueclient_ip_port = sp[2]if client_ip_port == server_ip_port:client_ip_port = sp[4].split(':')[0]if client_ip_port not in client_map:client_map[client_ip_port] = [line]else:client_map[client_ip_port].append(line)connect_fail_client = []
connect_succ_client = []
connect_succ_client_normal = []
connect_succ_client_try   = []total_size = len(client_map)for k,v in client_map.items():print("{0}$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$begin".format(k))for ll in v:print(ll)connect_fail = Truefor i in v:# ack 1 is the last packet of tcp handshake from serverif i.find('ack 1,') != -1:connect_fail = Falsebreakif connect_fail:connect_fail_client.append(v)print("fail");else:connect_succ_client.append(v)if len(v) == 3:connect_succ_client_normal.append(v)print("succ no retry");else:connect_succ_client_try.append(v)print("succ with retry")print("{0}$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$end\n\n".format(k))print("\ntotal client:{0} connect success client size:{1}".format(total_size, len(connect_succ_client)))
print("\ntotal client:{0} connect success client normal handshake size:{1}".format(total_size, len(connect_succ_client_normal)))
print("\ntotal client:{0} connect success client after retry handshake size:{1}".format(total_size, len(connect_succ_client_try)))
print("\ntotal client:{0} connect fail client size:{1}".format(total_size, len(connect_fail_client)))

运行后得到结果：

$ python tcpdump_analyze.py(省略部分输出）192.168.1.4.20409$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$begin
15:43:12.030247 IP 192.168.1.4.20409 > 192.168.1.7.10000: Flags [S], seq 2040611302, win 29200, options [mss 1460,sackOK,TS val 166083457 ecr 0], length 015:43:13.033419 IP 192.168.1.4.20409 > 192.168.1.7.10000: Flags [S], seq 2040611302, win 29200, options [mss 1460,sackOK,TS val 166084460 ecr 0], length 015:43:13.033661 IP 192.168.1.7.10000 > 192.168.1.4.20409: Flags [S.], seq 3015149333, ack 2040611303, win 65160, options [mss 1460,sackOK,TS val 3009296915 ecr 166084460], length 015:43:13.033667 IP 192.168.1.4.20409 > 192.168.1.7.10000: Flags [.], ack 1, win 29200, options [nop,nop,TS val 166084460 ecr 3009296915], length 0succ with retry
192.168.1.4.20409$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$end192.168.1.4.54379$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$begin
15:43:21.047376 IP 192.168.1.4.54379 > 192.168.1.7.10000: Flags [S], seq 2685382859, win 29200, options [mss 1460,sackOK,TS val 166092474 ecr 0], length 015:43:21.047514 IP 192.168.1.7.10000 > 192.168.1.4.54379: Flags [S.], seq 1736229374, ack 2685382860, win 65160, options [mss 1460,sackOK,TS val 3009304929 ecr 166092474], length 015:43:21.047528 IP 192.168.1.4.54379 > 192.168.1.7.10000: Flags [.], ack 1, win 29200, options [nop,nop,TS val 166092474 ecr 3009304929], length 0succ no retry
192.168.1.4.54379$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$endtotal client:30000 connect success client size:29736total client:30000 connect success client normal handshake size:29195total client:30000 connect success client after retry handshake size:541total client:30000 connect fail client size:264

上面的意思是总共有 29736 个 client 成功建立连接，而有 264 个 client 建立失败；连接成功的 client 里有 29195 个是通过了正常的 3 次握手成功建立，没有发生重试；而有 541 个 client 是发生了重试的情况下才建立连接成功。

可以看到上面的输出，发生重试 “succ with retry” 的部分，client 发送一个 SYN 之后，由于 server 全连接队列溢出导致连接被丢弃，client 超时后重新发送 SYN 包，然后建立连接；

而上面连接失败的客户端，错误原因都是: errno = 110，也就是 “Connection timed out”。

Ok，到现在应该明白全连接队列大小对于 tcp 3 次握手的影响，如果全连接队列过小，一旦发生溢出，就会影响后续的连接。

调整内核参数，避免全连接队列溢出

那我们修改一下 backlog 的大小，改大一些：

listen(listenfd,  100000);

然后我们修改内核参数：

net.core.netdev_max_backlog = 400000
net.core.somaxconn = 100000

可以通过打开 /etc/sysctl.conf 直接修改，或是通过命令修改：

$ sysctl -w net.core.netdev_max_backlog=400000

重新编译运行，执行上述的压测，观察结果。

压测前：

$ ss -natl |grep 10000
LISTEN  0        100000       192.168.1.7:10000          0.0.0.0:*
$ netstat  -s |grep -i overflowed3118 times the listen queue of a socket overflowed

压测后：

$ netstat  -s |grep -i overflowed3118 times the listen queue of a socket overflowed$ python tcpdump_analyze.py
(省略部分输出）
total client:30000 connect success client size:30000total client:30000 connect success client normal handshake size:30000total client:30000 connect success client after retry handshake size:0total client:30000 connect fail client size:0

可以看到，当我们把内核参数以及 backlog 调大之后，30000 个 client 全部建立连接成功且没有发生重试，服务端的 listen queue 没有发生溢出。

半连接队列

全连接队列存放的是已经完成 3次握手，等待应用层调用 accept() 处理这些连接；其实还有一个半连接队列，当服务端收到客户端的 SYN 包后，并且回复 SYN+ACK包后，服务端进入 SYN_RECV 状态，此时这种连接称为半连接，会被存放到半连接队列，当完成 3 次握手之后，tcp 会把这个连接从半连接队列中移到全连接队列，然后等待应用层处理。

那么怎么查看半连接队列的大小呢？没有直接的 linux command 来查询半连接队列的长度，但是根据上面的定义，服务端处于 SYN_RECV 状态的数量就表示半连接的数量。所以采用一定的方式增大半连接的数量，看服务端 SYN_RECV 的数量最大值有多少，那就是半连接队列的大小。

那问题就来了，如何增大半连接的数量呢？这里采用到的就是 SYN-FLOOD 攻击，通过发送大量的 SYN 包而不进行回应，造成服务端创建了大量的半连接，但是这些半连接不会被确认，最终把 tcp 半连接队列占满造成溢出，并影响正常的连接。

半连接队列溢出

采用的工具是: hping3，一款很强大的工具。

启动服务端：

# 192.168.1.7 作为服务端，监听 10000 端口$ ./bench_server 192.168.1.7 10000

开始攻击：

$ hping3 -S  --flood --rand-source -p 10000 192.168.1.7

观察半连接数量：

$ netstat -ant |grep SYN
(省略)
tcp        0      0 192.168.1.7:10000       152.66.128.1:48581      SYN_RECV
tcp        0      0 192.168.1.7:10000       208.220.119.30:57972    SYN_RECV
tcp        0      0 192.168.1.7:10000       3.104.166.109:25975     SYN_RECV $ netstat -ant |grep SYN |wc -l
256

持续观察，可以看到处于 SYN_RECV 状态的连接基本保持在 256，说明半连接队列的大小是 256。而此时，10000 端口已经比较难连接上了。

查看一下半连接队列的丢弃情况：

$ netstat  -s |grep dropped26055883 SYNs to LISTEN sockets dropped

注意： 26055883 是一个累加值，可以持续观察

那怎么增大半连接队列大小呢？

增大半连接队列，防止溢出

直接修改内核参数：

# 直接修改文件 /etc/sysctl.confnet.ipv4.tcp_max_syn_backlog = 100000

或者使用命令：

$ sysctl -w net.ipv4.tcp_max_syn_backlog=100000

据说半连接队列并非只由这个参数决定，不同的系统的计算方式不一致，还会和全连接队列大小有关

当然这个应对 SYN-Flood 攻击只是轻微降低影响而已。

还可以设置 net.ipv4.tcp_syncookies = 0 来一定程度防范 SYN 攻击。

syncookies 的原理就是当服务端收到客户端 SYN 包后，不会放到半连接队列里，而是通过 {src_ip, src_port, timestamp} 等计算一个 cookie（也就是一个哈希值），通过 SYN+ACK包返回给客户端，客户端返回一个 ACK 包，携带上这个 cookie，服务端通过校验可以直接把这个连接放入全连接队列。整个过程不需要半连接队列的参与。

SYN 重试

上面压测验证全连接队列溢出的场景下，通过 tcpdump 抓包分析到有些连接是经过了重试才建立成功的，具体表现在：

客户端发送 SYN 包请求建立连接，但此时由于服务端全连接队列溢出或者半连接队列溢出，该 SYN 包就会被丢弃，当客户端迟迟无法收到服务端的 SYN+ACK 包后，客户端超时重发 SYN 包，如果再次超时，那么根据内核设置的 SYN 超时重试次数决定是否继续重发 SYN 包。

假设重试次数为 6 次：

• 第一次发送 SYN 后等待 1 s （2^0);
• 第二次发送 SYN 后等待 2 s (2^1);
• 第三次发送 SYN 后等待 4 s (2^1);
• …

所以当我们发现服务端出现了问题的时候，可以适当提高 SYN 重试的次数；当然过大的值也会影响问题的快速发现；

可以通过设置：

$ sysctl -w net.ipv4.tcp_syn_retries=2

The End

Ok, 到这里基本上把 tcp 3 次握手比较细节的地方讲到了。 tcp 真是一个巨复杂的协议，还有不少值得深挖的东西！
