干货 | 当 YOLOv5 遇见 OpenVINO，实现自动检测佩戴口罩

YOLOv5网络

YOLOv5代码链接：

https://github.com/ultralytics/yolov5

YOLOv5 于2020年6月横空出世！一经推出，便得到CV圈的瞩目，目前在各大目标检测竞赛、落地实战项目中得到广泛应用。

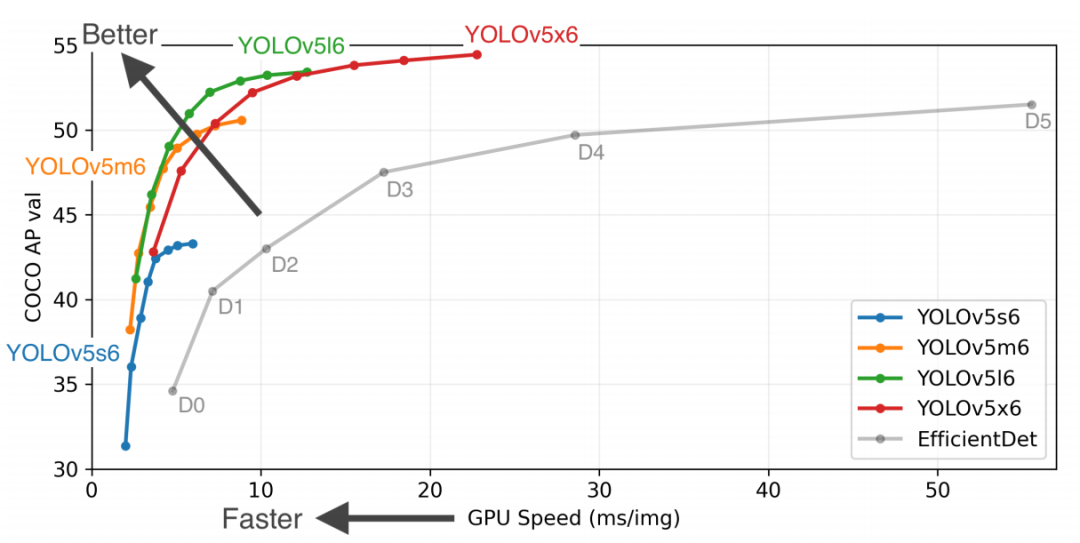

YOLOv5在COCO上的性能表现：

YOLOv5一共有4个版本，分别是Yolov5s、Yolov5m、Yolov5l、Yolov5x，其中性能依次增强。比如 YOLOv5s模型参数量最小，速度最快，AP精度最低；YOLOv5x模型参数量最大，速度最慢，AP精度最高。

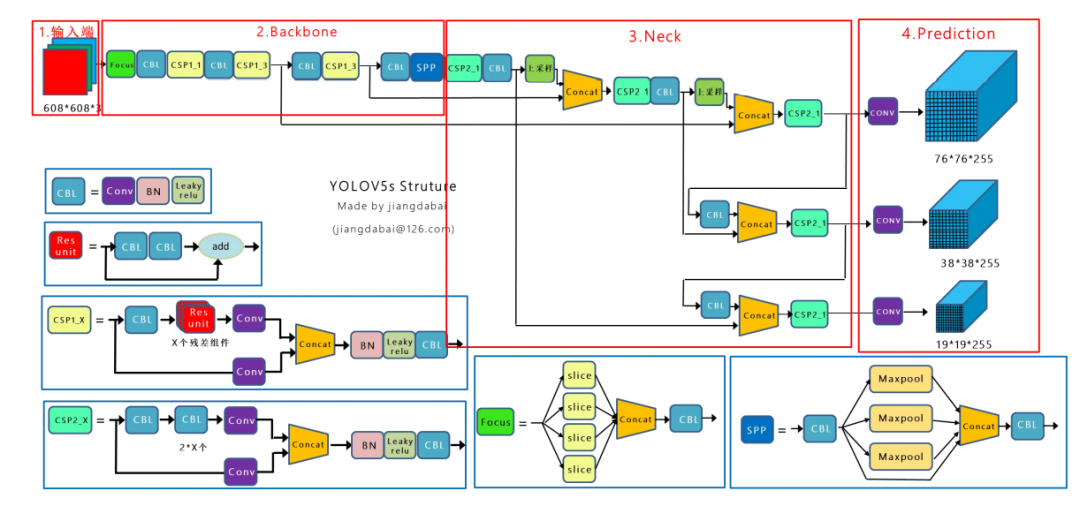

其中YOLOv5网络结构如下：

图源：https://zhuanlan.zhihu.com/p/172121380

OpenVINO™工具套件介绍

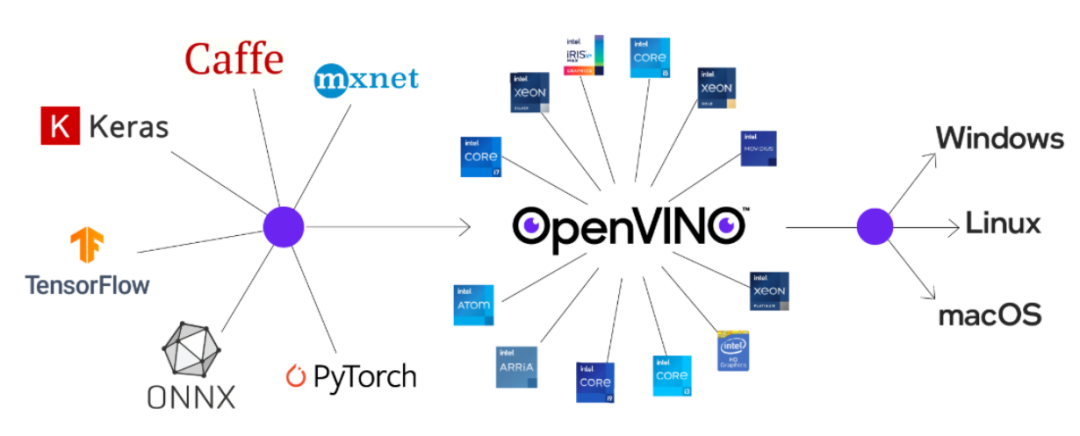

OpenVINO™工具套件是英特尔针对自家硬件平台开发的一套深度学习工具库，包含推理库，模型优化等等一系列与深度学习模型部署相关的功能。同时可以兼容各种开源框架训练好的模型，拥有算法模型上线部署的各种能力，只要掌握了该工具，你可以轻松的将预训练模型在Intel的CPU、VPU等设备上快速部署起来。

重新训练YOLOv5

3.1 下载YOLOv5代码和权重文件

大家可以直接clone YOLOv5官方github代码：

git clone https://github.com/ultralytics/yolov5

也可以在官方github的releases中下载正式发布的版本：

https://github.com/ultralytics/yolov5/releases

我们这里下载YOLOv5 v3.1版本的源代码和yolov5s.pt权重文件。值得注意，目前YOLOv5已更新至 v5.0，但在实际转换OpenVINO™工具套件推理应用中遇到不少问题，为了方便使用，因此目前推荐较稳定的YOLOv5 v3.1版本。

3.2 数据集准备

数据集可以是自己标注的，也可以用网上开源的数据集。如果是标注自己的目标检测数据集，一般使用 labelImg工具（超好用！支持COCO等格式）。

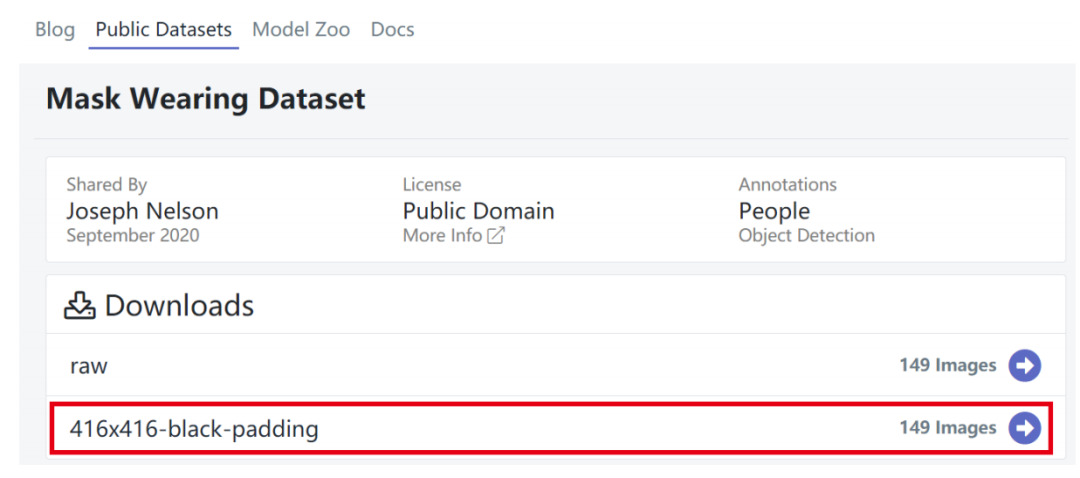

这里我们下载使用roboflow开源的口罩检测数据集（Mask Wearing Dataset）：https://public.roboflow.com/object-detection/mask-wearing，该数据集只有149幅图像，方便练手，而且格式直接支持 YOLOv5！

3.3 重新训练YOLOv5

3.3.1 修改参数

训练自定义数据集，一般需要修改两个参数：

• nc：需要识别的类别 anchors：YOLOv5默认自适应

• anchors计算，也可以自定义通过k-means算法计算

其中，nc是一定要修改的，比较每个数据集的类别会不一样，而anchors可以不用修改，即默认自适应计算。

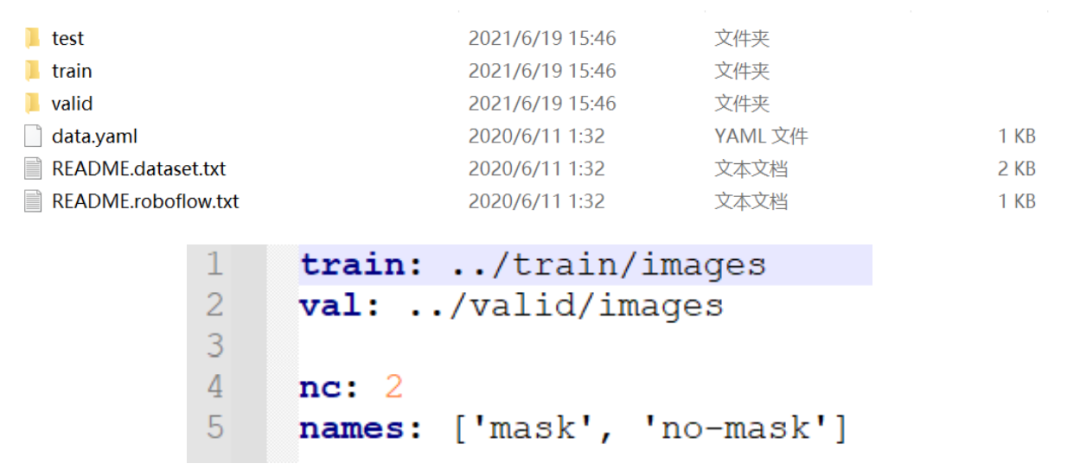

比如Mask Wearing数据集只有两种类别：mask和no-mask，所以nc = 2。可见data.yaml中的信息：

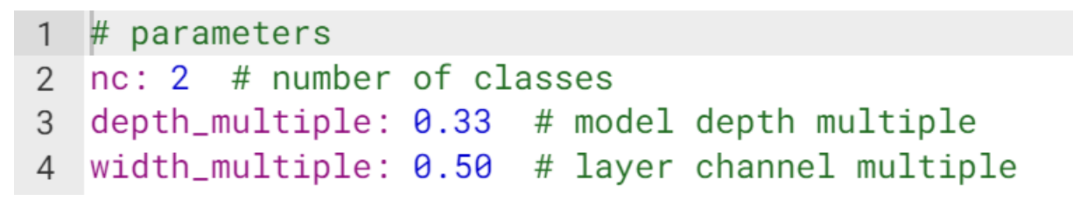

这里使用YOLOv5s进行训练，所以需要同步修改yolov5/models/yolov5s.yaml 文件中的nc数值，设置为2：

3.3.2 训练YOLOv5

训练命令如下：

python train.py --data 数据集路径/data.yaml --cfg models/yolov5s.yaml --weights ''
--batch-size 64 --epochs 100

注：训练命名行的参数含义可参考：https://docs.ultralytics.com，比如batch size、epochs可以根据训练设备自行调整

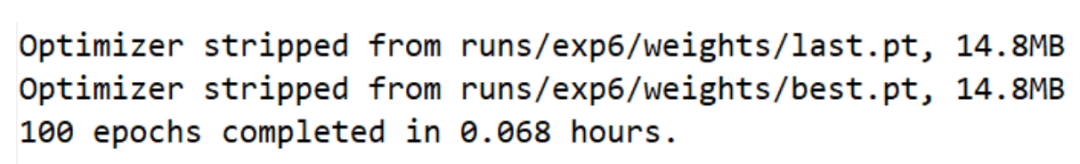

训练完成后，权重文件会自动保存在runs文件夹中，自动生成last.pt和best.pt，如下图所示：

3.3.3 YOLOv5 Demo检测

对测试集中的图像进行检测，执行命令如下：

python detect.py --weight runs/exp6/weights/best.pt --source 数据集路
径/test/images/1288126-

输入图像：

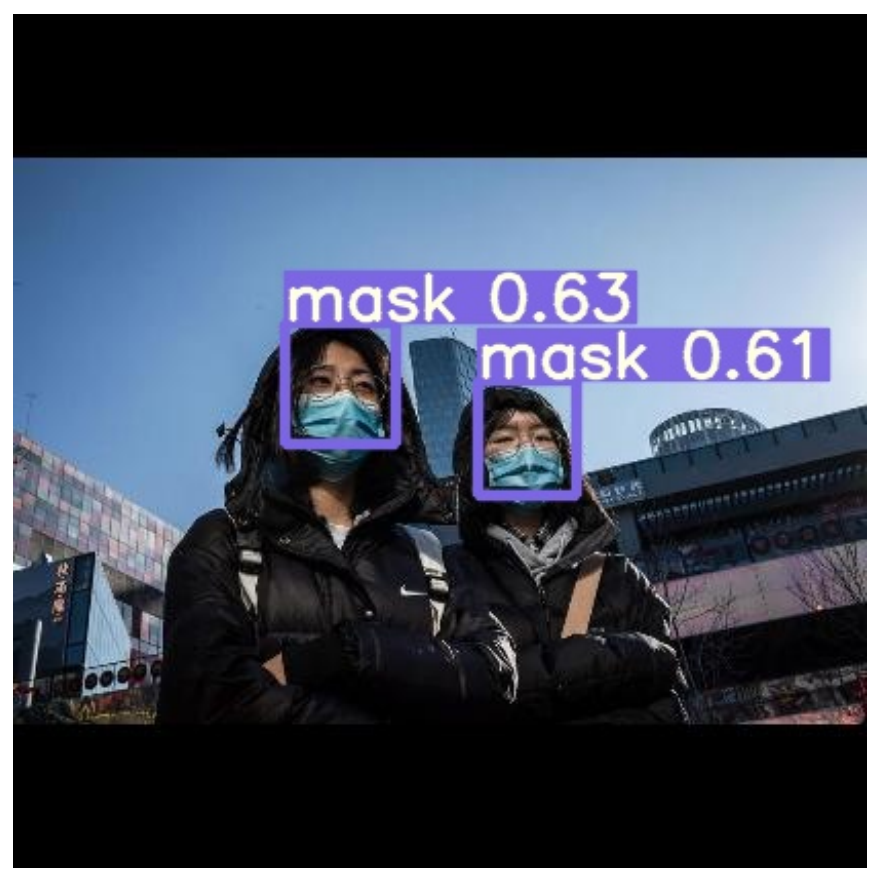

口罩检测结果：

模型转换（YOLOv5—>OpenVINO™工具套件）

将YOLOv5的.pt训练权重文件转换成OpenVINO™工具套件调用的文件，主要的流程是：.pt 权重文件 —> ONNX 权重文件 —> IR 文件（.bin和xml）。其中利用ONNX（Open Neural Network Exchange，开放神经网络交换）进行文件格式转换。

使用版本说明：

• Ubuntu 18.04

• OpenVINO™ 2021.03

4.1 .pt 权重文件 —> ONNX 权重文件

先安装ONNX，然后运行脚本，实现转换。

4.1.1 安装ONNX

ONNX的安装方法相对简单，直接pip安装即可：

pip install onnx

4.1.2 ONNX转换

YOLOv5官方提供了转换成ONNX权重的脚本文件，位于yolov5/models/export.py，使用说明详见：

https://github.com/ultralytics/yolov5/issues/251

注意，这里需要将export.py脚本文件中的opset_version修改为10：

torch.onnx.export(model, img, f, verbose=False, opset_version=10, input_names= ['images'], output_names=['classes', 'boxes'] if y is None else ['output'])

然后再执行如下转换指令：

python models/export.py --weights runs/exp6/weights/best.pt --img 640 --batch 1

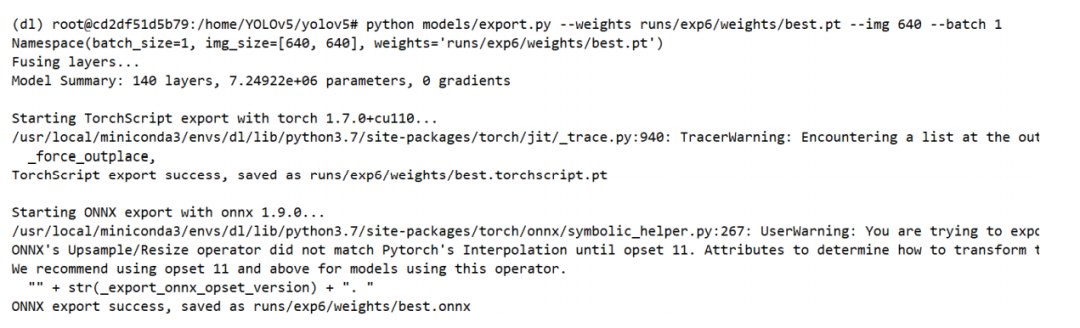

转换成功后，就会在runs/exp6/weights文件夹中生成best.onnx文件。

注：这里可以使用Netron打开yolov5s.onnx，进而可视化YOLOv5模型。

• Netron在线可视化：https://netron.app/

• Netron github：

  https://github.com/lutzroeder/netron

4.2 ONNX 权重文件 —> IR 文件（.bin和.xml）

先安装、配置OpenVINO™工具套件，然后运行脚本，实现转换。

4.2.1 安装OpenVINO™

安装OpenVINO™工具套件的方法有很多，详见官网：

https://docs.openvinotoolkit.org/latest/index.html

这里我是使用APT的方式，具体参考：

https://docs.openvinotoolkit.org/latest/openvino_docs_install_guides_installing_openvino_apt.html

安装命名如下：

wget https://apt.repos.intel.com/openvino/2021/GPG-PUB-KEY-INTEL-OPENVINO-2021 apt-key add GPG-PUB-KEY-INTEL-OPENVINO-2021 apt-key list
touch /etc/apt/sources.list.d/intel-openvino-2021.list
echo "deb https://apt.repos.intel.com/openvino/2021 all main" >> /etc/apt/sources.list.d/intel-openvino-2021.list apt update

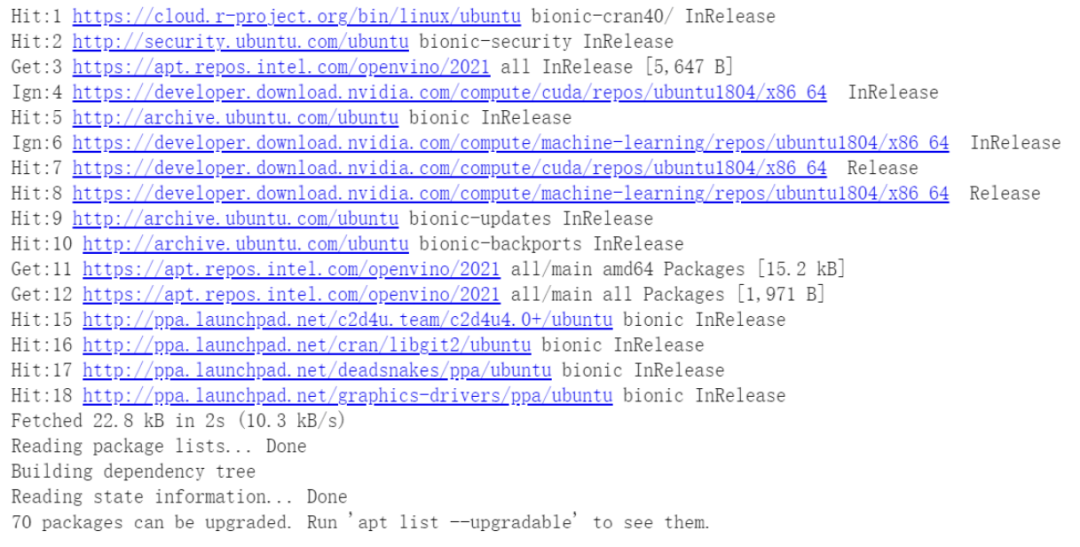

执行完上述命名后，可出现：

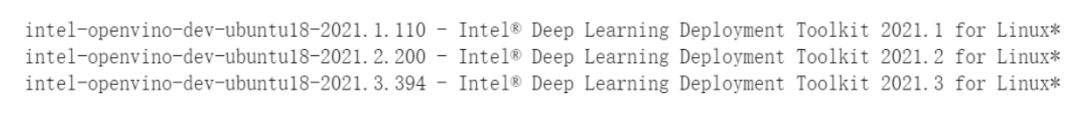

然后搜索可下载的包，要注意系统版本：

sudo apt-cache search intel-openvino-dev-ubuntu18

这里安装intel-openvino-dev-ubuntu18-2021.3.394版本

apt install intel-openvino-dev-ubuntu18-2021.3.394

安装成功后，输出内容如下图所示：

4.2.2 OpenVINO™工具套件转换

安装好OpenVINO™工具套件后，我们需要使用OpenVINO™工具套件的模型优化器（Model Optimizer）将ONNX文件转换成IR（Intermediate Representation）文件。

首先设置 OpenVINO™工具套件的环境和变量：

source /opt/intel/openvino_2021/bin/setupvars.sh

然后运行如下脚本，实现ONNX模型到IR文件（.xml和.bin）的转换：

python /opt/intel/openvino_2021/deployment_tools/model_optimizer/mo.py -- input_model runs/exp6/weights/best.onnx --model_name yolov5s_best -s 255 -- reverse_input_channels --output Conv_487,Conv_471,Conv_455

关于命令行的参数用法，更多细节可参考：https://docs.openvinotoolkit.org/cn/latest/openvino_docs_MO_DG_prepare_model_convert_model_Converting_Model_General.html

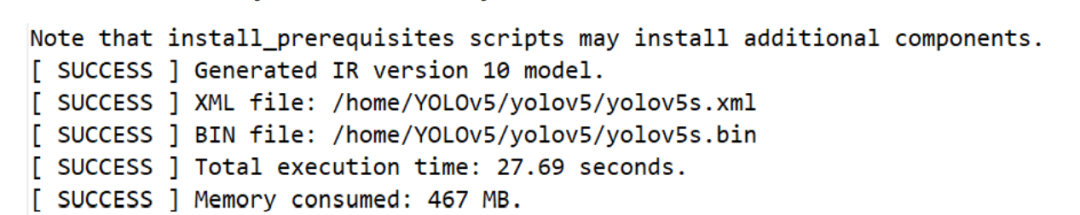

转换成功后，即可得到yolov5s_best.xml 和 yolov5s_best.bin文件。

使用OpenVINO™工具套件进行推理部署

5.1 安装Python版的OpenVINO工具套件

这里使用Python进行推理测试。因为我上面采用apt的方式安装OpenVINO™工具套件，这样安装后 Python环境中并没有OpenVINO™工具套件，所以我这里需要用pip安装一下OpenVINO™工具套件。

注：如果你是编译源码等方式进行安装的，那么可以跳过这步：

pip install openvino

另外，安装时要保持版本的一致性：

5.2 OpenVINO实测

OpenVINO™工具套件官方提供了YOLOv3版本的Python推理demo，可以参考：

https://github.com/openvinotoolkit/open_model_zoo/blob/master/demos/object_detection_demo/python/object_dete ction_demo.py

我们这里参考这个已经适配好的YOLOv5版本：

https://github.com/violet17/yolov5_demo/blob/main/yolov5_demo.py，该源代码的输入数据是camera或者video，所以我们可以将test数据集中的图像转 换成视频（test.mp4）作为输入，或者可以自行修改成图像处理的代码。

其中YOLOv5版本相对于官方YOLOv3版本的主要修改点：

1. 自定义letterbox函数，预处理输入图像：

def letterbox(img, size=(640, 640), color=(114, 114, 114), auto=True,scaleFill=False, scaleup=True):# Resize image to a 32-pixel-multiple rectangle
https://github.com/ultralytics/yolov3/issues/232shape = img.shape[:2] # current shape [height, width]w, h = size# Scale ratio (new / old)r = min(h / shape[0], w / shape[1])if not scaleup: # only scale down, do not scale up (for better test mAP)r = min(r, 1.0)# Compute paddingratio = r, r # width, height ratiosnew_unpad = int(round(shape[1] * r)), int(round(shape[0] * r))
dw, dh = w - new_unpad[0], h - new_unpad[1] # wh paddingif auto: # minimum rectangledw, dh = np.mod(dw, 64), np.mod(dh, 64) # wh paddingelif scaleFill: # stretchdw, dh = 0.0, 0.0new_unpad = (w, h)ratio = w / shape[1], h / shape[0] # width, height ratiosdw /= 2 # divide padding into 2 sidesdh /= 2if shape[::-1] != new_unpad: # resizeimg = cv2.resize(img, new_unpad,interpolation=cv2.INTER_LINEAR)top, bottom = int(round(dh - 0.1)), int(round(dh + 0.1))left, right = int(round(dw - 0.1)), int(round(dw + 0.1))img = cv2.copyMakeBorder(img, top, bottom, left, right, cv2.BORDER_CONSTANT,
value=color) # add bordertop2, bottom2, left2, right2 = 0, 0, 0, 0if img.shape[0] != h:top2 = (h - img.shape[0])//2bottom2 = top2img = cv2.copyMakeBorder(img, top2, bottom2, left2, right2,
cv2.BORDER_CONSTANT, value=color) # add borderelif img.shape[1] != w:left2 = (w - img.shape[1])//2right2 = left2img = cv2.copyMakeBorder(img, top2, bottom2, left2, right2,
cv2.BORDER_CONSTANT, value=color) # add borderreturn img

2. 自定义parse_yolo_region函数， 使用Sigmoid函数的YOLO Region层：

def parse_yolo_region(blob, resized_image_shape, original_im_shape, params,
threshold):# ------------------------------------------ Validating output parameters ------------------------------------------out_blob_n, out_blob_c, out_blob_h, out_blob_w = blob.shapepredictions = 1.0/(1.0+np.exp(-blob))assert out_blob_w == out_blob_h, "Invalid size of output blob. It sould be in NCHW layout and height should " \"be equal to width. Current height = {},current width = {}" \"".format(out_blob_h, out_blob_w)# ------------------------------------------ Extracting layer parameters -------------------------------------------orig_im_h, orig_im_w = original_im_shaperesized_image_h, resized_image_w = resized_image_shapeobjects = list()side_square = params.side * params.side# ------------------------------------------- Parsing YOLO Region output -------------------------------------------bbox_size = int(out_blob_c/params.num) #4+1+num_classesfor row, col, n in np.ndindex(params.side, params.side, params.num):bbox = predictions[0, n*bbox_size:(n+1)*bbox_size, row, col]x, y, width, height, object_probability = bbox[:5]class_probabilities = bbox[5:]if object_probability < threshold:continuex = (2*x - 0.5 + col)*(resized_image_w/out_blob_w)y = (2*y - 0.5 + row)*(resized_image_h/out_blob_h)if int(resized_image_w/out_blob_w) == 8 & int(resized_image_h/out_blob_h) == 8: #80x80,idx = 0elif int(resized_image_w/out_blob_w) == 16 & int(resized_image_h/out_blob_h) == 16: #40x40idx = 1elif int(resized_image_w/out_blob_w) == 32 & int(resized_image_h/out_blob_h) == 32: # 20x20idx = 2width = (2*width)**2* params.anchors[idx * 6 + 2 * n]height = (2*height)**2 * params.anchors[idx * 6 + 2 * n + 1]class_id = np.argmax(class_probabilities)confidence = object_probabilityobjects.append(scale_bbox(x=x, y=y, height=height,width=width,class_id=class_id, confidence=confidence,im_h=orig_im_h, im_w=orig_im_w,resized_im_h=resized_image_h, resized_im_w=resized_image_w))
return objects

3. 自定义scale_bbox函数，进行边界框后处理 ：

def scale_bbox(x, y, height, width, class_id, confidence, im_h, im_w,resized_im_h=640, resized_im_w=640):gain = min(resized_im_w / im_w, resized_im_h / im_h) # gain = old / newpad = (resized_im_w - im_w * gain) / 2, (resized_im_h - im_h * gain) / 2 # wh paddingx = int((x - pad[0])/gain)y = int((y - pad[1])/gain)w = int(width/gain)h = int(height/gain)xmin = max(0, int(x - w / 2))ymin = max(0, int(y - h / 2))xmax = min(im_w, int(xmin + w))ymax = min(im_h, int(ymin + h))# Method item() used here to convert NumPy types to native types for compatibility with functions, which don't# support Numpy types (e.g., cv2.rectangle doesn't support int64 in color parameter)return dict(xmin=xmin, xmax=xmax, ymin=ymin, ymax=ymax,class_id=class_id.item(), confidence=confidence.item())

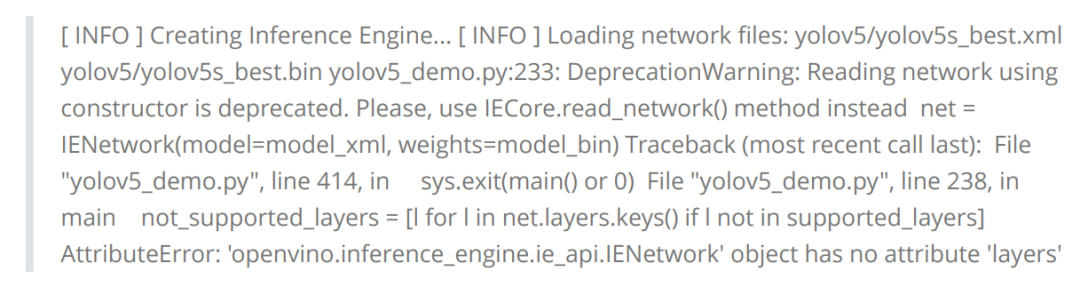

但在实际测试中，会出现：'openvino.inference_engine.ie_api.IENetwork' object has no attribute 'layers' 问题：

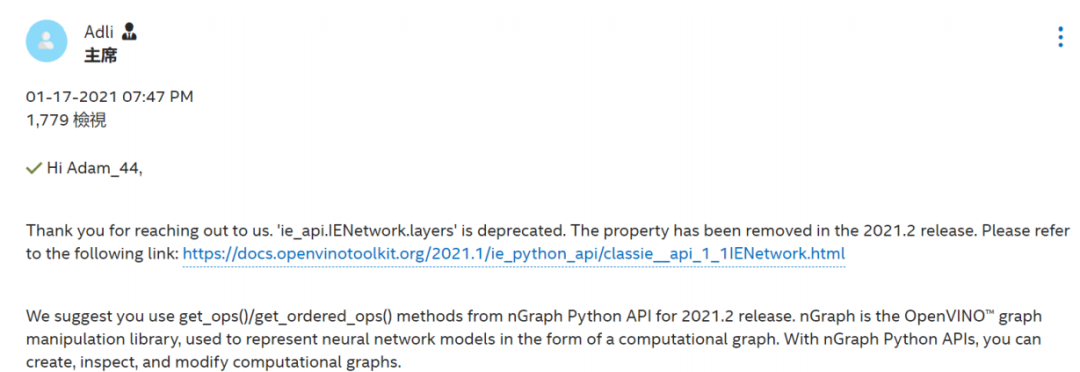

经过我调研后才得知，在OpenVINO™ 2021.02及以后版本， 'ie_api.IENetwork.layers' 就被官方删除了：

所以需要将第327、328行的内容：

out_blob = out_blob.reshape(net.layers[layer_name].out_data[0].shape)
layer_params = YoloParams(net.layers[layer_name].params, out_blob.shape[2])

修改为：

out_blob = out_blob.reshape(net.outputs[layer_name].shape)
params = [x._get_attributes() for x in function.get_ordered_ops() if
x.get_friendly_name() == layer_name][0]
layer_params = YoloParams(params, out_blob.shape[2])

并在第322行下面新添加一行代码：

function = ng.function_from_cnn(net)

最终在终端，输入下面命令：

python yolov5_demo.py -m yolov5/yolov5s_best.xml test.mp4

加上后处理，使用OpenVINO™工具套件的推理时间在220ms左右，测试平台为英特尔® 酷睿™ i5- 7300HQ，而使用PyTorch CPU版本的推理时间在1.25s，可见OpenVINO™工具套件加速明显！

最终检测结果如下：

参考：

https://img-bss.csdnimg.cn/202103311747047950.pdf

https://github.com/fb029ed/yolov5_cpp_openvino

https://www.cnblogs.com/shuimuqingyang/p/14260810.html

https://www.fatalerrors.org/a/c-implement-openvino-deployment-for-yolov5.html

https://colab.research.google.com/drive/1xla23daYYbTIfbdHF0nyHzHyoAvVtyaG#scrollTo=PO2uvGWy7oEi

https://github.com/OmniXRI/colab_openvino/blob/master/Colab_OpenVINO_mobilenet_v1.ipynb

https://www.bilibili.com/read/cv11455153/

https://github.com/TNTWEN/OpenVINO-YOLOV4
