一个会画图的工程师

编程日记 2024-10-21 09:00:00

发现小谢图画的很好，虽然有些也是他引用的，但是我觉得还是很好所以这里收集下。

【RocketMQ源码学习】2-Namesrv

3-Remoting模块

rocketmq-remoting 模块是 RocketMQ 中负责网络通信的模块，被其他所有需要网络通信的模块依赖。它是基于 Netty 实现的，避免了网络编程很多 tricky 的问题。

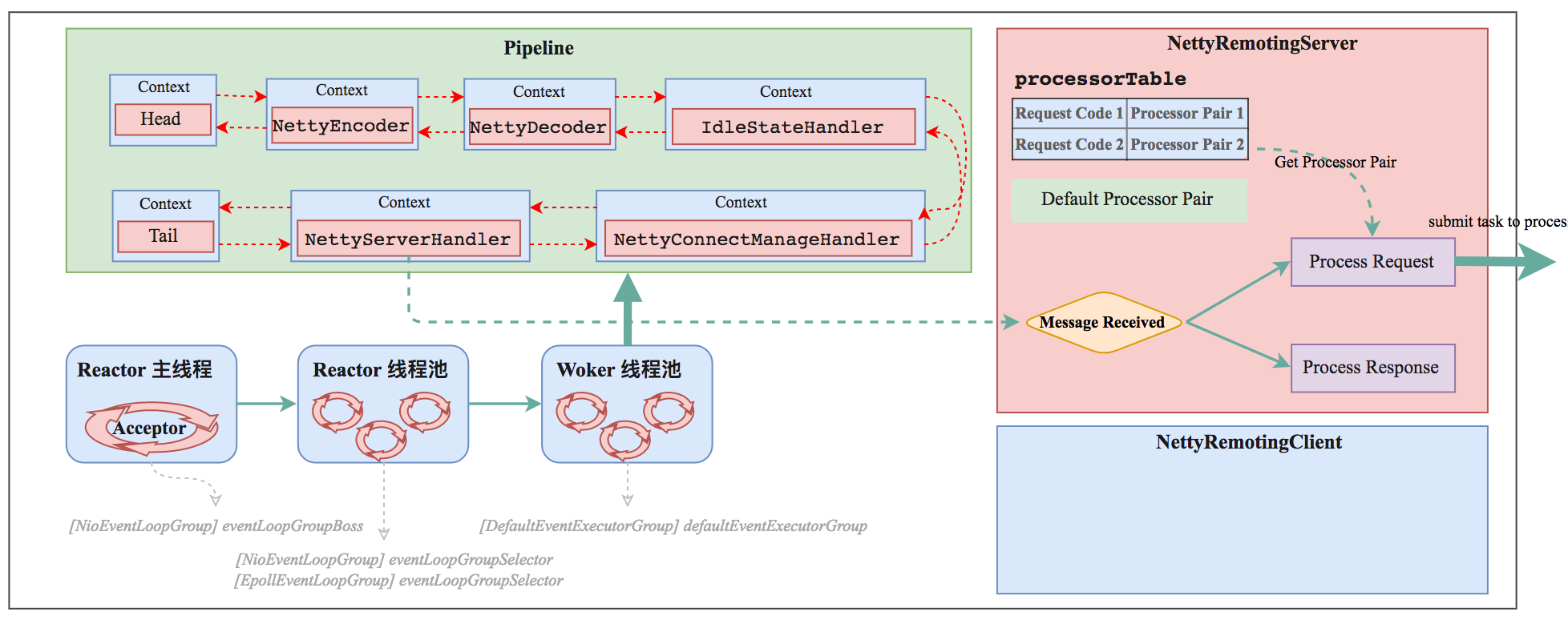

首先来看下 RocketMQ NettyServer 的 Reactor 线程模型，一个 Reactor 主线程负责监听 TCP 连接请求，建立好连接后丢给 Reactor 线程池，它负责将建立好连接的 socket 注册到 selector 上去（这里有两种方式，NIO和Epoll，可配置），然后监听真正的网络数据。拿到网络数据后，再丢给 Worker 线程池。

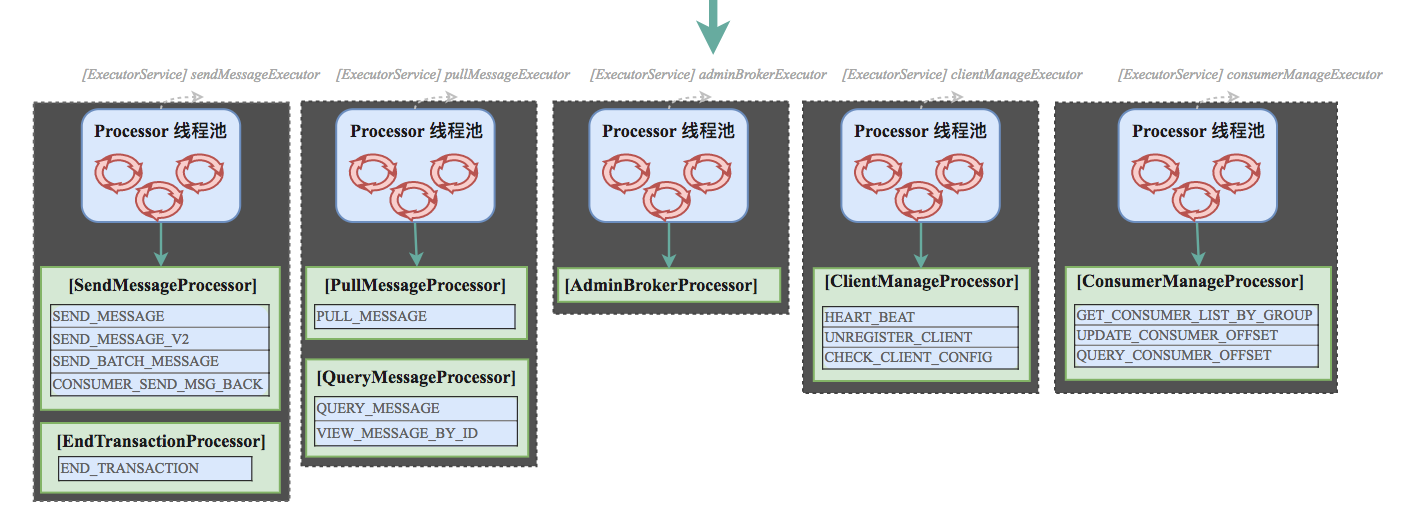

Worker 拿到网络数据后，就交给 Pipeline，从 Head 到 Tail 一个个 Handler 的走下去，这些 Handler 是在创建 Server 的时候指定的。NettyEncoder 和 NettyDecoder 负责网络数据和 RemotingCommand 之间的编解码。NettyServerHandler 拿到解码得到的 RemotingCommand 后，根据 RemotingCommand.type 来判断是 request 还是 response，如果是 request, 就根据 RomotingCommand 的 code(code用来标识不同类型的请求) 去 processorTable 找到对应的 processor,然后封装成 task 后，丢给对应的 processor 线程池, 如果是 response 就根据 RemotingCommand.opaque 去 responseTable 中拿到对应的 ResponseFuture,把结果 set 给它。

对于 Client，经过 Pipeline 的顺序是从 Tail 到 Head。不管是 Server 和 Client，并不是每次数据流转都得经过所有的 Handler，而是会根据 Context 中的一些信息去判断。

整个数据流转过程中还有很多hook, 比如处理 command 前，处理 command 后，发送数据前，发送数据后等。

【RocketMQ源码学习】4-消息发送

Broker端，消息的处理和落地

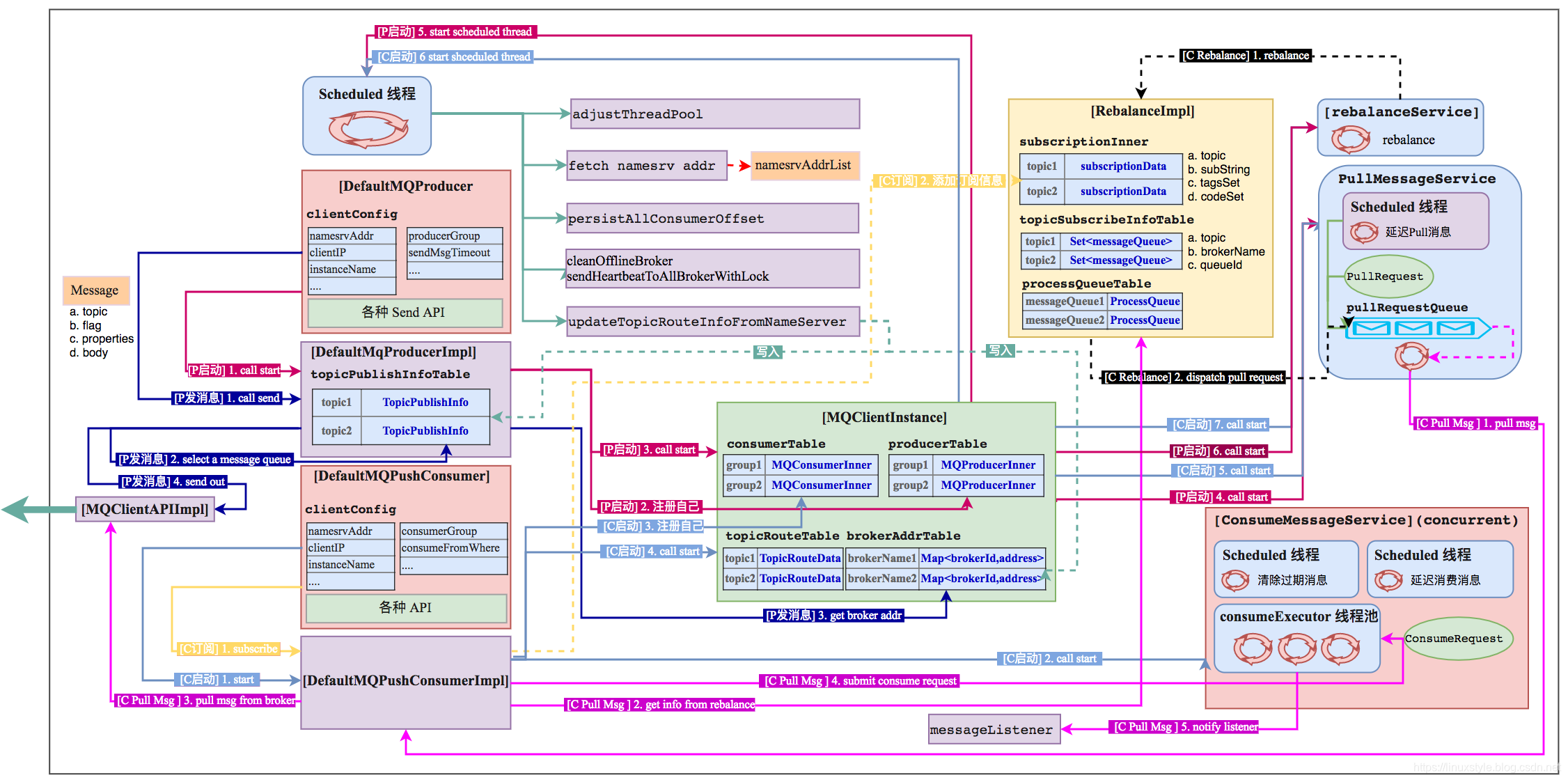

【RocketMQ源码学习】5-消息消费

Pull 的过程比较简单（因为应用代码要去做比较多的事情），所以这里我主要来梳理一下 Push 方式的整个过程。

【RocketMQ源码学习】6-消息存储

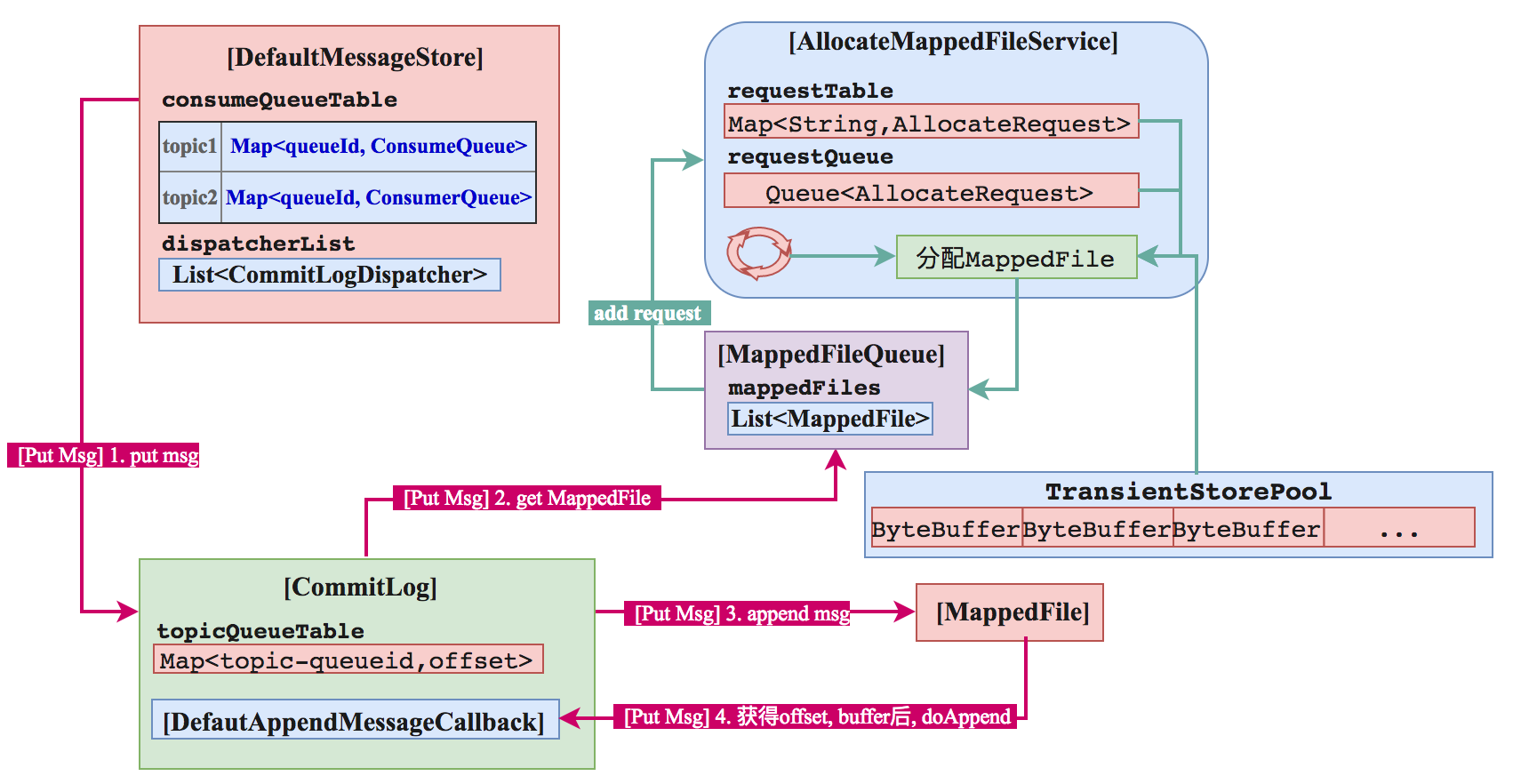

写消息MappedFile Append Message

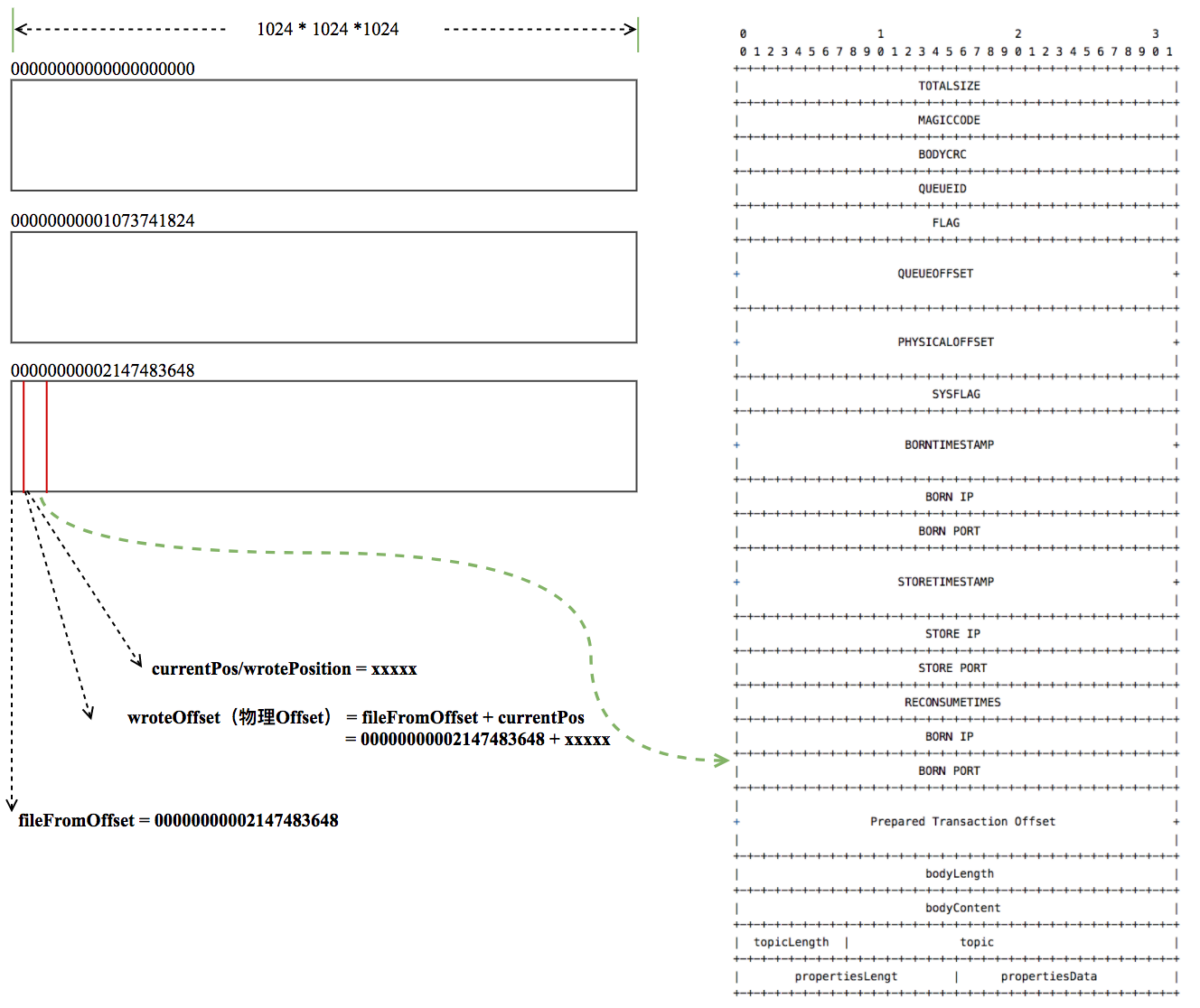

MappedFile 和物理文件是一一对应的，append的过程，消息的具体构成如图所示，大部分字段都很好理解，这里重点关注下 queueOffset 和 physicaloffset. queueOffset 是指对应的 consumeQueue 中的 offset， physicaloffset 是指该消息的物理offset，即图中的 wroteOffset, 它等于 fileFromOffset(当前mappedFile的物理offset) 加上 mappedFile 对应的 buffer 的 position(一个逻辑的offset).

ReputMessageService 也是一个单独的线程，它负责构建 ConsumeQueue 和 Index。

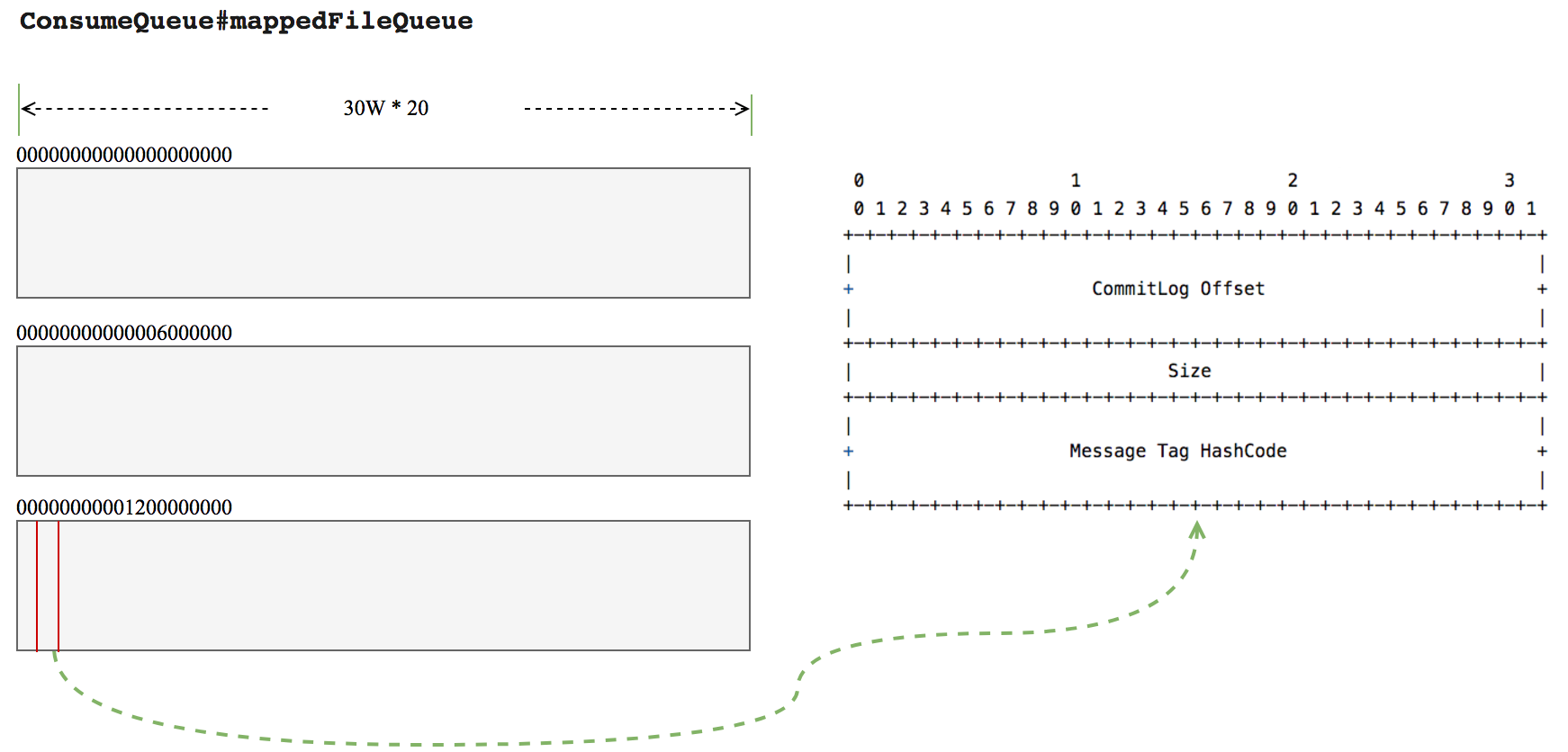

ConsumeQueue的结构如图：

Index File

Java Nio

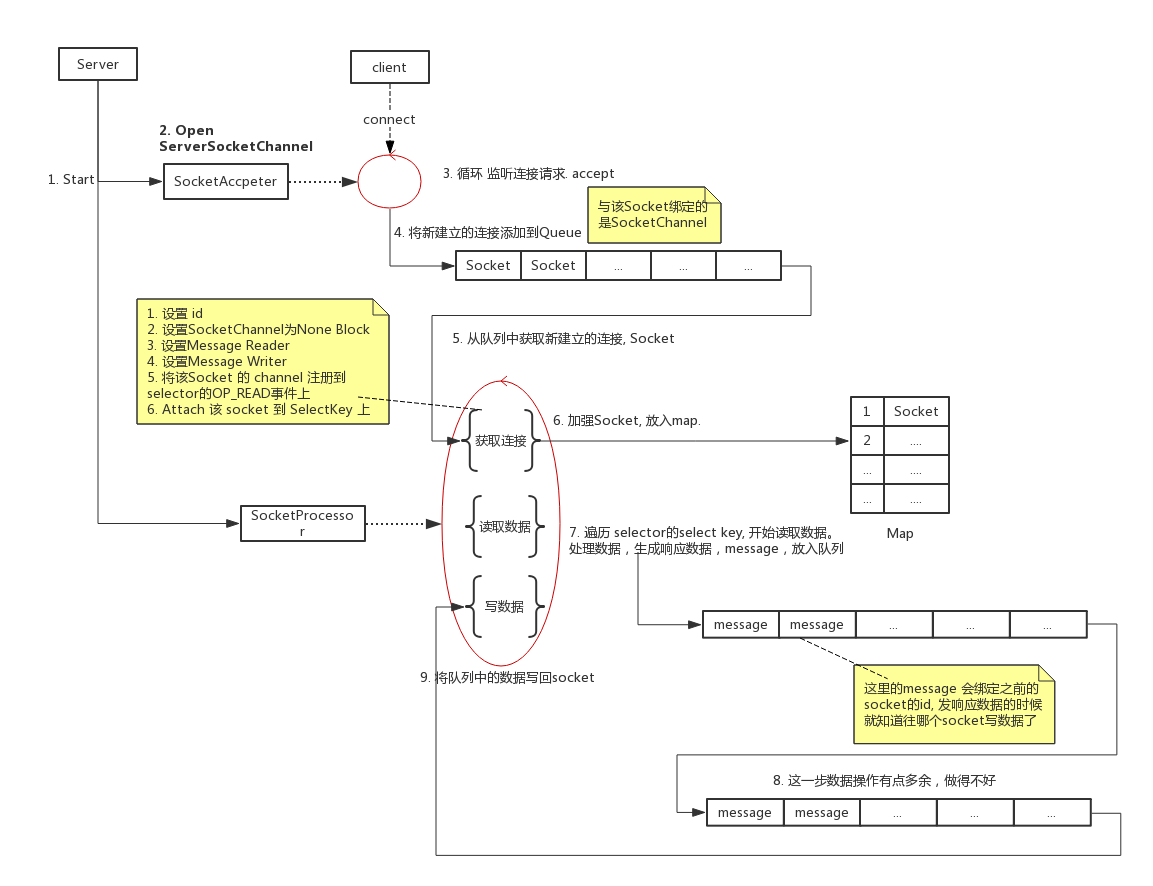

作者jjenkov最后写了一个nio demo https://github.com/fdx321/java-nio-server. 过了一遍源码，工作过程大致如图：

【Tomcat学习笔记】2-整体架构

下面是Tomcat的整体架构

这个类图是Tomcat最主要的一个结构：

Engine、Host、Context、Wrapper 四种 Container 都可以配置 Valve，即使不配置，每个 Container 代码里都有默认的Valve（StandardEngineValve, StandardHostValve …）是处理请求的时候必须经过的。关于 Pipeline 和 Valve，就是一个水管中间有多个阀门，每个数据流过来都在阀门的地方被处理一下。四个容器的Pipeline串起来，可以用张图来描述一下：

【Tomcat学习笔记】3-组件声明周期

LifecycleState 这个枚举类定义了生命周期的各个阶段，这个状态机是这样子滴：

【Tomcat学习笔记】4-启动流程分析

它们是如何一层一层完成初始化和启动的

以StandardServer为例：

如下面的时序图所示：

【Tomcat学习笔记】9-ClassLoader

Tomcat的三大ClassLoader

为什么 Tomcat 里要自定义 ClassLoader 呢，先来考虑一个问题：一个Tomcat 部署两个应用，App1 和 App2, App1 里定义了一个 com.fdx.AAA 类，App2 也定义了一个 com.fdx.AAA 类，但是里面的实现是不一样的，如果不自定义 ClassLoader,
而都用 AppClassLoader 来加载的话，你让它加载哪一个呢，一个 ClassLoader 是不能加载两个一样的类的。所以，ClassLoader 最重要的一个功能就是类隔离。

【Tomcat学习笔记】14-Cluster

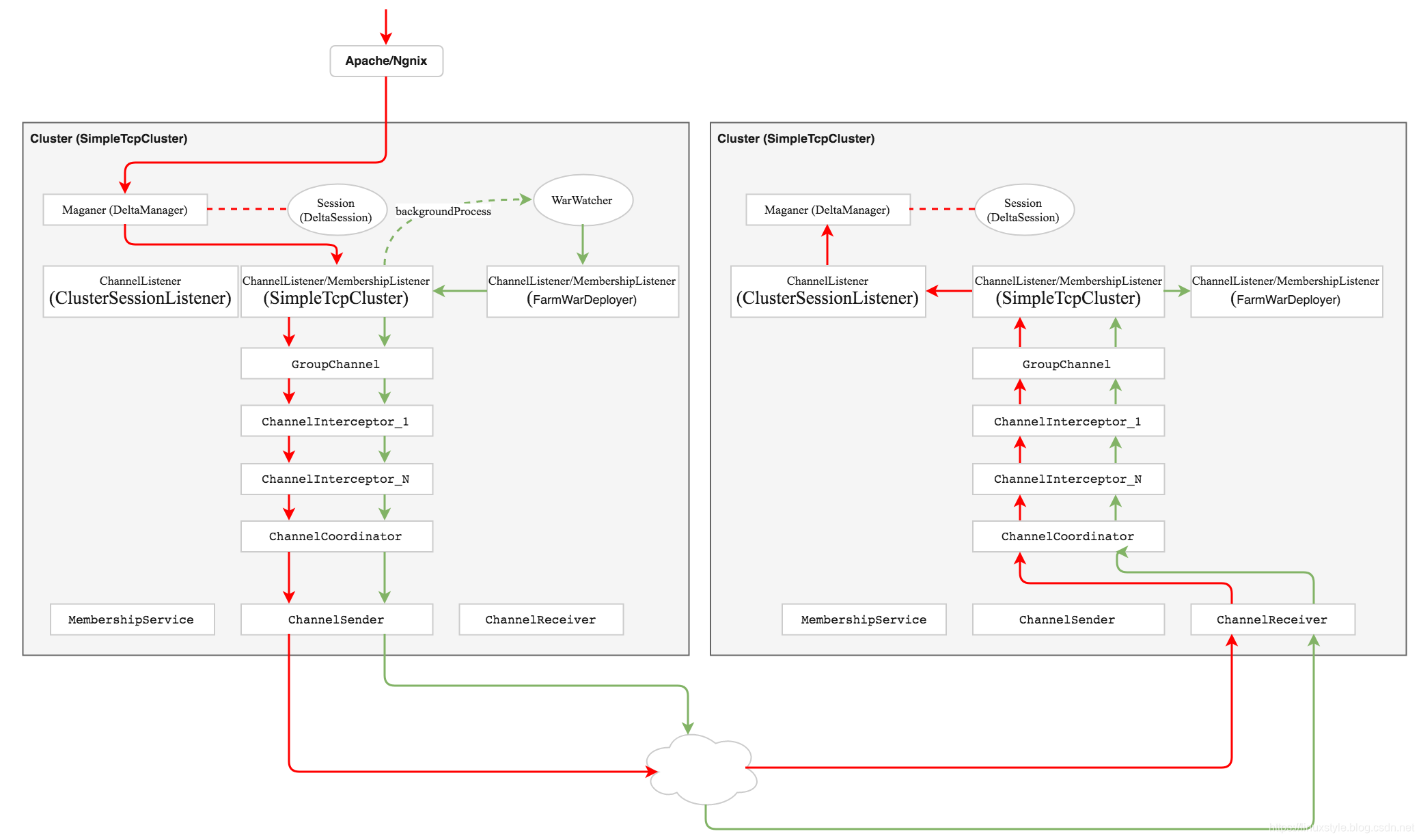

Tomcat Cluster 这块代码较多，代码主要在 org.apache.catalina.ha 和 org.apache.catalina.tribes 两个package. ha这个package主要做了两件事，或者说Tomcat cluster 主要就做了这两件事：集群间 Session 同步和集群War部署。tribes 则是Tomcat 集群通讯模块。

Tomcat 做了个集群的功能，大部分功能主要是解决session在集群中的同步，然而在有点规模的互联网公司都不怎么用它。

对于无状态的应用，通过apache/ngnix 负载均衡到各个 tomcat就可以了
对于有状态的(session)应用，往往都自研分布式Session应用。分布式系统下用 Tomcat 的 session 会有很多限制。

Tomcat还做了个功能，监控集群中应用的变更，如果有一台的War包发生了变化，会通知其他机器自动重新部署。这个功能，在有点规模的互联网公司应该也不会用它，肯定用自研的运维系统, 可以支持更灵活的应用部署，方便和公司的运维体系打通。

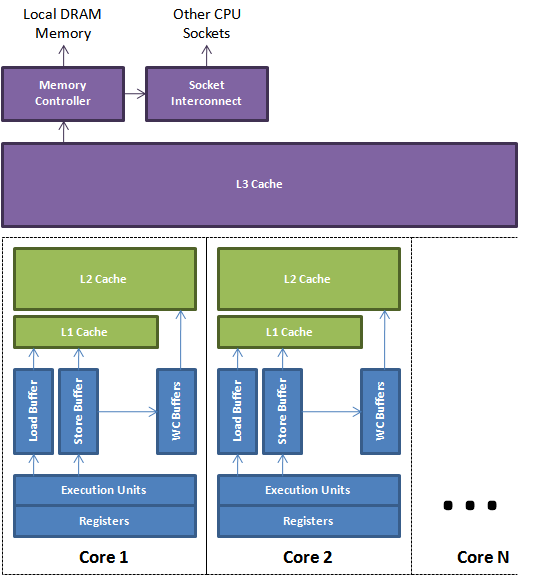

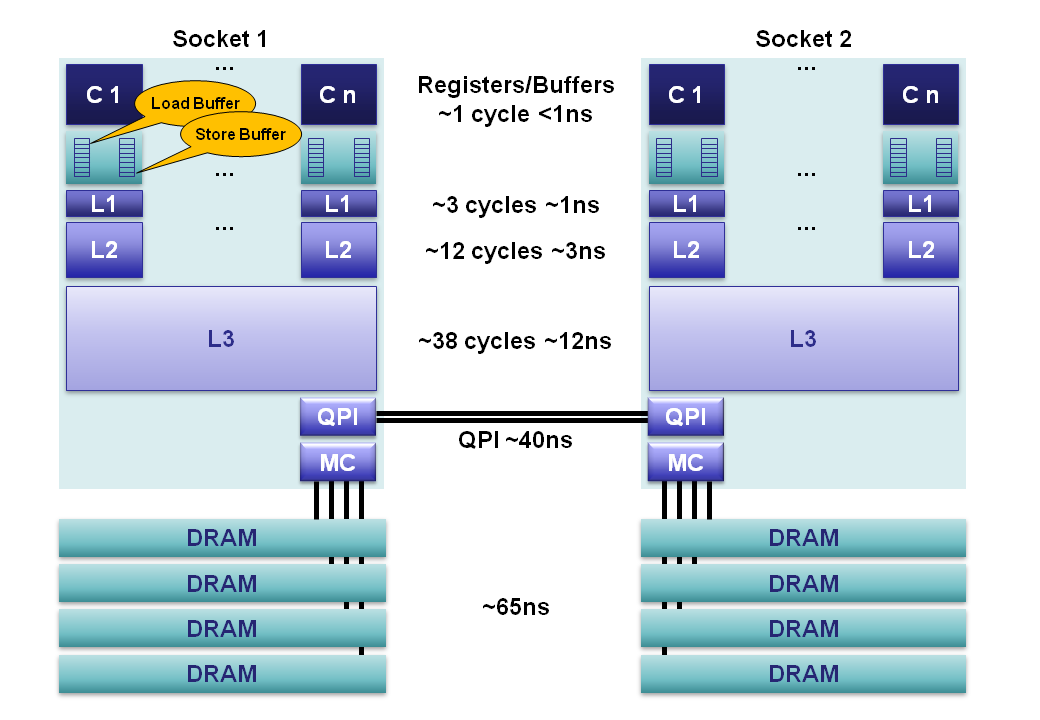

Java Volatile 学习笔记

图片来源 http://mechanical-sympathy.blogspot.com

说明：他引用的这个作者在JVM方面有一定的研究，图画的不错

https://mechanical-sympathy.blogspot.com/

终于搞清楚Java的日志了

Java的日志框架很多，JUL, Log4J, Lobback, JCL, SLF4J等

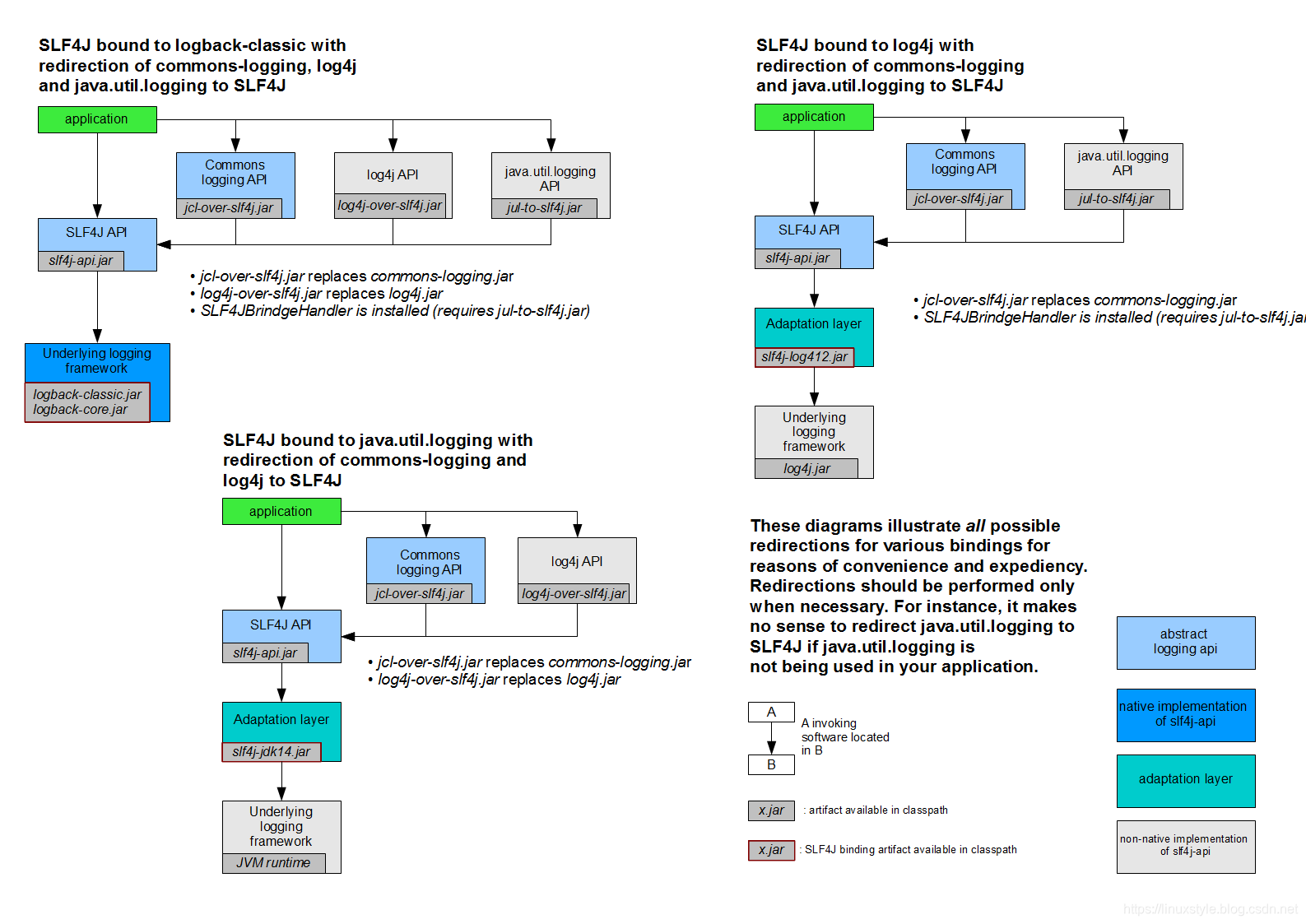

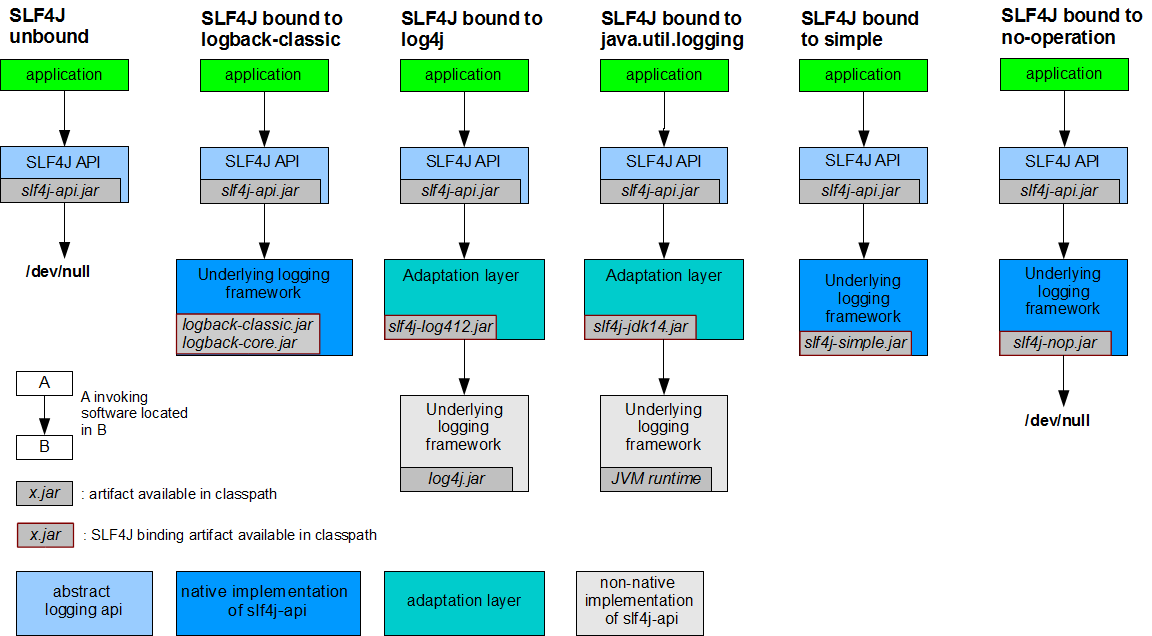

先来看下slf4j官方的一张图：

关于这么多框架如何搭配使用，这篇文章总结的不错，slf4j、jcl、jul、log4j1、log4j2、logback大总结

Spring事务管理

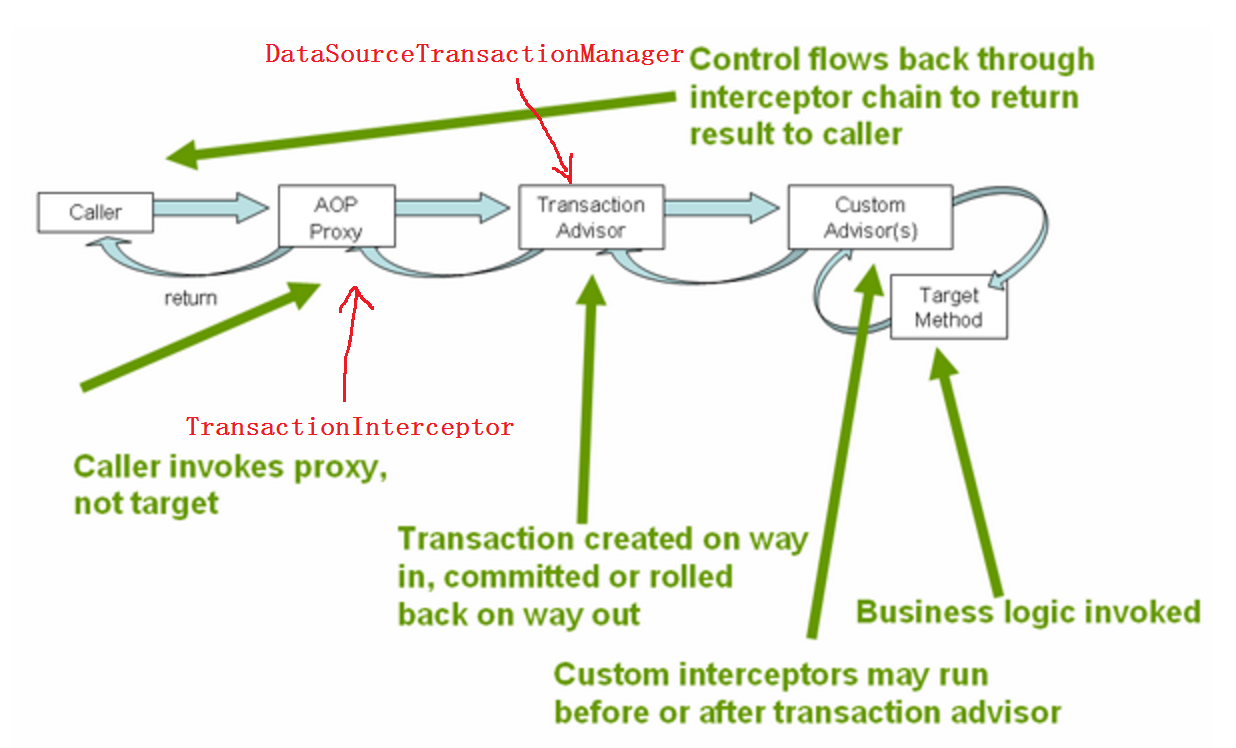

所谓声明式事务，就是通过配置的方式省去很多代码，从而让Spring来帮你管理事务。本质上就是配置一个Around方式的AOP，在执行方法之前，用TransactionInterceptor截取，然后调用PlatformTransactionManager的某个实现做一些事务开始前的事情，然后在方法执行后，调用PlatformTransactionManager的某个实现做commit或rollback. 如图：
