ORB + OPENCV

一、介绍

假如有两张人物图片，我们的目标是要确认这两张图片中的人物是否是同一个人。如果人来判断，这太简单了。但是让计算机来完成这个功能就困难重重。一种可行的方法是：

1. 分别找出两张图片中的特征点
2. 描述这些特征点的属性，
3. 比较这两张图片的特征点的属性。如果有足够多的特征点具有相同的属性，那么就可以认为两张图片中的人物就是同一个人。

ORB（Oriented FAST and Rotated BRIEF）就是一种特征提取并描述的方法。ORB是由Ethan Rublee, Vincent Rabaud, Kurt Konolige以及Gary R.Bradski在2011年提出，论文名称为"ORB：An Efficient Alternative to SIFTor SURF"，（http://www.willowgarage.com/sites/default/files/orb_final.pdf）。

ORB分两部分，即特征点提取和特征点描述。特征提取是由FAST（Features from Accelerated Segment Test）算法发展来的，特征点描述是根据BRIEF（Binary Robust Independent Elementary Features）特征描述算法改进的。ORB特征是将FAST特征点的检测方法与BRIEF特征描述子结合起来，并在它们原来的基础上做了改进与优化。据说ORB算法的速度是sift的100倍，是surf的10倍。

二、Oriented FAST（oFast）特征点的提取

oFast就是在使用FAST提取特征点之后，给其定义一个该特征点的放向，并以此来实现该特征点的旋转不变形。

2.1、粗提取

图像的特征点可以简单的理解为图像中比较显著显著的点，如轮廓点，较暗区域中的亮点，较亮区域中的暗点等。

FAST的核心思想是找出那些卓尔不群的点。即拿一个点跟它周围的点比较，如果它和其中大部分的点都不一样，就人物它是一个特征点。

如上图，假设图像中的一点P，及其一个邻域。右半拉是放大的图，每个小方格代表一个像素，方格内的颜色只是为了便于区分，不代表该像素点的颜色。判断该点是不是特征点的方法是，以P为圆心画一个半径为3pixel的圆（周长为16pixel）。圆周上如果有连续n个像素点的灰度值比P点的灰度值大或者小（需事先设定一个阈值T），则认为P为特征点。一般n设置为12。

为了加快特征点的提取，快速排除非特征点，首先检测1、9、5、13位置上的灰度值，如果P是特征点，那么这四个位置上有3个或3个以上的的像素值都大于或者小于P点的灰度值。如果不满足，则直接排除此点。

2.2、使用ID3决策树，将特征点圆周上的16个像素输入决策树中，以此来筛选出最优的FAST特征点。

2.3、使用非极大值抑制算法去除临近位置多个特征点的。具体：为每一个特征点计算出其响应大小（特征点P和其周围16个特征点偏差的绝对值和）。在比较临近的特征点中，保留响应值较大的特征点，删除其余的特征点。

2.4、特征点的尺度不变性

建立金字塔，来实现特征点的多尺度不变性。设置一个比例因子scaleFactor（opencv默认为1.2）和金字塔的层数nlevels（pencv默认为8）。将原图像按比例因子缩小成nlevels幅图像。缩放后的图像为：I’= I/scaleFactork(k=1,2,…, nlevels)。nlevels幅不同比例的图像提取特征点总和作为这幅图像的oFAST特征点。

2.5、特征点的旋转不变形

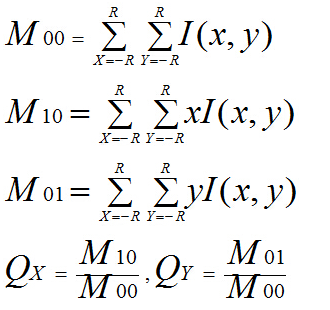

oFast用矩（moment）法来确定FAST特征点的方向。即计算特征点以r为半径范围内的质心，特征点坐标到质心形成一个向量作为该特征点的方向。矩定义如下：

三、Rotated BRIEF（rBRIEF）特征点的描述

3.1、BRIEF算法

BRIEF算法计算出来的是一个二进制串的特征描述符。它是在一个特征点的邻域内，选择n对像素点pi、qi（i=1,2,…,n）。然后比较每个点对的灰度值的大小。如果I(pi)> I(qi)，则生成二进制串中的1，否则为0。所有的点对都进行比较，则生成长度为n的二进制串。一般n取128、256或512（opencv默认为256）。

另外，为了增加特征描述符的抗噪性，算法需要先对图像进行高斯平滑处理。在ORB算法中，在这个地方进行了改进，在使用高斯函数进行平滑后又用了其他操作，使其更加的具有抗噪性。具体方法下面将会描述。

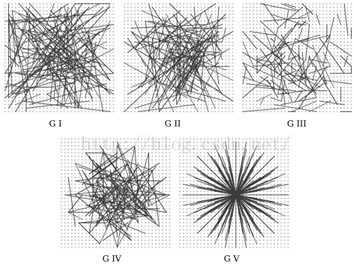

在特征点SxS的区域内选取点对的方法，BRIEF论文中测试了5种方法：

• 在图像块内平均采样；
• p和q都符合(0,S2/25)的高斯分布；
• p符合(0,S2/25)的高斯分布，而q符合(0,S2/100)的高斯分布；
• 在空间量化极坐标下的离散位置随机采样；
• 把p固定为(0,0)，q在周围平均采样。

3.2、rBRIEF算法

3.2.1、steered BRIEF（旋转不变性改进）：

在使用oFast算法计算出的特征点中包括了特征点的方向角度。假设原始的BRIEF算法在特征点SxS（一般S取31）邻域内选取n对点集。

经过旋转角度θ旋转，得到新的点对：

在新的点集位置上比较点对的大小形成二进制串的描述符。这里需要注意的是，在使用oFast算法是在不同的尺度上提取的特征点。因此，在使用BRIEF特征描述时，要将图像转换到相应的尺度图像上，然后在尺度图像上的特征点处取SxS邻域，然后选择点对并旋转，得到二进制串描述符。

3.2.2、rBRIEF-改进特征点描述子的相关性

使用steeredBRIEF方法得到的特征描述子具有旋转不变性，但是却在另外一个性质上不如原始的BRIEF算法，即描述符的可区分性（相关性）。为了解决描述子的可区分性和相关性的问题，ORB论文中没有使用原始BRIEF算法中选取点对时的5种方法中的任意一种，而是使用统计学习的方法来重新选择点对集合。

对每个特征点选取31x31领域，每个领域选择5x5的平均灰度值代替原来单个像素值进行比对，因此可以得到N=(31-5+1)x(31-5+1) = 729个可以比对的子窗口（patch），可以使用积分图像加快求取5x5邻域灰度平均值的速度。一共有M = 1+2+3+...+N = 265356种点对组合，也就是一个长度为M的01字符串。显然M远大于256，我们得筛选。

筛选方法如下：

• 重组所有点以及对应的初始二值串得到矩阵O，行数为提取得到的点数，每行是每个点对应的初始二值描述子
• 对重组后的矩阵​O，按照每列均值与0.5的绝对差从小到大排序，得到矩阵T
• 贪心选择：把T中第一列放进矩阵R（一开始为空）中，并从T中移除依次选择T的每列，与R中所有的列进行比较，如果相似度超过一定阈值，忽略，进行下一列，否则放进R中，并从T中移除重复以上过程直到选择​256个列，这样每个特征点就有256个0,1组成的描述子。如果不足256个，则降低阈值直到满足256就可，R即为最终特征描述矩阵。

三、特征点匹配

这部分是另外一个话题了。ORB算法最大的特点就是计算速度快 。这得益于使用FAST检测特征点，FAST的检测速度正如它的名字一样是出了名的快。再就是是使用BRIEF算法计算描述子，该描述子特有的2进制串的表现形式不仅节约了存储空间，而且大大缩短了匹配的时间。
例如特征点A、B的描述子如下。
A：10101011
B：10101010

设定一个阈值，比如80%。当A和B的描述子的相似度大于90%时，我们判断A,B是相同的特征点，即这2个点匹配成功。在这个例子中A,B只有最后一位不同，相似度为87.5%，大于80%。则A和B是匹配的。
将A和B进行异或操作就可以轻松计算出A和B的相似度。而异或操作可以借助硬件完成，具有很高的效率，加快了匹配的速度。

四、OpenCV实验（OpenCV3.0以上版本，包含contrib模块）

[cpp] view plain copy

1. #include <iostream>
2. #include <stdio.h>
3. #include <unistd.h>
4. #include <stdlib.h>
5. #include <string.h>
6. #include <string>
7. #include <dirent.h>
8. #include <unistd.h>
9. #include <vector>
10. #include <sstream>
11. #include <fstream>
12. #include <sys/io.h>
13. #include <sys/times.h>
14. #include <iomanip>
15. #include <tuple>
16. #include <cstdlib>
17. using namespace std;
18.
19. #include "opencv2/imgproc.hpp"
20. #include "opencv2/imgcodecs.hpp"
21. #include "opencv2/highgui.hpp"
22. #include "opencv2/stitching.hpp"
23. #include "opencv2/xfeatures2d/nonfree.hpp"
24. using namespace cv;
25.
26. #define ENABLE_LOG
27.
28. bool PreapreImg(vector<Mat> &imgs);
29. bool Match(vector<cv::detail::MatchesInfo> &pairwise_matches,
30.            const vector<cv::detail::ImageFeatures> &features,
31.            const cv::String matcher_type = "homography",
32.            const int range_width = -1,
33.            const bool try_cuda = false,
34.            const double match_conf = 0.3f);
35. void demo();
36.
37. int main(int argc, char** argv)
38. {
39.     cout << "# STA ##############################" << endl;
40.     cout << "\n" << endl;
41.     int64 app_start_time = getTickCount();
42.
43.     demo();
44.
45.     cout << "\n" << endl;
46.     cout << "# END ############################## Time: "
47.          << ((getTickCount() - app_start_time) / getTickFrequency())
48.          << " sec" << endl;
49.     return 0;
50. }
51.
52. void demo()
53. {
54.     vector<Mat> imgs;
55.     PreapreImg(imgs);
56.
57.     // define feature finder
58.     Ptr<cv::detail::FeaturesFinder> finder =
59.     cv::makePtr<cv::detail::OrbFeaturesFinder>();
60.
61.     // detect features
62.     int num_images = static_cast<int>(imgs.size());
63.     vector<cv::detail::ImageFeatures> features(num_images);
64.     for (int i = 0; i < num_images; i++) {
65.         (*finder)(imgs[i], features[i]);
66.         features[i].img_idx = i;
67. #ifdef ENABLE_LOG
68.         cout << ">> features number: " << setw(4) << features[i].img_idx
69.              << setw(5) << static_cast<int>(features[i].keypoints.size())
70.              << endl;
71.         Mat tmp;
72.         cv::drawKeypoints(imgs[i], features[i].keypoints, tmp);
73.         stringstream ss;
74.         ss << i;
75.         cv::imwrite(("./img" + string(ss.str()) + "_keypoints.jpg").c_str(), tmp);
76. #endif
77.     }
78.     // Frees unused memory allocated before if there is any
79.     finder->collectGarbage();
80.
81.     // Pairwise matching
82.     vector<cv::detail::MatchesInfo> pairwise_matches;
83.     Match(pairwise_matches, features);
84. #ifdef ENABLE_LOG
85.         cout << ">> pairwise matches: "
86.              << setw(5) << static_cast<int>(pairwise_matches.size())
87.              << endl;
88.         cout << ">> Saving matches graph..." << endl;
89.         ofstream f("./matchGraph.txt");
90.         vector<cv::String> img_names;
91.         for (int i = 0; i < num_images; i++) {
92.             stringstream ss; ss << i;
93.             img_names.push_back(ss.str());
94.         }
95.         f << matchesGraphAsString(img_names, pairwise_matches, 1.0f);
96.         cout << ">> Saving matches graph OK. Position: ./matchGraph.txt" << endl;
97.
98.         Mat tmp;
99.         cv::drawMatches(imgs[0], features[0].keypoints,
100.                         imgs[1], features[1].keypoints,
101.                         pairwise_matches[1].matches,
102.                         tmp);
103.         cv::imwrite("./matches0_1.jpg", tmp);
104. #endif
105. }
106.
107. bool PreapreImg(vector<Mat> &imgs)
108. {
109.     Mat image0 = imread("./0.jpg", IMREAD_GRAYSCALE);
110.     Mat image1 = imread("./1.jpg", IMREAD_GRAYSCALE);
111.     imgs.push_back(image0);
112.     imgs.push_back(image1);
113.
114.     // Check if have enough images
115.     int num_images = static_cast<int>(imgs.size());
116.     if (num_images < 2)
117.     {
118.         cout << ">> error. num_images < 2" << endl;
119.         return false;
120.     }
121.
122. #ifdef ENABLE_LOG
123.     for (int i = 0; i < num_images; i++) {
124.         cout << ">> image " << setw(2) << i << ": "
125.              << setw(5) << imgs[i].rows
126.              << setw(5) << imgs[i].cols
127.              << setw(5) << imgs[i].channels()
128.              << endl;
129.     }
130. #endif
131.
132.     return true;
133. }
134.
135. /************************************************
136. * There are 3 kinds of feature matchers offered by "matchers.hpp"
137. */
138. bool Match(vector<cv::detail::MatchesInfo> &pairwise_matches,
139.            const vector<cv::detail::ImageFeatures> &features,
140.            const cv::String matcher_type = "homography",
141.            const int range_width = -1,
142.            const bool try_cuda = false,
143.            const double match_conf = 0.3f)
144. {
145.     Ptr<cv::detail::FeaturesMatcher> matcher;
146.     if (matcher_type == "affine")
147.     {
148.         bool full_affine = false;
149.         int num_matches_thresh1 = 6;
150.         matcher = makePtr<cv::detail::AffineBestOf2NearestMatcher>(
151.         full_affine, try_cuda, match_conf, num_matches_thresh1);
152.     }
153.     else if (matcher_type == "homography")
154.     {
155.         int num_matches_thresh1 = 6;
156.         int num_matches_thresh2 = 6;
157.         if (range_width == -1)
158.             matcher = makePtr<cv::detail::BestOf2NearestMatcher>(
159.             try_cuda, match_conf, num_matches_thresh1, num_matches_thresh2);
160.         else
161.             matcher = makePtr<cv::detail::BestOf2NearestRangeMatcher>(
162.             range_width, try_cuda, match_conf, num_matches_thresh1, num_matches_thresh2);
163.     }
164.
165.     (*matcher)(features, pairwise_matches);
166.     matcher->collectGarbage();
167.
168.     return true;
169. }

实验代码：https://code.csdn.net/guoyunfei20/orb.git

实验结果：

输入图像1：

输入图像2：

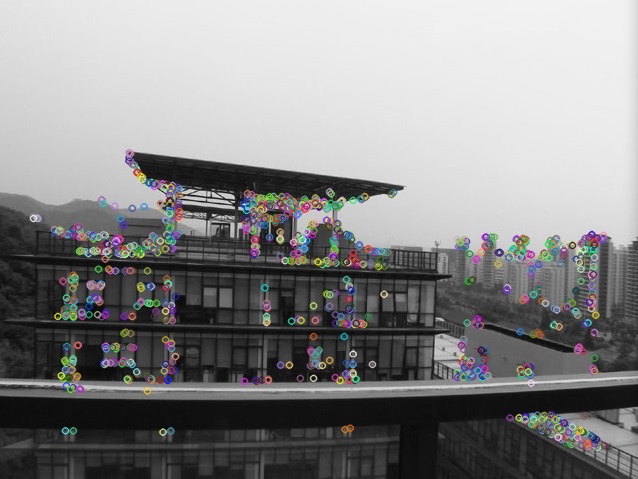

图像1的ORB特征点位置：

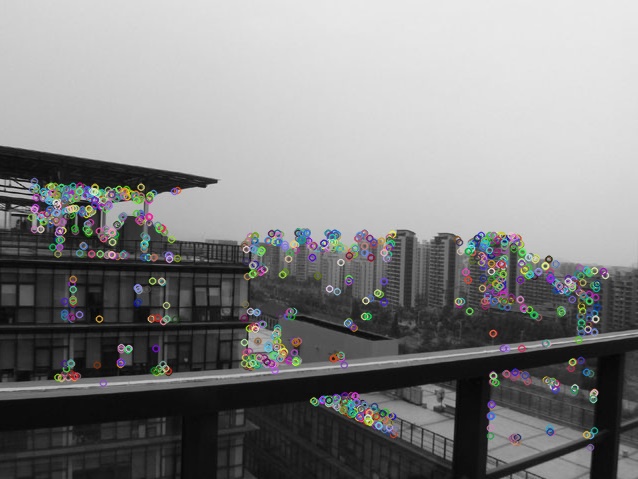

图像2的ORB特征点位置：

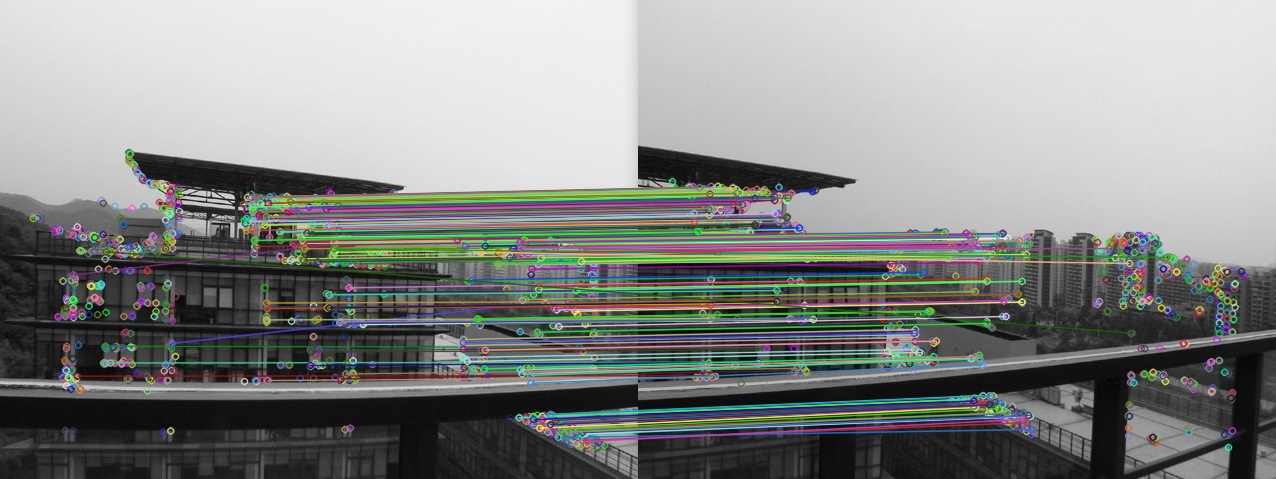

利用cv::detail::BestOf2NearestMatcher匹配算法得到的能匹配上的特征点（图像0 -> 图像1）：
