slot没有毁灭的问题_解析flink之perjob模式下yn参数不生效问题

概要：

0. 问题背景

1. Stream Job的切分

2. 计算资源的调度 & 任务的执行

3. 最后的总结

0. 问题背景：

开始用flink处理流式作业的时候，用yarn-cluster模式提交作业的时候，脚本如下：

$FLINK_BIN run -m yarn-cluster -yqu root.profile -yn 20 -yjm 4096 -ytm 8192 -ynm RecentViewApp -ys 5 ./profileStreaming-0.1.jar

(程序中设置的并行度都是5)

脚本参数的解释：

-yn         要分配的YARN container数(Task Managers个数)

-yjm       JobManager内存

-ytm      每个TaskManager内存

-ys         每个TaskManager的slot数

比较奇怪的是，作业webUI的资源配置跟脚本上的资源分配不符合，而且启动的时候会有动态变化，下面两个截图，一个是最大资源的时候(图1.)，一个是最终稳定资源的时候(图2.)，而且经过测试调整yn参数，发现并没有发生变化，这里TaskManager和Task Slots是根据什么进行分配的似乎让人捉摸不定。

图1

图2

1. Stream Job的切分

跟了下源码，分析这现象的原因(基于1.6.0版本的)

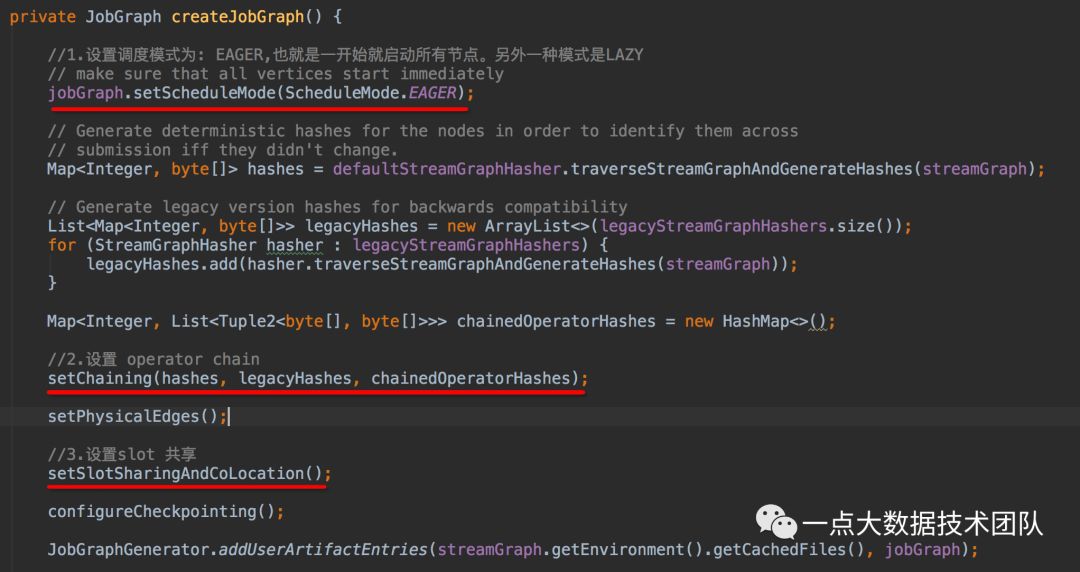

首先，要知道flink on yarn是怎么做资源分配之前，必须先要了解一个Stream job提交到flink是怎么进行job的切分的。首先程序构建成StreamGraph --> JobGraph，在生成JobGraph的时候，有几个重要的地方，见图4红色标记部分，然后提交到flink集群上，flink再对JobGraph转换ExecutionGraph，其实到ExecutionGraph这步就是为了后续的调度任务存在的，可以发现，ExecutionGraph(准确来说是有ExecutionJobVertex这个结构，而ExecutionJobVertex下又套有ExecutionVertex, Execution)下有这几种数据结构(图3)：

图3

ExecutionGraph这里就已经可以进行任务调度了：

1. 一个task任务对应一个executor，后面会看到execution调用deploy就起一个任务；

2.IntermediateResultPartition对应ResultPartition，这两个本质上是相等的，只不过IntermediateResultPartition是ExecutionGraph调度阶段的概念，而ResultPartition是具体TaskManager底层数据交换时候的概念(这部分内容是flink底层数据底层数据如何处理，这里只需要知道ResultPartition(或者说ResultSubPartition)是存放序列化后的数据的，数据节点之间通过netty来传输，每个节点都会初始化一个netty server, netty client，每个节点既是server，又是client，而ResultPartition就是这里上游节点的数据结构，下游节点对应的数据结构是InputGate)。

图4

2.计算资源的调度 & 任务执行

接下来看看是如何进行调度的：

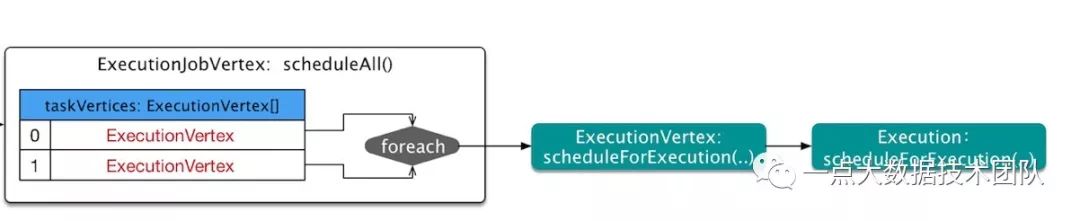

这里先说一点ExecutionJobVertex和ExecutionVertex的关系，如果说在程序里用flatMap这个算子，然后并行度设置为5，ExecutionJobVertex下的ExecutionVertex数组内容为：flatMap(1/5), flatMap(2/5), flatMap(3/5), flatMap(4/5), flatMap(5/5);

直接从Execution::scheduleForExecution()开始，有两个重要的方法：

1. allocateAndAssignSlotForExecution() ;

2. deploy();

Execution::allocateAndAssignSlotForExecution 里面重要的代码：

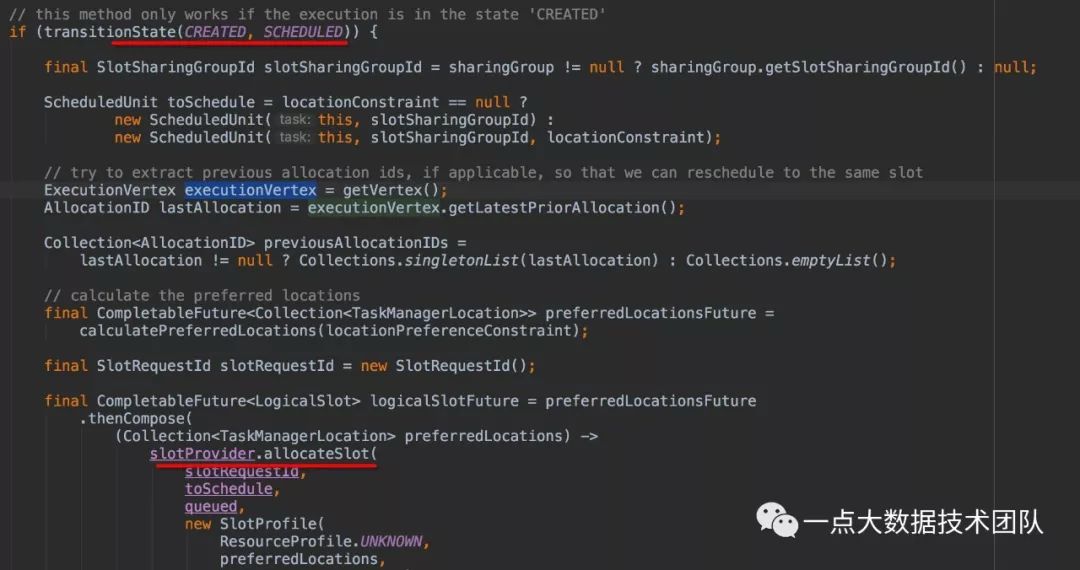

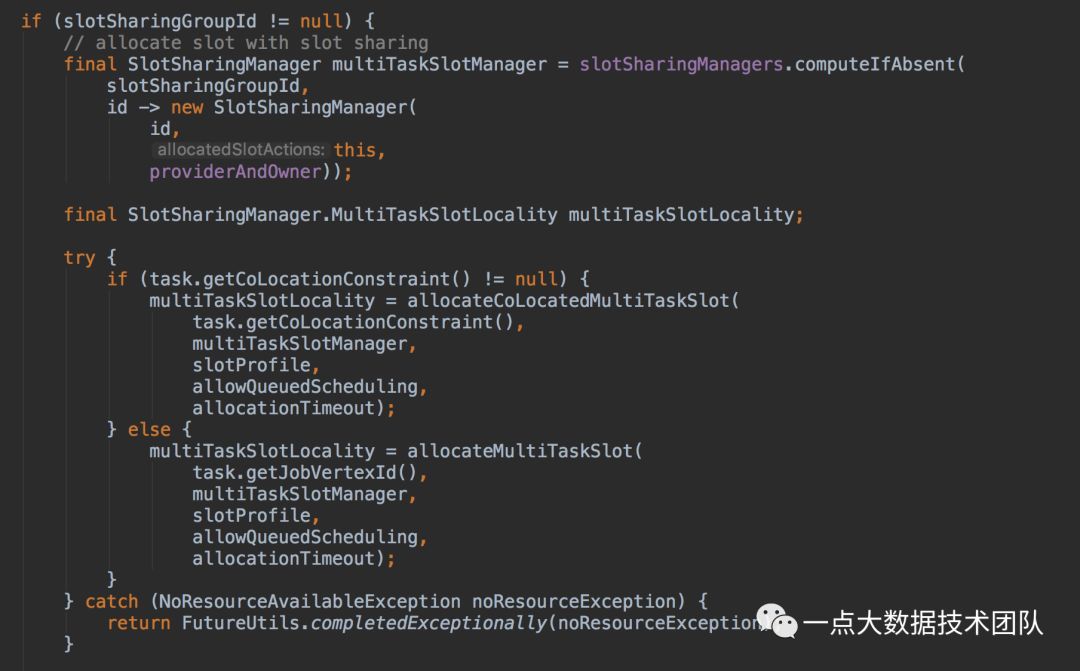

这里就是对slot的申请分配，也就是当当前状态是“CREATED"的时候才能往下进行操作，把"CREATED"状态转换成"SCHEDULED",这里就是针对executionVertext进行slot的申请分配，根据优先偏好设置进行分配，指定slot要分配在哪个TaskManager，具体的优先策略是怎么分配的，这里不做展开，简单的说，就是先确定输入源source的slot的分配，然后该源source的所在的TaskManager，肯定是下游slot分配的第一选择，也就是先把TaskManager所在的slot填满再说。

通过SlotPoolGateway进行转换SlotPool，

在SlotPool中(SlotPool是对Slot的池化，就是把slot资源放到一个池中，这个还是比较常见的)，如果有slot共享，就多个task共享slot。

如果没有slot共享，就要申请新的slot槽位

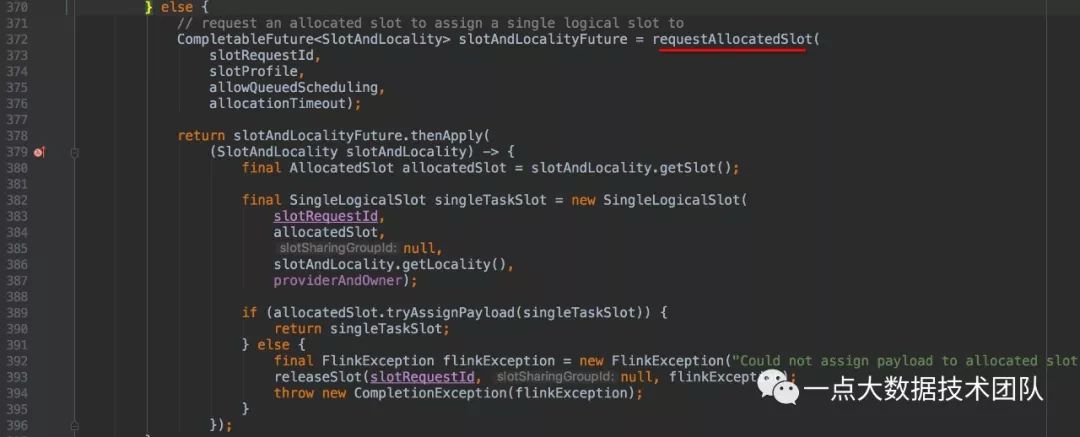

从resourceManager申请一个新的slot，如果没有resourceManager的链接(也是通过resourceManagerGateway转发)，就保持到一个map中，等待拿到新的链接再发起request；如果有，直接发起申请。

保存到一个map里，

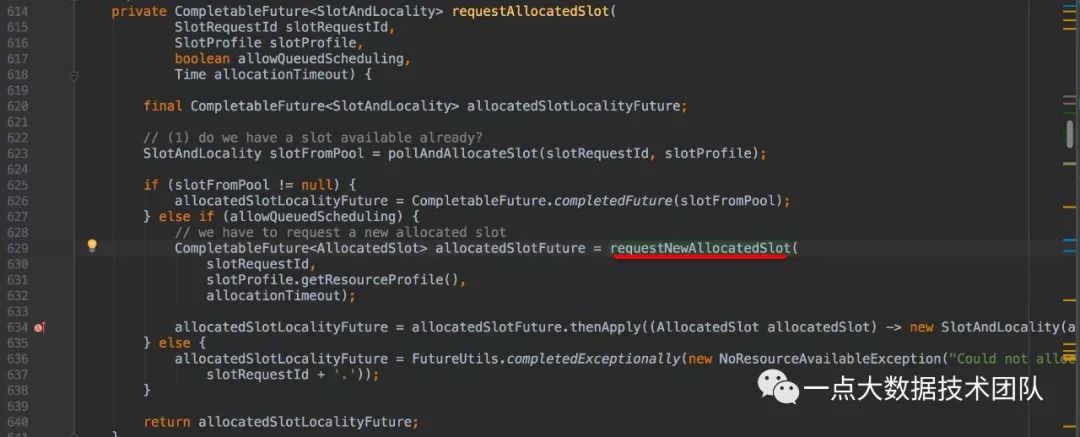

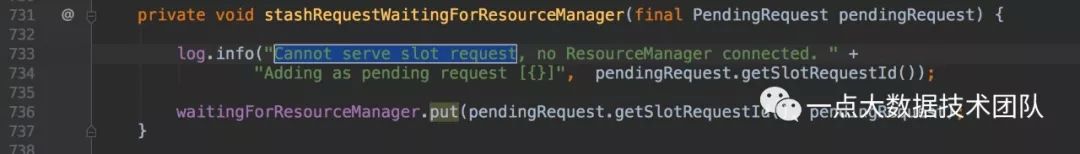

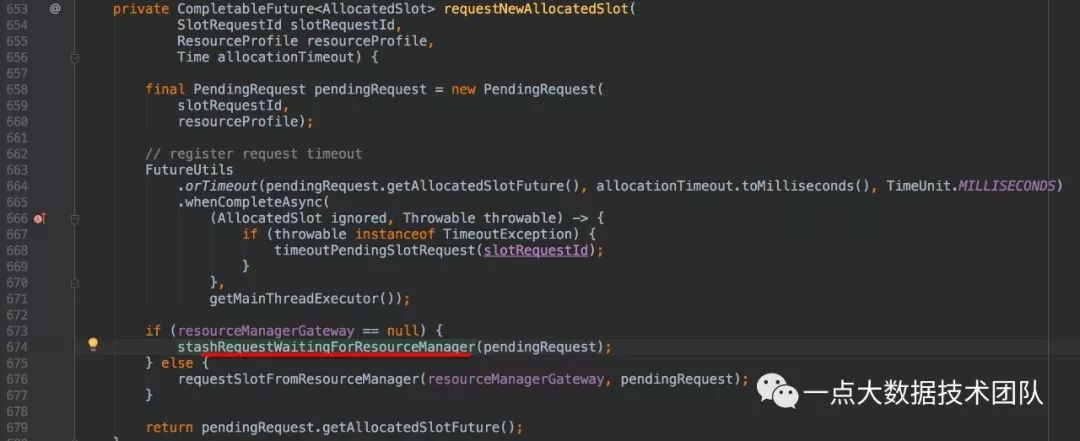

如果没有ResourceManager连接的话，把请求放到waitingForResourceManager这个map里。SlotPool一旦拿到ResourceManager连接，遍历waitingForResourceManager发送请求：

拿到resourceManager的链接，发起的请求，

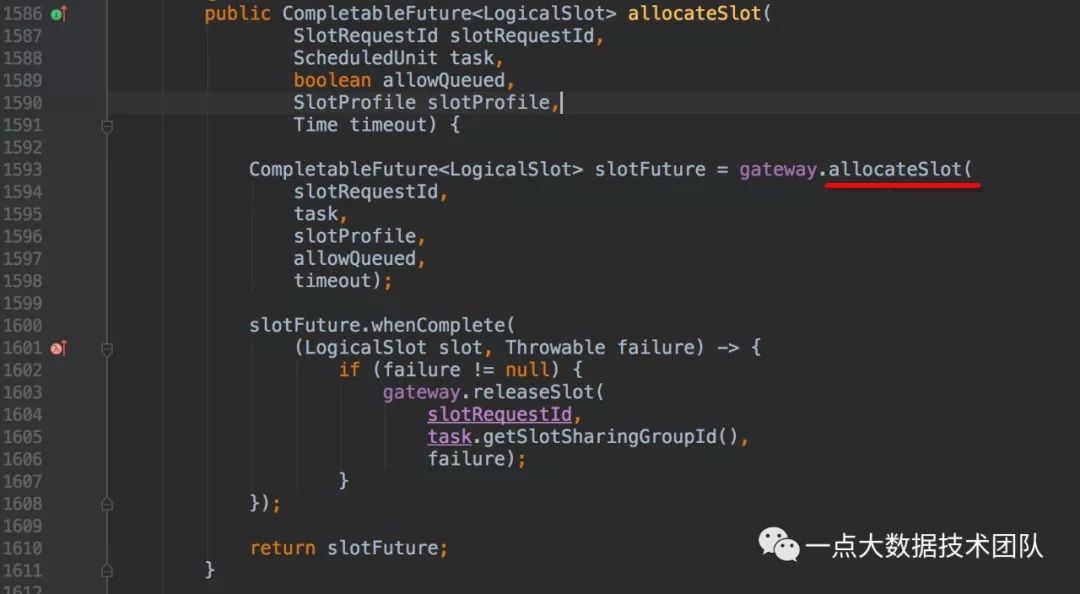

resourceManagerGateway.requestSlot()，从resourceManagerGateway，转到resourceManager(YarnResourceManager)

=====================Next0=====================

1.YarnResourceManager:

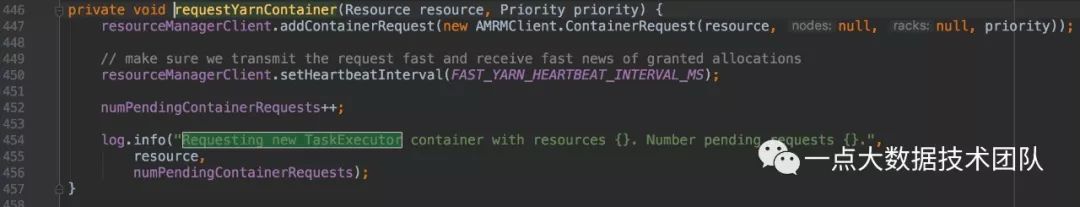

这里就是开始申请Yarn Container, 配置taskManager<8192 vcores:5>，也就是每个Container cpu Core是5，内存8192M，这里一共会调用5次，所以numPendingContainerRequests最终累加结果是5。8192>

numPendingContainerRequests 是用来记request次数的。

2.YarnResourceManager:

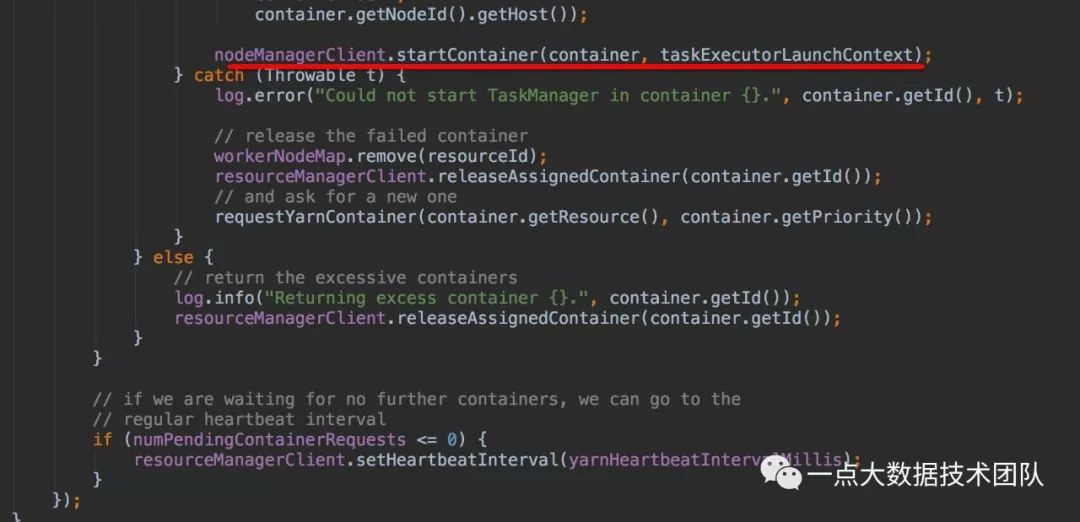

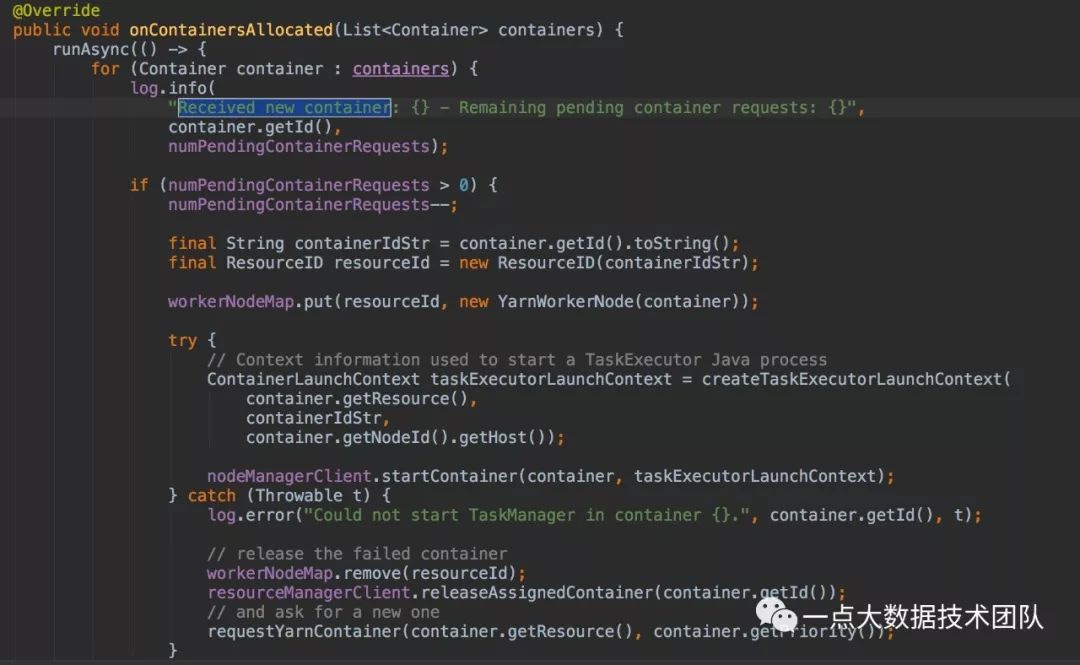

在YarnResourceManager的生命周期函数中，onContainersAllocated是请求container后的回调函数，这里的逻辑就是根据numPendingContainerRequests次数启动container

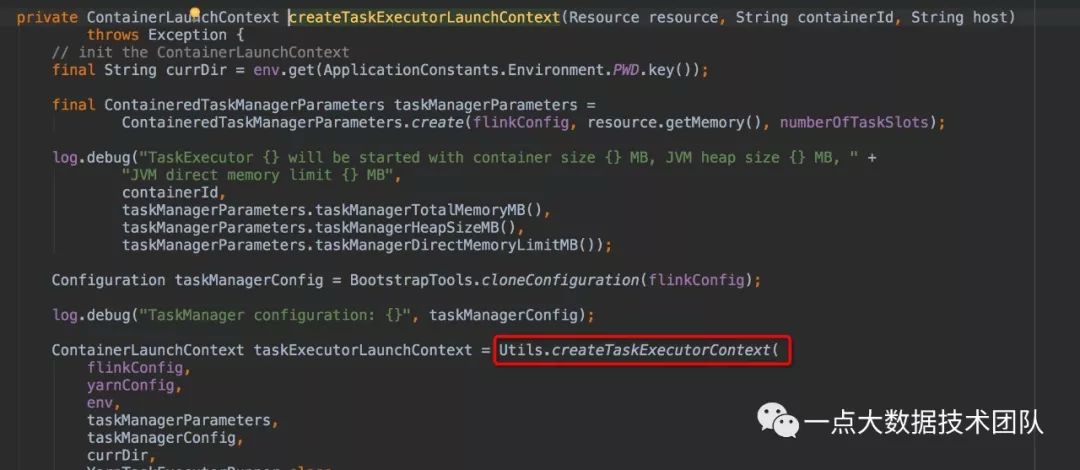

ContainerLaunchContext taskExecutorLaunchContext= createTaskExecutorLaunchContext

Utils::createTaskExecutorContext(), 就是封装了要启动的Container的相关信息。Starting TaskManagers......起了5个。

YarnResourceManager::onContainersAllocated()，返回到这个方法里，

这下我们终于知道5个TaskManager是怎么起起来的。

接下去为啥TaskManager会慢慢减少呢？

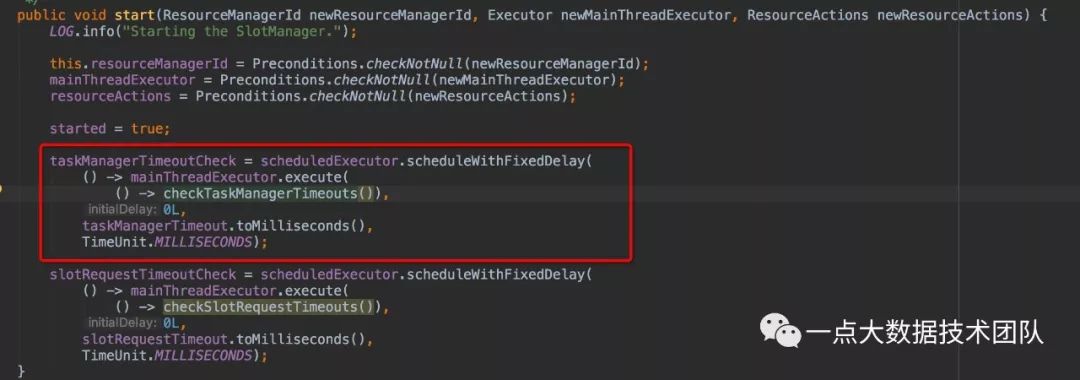

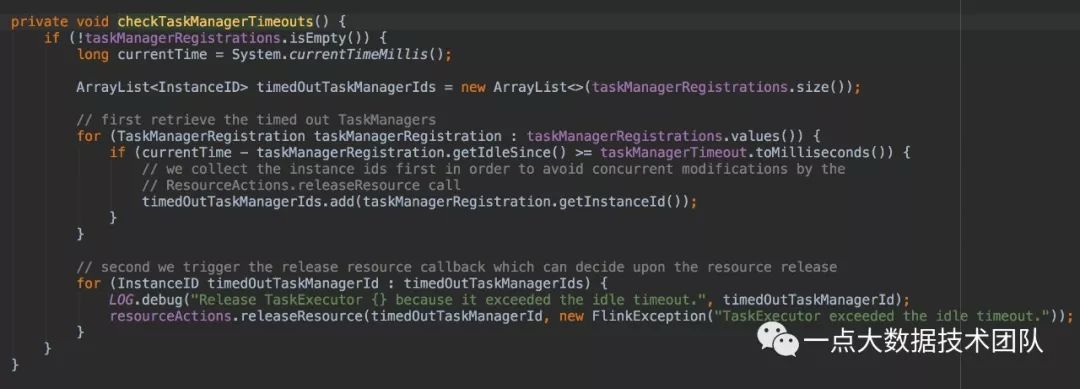

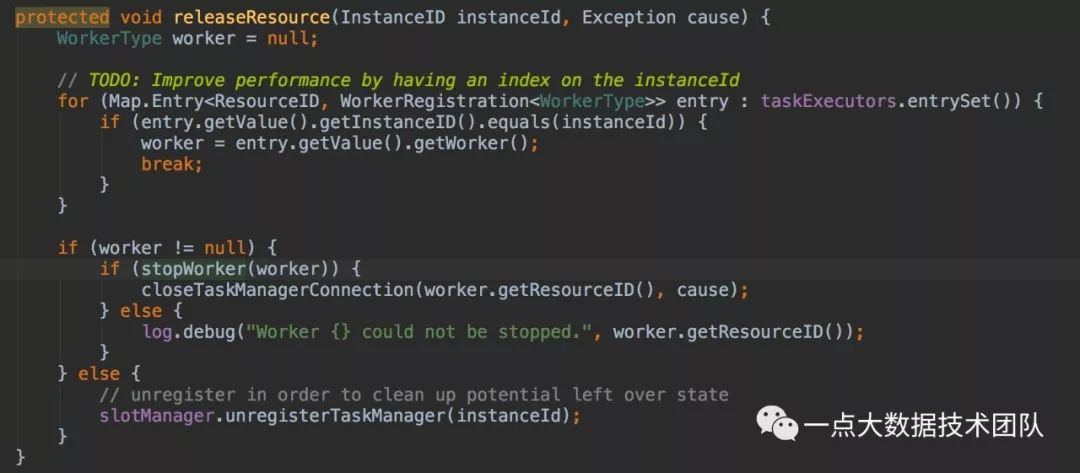

SlotManager::start() slotManager在启动的时候，会有个定时任务，监控TaskManager的心跳，如果没有心跳，就释放掉container资源。代码比较简单，不做赘述。

ResourceManager(YarnResourceManager)

YarnResourceManager:

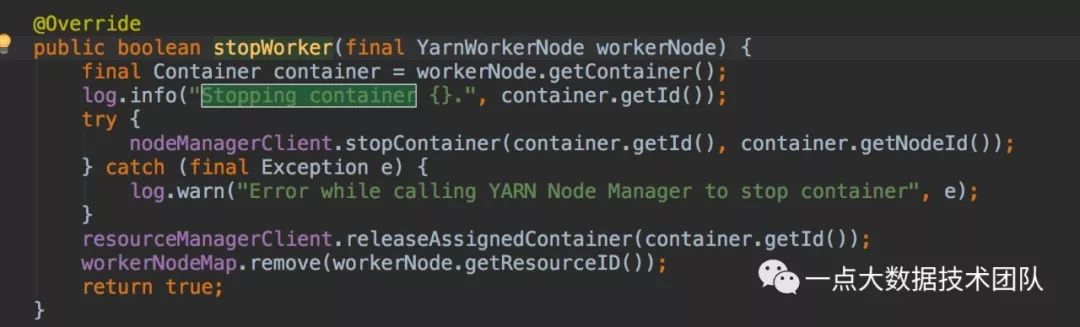

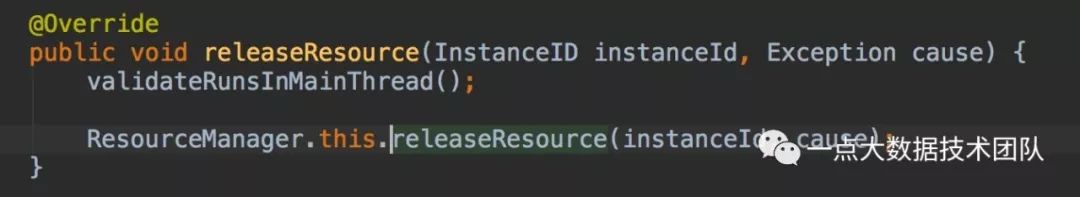

通过nodeManagerClient，停止相应Container，并把container所在的worker节点从workerNodeMap里移除。

2.deploy():

重新回到Execution::scheduleForExecution()方法里，可以看到是遍历execution，然后每个execution调用一次deploy()，也就是说如果程序source--flatMap--sink的话，并行度是5，调用结果应该是，Execution(ExecutionJobVertxt) 5次[source-flatMap]+5次[sink] :

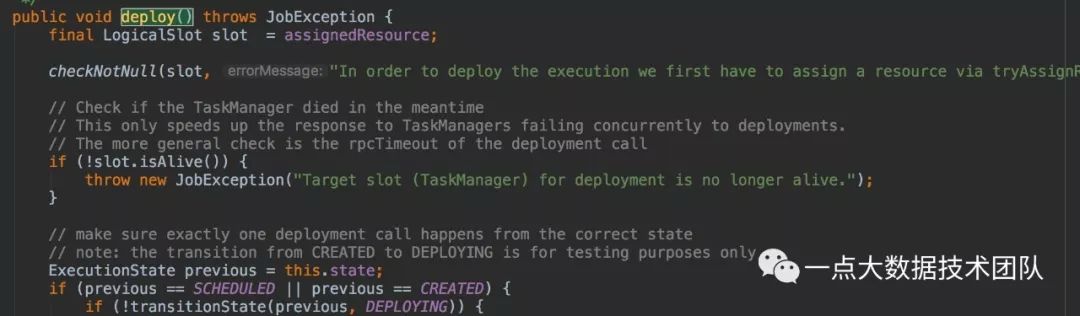

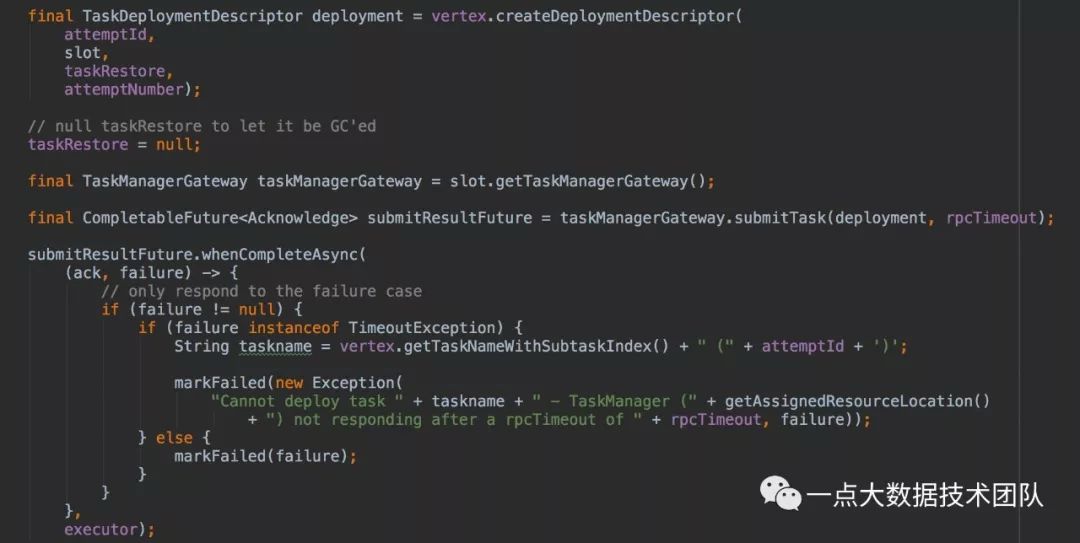

封装成TaskDeloymentDescriptor，根据taskManager网关提交任务，就是把封装的任务描述器提交过去，TaskManager就是任务执行管理器，提供了内存，IO，网络通信等功能，TaskManager收到taskDeloymentDescriptor,转换成task执行，包括序列化的算子，数据传输过程中的ResultParitition, InputGate等结构。task本身就是一个线程，这里就不做赘述了。

3. 最后的结论

回过头来看看，如果在程序中最大并行度是5，ys=5, 程序在启动的时候最大分配TaskManager=5, Task slots=5*5(最大并行度5，5个taskManager, 每个taskManager分配slot=5, 所以一共25个slot，用去5个slot, 剩下20个slot空闲)。

我们可以先假设如果设置并行度是6呢，ys=5，这时候启动最大TaskManager=6, Task slots=5*6=30，因为并行度是6，所以最高峰会是6个TaskManager, Task slots=30，剩下可用24个，由于每个TaskManager设置slot=5, 所以需要2个TaskManager，用去6个slot，所以剩余可用4，经测试验证，确实如此。

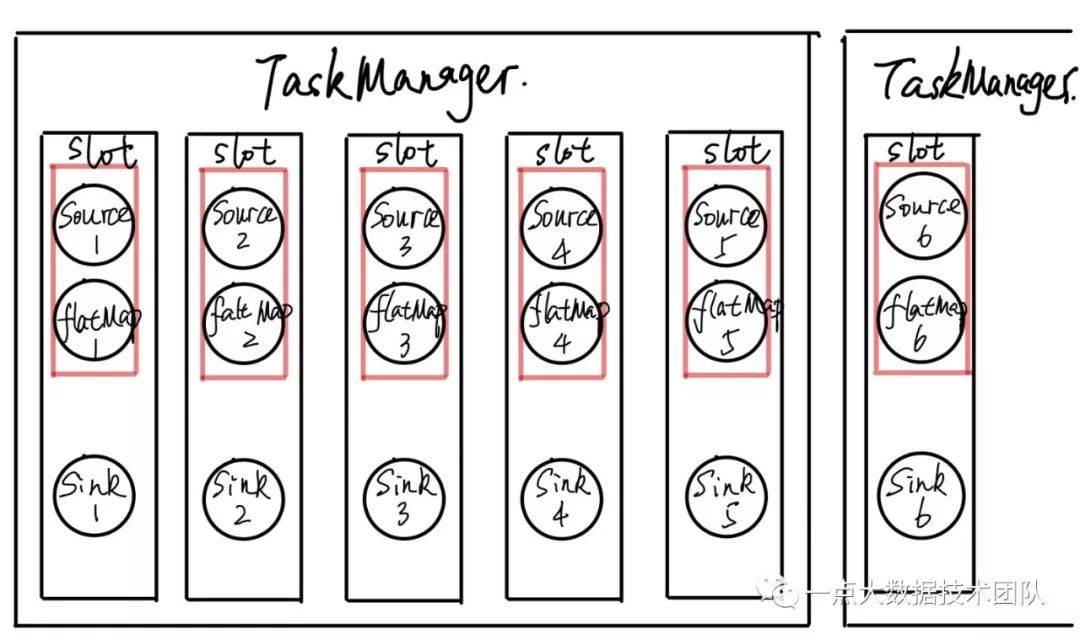

最终会是：

我们可以看到, flink有两处的优化：

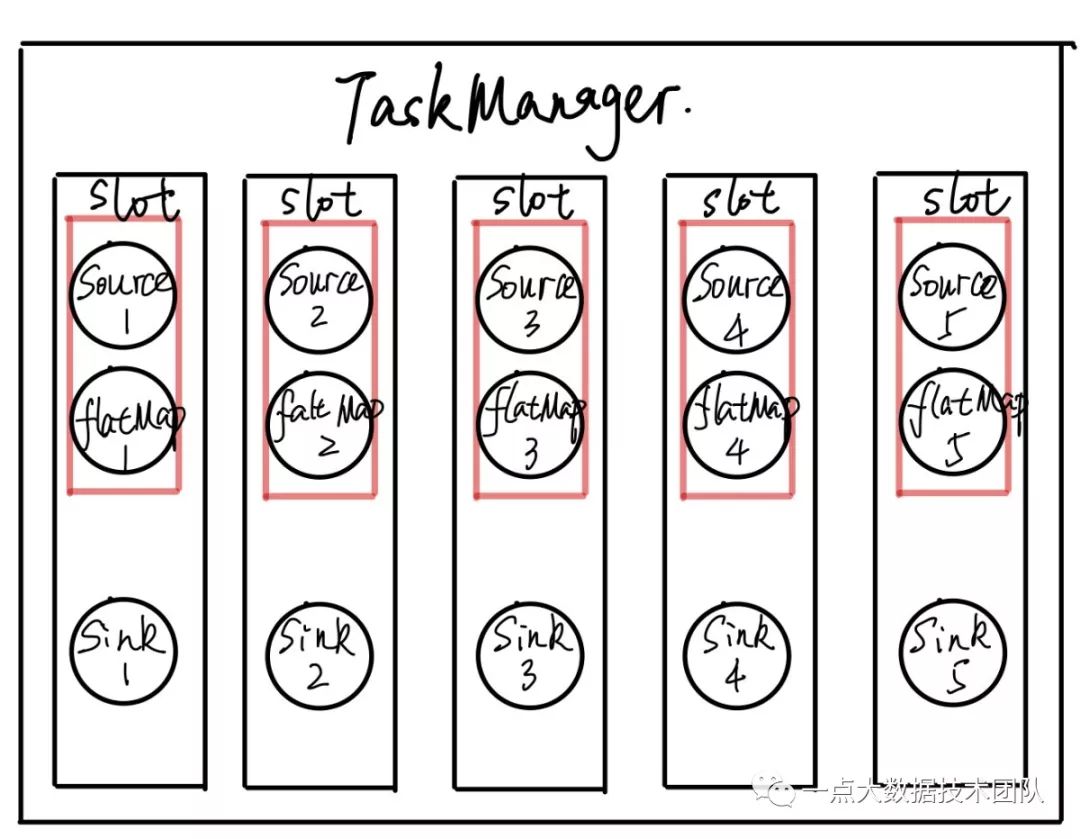

1. operator chain.(上图红色部分)，需满足一些严格的条件

为了更高效地分布式执行，Flink会尽可能地将operator的subtask链接(chain)在一起形成task。每个task在一个线程中执行。将operators链接成task是非常有效的优化：它能减少线程之间的切换，减少消息的序列化/反序列化，减少数据在缓冲区的交换，减少了延迟的同时提高整体的吞吐量。(这里解释一下为啥sink没有做operator chain，因为sink前程序做了keyBy，keyBy不是operator，只是一个数据的分发策略，所以这里不满足operator chain的条件)

2. SlotSharingGroup共用slot (如上图中，[source1,flatmap1]和sink1共用一个slot)

对计算资源的利用率更高

最后最后的结论：yn的设置确实是不生效的，资源的分配是根据job最大并行度来设置的，先按照最大并行度来起TaskManager，如果有剩余，再进行释放，由于是per-job模式，就算是有剩余的TaskManager也没法给其他任务使用，所以这里又进行了回收。
