在思科模拟器下搭建WWW、DNS、FTP、Email服务

编程日记 2024-09-02 01:40:00

一、搭建基本的拓扑结构
二、配置基本IP
三、配置静态路由
- Router0：
- Router1:
四、搭建WWW服务
- 0号服务器：
- 1号服务器：
五、在pc0上测试www服务
六、搭建FTP服务
- 对于3号服务器：
七、在pc0上测试搭建的FTP服务
八、搭建E-mail服务
- 对于2号服务器：
- 然后来到1号服务器也就是DNS服务器：
- 然后来到pc0进行邮件配置：
- 然后来到pc1进行配置：
九、测试E-mail服务
- 在pc0中点击Emai进行邮件发送：
- 然后来到pc1检查能否收到邮件：

一、搭建基本的拓扑结构

在这里插入图片描述

拓扑结构中，包括四台台式机，两台笔记本，一个无线路由器，两个路由器，两个交换机，五台服务器。
（注意：同种设备之间用交叉线，异种设备之间用直通线）

二、配置基本IP

设备所在的网段和IP已经在图片上标出，可以根据图片进行配置。

三、配置静态路由

Router0：

在这里插入图片描述

Router1:

在这里插入图片描述

四、搭建WWW服务

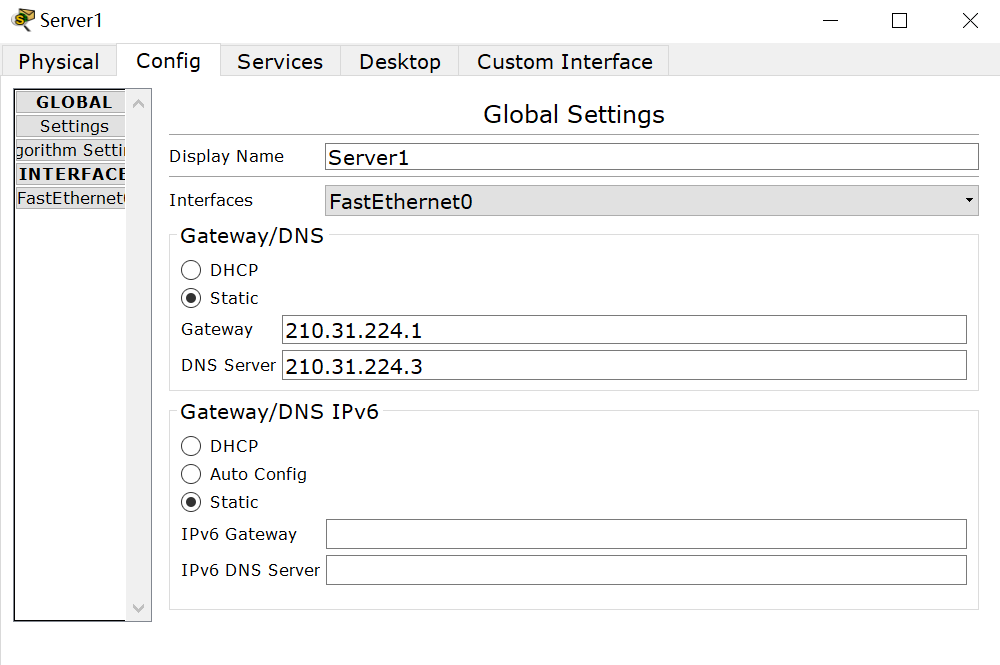

0号服务器：

在这里插入图片描述
（对上图解释：配置网关和DNS Server
其中网关是1号路由器右边接口的IP
其中DNS Server是1号服务器也就是DNS服务器的IP）

（对上图的解释：对于0号服务器，在services里把除了HTTP外的所有服务全部关闭）

1号服务器：

在这里插入图片描述

（对上图解释：除了HTTP和DNS服务外，其余均关闭；增加一个Name为www.baidu.com,Address为210.31.224.3）（这个210.31.224.3是DNS服务器自己的IP）

五、在pc0上测试www服务

在这里插入图片描述
（解释：首先配置pc0的网关和DNS服务器）

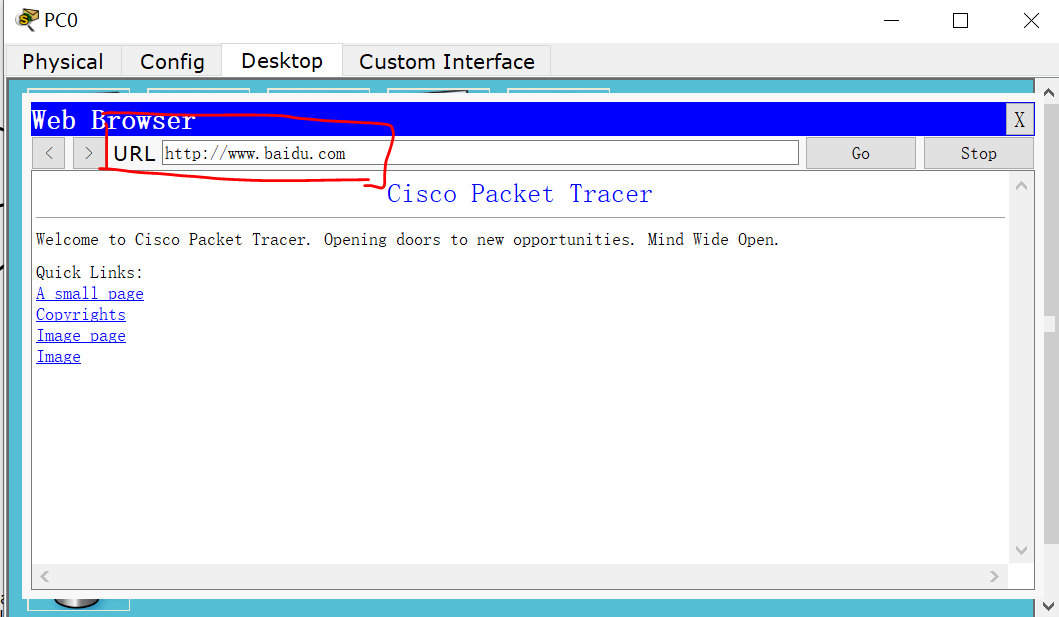

点击浏览器，

（对上图解释：在地址栏输入www.baidu.com，出现上面的页面说明www服务搭建成功~）（注意：一定是输入www.baidu.com而不是baidu.com）

六、搭建FTP服务

对于3号服务器：

在这里插入图片描述
在services列表下，除了HTTP和FTP服务开启，其它都关闭。

（对上图解释：点击FTP,可以填写用户名和密码，添加新的用户）（注意，添加新用户的权限，如果不是全选，可能会出现ftp命令不生效的情况）

七、在pc0上测试搭建的FTP服务

进入pc0的命令框：
在这里插入图片描述

输入 ftp 210.31.224.5
（也就是ftp服务器的IP）
输入用户名
输入密码
（注意这里的密码是不显示的）
输入 dir 查看文件目录

如果出现和截图一样的显示，说明搭建FTP服务成功~

八、搭建E-mail服务

对于2号服务器：

在这里插入图片描述
（解释：先配置网关和DNS服务）

（解释：在service里面把HTTP和EMAIL服务开启，其余均关闭）
在EMAIL中，按照图片进行配置，
Domain Name是邮箱服务器的域名（注意：点击set）
pc0和pc1是用户，需要我们手动进行添加

然后来到1号服务器也就是DNS服务器：

在这里插入图片描述
（解释：配置域名和IP的对应关系，需要手动输入，其中IP是邮件服务器的IP）

然后来到pc0进行邮件配置：

在这里插入图片描述

在这里插入图片描述
按照图片进行配置，邮件的收发方

然后来到pc1进行配置：

在这里插入图片描述

九、测试E-mail服务

在pc0中点击Emai进行邮件发送：

在这里插入图片描述
点击send，

可以看到最下面的 Send Sucess，
说明发送成功

然后来到pc1检查能否收到邮件：

在这里插入图片描述
点击 Receive,可以看到刚才发送的内容为 good moring 的邮件已经收到了，
说明E-mail服务搭建成功~
