SRWebSocket源码浅析（上）

一. 前言：

• WebSocket协议是基于TCP的一种新的网络协议。它实现了浏览器与服务器全双工(full-duplex)通信——可以通俗的解释为服务器主动发送信息给客户端。

• 区别于MQTT、XMPP等聊天的应用层协议，它是一个传输通讯协议。它有着自己一套连接握手，以及数据传输的规范。

• 而本文要讲到的SRWebSocket就是iOS中使用websocket必用的一个框架，它是用Facebook提供的。

关于WebSocket起源与发展，是怎么由：轮询、长轮询、再到websocket的，可以看看冰霜这篇文章：

微信,QQ这类IM app怎么做——谈谈Websocket

关于SRWebSocket的API用法，可以看看楼主之前这篇文章：

iOS即时通讯，从入门到“放弃”？

二. SRWebSocket的对外的业务流程：

首先贴一段SRWebSocket的API调用代码：

//初始化socket并且连接

- (void)connectServer:(NSString *)server port:(NSString *)port

{

    NSURLRequest *request = [NSURLRequest requestWithURL:[NSURL URLWithString:[NSString stringWithFormat:@"ws://%@:%@",server,port]]];

    _socket = [[SRWebSocket alloc] initWithURLRequest:request];

    _socket.delegate = self;

    [_socket open];

}

- (void)webSocket:(SRWebSocket *)webSocket didReceiveMessage:(id)message

{

}

- (void)webSocketDidOpen:(SRWebSocket *)webSocket

{

}

- (void)webSocket:(SRWebSocket *)webSocket didFailWithError:(NSError *)error

{

}

- (void)webSocket:(SRWebSocket *)webSocket didCloseWithCode:(NSInteger)code reason:(NSString *)reason wasClean:(BOOL)wasClean

{

}

要简单使用起来，总共就4行代码，并且实现你需要的代理即可，整个业务逻辑非常简洁。

但是就这么几个对外的方法，SRWebSocket.m里面用了2000行代码来进行封装，那么它到底做了什么？我们接着往下看：

三. SRWebSocket的初始化以及连接流程：

1首先我们初始化：

//初始化

- (void)_SR_commonInit;

{

    //得到url schem小写

    NSString *scheme = _url.scheme.lowercaseString;

        //如果不是这几种，则断言错误

    assert([scheme isEqualToString:@"ws"] || [scheme isEqualToString:@"http"] || [scheme isEqualToString:@"wss"] || [scheme isEqualToString:@"https"]);

    _readyState = SR_CONNECTING;

    _webSocketVersion = 13;

     //初始化工作的队列，串行

    _workQueue = dispatch_queue_create(NULL, DISPATCH_QUEUE_SERIAL);

    //给队列设置一个标识,标识为指向自己的，上下文对象为这个队列

    dispatch_queue_set_specific(_workQueue, (__bridge void *)self, maybe_bridge(_workQueue), NULL);

    //设置代理queue为主队列

    _delegateDispatchQueue = dispatch_get_main_queue();

    //retain主队列？

    sr_dispatch_retain(_delegateDispatchQueue);

    //读Buffer

    _readBuffer = [[NSMutableData alloc] init];

    //输出Buffer

    _outputBuffer = [[NSMutableData alloc] init];

    //当前数据帧

    _currentFrameData = [[NSMutableData alloc] init];

    //消费者数据帧的对象

    _consumers = [[NSMutableArray alloc] init];

    _consumerPool = [[SRIOConsumerPool alloc] init];

    //注册的runloop

    _scheduledRunloops = [[NSMutableSet alloc] init];

    ....省略了一部分代码

}

会初始化一些属性：

• 包括对schem进行断言，只支持ws/wss/http/https四种。

• 当前socket状态，是正在连接，还是已连接、断开等等。

• 初始化工作队列，以及流回调线程等等。

• 初始化读写缓冲区：_readBuffer、_outputBuffer。

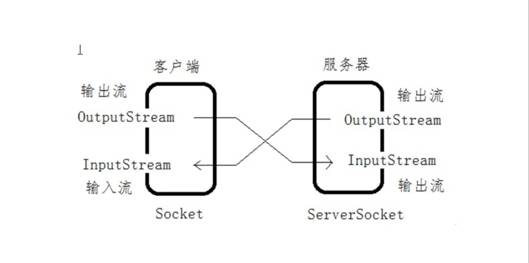

2. 输入输出流的创建及绑定：

//初始化流

- (void)_initializeStreams;

{

    //断言 port值小于UINT32_MAX

    assert(_url.port.unsignedIntValue <= UINT32_MAX);

    //拿到端口

    uint32_t port = _url.port.unsignedIntValue;

    //如果端口号为0，给个默认值，http 80 https 443;

    if (port == 0) {

        if (!_secure) {

            port = 80;

        } else {

            port = 443;

        }

    }

    NSString *host = _url.host;

    CFReadStreamRef readStream = NULL;

    CFWriteStreamRef writeStream = NULL;

    //用host创建读写stream,Host和port就绑定在一起了

    CFStreamCreatePairWithSocketToHost(NULL, (__bridge CFStringRef)host, port, &readStream, &writeStream);

    //绑定生命周期给ARC  _outputStream = __bridge transfer

    _outputStream = CFBridgingRelease(writeStream);

    _inputStream = CFBridgingRelease(readStream);

    //代理设为自己

    _inputStream.delegate = self;

    _outputStream.delegate = self;

}

在这里，我们根据传进来的url，类似ws://localhost:80,进行输入输出流CFStream的创建及绑定。


到这里，初始化工作就完成了，接着我们调用了open开始建立连接：

//开始连接

- (void)open;

{

    assert(_url);

    //如果状态是正在连接，直接断言出错

    NSAssert(_readyState == SR_CONNECTING, @"Cannot call -(void)open on SRWebSocket more than once");

    //自己持有自己

    _selfRetain = self;

    //判断超时时长

    if (_urlRequest.timeoutInterval > 0)

    {

        dispatch_time_t popTime = dispatch_time(DISPATCH_TIME_NOW, _urlRequest.timeoutInterval * NSEC_PER_SEC);

        //在超时时间执行

        dispatch_after(popTime, dispatch_get_main_queue(), ^(void){

            //如果还在连接，报错

            if (self.readyState == SR_CONNECTING)

                [self _failWithError:[NSError errorWithDomain:@"com.squareup.SocketRocket" code:504 userInfo:@{NSLocalizedDescriptionKey: @"Timeout Connecting to Server"}]];

        });

    }

    //开始建立连接

    [self openConnection];

}

open方法定义了一个超时，如果超时了还在SR_CONNECTING，则报错，并且断开连接，清除一些已经初始化好的参数。

//开始连接

- (void)openConnection;

{

    //更新安全、流配置

    [self _updateSecureStreamOptions];

    //判断有没有runloop

    if (!_scheduledRunloops.count) {

        //SR_networkRunLoop会创建一个带runloop的常驻线程，模式为NSDefaultRunLoopMode。

        [self scheduleInRunLoop:[NSRunLoop SR_networkRunLoop] forMode:NSDefaultRunLoopMode];

    }

    //开启输入输出流

    [_outputStream open];

    [_inputStream open];

}

- (void)scheduleInRunLoop:(NSRunLoop *)aRunLoop forMode:(NSString *)mode;

{

    [_outputStream scheduleInRunLoop:aRunLoop forMode:mode];

    [_inputStream scheduleInRunLoop:aRunLoop forMode:mode];

    //添加到集合里，数组

    [_scheduledRunloops addObject:@[aRunLoop, mode]];

}

开始连接主要是给输入输出流绑定了一个runloop，说到这个runloop，不得不提一下SRWebSocket线程的问题：

• 一开始初始化我们提过SRWebSocket有一个工作队列：

dispatch_queue_t _workQueue;

这个工作队列是串行的，所有和控制有关的操作，除了一开始初始化和open操作外，所有后续的回调操作，数据写入与读取，出错连接断开，清除一些参数等等这些操作，全部是在这个_workQueue中进行的。

• 而这里的runloop:

+ (NSRunLoop *)SR_networkRunLoop {

 static dispatch_once_t onceToken;

 dispatch_once(&onceToken, ^{

     networkThread = [[_SRRunLoopThread alloc] init];

     networkThread.name = @"com.squareup.SocketRocket.NetworkThread";

     [networkThread start];

     //阻塞方式拿到当前runloop

     networkRunLoop = networkThread.runLoop;

 });

 return networkRunLoop;

}

是新创建了一个NSThread的线程，然后起了一个runloop，这个是以单例的形式创建的，所以networkThread作为属性是一直存在的，而且起了一个runloop，这个runloop没有调用过退出的逻辑，所以这个networkThread是个常驻线程，即使socket连接断开，即使SRWebSocket对象销毁，这个常驻线程仍然存在。

可能很多朋友会觉得，那我都不用websocket了，什么都置空了，凭什么还有一个常驻线程，不停的空转，给内存和CPU造成一定开销呢？

楼主的理解是，作者这么做，可能考虑的是既然用户有长连接的需求，肯定断开连接甚至清空websocket对象只是一时的选择，肯定是很快会重新初始化并且重连的，这样这个常驻线程就可以得到复用，省去了重复创建，以及获取runloop等开销。

• 那么SRWebSocket总共就有一个串行的_workQueue和一个常驻线程networkThread,前者用来控制连接，后者用来注册输入输出流，那么为什么这些操作不在一个常驻线程中去做呢？

我觉得这里就涉及一个线程的任务调度问题了，试想，如果控制逻辑和输入输出流的回调都是在同一个线程，对于输入输出流来说，回调是会非常频繁的，首先写_outputStream是在当前流NSStreamEventHasSpaceAvailable还有空间可写的时候，一直会回调，而读_inputStream则在有数据到达时候，也会不停的回调，试想如果这时候，控制逻辑需要做什么处理，是不是会有很大的延迟？它需要等到排在它前面插入线程中的任务调度完毕，才能轮得到这些控制逻辑的执行。所以在这里，把控制逻辑放在一个串行队列，而数据流的回调放在一个常驻线程，两个线程不会互相污染，各司其职。

接着主流程往下走，我们open了输入输出流后，就调用到了流的代理方法了：

//开启流后，收到事件回调

- (void)stream:(NSStream *)aStream handleEvent:(NSStreamEvent)eventCode;

{

    __weak typeof(self) weakSelf = self;

    // 如果是ssl,而且_pinnedCertFound 为NO，而且事件类型是有可读数据未读，或者事件类型是还有空余空间可写

    if (_secure && !_pinnedCertFound && (eventCode == NSStreamEventHasBytesAvailable || eventCode == NSStreamEventHasSpaceAvailable)) {

           //省略SSL的一些处理....

            //如果为NO，则验证失败，报错关闭

            if (!_pinnedCertFound) {

                  //关闭连接

                dispatch_async(_workQueue, ^{

                    NSDictionary *userInfo = @{ NSLocalizedDescriptionKey : @"Invalid server cert" };

                    [weakSelf _failWithError:[NSError errorWithDomain:@"org.lolrus.SocketRocket" code:23556 userInfo:userInfo]];

                });

                return;

            } else if (aStream == _outputStream) {

                //如果流是输出流，则打开流成功

                dispatch_async(_workQueue, ^{

                    [self didConnect];

                });

            }

        }

    }

    dispatch_async(_workQueue, ^{

        [weakSelf safeHandleEvent:eventCode stream:aStream];

    });

}

这里如果我们一开始初始化的url是 wss/https，会做SSL认证，认证流程基本和楼主之前讲的CocoaAsyncSocket，这里就不赘述了，认证失败，会断开连接，

最终SSL或者非SSL都会走到这么一个方法：

//流打开成功后的操作，开始发送http请求建立连接

- (void)didConnect;

{

    SRFastLog(@"Connected");

    //创建一个http request  url

    CFHTTPMessageRef request = CFHTTPMessageCreateRequest(NULL, CFSTR("GET"), (__bridge CFURLRef)_url, kCFHTTPVersion1_1);

    // Set host first so it defaults

    //设置head, host:  url+port

    CFHTTPMessageSetHeaderFieldValue(request, CFSTR("Host"), (__bridge CFStringRef)(_url.port ? [NSString stringWithFormat:@"%@:%@", _url.host, _url.port] : _url.host));

    //密钥数据（生成对称密钥）

    NSMutableData *keyBytes = [[NSMutableData alloc] initWithLength:16];

    //生成随机密钥

    SecRandomCopyBytes(kSecRandomDefault, keyBytes.length, keyBytes.mutableBytes);

    //根据版本用base64转码

    if ([keyBytes respondsToSelector:@selector(base64EncodedStringWithOptions:)]) {

        _secKey = [keyBytes base64EncodedStringWithOptions:0];

    } else {

#pragma clang diagnostic push

#pragma clang diagnostic ignored "-Wdeprecated-declarations"

        _secKey = [keyBytes base64Encoding];

#pragma clang diagnostic pop

    }

    //断言编码后长度为24

    assert([_secKey length] == 24);

    // Apply cookies if any have been provided

    //提供cookies

    NSDictionary * cookies = [NSHTTPCookie requestHeaderFieldsWithCookies:[self requestCookies]];

    for (NSString * cookieKey in cookies) {

        //拿到cookie值

        NSString * cookieValue = [cookies objectForKey:cookieKey];

        if ([cookieKey length] && [cookieValue length]) {

            //设置到request的 head里

            CFHTTPMessageSetHeaderFieldValue(request, (__bridge CFStringRef)cookieKey, (__bridge CFStringRef)cookieValue);

        }

    }

    // set header for http basic auth

    //设置http的基础auth,用户名密码认证

    if (_url.user.length && _url.password.length) {

        NSData *userAndPassword = [[NSString stringWithFormat:@"%@:%@", _url.user, _url.password] dataUsingEncoding:NSUTF8StringEncoding];

        NSString *userAndPasswordBase64Encoded;

        if ([keyBytes respondsToSelector:@selector(base64EncodedStringWithOptions:)]) {

            userAndPasswordBase64Encoded = [userAndPassword base64EncodedStringWithOptions:0];

        } else {

#pragma clang diagnostic push

#pragma clang diagnostic ignored "-Wdeprecated-declarations"

            userAndPasswordBase64Encoded = [userAndPassword base64Encoding];

#pragma clang diagnostic pop

        }

        //编码后用户名密码

        _basicAuthorizationString = [NSString stringWithFormat:@"Basic %@", userAndPasswordBase64Encoded];

        //设置head Authorization

        CFHTTPMessageSetHeaderFieldValue(request, CFSTR("Authorization"), (__bridge CFStringRef)_basicAuthorizationString);

    }

    //web socket规范head

    CFHTTPMessageSetHeaderFieldValue(request, CFSTR("Upgrade"), CFSTR("websocket"));

    CFHTTPMessageSetHeaderFieldValue(request, CFSTR("Connection"), CFSTR("Upgrade"));

    CFHTTPMessageSetHeaderFieldValue(request, CFSTR("Sec-WebSocket-Key"), (__bridge CFStringRef)_secKey);

    CFHTTPMessageSetHeaderFieldValue(request, CFSTR("Sec-WebSocket-Version"), (__bridge CFStringRef)[NSString stringWithFormat:@"%ld", (long)_webSocketVersion]);

    //设置request的原始 Url

    CFHTTPMessageSetHeaderFieldValue(request, CFSTR("Origin"), (__bridge CFStringRef)_url.SR_origin);

    //用户初始化的协议数组，可以约束websocket的一些行为

    if (_requestedProtocols) {

        CFHTTPMessageSetHeaderFieldValue(request, CFSTR("Sec-WebSocket-Protocol"), (__bridge CFStringRef)[_requestedProtocols componentsJoinedByString:@", "]);

    }

    //吧 _urlRequest中原有的head 设置到request中去

    [_urlRequest.allHTTPHeaderFields enumerateKeysAndObjectsUsingBlock:^(id key, id obj, BOOL *stop) {

        CFHTTPMessageSetHeaderFieldValue(request, (__bridge CFStringRef)key, (__bridge CFStringRef)obj);

    }];

    //返回一个序列化 , CFBridgingRelease和 __bridge transfer一个意思， CFHTTPMessageCopySerializedMessage copy一份新的并且序列化，返回CFDataRef

    NSData *message = CFBridgingRelease(CFHTTPMessageCopySerializedMessage(request));

    //释放request

    CFRelease(request);

    //把这个request当成data去写

    [self _writeData:message];

    //读取http的头部

    [self _readHTTPHeader];

}

这个方法有点长，大家都知道，WebSocket建立连接前，都会以http请求作为握手的方式，这个方法就是在构造http的请求头。

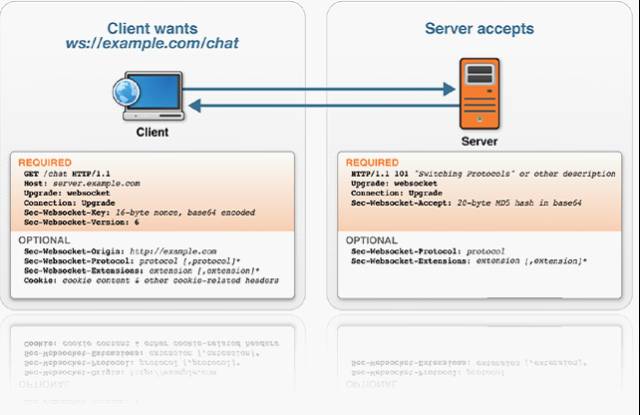

我们来看看RFC规范的标准客户端请求头：

GET /chat HTTP/1.1

Host: server.example.com

Upgrade: websocket

Connection: Upgrade

Sec-WebSocket-Key: dGhlIHNhbXBsZSBub25jZQ==

Origin: http://example.com

Sec-WebSocket-Protocol: chat, superchat

Sec-WebSocket-Version: 13

标准的服务端响应头：

HTTP/1.1 101 Switching Protocols

Upgrade: websocket

Connection: Upgrade

Sec-WebSocket-Accept: s3pPLMBiTxaQ9kYGzzhZRbK+xOo=

Sec-WebSocket-Protocol: chat

这里需要讲的是这Sec-WebSocket-Key和Sec-WebSocket-Accept这一对值，前者是我们客户端自己生成一个16字节的随机data，然后经过base64转码后的一个随机字符串。

而后者则是服务端返回回来的，我们需要用一开始的Sec-WebSocket-Key与服务端返回的Sec-WebSocket-Accept进行校验：

//检查握手信息

- (BOOL)_checkHandshake:(CFHTTPMessageRef)httpMessage;

{

    //是否是允许的header

    NSString *acceptHeader = CFBridgingRelease(CFHTTPMessageCopyHeaderFieldValue(httpMessage, CFSTR("Sec-WebSocket-Accept")));

    //为空则被服务器拒绝

    if (acceptHeader == nil) {

        return NO;

    }

    //得到

    NSString *concattedString = [_secKey stringByAppendingString:SRWebSocketAppendToSecKeyString];

    //期待accept的字符串

    NSString *expectedAccept = [concattedString stringBySHA1ThenBase64Encoding];

    //判断是否相同，相同就握手信息对了

    return [acceptHeader isEqualToString:expectedAccept];

}

服务端这个Accept会用这么一个字符串拼接加密：

static NSString *const SRWebSocketAppendToSecKeyString = @"258EAFA5-E914-47DA-95CA-C5AB0DC85B11";

这个字符串是RFC规范定死的，至于为什么是这么一串，楼主也不知所以然。

我们发出这个http请求后，得到服务端的响应头，去按照服务端的方式加密Sec-WebSocket-Key，判断与Sec-WebSocket-Accept是否相同，相同则表明握手成功，否则失败处理。


至此都成功的话，一个WebSocket连接建立完毕。

（接下文）
