【iOS】自定义控件入门:可拖动的环形进度

编程日记 2024-08-21 01:10:00

有时候UIKit的标准控件并不能满足我们的需求，因此我们可以通过自定义控件得到满足我们需求的控件，例如这篇文章将教你如何自定义一个圆形的进度条，并且用户可以通过拖动进度条上的手柄来改变进度值。主要参考了这篇文章：HOW TO BUILD A CUSTOM CONTROL IN IOS。广告时间：我的一个免费APP：午睡闹钟使用了这个控件，欢迎大家在AppStore搜索午睡闹钟进行下载使用。

我们的自定义控件继承自UIControl类，它是UIView的子类，是所有UIKit控件（UIButton, UISlider, UISwitch等等等）的父类。UIControl实例的作用是创建相应的逻辑来将action分发到相应的target，90%的情况下，它会根据自身的状态(例如Highlighted, Selected和Disabled等)来绘制用户界面。

UIControl主要完成三个重要任务：

绘制用户界面

跟踪用户的交互操作

Target-Action模式

因此，对于这篇文章中要完成的圆形进度条，我们将要完成以下任务：

绘制一个用户可以通过拖动手柄滑块来进行交互的用户界面，用户的操作会被转化为target对应的actions，控件将滑块的frame origin转换为0-360之间的一个值，并用于target/action上。下面将分三步进行讲解，这三步对应上面提到的三个重要任务。

1.1绘制用户界面

如图，我们将通过Core Graphics来绘制灰色的进度条背景、红色的进度条、滑块手柄，关于Core Graphics的基础知识，本文不作详细介绍.。

- (void)drawRect:(CGRect)rect {[super drawRect:rect];CGContextRef context = UIGraphicsGetCurrentContext();//1.绘制灰色的背景CGContextAddArc(context, self.frame.size.width/2, self.frame.size.height/2, radius, 0, M_PI*2, 0);[[UIColor grayColor] setStroke];CGContextSetLineWidth(context, _lineWidth);CGContextSetLineCap(context, kCGLineCapButt);CGContextDrawPath(context, kCGPathStroke);//2.绘制进度CGContextAddArc(context, self.frame.size.width/2, self.frame.size.height/2,radius,0, ToRad(_angle), 0);[[UIColor redColor] setStroke];CGContextSetLineWidth(context, _lineWidth);CGContextSetLineCap(context, kCGLineCapRound);CGContextDrawPath(context, kCGPathStroke);//3.绘制拖动小块CGPoint handleCenter =  [self pointFromAngle: (self.angle)];CGContextSetShadowWithColor(context, CGSizeMake(0, 0), 3,[UIColor blueColor].CGColor);[[UIColor redColor] setStroke];CGContextSetLineWidth(context, _lineWidth*2);CGContextAddEllipseInRect(context, CGRectMake(handleCenter.x, handleCenter.y, _lineWidth*2, _lineWidth*2));CGContextDrawPath(context, kCGPathStroke);
}

其中pointFromAngle方法是从给定的角度得到圆环上对应的经纬度，只是简单的使用了一下基本的三角函数关系：

-(CGPoint)pointFromAngle:(int)angleInt{//中心点CGPoint centerPoint = CGPointMake(self.frame.size.width/2 - _lineWidth, self.frame.size.height/2 - _lineWidth);//根据角度得到圆环上的坐标CGPoint result;result.y = round(centerPoint.y + radius * sin(ToRad(angleInt))) ;result.x = round(centerPoint.x + radius * cos(ToRad(angleInt)));return result;
}

1.2跟踪用户的交互操作

完成了1.1，现在我们已经绘制好了用户界面，但是它还不能响应我们的触摸事件。我们只要重写（override）UIControl的三个方法，就可以跟踪用户操作。

1.2.1开始跟踪触摸事件

当用户在UIControl的bound内进行触摸，beginTrackingWithTouch方法会被调用，此方法会返回BOOL类型，返回Yes表示要继续跟踪触摸事件。

-(BOOL)beginTrackingWithTouch:(UITouch *)touch withEvent:(UIEvent *)event{[super beginTrackingWithTouch:touch withEvent:event];return YES;
}

1.2.2 持续跟踪触摸时间

上面的方法返回了Yes，表示要继续跟踪触摸事件，所以当用户在屏幕上拖动时，continueTrackingWithTouch会被调用，该方法返回的BOOL值表示是否继续跟踪touch事件。通过该方法我们将根据用户触摸的位置更新手柄的位置。

-(BOOL)continueTrackingWithTouch:(UITouch *)touch withEvent:(UIEvent *)event{[super continueTrackingWithTouch:touch withEvent:event];//获取触摸点CGPoint lastPoint = [touch locationInView:self];//使用触摸点来移动小块[self movehandle:lastPoint];//发送值改变事件[self sendActionsForControlEvents:UIControlEventValueChanged];return YES;
}

其中，我们调用了movehandle：方法来更新滑动手柄的位置：

-(void)movehandle:(CGPoint)lastPoint{//获得中心点CGPoint centerPoint = CGPointMake(self.frame.size.width/2,self.frame.size.height/2);//计算中心点到任意点的角度float currentAngle = AngleFromNorth(centerPoint,lastPoint,NO);int angleInt = floor(currentAngle);//保存新角度self.angle = angleInt;//重新绘制[self setNeedsDisplay];
}

AngleFromNorth(CGPoint p1,CGPoint p2,BOOL flipped)方法是计算中心点到任意点的角度，

是从苹果是示例代码clockControl中拿来的函数，比较复杂（数学没学好...），就直接当作苹果提供的一个方法来调用就行。

static inline float AngleFromNorth(CGPoint p1, CGPoint p2, BOOL flipped) {CGPoint v = CGPointMake(p2.x-p1.x,p2.y-p1.y);float vmag = sqrt(SQR(v.x) + SQR(v.y)), result = 0;v.x /= vmag;v.y /= vmag;double radians = atan2(v.y,v.x);result = ToDeg(radians);return (result >=0  ? result : result + 360.0);
}

1.2.3结束跟踪

当结束跟踪时，这个方法会被调用，我们的例子中不需要override这个方法

现在，圆形滑块控件可以工作了，拖动滑动手柄看看。

1.3 Target-Action模式

如果希望自己定制的控件与UIControl行为保持一致，那么当控件的值发生变化时，需要进行通知处理：使用sendActionsForControlEvents方法，并制定特定的事件类型，值改变对应的事件一般是UIControlEventValueChanged。

苹果已经预定义了许多事件类型(Xcode中，在UIControlEventValueChanged上cmd + 鼠标单击)。如果你的控件是继承自UITextField，那么我们可能会对UIControlEventEdigitingDidBegin感兴趣，如果要做一个touch Up action，可以使用UIControlTouchUpInside。在本文前部分的continueTrackingWithTouch方法里面，我们已经调用了sendActionsForControlEvents方法。这样处理之后，当控件值发生变化时，每一个对象(观察者——注册该事件)都会收到响应的通知。

2.使用自定义控件

除了通过用户触摸事件来改变进度，有时我们还想通过代码进行修改，我们只要自己实现存储角度的属性angle的set方法：

-(void)changeAngle:(int)angle{_angle = angle;[self sendActionsForControlEvents:UIControlEventValueChanged];[self setNeedsDisplay];
}

好了，现在我们在viewcontroller中使用我们的控件：

    JXCircleSlider *slider = [[JXCircleSlider alloc] initWithFrame:CGRectMake(0, 0, 250, 250)];slider.center = self.view.center;[slider addTarget:self action:@selector(newValue:) forControlEvents:UIControlEventValueChanged];[slider changeAngle:120];[self.view addSubview:slider];

我们先进行初始化，然后设置为居中显示，注册了值改变响应事件，当进度值改变时，会调用一下方法

-(void)newValue:(JXCircleSlider*)slider{NSLog(@"newValue:%d",slider.angle);
}

项目源代码：https://github.com/dolacmeng/JXCircleSlider

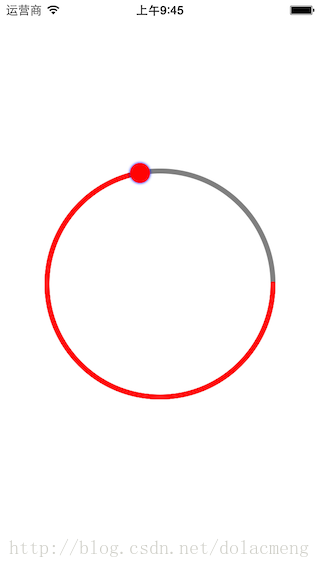

最终效果如下：
