Quartz 2D Programming Guide笔记

###Graphics Contexts图形上下文###
图形上下文（graphics context）是绘制目标，可以理解为画布，包含着绘图时的参数和设备信息。类型为CGContextRef。获取graphics context后，调用Quartz 2D的函数进行绘制、旋转等操作，还可以修改如线宽、填充颜色等绘画参数。

###获取图形上下文###
当view出现在屏幕上以及视图将要更新时，系统会调用view的drawRect:方法。我们创建UIView子类，并重写drawRect:方法，此时调用UIKit提供的方法UIGraphicsGetCurrentContext，来获取系统为我们准备好的当前绘图环境的graphics context对象，。

###路径###

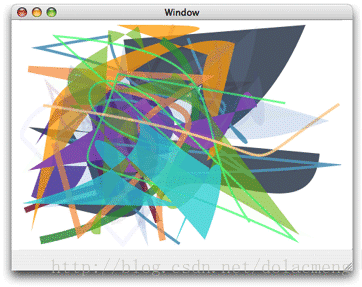

路径构成一个或多个图形或子路径。子路径可以由直线、曲线或两者相结合组成。如图：

###点###
调用CGContextMoveToPoint，传入表示x和y坐标的两个float值来确定路径的起始点。

CGContextMoveToPoint(context, 50, 50);

###线段###
两个点确定一条线，线的起点为当前点，所以只需要确定终点。
1、调用CGContextAddLineToPoint，传入终点坐标来添加一条线。

CGContextAddLineToPoint(context, 100, 50);

2、调用CGContextAddLines可以添加多条线，传入点的数组，Quartz以第一个点为起点，然后用直线依次连接剩下的点。

GPoint aPoints[3];//坐标点
aPoints[0] = CGPointMake(100, 80);//坐标1
aPoints[1] = CGPointMake(130, 150);//坐标2
aPoints[2] = CGPointMake(130, 200);//坐标3
CGContextAddLines(context, aPoints, 3);

【实例1】
Quartz 2D简单绘制分割线：https://www.jianshu.com/p/52700532f854

###弧###
弧是圆的一部分，Quartz提供两个方法来创建弧。
1、CGContextAddArc，传入圆的中心点坐标(x,y)、半径、起始角度、结束角度、方向（1为时钟方向）。

CGContextAddArc(context, 100, 100, 50, M_PI_2 , 0, 1);

2、CGContextAddArcToPoint，传入两个终点的坐标值以及半径长度，Quartz以两个终点确定两条切线，从而确定弧。

【实例2】
可拖动的环形进度：http://blog.csdn.net/dolacmeng/article/details/46617517
###曲线###

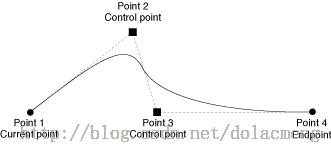

二次和三次贝塞尔曲线可以确定各种各样的曲线形状，如图：

1、调用CGContextAddCurveToPoint函数，传入两个控制点、结束点，来确定一条三次贝塞尔曲线。

2、通过调用CGContextAddQuadCurveToPoint，传入控制点和结束点，确定一条二次贝塞尔曲线

【实例】贝塞尔曲线动画demo（仿美人相机效果）：http://blog.csdn.net/dolacmeng/article/details/79276039

**实例中使用CAShapeLayer与UIBezierPath结合绘制，而非通过重写drawRect。UIBezierPath类可以创建基于矢量的路径，这个类在UIKit中，是Core Graphics框架关于path的一个封装。
CAShapeLayer和drawRect的比较：
- 1.drawRect：属于CoreGraphics框架，占用CPU，性能消耗大。
- 2.CAShapeLayer：属于CoreAnimation框架，通过GPU来渲染图形，节省性能。动画渲染直接提交给手机GPU，不消耗内存。
参考链接：https://www.jianshu.com/p/b1c38a3a67a9

###闭合路径###
调用CGContextClosePath，会添加一条从当前点到起始点的线来闭合当前的形状。

###椭圆###
椭圆是一个被压扁的圆形，调用CGContextAddEllipseInRect方法，传入一个用以确定椭圆边界的矩形。

CGContextAddEllipseInRect(context, CGRectMake(0, 0, 200, 100));

###矩形###
调用CGContextAddRect来添加一个矩形，传入一个包含原点坐标、宽度和高度的CGRect结构体。

CGContextAddRect(context, CGRectMake(0, 0, 200, 100));

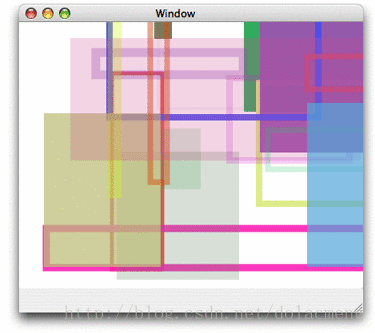

可以一次添加多个矩形，只需调用CGContextAddRects方法，并传入CGRect结构体数组。

CGRect rects[4];
rects[0] = (CGRect){{0,0}, {50, 50}};
rects[1] = (CGRect){{100, 100}, {30, 30}};
rects[2] = (CGRect){{0,100}, {20, 20}};
rects[3] = (CGRect){{100,0}, {10, 10}};CGContextAddRects(context, rects, 4);
CGContextSetFillColorWithColor(context, [UIColor redColor].CGColor);
CGContextFillPath(context);

###Creating a Path###
创建路径：
在图形上下文中创建路径，先调用CGContextBeginPath.然后通过调用CGContextMoveToPoint设置起点。之后就绘制添加线、弧或曲线。总之记住：

• 在开始新路径前，调用CGContextBeginPath.
• 线、弧、曲线从当前点开始绘制，所以必须调用CGContextMoveToPoint来设置当前起始点或者调用对应的便捷方法。
• 当你想要闭合当前路径，调用 CGContextClosePath方法来连接上起始点。
• 当你绘制弧时，Quartz会在当前点和弧的起始点之间绘制一条直线。
• 最后需调用绘制函数来填充(fill)或画(stroke)出路径。
  如：

CGContextMoveToPoint(context, 100, 100);
CGContextAddLineToPoint(context, 200, 200);
CGContextAddLineToPoint(context, 50, 300);
CGContextClosePath(context);
CGContextSetStrokeColorWithColor(context, [UIColor redColor].CGColor);
CGContextStrokePath(context);

当路径被绘制出来后，路径会被清除。如果想要保存路径，Quartz提供了两种数据类型来创建可重复利用的路径：CGPathRef 和 CGMutablePathRef。但操作的是CGPath而不是graphics context：

• CGPathCreateMutable 代替 CGContextBeginPath
• CGPathMoveToPoint 代替 CGContextMoveToPoint
• CGPathAddLineToPoint 代替 CGContextAddLineToPoint
• CGPathAddCurveToPoint 代替 CGContextAddCurveToPoint
• CGPathAddEllipseInRect 代替 CGContextAddEllipseInRect
• CGPathAddArc 代替 CGContextAddArc
• CGPathAddRect 代替 CGContextAddRect
• CGPathCloseSubpath 代替 CGContextClosePath

###Painting a Path###

Quartz提供方法画出（画线）或填充路径，或者同时画出（画线）并填充路径。绘制的线条特性（宽度、颜色等）、填充颜色和计算填充区域的方式都是graphics state的一部分。

可以通过下表的属性，修改画出的路径特性。一旦修改这些属性，会作用于之后的所有绘制中。

line width是线条的宽度，路径两边各占线宽的一半。

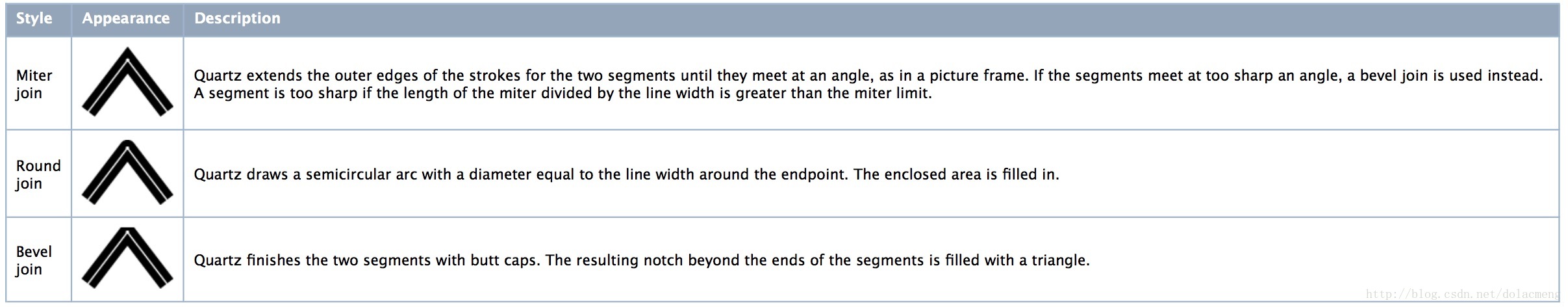

line join表示Quartz怎么处理线条的连接处。Quartz支持的连接样式 如下：

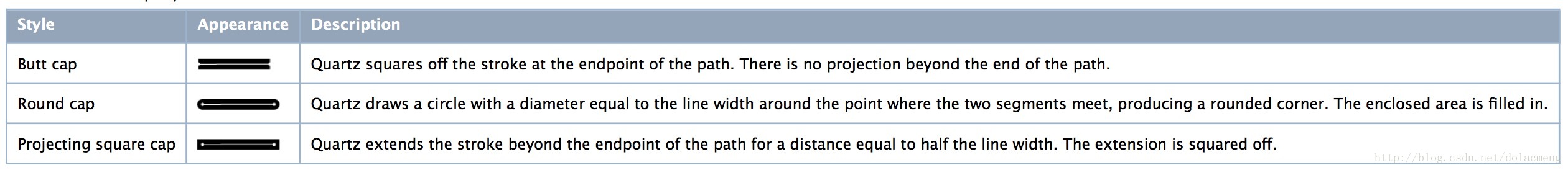

line cap表示线的两个端点的样式：

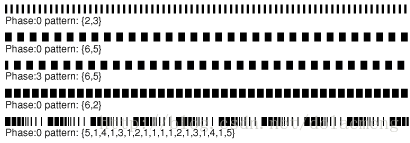

line dash线条的样式：

Quartz提供的画线方法：

###Filling a Path###

当填充路径时，Quartz认为每一个路径都是闭合的，然后利用这些闭合的路径计算填充区域。一共有两种计算填充区域的方式。椭圆形、矩形等简单的路径，很好确定填充区域。但是如果有重叠的路径或者路径内包含多个路径时（如下图），有两种规则来确定填充区域。

默认的填充规则为非零绕组规则：给定一条曲线C和一个点P，构造一条从P点出发射向无穷远的射线。找出所有该射线和曲线的交点，并按如下规则统计绕组数量(winding number)：每一个顺时针方向（曲线从左向右通过射线）上的交点减1，每一个逆时针方向（曲线从右向左通过射线）上的交点加1。如果绕组总数为0，表示该点在曲线外；否则，该点在曲线内。

另一个为奇偶规则。平面内的任何一点P，引出一条射线，注意不要经过多边形的顶点，如果射线与多边形的交点的个数为奇数，则点P在多边形的内部，如果交点的个数为偶数，则点P在多边形的外部。
（参考：http://blog.csdn.net/wodownload2/article/details/52151714）
【实例】中间透明的引导蒙层
http://blog.csdn.net/dolacmeng/article/details/79285679

Quartz提供的填充函数如下3-5：

###Setting Blend Modes###

重叠模式，两个绘制重叠时，重叠部分默认的颜色为：
result = (alpha * foreground) + (1 - alpha) * background

###Clipping to a Path###

路径可以作为遮罩，进行裁剪。例如有一张大图，但只希望显示其中一部分，可以设置裁剪区域，即只显示在闭合路径内部的部分：

CGContextBeginPath (context);
CGContextAddArc (context, w/2, h/2, ((w>h) ? h : w)/2, 0, 2*PI, 0);
CGContextClosePath (context);
CGContextClip (context);

提供的裁剪方法：

###Transforms###

在绘图前，可以通过变换矩阵（CTM）进行旋转、缩放、移动（可以理解为对坐标系操作），从而实现对即将绘制的图像进行变换。

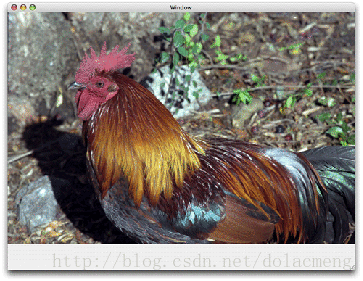

下面的代码会把一张图片绘制到上下文：
CGContextDrawImage (myContext, rect, myImage);

	//在iOS中，因为UIKit坐标系统和Quartz坐标系统不一样，需要先调用CTM变换再绘图CGContextTranslateCTM(context, 0, rect.size.height);CGContextScaleCTM(context, 1.0, -1.0);

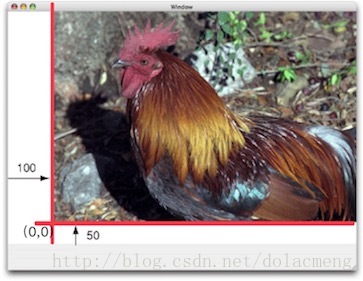

调用CGContextTranslateCTM函数，改变坐标空间原点的x和y，如在x轴上移动100个单位，在y轴上移动50个单位：
CGContextTranslateCTM (myContext, 100, 50);

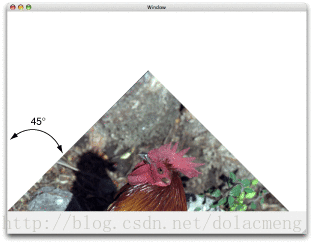

调用CGContextRotateCTM来旋转坐标系。如，旋转-45度：
CGContextRotateCTM (myContext, radians(–45.));

此时部分图片内容被裁剪了，因为这部分被移到图形上下文之外了。另外需要将角度转换为弧度：

include <math.h>static inline double radians (double degrees) {return degrees * M_PI/180;}

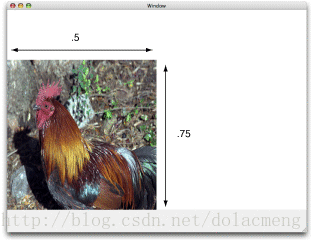

调用CGContextScaleCTM可以在x轴和y轴上对坐标系进行缩放，如果为负值，可以进行翻转。例如在x轴上缩放0.5倍，在y轴上缩放0.75倍：

可以结合使用多个变换，通过CGContextConcatCTM方法可将多个变换组合成一个变换。

也可以直接依次执行多个变换。如：

CGContextTranslateCTM (myContext, w/4, 0);
CGContextScaleCTM (myContext, .25,  .5);
CGContextRotateCTM (myContext, radians ( 22.));

###Creating Affine Transforms###

仿射变换（affine transform）是作用于矩阵而非CTM。可以使用这些函数构造一个矩阵，然后通过函数CGContextConcatCTM应用于CTM。
仿射变换和CTM变换作用相同，都可以进行平移、旋转、缩放操作。方法和作用如下表：

.
Quartz提供了CGAffineTransformInvert方法来撤消一个矩阵。但一般可以通过保存和还原graphics state实现类似的需求。

如果想要只对某个点或某部分进行变换，可以通过CGPointApplyAffineTransform方法对点，通过CGSizeApplyAffineTransform对某部分进行操作。

【待续…】

参考：
https://developer.apple.com/library/content/documentation/GraphicsImaging/Conceptual/drawingwithquartz2d/dq_overview/dq_overview.html
