Wireshark使用技巧：提取VOIP通话中的音频流
“Wireshark的RTP流分析功能实战。”
在VOIP协议的分析过程中，常常会遇到一些标准协议承载的语音传输，如以SIP、H.323为控制协商协议，RTP为语音数据协议的VOIP传输情况。
在语音协议的分析过程中，需要提取的一个重要项是语音内容，但是，语音内容不像文本那样，在流量中可以肉眼观察到，而是需要使用耳朵的听来进行语音内容的判断，有没有便捷的工具，来完成二进制流到声音的转换呢？有，协议分析常用的工具Wireshark就具备这个功能。
Wireshark已经很好地对标准协议进行了支持，并且支持了部分标准的音频编码格式，所以当VOIP的控制协商协议为SIP、H.323等，数据协议为RTP时，可以直接使用Wireshark的相关功能，将语音流播放，或者导出成可播放的音频文件。
下面将使用实例说明如何使用Wireshark对VOIP通话中RTP承载的音频流进行解码及提取。
首先，我们得准备一个含音频流的pcap文件，可以到Wireshark官网去下载，然后使用Wireshark打开这个pcap。
第二步，点击菜单“电话-->RTP-->RTP流”。
如果我们的Wireshark焦点刚好在一个RTP报文上，则可以直接使用“RTP流”下的“流分析”菜单，二者最终目的是一致的。

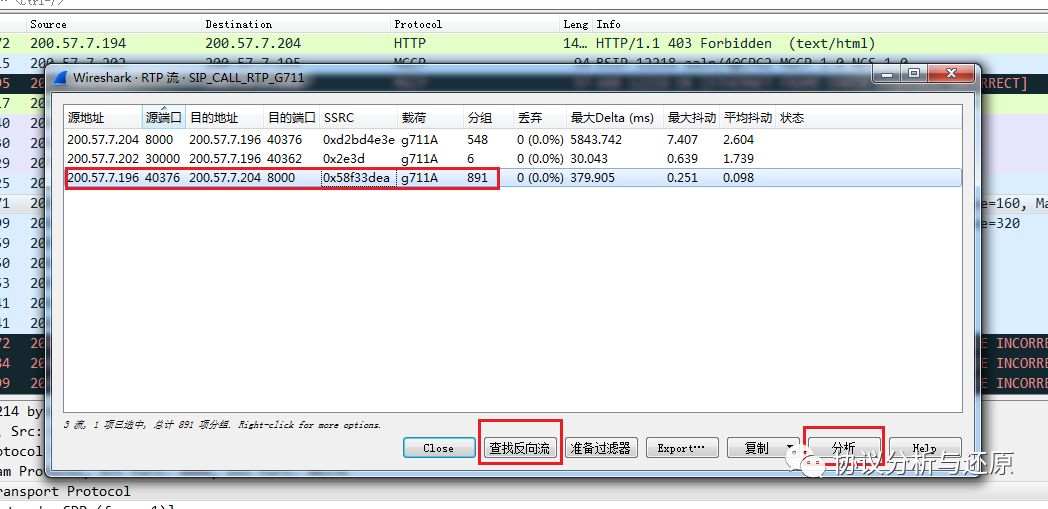

第三步，选中要分析的RTP流，一般语音都是双向的，因此我们可以点击按钮“查找反向流”来选中另一个方向的RTP流，这在一个pcap中有很多条RTP流的情况下能很大地提高分析效率。选中流后，点击按钮“分析”进入下一步RTP流分析界面。

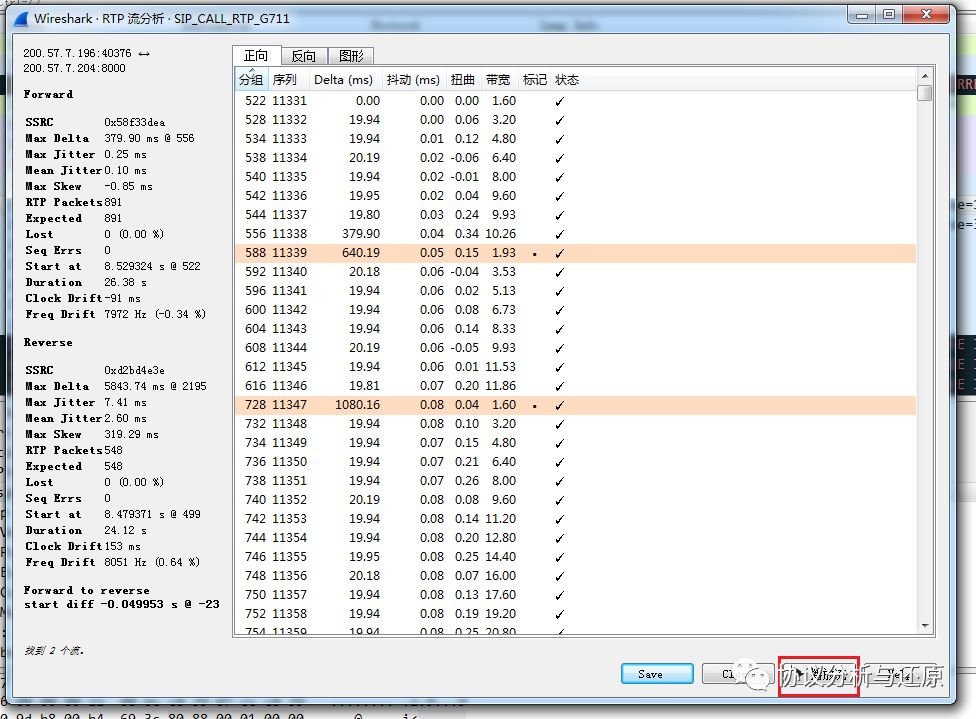

第四步，在RTP流分析界面，界面左侧可见RTP的数据情况分析，右侧则为RTP报文的列表，上下行的RTP报文列表各占一个tab页。在这个界面下方点击按钮“播放流”，即可进入RTP播放器，在播放器中可对RTP流进行播放。

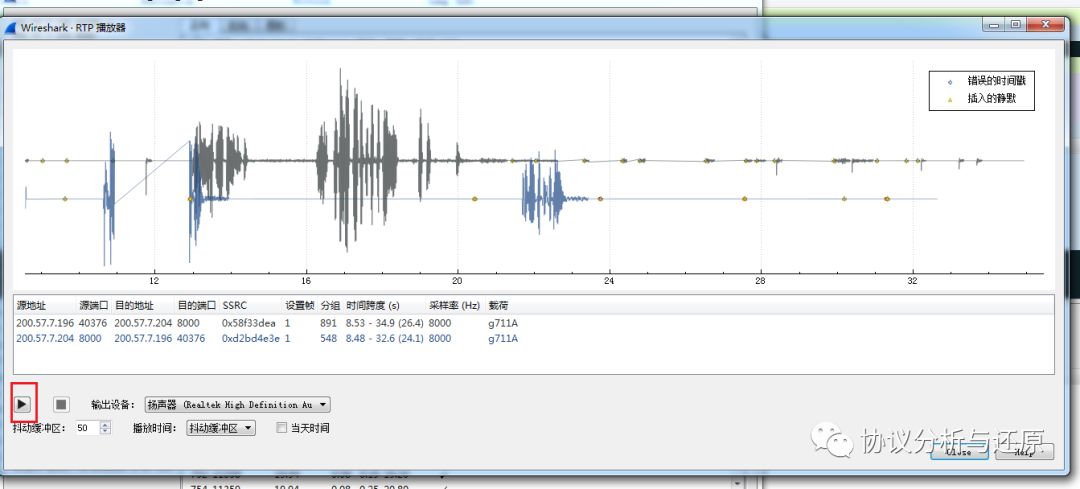

第五步，在RTP播放器中，可点击“播放图像”按钮进行播放，就能听到音频数据的实际内容了。
在RTP播放器界面的上方，为上下行两个方向的音频波形图，界面中间则为两个方向的RTP报文情况。两个方向音频的播放是按照RTP的时序进行的。
如果仅仅能进行播放，这是不够的，我们还能将RTP音频数据导出。

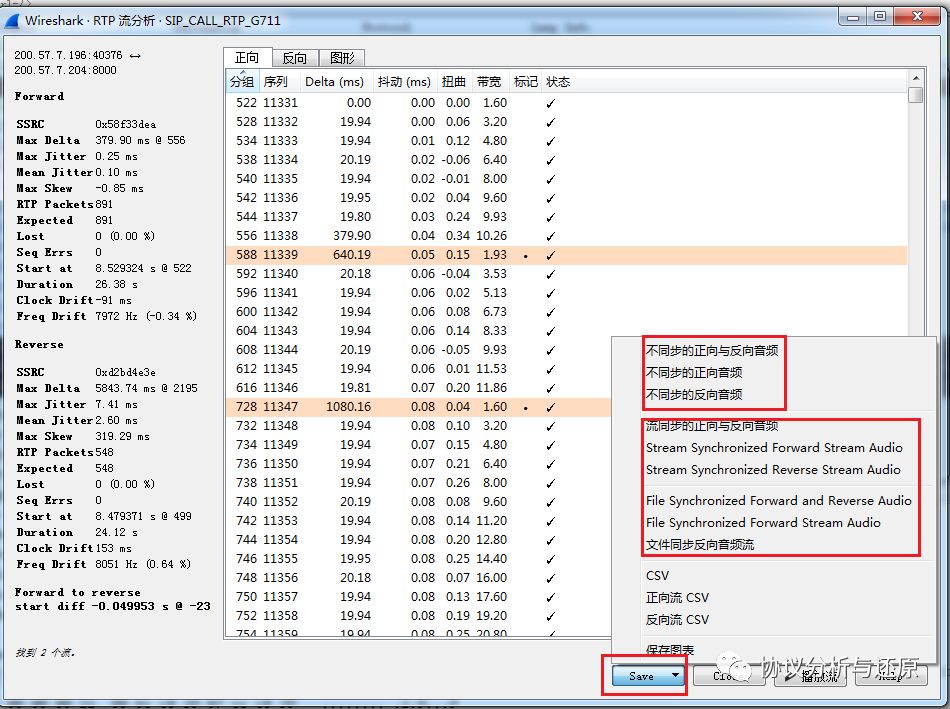

在RTP流分析界面内，下方的按钮“save”包含一系列功能菜单，可以将RTP流内的音频按不同要求保存，如上下行存为同一个文件，存为不同文件等，之间的区别可以逐个实操体会。

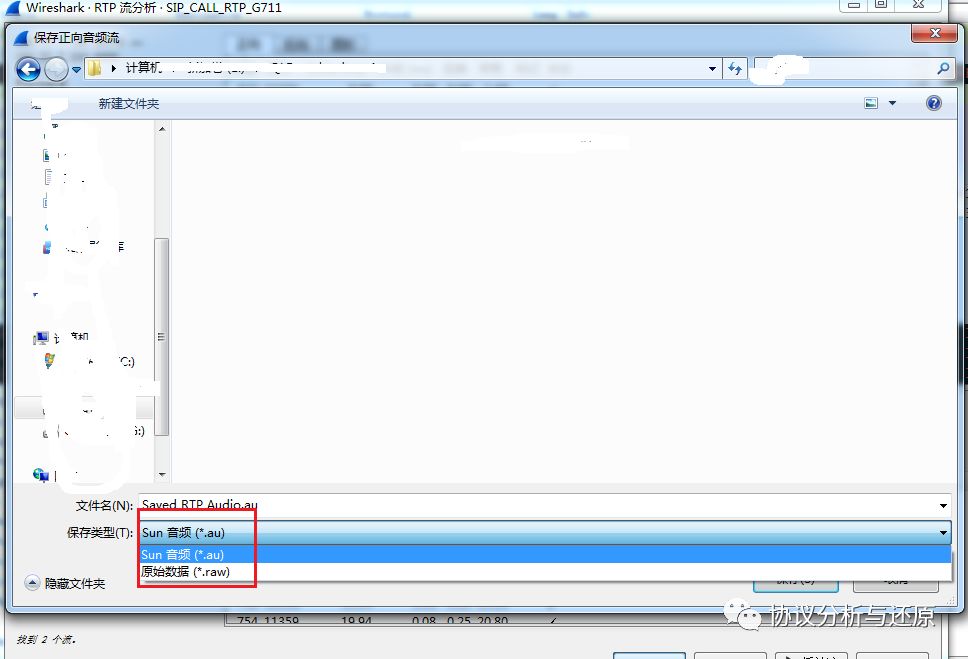

选中一项菜单，如“不同步的正向音频”菜单，则进入保存界面，和其他软件的保存功能用法相同，这里可以存为.au音频格式和.raw原始数据两种文件格式，当然，原始数据是没法直接播放的，而au格式是可以播放的。保存之后，到目的路径就能看见结果了。
这里只介绍了使用Wireshark的RTP音频分析功能的一条路径。在菜单“电话”下，还有很多路径可以达到对RTP音频流进行分析的功能，如“VOIP通话”：
这些功能，可以举一反三，都有待大家去发掘。
Wireshark提取音频流的功能就介绍到这里了，学习协议分析的知识和工具使用，关注公众号《协议分析与还原》准没错。
