“ 介绍TCP排序方法，分享一个Windows版的TCP排序工具。”
在分析协议的过程中，不可避免地需要抓包。
无论抓包条件如何优越，无论Windows下使用wireshark还是Linux下使用tcpdump，无论是在个人机器网卡还是骨干网络的分光分流口，当pcap被保存，当pcap文件被打开，都会碰到报文乱序、重传的情况，有时报文情况会相当的糟糕，并且相当的普遍，这是一种正常的技术现象，只要是抓包就会碰到的现象。
在协议解析系统中，首先要处理的就是TCP乱序重传的问题，否则，很多信息就解析不出来。
在协议分析过程中，也要处理TCP乱序重传问题，否则，分析就会遇到很多困难。
毕竟人脑并行处理的能力有限，当TCP报文的乱序严重影响到分析过程的时候，最好的解决方案是将报文的顺序调整正确，即对pcap内的报文进行排序。
如果报文数量较少，可以使用WireEdit工具手动对pcap包内的报文进行调整，对一个个数据帧进行剪切、粘帖、删除都很顺手，虽然每次操作都会消耗一定的时间。
有需要WireEdit的朋友，请发送“wireedit”获取下载地址。
当一个pcap内报文数量很多时，手动调整就很不现实了，迫切需要有一个对TCP进行排序的工具对报文进行排序。在网上一直没找到合适的工具。
一个可正常使用的还原解析系统，一般都实现了TCP排序及读包处理的过程，如果系统的TCP排序模块留有接口，读入pcap文件，输出排序好TCP的pcap文件，那我们就可以借助解析系统来实现TCP排序。
但很多时候，由于很多原因，协议还原解析系统并不能很好地满足需要，因此在这里提供一个简单的对pcap内的TCP排序的工具，发送“tcpsort”获取下载地址。
本文将首先介绍TCP排序原理，然后介绍下这款简单的排序工具的使用方法，它能满足大部分的TCP排序需求。
01
—
TCP排序基本原理
我们知道，TCP协议是有连接的协议，数据的传输具备可靠性，在协议控制层对数据传输过程及内容的正确性及可靠性进行保证。
对TCP IP协议的介绍可参考之前的文章：
协议分析中的TCP/IP网络协议
TCP排序就是利用TCP协议的可靠性特征，来使数据包的顺序正确，从而不影响协议的分析与解析过程。
一个常见的TCP报文，在以太头、IP头之后，就是TCP协议头了，TCP头格式如下：
熟悉TCP协议的同志应该知道，TCP头内的seq及ACK两个整数就是用来进行可靠性保证的关键字段。

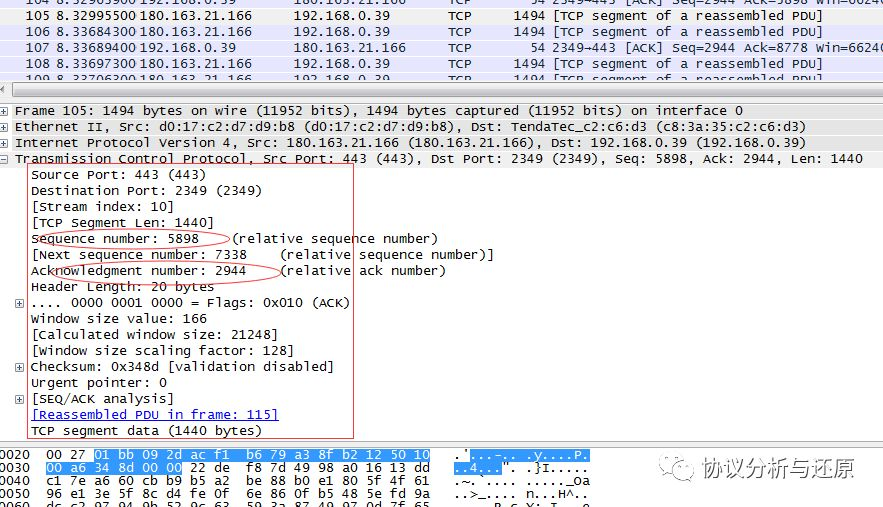

每个报文根据之前已传输的数据内容体的长度，有一个自己的seq，当然，seq不一定唯一，因为有空包的存在，同时，seq从syn包的seq开始，同一个TCP流内，同一个方向的seq是递增的，递增值与TCP包内传输的内容体长度字节数相关。在我们使用wireshark看报文的时候，会在TCP头的解析内，看到一个nextseq值，这个值在报文中并不存在，是根据当前报文长度算出来的，我们在TCP排序过程中也会事先算好nextseq值。就像下面这个例子：
另外，seq值的递增，需要注意，根据协议标准，syn包的下一个包，seq值是加一的，而不会因为syn包内没有数据内容而相等，上下行都是这样子。
对于ACK，一般是标明所回应的另一侧的报文的序号，即对应报文的seq，ACK在双向报文具备严格的交互关系时，需要保证上下行TCP报文的顺序的TCP排序中需要用到，但应用面有限，更多的涉及到协议应用层数据的处理，同时会使复杂性大增，我们在对pcap的TCP排序中就可以简化掉，不需要额外处理了。
一般来说，简单的TCP排序只需要处理seq的变化就可以了，当一个方向期望的nextseq与比当前seq要小时，可以认为中间丢包了，就将当前报文缓存起来，等待中间报文的出现。
处理了乱序，当然要顺便简单处理下重传的数据了。为什么说是简单处理呢？因为严格按协议来处理太复杂了。
TCP头中有一个字段叫checksum，就是校验和，是报文内容的CRC32值，理论上我们可以用它来判断是否存在报文的重传，但对排序的实现而言，需要保存之前的checksum值，太不合算了，所以实际实现过程中没有选取它来判断重传。
同时，TCP协议的重传，是可以重传某一部分数据的，这在理论上，会导致重传相关的两个报文内容出现部分包含的情况，这种重传在实际抓包过程中出现很少，我们在排序中就不处理了。
把复杂情况排除，剩下的场景就简单了，只需要根据seq，nextseq，ack这几项tcp头内的特征，与前一个已经排序好的报文相比，值小的话就判断是重传即可。
另外，排序还需考虑连接报文从中间开始的情况，此时，直接认为第一个包就是排序好的包。
本文介绍的对pcap内TCP排序的工具就是按照上面的方法实现的。
02
—
TCP排序工具介绍
这款工具是在Windows下使用vs2012开发的，名称为“sortpcap”。
工具主要使用到了winpcap库，因此使用的机器最好能装winpcap库，如果装了wireshark，默认该库就已经装上了，就不需要额外安装。
工具的主要功能是，读入一个pcap文件，对文件内的TCP报文进行排序处理，最终输出排序好的pcap文件。
工具比较简单，使用命令行进行交互，但已满足了大部分的需求。使用过程很简单，可以选择在进程启动时参数中带文件名使用，像这样：
sortpcap.exe test3.pcap
回车后会立刻对文件进行排序，输出结果。

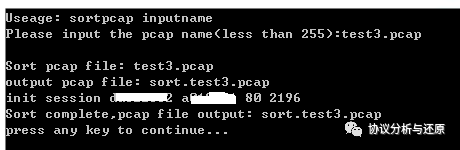

也可以在启动后再输入需要排序的文件：
其中的test3.pcap为输入的待排序文件名称，可带路径。
最终输出的排序好的pcap文件被命名为“sort.原输入文件名”，存在运行目录下：
按任意键就会退出程序窗口。
下面一个pcap排序前后的内容对比，这里用的是一个只有一条链接的pcap文件。

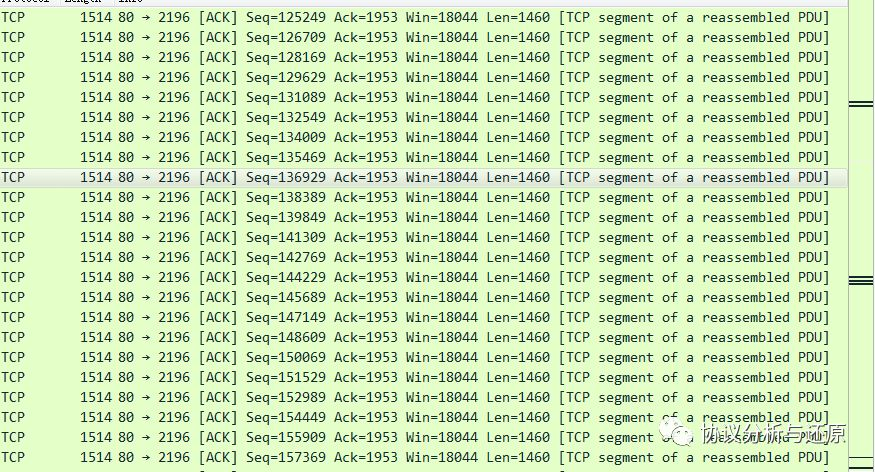

排序前的文件内容：
排序后的文件内容：
排序效果肉眼可见，排序后文件内错误的是一些0字节报文和checksum校验错误。
这款工具基本能上满足了协议分析的需求，如果需要的话发送“tcpsort”获取下载地址，源码恕不公开，如果确实需要源码，可与我联系。
需要注意，这个工具仅针对协议分析过程中的TCP排序需求实现，没有考虑其它的应用场景，所以如果需要在大型解析系统中使用的话，还需考虑特定情况。
TCP排序工具的介绍到此就结束了，欢迎扩散，共同提高。
