IIC 的一些特征：
两条总线：串行数据总线(SDA)和串行时钟总线(SCL)
真正的多主机总线
连接到相同总线的ic数量只受到总线的最大电容400pF限制。
串行8位双向数据在标准模式下可达100K bit/s
快速模式400K bit/s,高速模式下3.4Mbit/s.数据有效性规定：
IIC总线在进行数据传输时，SCL在高电平区间，SDA上的电平必须保持稳定
SDA的数据的高或者低电平状态只有在SCL线的时钟信号是低电平时才能改变。起始和停止条件:
起始：SCL高电平时，SDA由高电平向低电平切换。
停止：SCL高电平时，SDA由低电平向高电平切换。模拟时序如下：

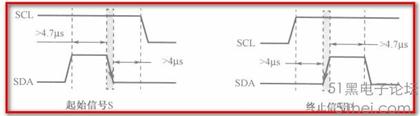

起始与终止：
应答与非应答：

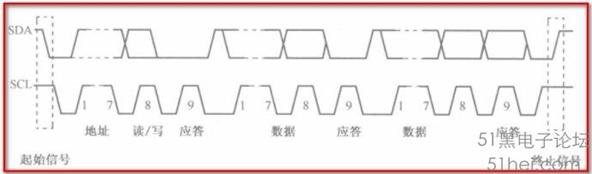

总线上进行一次数据传输的通信格式：
相关模拟时序的驱动函数：包括(start，stop，respons，write_byte，read_byte)
-----------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------
//SCL高电平区间，SDA一个下降沿启动信号
void Start()
{
SDA=1;
delay();
SCL=1;
delay();
SDA=0;
delay();
}
-----------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------
//SCL在高电平区间，SDA一个上升沿停止信号
void Stop()
{
SDA=0;
delay();
SCL=1;
delay();
SDA=1;
delay();
}
-----------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------
//SCL在高电平区间，SDA被从设备拉低表示应答，
//(SDA==1)&&(i<255)表示如果一段时间未收到从期间
//的应答则默认从期间已经收到而不再等待应答信号
void Respons()
{
uchari=0;
SCL=1;
delay();
while((SDA==1)&&(i<255))
i++;
SCL=0;
delay();
}
-----------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------
//CY 为PSW寄存器中的CY位
//先移位，然互使用SCL控制发出去
void Write_Byte(uchar date)
{
uchari,temp;
temp=tada;
for(i=0;i<8;i++)
{
temp=temp<<1;
SCL=0;
delay();
SDA=CY;
delay();
SCL=1;
delay();
}
SCL=0;
delay();
SDA=1;
delay();
}
-----------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------
//定义临时变量K，K左移一位后与SDA进行或运算，
//依次把8个独立地位放入一个字节中来接受完成
void Read_Byte()
{
uchari,k;
SCL=0;
delay();
SDA=1;
for(i=0;i<8;i++)
{
SCL=1;
delay();
k=(k<<1)|SDA;
SCL=0;
delay();
}
delay();
returnk;
}
-----------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------
底层驱动完成以后，我们需要对实际的芯片使用通讯协议来进行操作。
目前大多的情况下一般比较受欢迎的是AT24cxx 系列。
AT24Cxx系列主要有： 以下系列：
以下仅以AT24C02为例来进行说明：
AT24C02芯片地址为：1010，其控制字格式如下：
其中A2，A1，A0为可编程选择地址，此处A2，A1，A0均接地，即000，
因此发送写信号的寻址字节为：10100000，即0XA0，
因此发送读信号的寻址字节为：10100001，即0XA1，

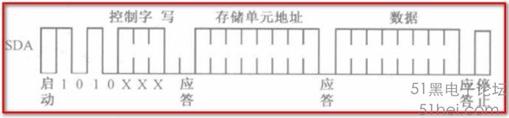

下图为写一个字节的数据格式，有图可知道：向AT24C02中写入一个字节的时候，需要：
先发一个起始信号，再发一个字节的控制字，
在发送一个字节的控制字地址，都得到应答信号后，
再发送要存入的数据，最后发一个停止信号！
So，一个字节的数据已经写入AT24C02中，OK！下面是数据格式，如图：
程序如下：
-----------------------------------------------------------------------------------------------------------------------
//任意地址，写入数据
void Write_Add(uchar address,uchar date)
{
Start();
Write_Byte(0xA0);
Respons();
Write_Byte(address);
Respons();
Write_Byte(date);
Respons();
Stop
}
-----------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------

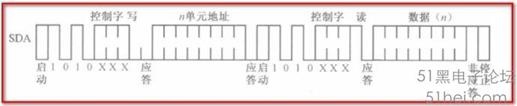

下图为读一个字节的数据格式，其读取一个字节的数据和写入时候差不多，此处不再累赘，读一字节数据格式如图：
程序如下：
-----------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------
//任意地址，读出数据
void Read_Add(uchar address)
{
uchardate;
Start();
Write_Byte(0XA0);
Respons();
Write_Byte(address);
Respons();
Start();
Write_Byte(0XA1);
Respons();
date=Read_Byte();
Stop();
returnbyte;
}
