引言

网络工程师必备技能-抓取网络数据。

在本篇博客中，我们将集中记下几个问题进行探讨：

• 如何抓取电脑本机发送/接收的网络数据？
• 如何在主机 A 上抓取 主机 B 上的网络数据？
• 如何使用第三方设备抓取抓取 主机A 与 主机B 的网络数据？

Wireshark

Wireshark 是免费的抓取数据包、分析数据包的工具，兼容 Windows、Linux、Mac等主流平台。

使用 wireshark 抓包需要的工具是：安装了 wireshark 的 PC。

wireshark 抓包的范围是：抓取安装了 wireshark 的 PC 本机的网卡上流经的数据包。

其中，网卡指的是 PC 上网使用的模块，常见的包括：以太网网卡、wifi 无线网卡，PC 分别使用它们用于连接以太网、wifi 无线网络。

linux 或在 windows 下分别可使用 ifconfig 命令或者 ipconfig /all命令查看当前 PC 上已经安装了哪些网卡。以 linxu 系统为例子，在 linux 输入 ifconfig命令：

$ ifconfig
enp2s0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        ether 40:89:84:3c:6b:60  txqueuelen 1000  (以太网)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
        device interrupt 16

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (本地环回)
        RX packets 12251  bytes 1382881 (1.3 MB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 12251  bytes 1382881 (1.3 MB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

wlp3s0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.0.102  netmask 255.255.255.0  broadcast 192.168.0.255
        inet6 fe80::2ffd:2ae9:e62a:a40b  prefixlen 64  scopeid 0x20<link>
        ether 1c:d0:5a:4b:7d:d2  txqueuelen 1000  (以太网)
        RX packets 398700  bytes 540655478 (540.6 MB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 149381  bytes 20219957 (20.2 MB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

上述命令显示该台 linux 主机有两个网卡：一个以太网网卡：enp2s0，一个无线网卡：wlp3s0。

windows 下可以打开 cmd 窗口，输入 ipconfig /all 查看本机的网卡情况：

在使用 wireshark 时，可以选中这查询到的本机网卡，抓取通过以太网网卡的数据或者通过 wifi 无线网卡交互的数据。

注意：打开 wireshark 软件时，可能需要打开管理员权限才能正确打开上述界面。linux 下打开 wireshark 软件时，使用 sudo wireshark,命令打开它；windows 下打开 wireshark 时，右键选择以管理员权限打开。

一些 wireshark 使用的示例可参考 wireshark基本使用（如果你感兴趣，可以留言或者点赞，你的支持，就是我的动力奥）。

wireshark 通常只能抓取本机(通常是电脑)网卡的发送和接受的网络数据，不能抓取其他主机、其他网络设备如路由器的网络数据。当一些设备是简单的网络设备，如手环、手机时，这些设备无法安装 wireshark，此时便无法通过这种方法进行抓包分析。

带抓包功能的路由器

路由器是网络环境中转发数据的设备，现在的路由器不仅提供以太网网线连接的功能，也充当 wifi 连接热点，有时为了分析网络数据，定位网络问题，拥有一台带抓包功能的路由器实在是开发人员的福利。

一些路由器提供了 开发者选项的功能，如这款华为 P20 型号的路由器，通过网页登陆路由器后，可以看到它提供了如图 2-1 所示的系统设置功能，在该选项下，可以使用如图 2-2 所示的“开发者选项”功能，该功能可以用于抓取流经路由器的数据包。但是，目前考虑到一些数据安全问题，拥有该功能的路由器不多，但对于网络设备的开发者而言，拥有一台这样的路由器是在是方便很多了。

图 2-1

图 2-2

路由器抓包功能可以抓取大部分流经路由器的数据，这为在一台主机 A 上，抓取局域网内另一台主机B的网络数据提供了方法（因为A与B连接的是同一个路由器，A <–>路由器<–>B，启动抓包后，经过路由器的数据包被记录下来，A 可以查看记录的数据包，分析主机B 的网络情况 ）。如图 2-3，在 A 主机上，登陆路由器的网页，并点击开始抓包，抓取一定时间后，点击结束抓包，稍等一段时间后将提示正在下载抓取的数据包文件。在示例中，该文件为 如图 2-3 右上角pktDump.cap文件，它可以通过 wireshark 软件打开，并进行分析。

图 2-3

如图，在 wireshark 的数据包过滤选项中输入主机 B 的网卡 mac 地址，可以在主机 A 上查看 主机 B 发送到路由器以及路由器转发数据到主机 B 的数据（即主机 B发送和接收的数据）。

抓包网卡

抓包网卡是一种特殊的网卡，通常用于作为网络嗅探、网络扫描。当通信双方既不是能安装类似 wireshark 抓包工具，也不是能提供抓包功能的路由器时。比如通信双方是两个 wifi 模组(没有屏幕、键盘、windows/linux 系统)时，我们就无法使用上述两种方法实现抓取 A 和 B 的数据包了。一种常用的方法是使用抓包网卡，并配合特殊的抓包软件 Omnipeek（全称 WildPackets Omnipeek，空中无线抓包，并提供网络故障诊断功能），抓取并分析 A 和 B 的数据包。

如图 3-1 所示，A、B、C 三个主机在进行无线通信，抓包网卡 Omnipeek 的作用类似于一个“雷达”，接收它们三者的通信流量。其会将接收的通信数据保存到一个文件内，该文件可以被 wireshark 等网络分析软件打开分析。

常见的 Omnipeek 抓包网卡形状如下，它们有的像 U 盘，有的像天线。感谢强大的互联网，在很多电商平台，搜索 抓包网卡，我们就能看到很多类似的设备：

同样的，搜索关键字OmniPeek,我们也能看到一些如何安装及使用 OmniPeek软件的教程。

如果感兴趣，后续我将提供两个典型的案例，简要说明如何使用这种方法进行抓包（点赞更新快）。

其他抓包软件或者工具

就如同使用电工师傅测量电路的电流、电压一样，网络开发维护人员使用上述网络分析工具测量网络情况。除上述几种网络抓包分析工具外，常见的网络分析工具还有 Wirelessmon、Inssider、ixia chariot和 iperf 等工具，读者可自行搜索并了解它们。

一、为什么要抓包

1. 定位网络接口问题
2. 分析其他App数据接口
3. 学习网络协议，使用抓包工具分析网络数据更直观

大部分场合都可以通过程序调试来定位问题，但有些场景使用抓包来定位接口问题更准确、更方便，如以下场景：

• 你发送数据给后台，但后台没有收到，可以对接口进行抓包分析，看是后台处理有问题，还是App没有将数据发出去，或是App发送数据格式有误；
• 你和后台接口联调测通，但业务数据对不上，你认为是后台问题，后台认为是你发的问题，可以抓包确认问题所在；
• 线上App出现bug需要定位，但你没在公司，没有代码可调试，可直接抓包分析；
• App页面渲染缓慢，抓包看下接口响应时长，是不是后台出现性能问题；
• 需要测试弱网环境下App的体验？抓包工具可设置流量限制，可设置接口堵塞；
• 想改变某接口的响应报文？想多次重发某一请求，但App业务流程有限制？可以试试抓包工具提供的功能。

二、网络抓包原理

要实现对App的网络数据抓包，需要监控App与服务器交互之间的网络节点，监控其中任意一个网络节点（网卡），获取所有经过网卡中的数据，对这些数据按照网络协议进行解析，这就是抓包的基本原理。

但是中间网络节点，不受我们控制，所以基本无法实现抓包的，只能在客户端和服务端进行抓包。

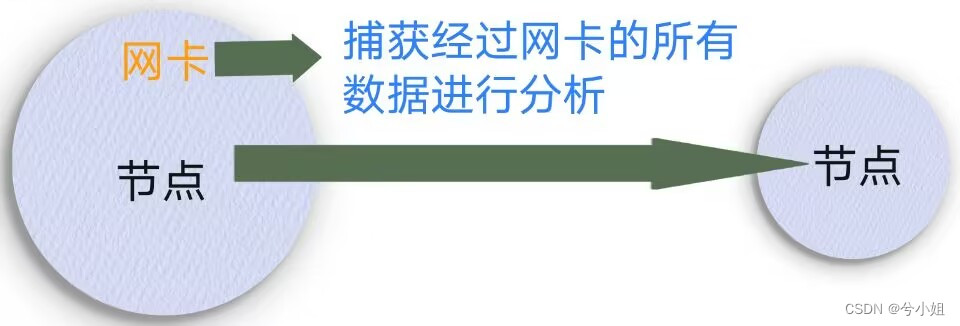

通常我们监控本地网卡数据，如下图：

手机、本地网络属于客户端侧的抓包，接入设备、服务器属于后台侧的抓包，两者没有什么不同。

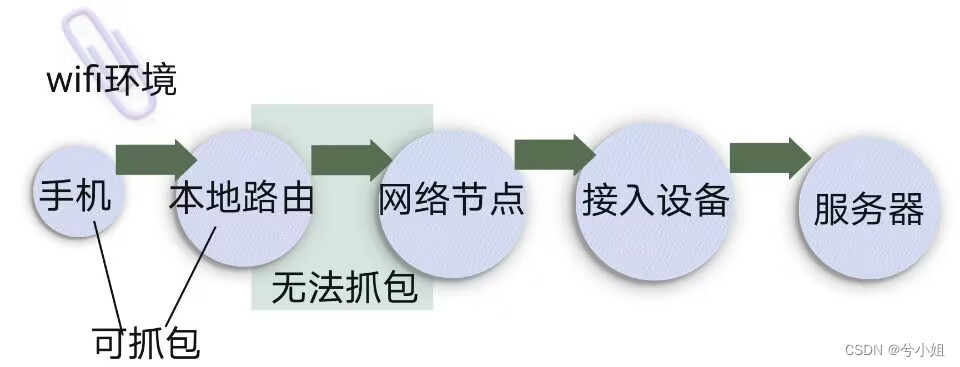

本地网络指的是WIFI的路由，如果直接抓路由器的包还是比较麻烦的，因此我们会在手机和本地路由之间加一层代理服务，这样只要抓代理服务的网络数据即可：

虽然在手机侧也可实现抓包，但和本地路由一样，抓包比较麻烦，如果不是没有办法，尽量还是不在手机侧抓包。但是有一种情况必须在手机端抓包，那就是在4G网络情况下：

除了通过代理，直接利用网卡驱动捕获所有流经网卡的数据：

这样的好处是不用设置代理，但它的缺点也很明显，只能对数据进行分析，无法进一步的控制。

例如无法解析https报文（除非有https整数）；无法篡改报文数据等。

三、网络协议

抓包实际上是分析网络协议的一种过程，尽管繁琐的细节劳动都让抓包工具做了，但我们还是需要了解基础的网络协议，好帮助我们更好地分析问题。

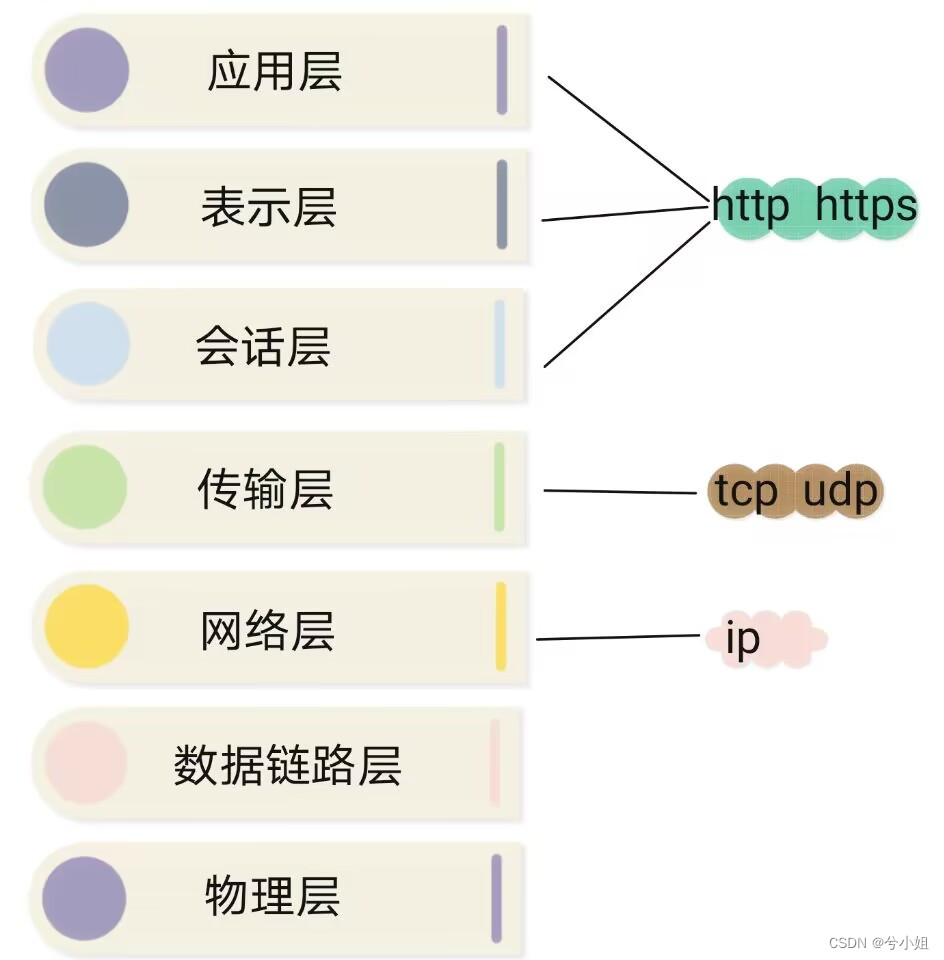

首先需要了解下经典的OSI七层网络模型，以及每层的作用，其次对TCP、HTTP协议简单了解。

注：http,https,tcp,udp,ip等着重了解。

HTTPS与HTTP有什么不同？

HTTPS是基于HTTP协议的一种改进，在TCP之上的会话层增加安全处理。对于应用层来说，HTTPS和HTTP没有什么不同，也就是说，HTTPS是保证网络传输的安全性，对业务数据无侵入。

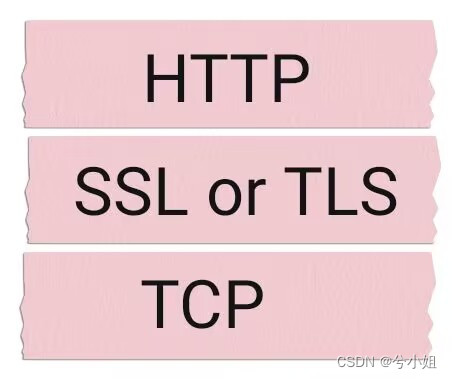

简化理解大概是这个样子：

SSL和TLS是保证安全传输的协议，包括证书认证、加解密和数字签名。

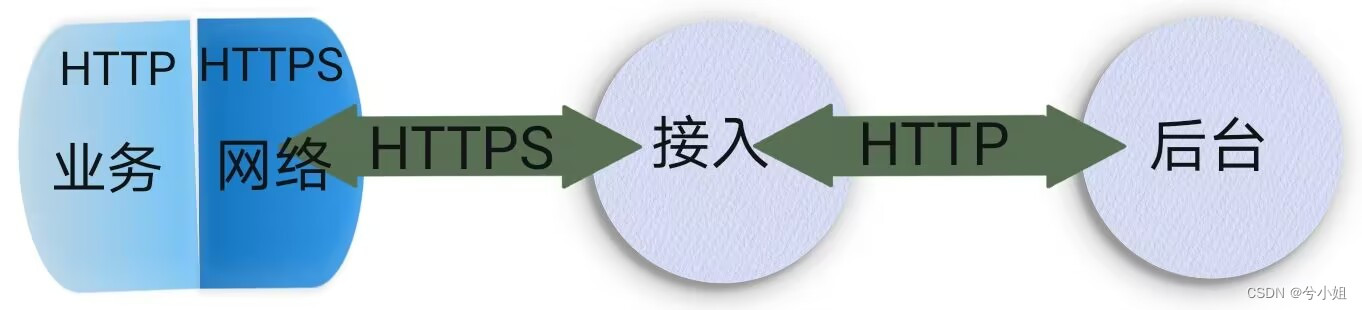

项目中HTTPS的链路：

因此，客户端与后台，编写网络接口时，不需要关心SSL或TLS，按照HTTP协议处理即可。

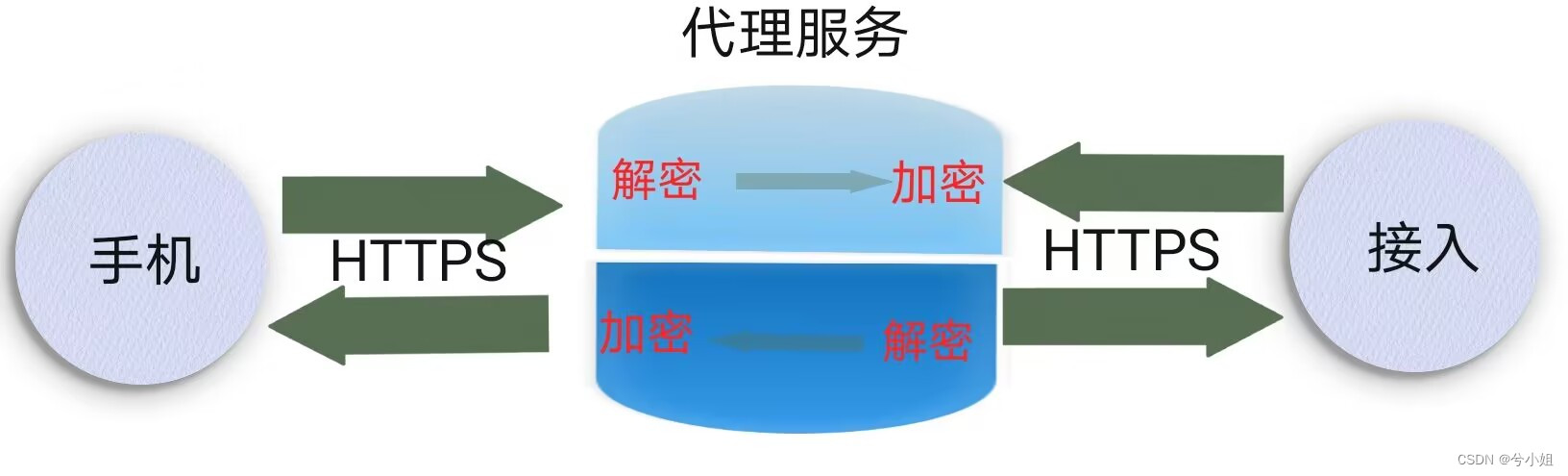

既然HTTPS在网络传输是经过加密的，那么抓包抓到的数据就是密文，不经过解密是无法看到报文的。针对这个问题，如上图WIFI环境下设置代理的方式可以解决，具体思路是：

所以整个网络链路依然是HTTPS在传输，但代理服务自己可以获取到明文数据。

四、常用抓包工具

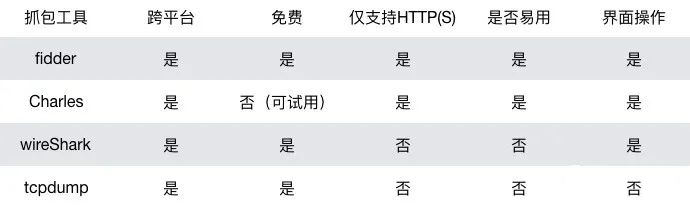

比较常用的抓包工具大概有4个，主要用作互补，配合使用基本所有平台、所有抓包需求都能满足：

• fidder windows平台最受欢迎抓包工具，免费、易用
• charles Mac平台下最佳抓包工具，易于使用，收费软件，可一直试用
• wireShark 老牌抓包工具，跨平台，功能齐全、强大
• tcpdump 命令行程序，适用于手机系统和后台系统

需要说明的是，tcpdump可将数据保存成文件，直接用wireShark打开分析，针对后台或手机抓包使用起来十分方便。

fidder、charles属于代理类的抓包工具

wireShark、tcpdump属于网卡抓包工具

几个工具间的使用关系：

1. 如果是windows平台，使用fidder
2. 如果是Mac平台，使用charles
3. 如果是linux平台(手机或后台)，使用tcpdump
4. 如果抓非HTTP(S)协议的包，如TCP包，则使用wireShark

tcpdump命令

抓取所有网络接口的数据，并保存到当前目录的capture.pcap文件中：

tcpdump -p -vv -s 0 -i any -w capture.pcap

• -p 关闭混合模式
• -vv 产生更详细的输出
• -s 0 抓去完整的数据包
• -i any 监听任意网络接口
• -w 将抓去的包保存文件

混合模式，即可以监听所有经过该网卡的数据（关闭混合模式可以过滤掉一些垃圾数据）。

五、真机抓包

为什么要真机抓包？必定是没有办法设置代理服务了，如4G网络情况下直接和移动基站链接，没法设置代理服务。凡是非4G网络状态下，都不建议真机抓包。

iOS真机抓包

iOS 5后，apple引入了RVI remote virtual interface的特性，它只需要将iOS设备使用USB数据线连接到mac上，然后使用rvictl工具以iOS设备的UDID为参数在Mac中建立一个虚拟网络接口rvi，就可以在mac设备上使用tcpdump，wireshark等工具对创建的接口进行抓包分析。

具体步骤：

1. 获得iOS设备的UDID
2. 使用USB数据线将iOS设备和MAC连接
3. 创建RVI接口 rvictl -s
4. 使用wireShark抓取rvi0虚拟接口
5. 移除RVI接口 rvictl -x

真机抓包，意味着无法获取HTTPS的明文数据，因此真机抓包的意义不大，只能用户分析网络接口连通性、正确性，无法分析业务报文是否正确。

android真机抓包

android是linux系统，和后台一样可以使用tcpdump命令来抓包，但是需要root权限，因为一般手机系统不带有抓包命令tcpdump，需要自行安装。

安装tcpdump：

1. 下载android版本的tcpdump
2. adb shell
3. su #切换root用户
4. chmod 777 /data/local #修改目标路径权限，这里是/data/local
5. adb push tcpdump /data/local #将tcpdump拷贝到目标路径

若tcpdump命令不能执行，需要赋予该文件chmod +x tcpdump

使用tcpdump：

1. adb shell
2. su
3. /data/local/tcpdump -p -vv -s 0 -i any -w /data/local/capture.pcapng

这就已经进入抓包状态，手机所有的网络请求都会被捕获，并保存到capture文件中。

导出capture文件：

1. adb pull/data/local/capture.pcapng.#导出到当前目录
2. 使用wireShark打开capture文件，进行浏览分析

若进行push及pull操作不成功，可能是因为不让直接操作/data/local等系统目录，可以先pull到sd卡，在将文件从sd卡拷贝到/data/local，反之依然。
