ceph bluestore源码分析：非对齐写逻辑

编程日记 2024-04-08 23:00:01

文章目录

      • 环境
      • 原理说明
      • 总结

环境

ceph:12.2.1
场景：ec 2+1
部署cephfs，执行如右写模式:dd if=/dev/zero of=/xxx/cephfs bs=6K count=4 oflag=direct
关键配置：
bluestore_min_alloc_size_hdd = 65536 bluestore分配空间的最小粒度 单位：B
bdev_block_size = 4096 磁盘分配空间的最小粒度 单位：B

原理说明

以上dd写方式总共直写四次6K大小的io，每一个io在经过PG落到bluestore层次会根据分片大小2副本+1校验块 被拆分为3K大小的 io到每个osd上

  1. 第一次写3K io 由于未chuck(bdev_size 4K )对齐,则对3K io补零后和bdev_size对齐，然后写入bluestore按照bluestore_min_alloc_size_hdd大小分配的blob中
    在这里插入图片描述

    在这里插入图片描述

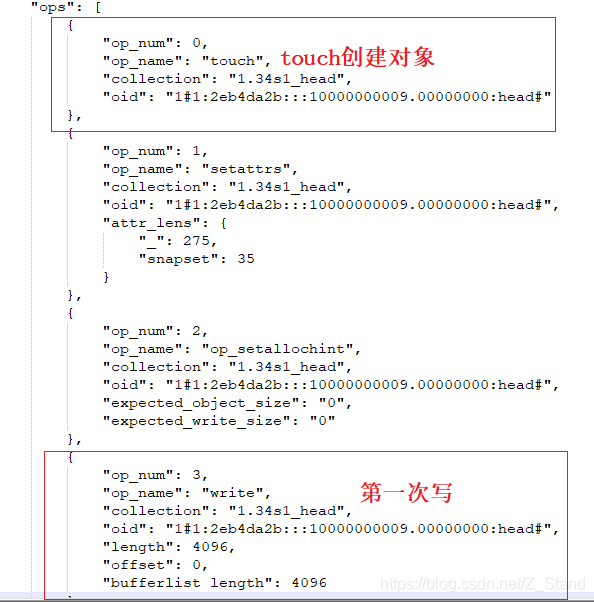

    bluestore.cc :_txc_add_transaction–> _write --> _do_write–>_do_write_data --> _do_write_small
    直接写入一个新的blob中
    _do_alloc_write txc 0x7fcb6e6443c0 1 blobs
    在这里插入图片描述

  2. 第二次写3K io主要执行如下步骤：
    a. 会先进行clone blob1
    b. 使用前1K 数据补齐blob1中的lextent1，再重新分配一个blob，写入补齐后的lextent3
    c. 剩下的2K io用0补齐后写入新的lextent4
    d. 移除lextent1对临时onode的引用,remove临时onde，进而释放lextent1对blob1的引用，进而释放blob1回收磁盘空间

    a. 执行clone
    在这里插入图片描述
    这里clone是为当前extent创建一个单独的onode，即一个新的对象 空间来存储，所以这里可以看到offset从0开始分配
    在这里插入图片描述

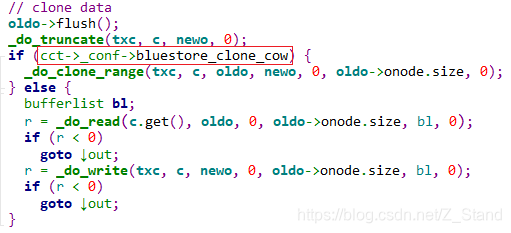

    这里在执行clone的时候根据bluestore配置参数bluestore_clone_cow来判断是否执行cow机制：即当前io补齐上一个extent之后，为其重新分配一个blob并写入。RMW:需要有额外的写，即先读出当前blob的extent数据，使用第二次io的前1K补齐改blob,再写入当前blob空间。bluestore为了提升性能，减少小写次数，这里默认使用了cow机制。
    bluestore.cc :_txc_add_transaction–> _clone --> _do_clone
    在这里插入图片描述

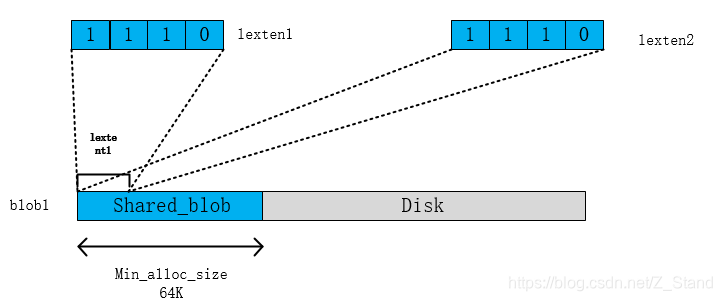

    b. 此时blob1即被两个逻辑段lexten共享，则blob1成为sharedblob
    接下来使用1K数据补齐lextent1的3K,同时使用0补齐当前剩余2K，补齐后的数据如下
    在这里插入图片描述

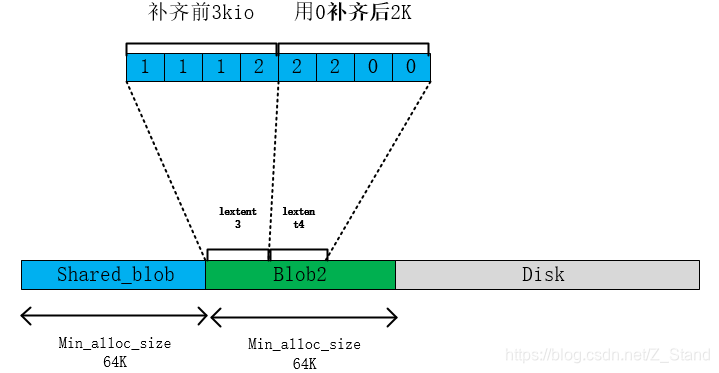

c. 将补齐后的第一个4K IO写入到lextent3中，第二次io剩余的数据写入到lextent4中
在这里插入图片描述

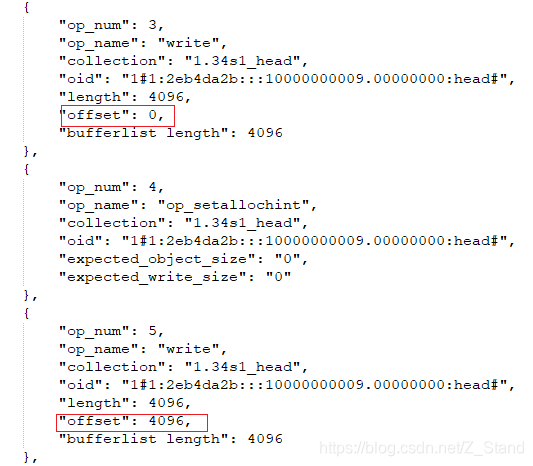

可以看到这里进行了两次写，第一次是写clone之后补齐的数据，第二次写剩余用0补齐的数据。因为第一次写是重新分配了blob,所以offset 为0,第二次写是紧接着第一次的写，所以这里offset为4096
在这里插入图片描述
补齐后的第一次写 ，执行小写，分配了一个新的blob
bluestore.cc :_txc_add_transaction–> _write --> _do_write–>_do_write_data --> _do_write_small
在这里插入图片描述

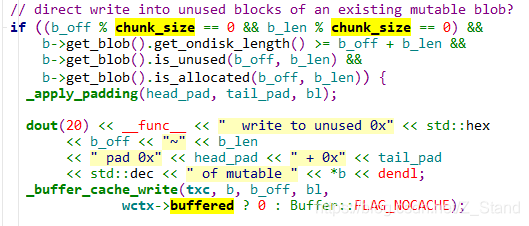

第二次写为直接写入blob中未使用的块
bluestore.cc :_txc_add_transaction–> _write --> _do_write–>_do_write_data --> _do_write_small
在这里插入图片描述

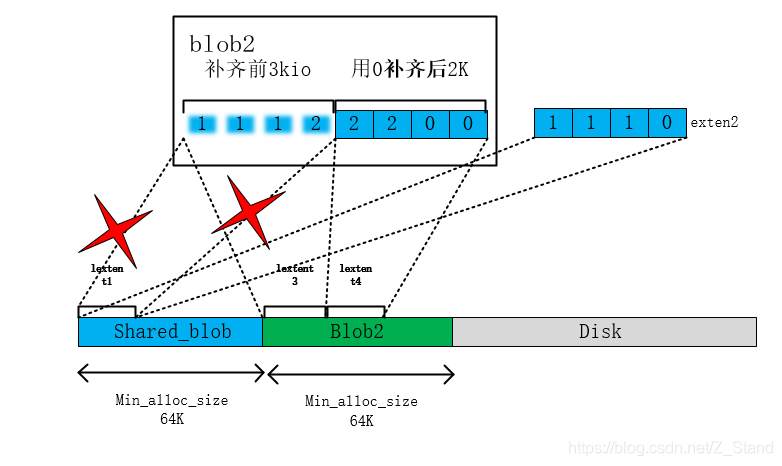

写完之后的blob和extent引用关系如下
![在这里插入图片描述](https://img-blog.csdnimg.cn/20190724214823722.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1pfU3RhbmQ=,size_16,color_FFFFFF,t_70
d. 此时释放lextent1对blob1的引用如下：
在这里插入图片描述
垃圾回收，进而释放lextent1
bluestore.cc :_txc_add_transaction–> _write --> _do_write
在这里插入图片描述
_txc_add_transaction–> _write --> _do_write --> _wctx_finish

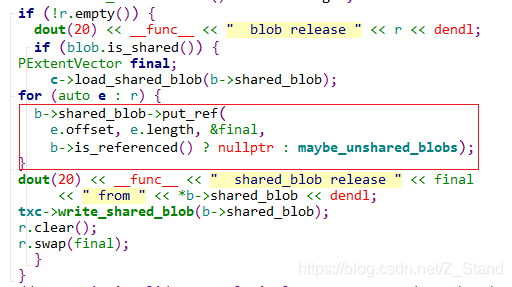

释放blob1中lexten1对blob1的引用
在这里插入图片描述

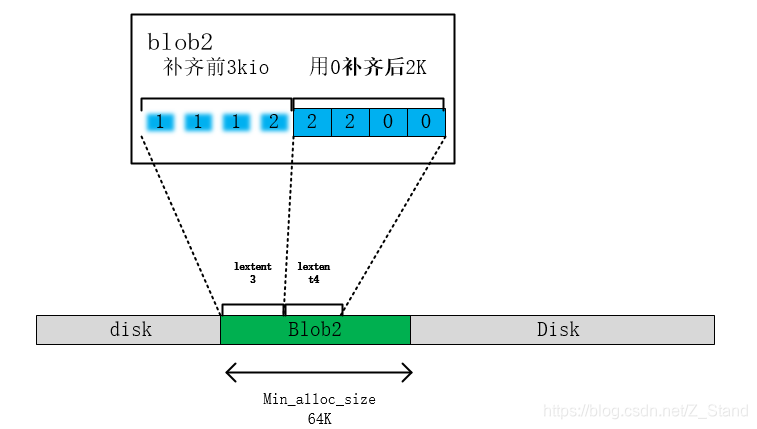

同时remove临时onode（clone后的extent2所在的内存元数据结构）,并释放blob1的空间.最终第二个3k io写完效果如下
在这里插入图片描述
在这里插入图片描述
_txc_add_transaction–> _remove --> _do_remove -->

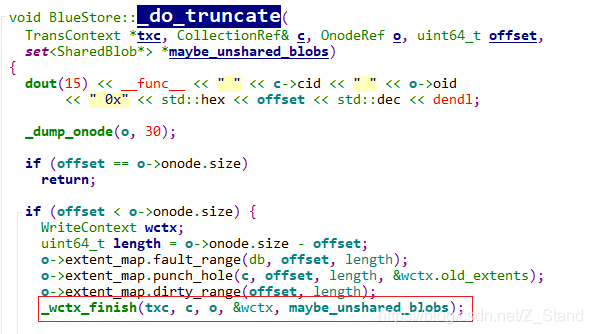

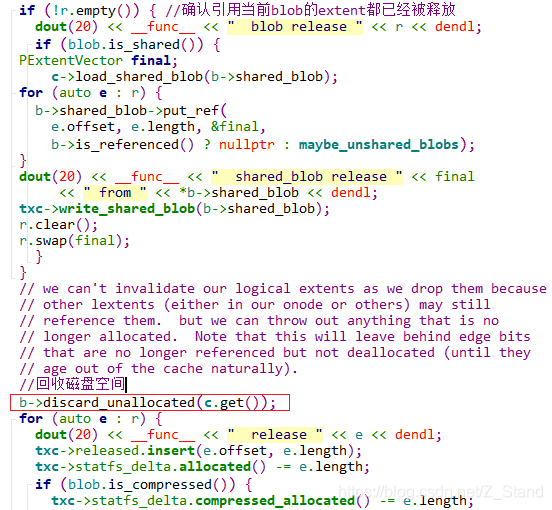

回收磁盘空间 _txc_add_transaction–> _remove --> _do_remove --> _do_truncate --> _wctx_finish

_txc_add_transaction–> _remove --> _do_remove --> _do_truncate --> _wctx_finish
在这里插入图片描述

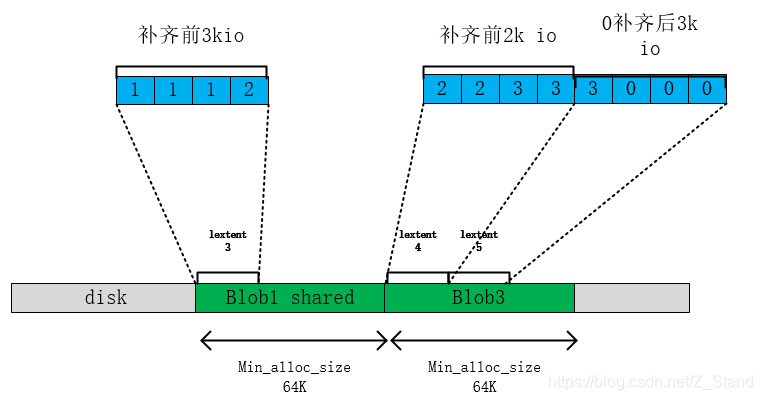

第三次写 3K io同样会进行一次clone，不过clone完成之后的补齐上一次io的写lextent4和新的补零写lextent5之后blob2成为sharedblob,但是由于shareblob仍然再被lextent3引用，所以此时无法remove blob2
在这里插入图片描述

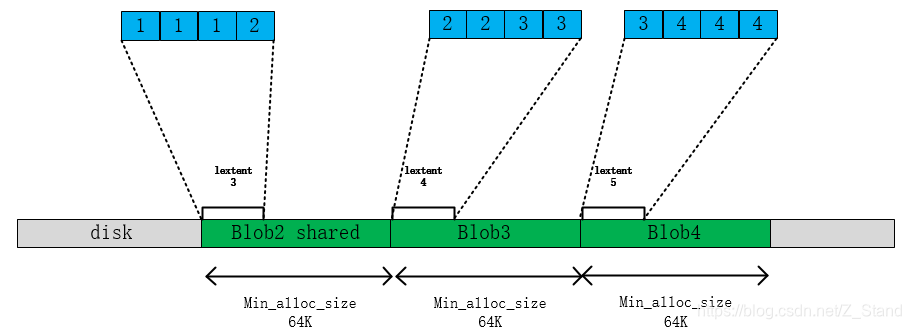

第四次写3k io，同上最后的映射关系如下
在这里插入图片描述
源码调用栈如下,本调用栈只打到了_do_write_small这一层，具体如何向源码加入函数调用栈可以参考ceph bluestore源码梳理：C++ 获取线程id:

ceph-osd(BlueStore::_do_write_small(BlueStore::TransContext*,
ceph-osd(BlueStore::_do_write(BlueStore::TransContext*,
ceph-osd(BlueStore::_write(BlueStore::TransContext*,
ceph-osd(BlueStore::_txc_add_transaction(BlueStore::TransContext*,
ceph-osd(BlueStore::queue_transactions(ObjectStore::Sequencer*,
ceph-osd(PrimaryLogPG::queue_transactions(std::vector<ObjectStore::Transaction,
ceph-osd(ECBackend::handle_sub_write(pg_shard_t, boost::intrusive_ptr<OpRequest>,
ceph-osd(ECBackend::_handle_message(boost::intrusive_ptr<OpRequest>)+0x327)
ceph-osd(PGBackend::handle_message(boost::intrusive_ptr<OpRequest>)+0x50)
ceph-osd(PrimaryLogPG::do_request(boost::intrusive_ptr<OpRequest>&,
ceph-osd(OSD::dequeue_op(boost::intrusive_ptr<PG>, boost::intrusive_ptr<OpRequest>,
ceph-osd(PGQueueable::RunVis::operator()(boost::intrusive_ptr<OpRequest> const&)+0x57)
ceph-osd(OSD::ShardedOpWQ::_process(unsigned int, ceph::heartbeat_handle_d*)
ceph-osd(ShardedThreadPool::shardedthreadpool_worker(unsigned int)+0x839)

总结

综上，我们可以看到bluestore在非对齐写4个io时会进行3次clone,总共执行6次do_write_small方式的小写。这里是因为clone时使用了cow机制，然而我们使用RMW时会额外增加一次写。可以参考_clone函数中的逻辑。所以按照如上测试方式，每经过4次io,bluestore会进行9次的小写。这里bluestore为了性能稳定，牺牲磁盘空间来将cow机制作为默认的非对齐写处理方式。
