一文带你看透 GDB 的 实现原理 -- ptrace真香

GDB本身能够attach到一个运行的进程，实时获取运行中进程的内存数据，增加断点，查看当前运行状态下函数变量值，甚至直接修改函数的变量。

这个机制本身就很有趣，也很实用，接下来探索一下GDB核心功能的详细实现。

GDB基本的调试功能都是通过一个系统调用ptrace来实现的。

ps: 限于本人能力有限，对底层CPU 执行的正确逻辑没法做到万无一失，欢迎大家批评指正，相互学习讨论。

Ptrace 的使用

ptrace 主要被用做进程追踪，追踪进程的什么内容呢？这里有很多可选的配置，比如进程内存的值、进程寄存器的值，进程接收到的信号，指定进程以何种方式运行等等；

接口声明如下:

#include <sys/ptrace.h>long ptrace(enum __ptrace_request request, pid_t pid,void *addr, void *data);

调用ptrace 追踪进程时(gdb attach -p $pid)，被追踪进程会发生如下事情：

• 追踪进程会变为被追踪进程 的父进程

  Baron+ 215677 154756  0 11:57 pts/1    S      0:00  |   \_ gdb attach -p 215063
  Baron+ 218064 215677  7 11:59 pts/1    S+     0:00  |       \_ /home/Baron/write_test


• 进程状态会进入 TASK_TRACED ，表示当前进程正在被追踪，此时进程会暂停下来，等待追踪进程的操作。这个状态有点像TASK_STOPPED，都是让进程暂停下来等待被唤醒或者操作。只是TASK_TRACED状体的进程 不接受SIGCONT信号，只接受ptrace指定的PTRACE_DETACH和PTRACE_CONT 请求从而唤醒进程执行操作。

• 发送给被追踪进程的信号会被转发给父进程，除了SIGKILL，子进程则会被阻塞。

• 父进程收到信号之后可以对子进程进行修改，来让子进程继续运行。

接下来描述一下ptrace接口的参数含义：

• request 作为ptrace的核心配置，提供非常多的进程追踪能力

  • PTRACE_TRACEME 和 PTRACE_ATTACH 都是和进程建立追踪关系

    • PTRACE_TRACEME表示被追踪进程调用，让父进程来追踪自己。通常是gdb调试新进程时使用。
    • PTRACE_ATTACH父进程attach到正在运行的子进程上，这种追踪方式会检查权限，普通用户无法追踪root用户下的进程

  • PTRACE_PEEKTEXT 、PTRACE_PEEKDATA、PTRACE_PEEKUSER、PTRACE_GETREGS等表示读取子进程内存，寄存器等内容

  • PTRACE_POKETEXT,PTRACE_POKEDATA,PTRACE_POKEUSR等表示修改子进程的内存，寄存器的内容

  • PTRACE_CONT，PTRACE_SYSCALL, PTRACE_SINGLESTEP表示被控制进程以何种方式追踪

    • PTRACE_CONT表示重新启动被追踪进程
    • PTRACE_SYSCALL每次进入或者退出系统调用时都会触发一次SIGTRAP(Trace/breakpoint trap)，strace的追踪系统调用就是通过该配置进行追踪的，进入时获取参数，退出时获取系统调用返回值。
    • PTRACE_SINGLESTEP 每执行完一次指令之后会触发一次sigtrap,支持获取当前进程的内存/寄存器状态。gdb的next指令通过该选项实现。

  • PTRACE_DETACH, PTRACE_KILL解除父子进程之间的追踪关系

    如果父进程在在子进程前结束，则会自动解除追踪关系。

• pid表示 要跟踪的进程pid

• addr表示进程的内存地址

• data 根据前面设置的requet选项而变化，比如要开始追踪时则设置request= PTRACE_CONT,同时将data设置为对应signal数字(SIGTRAP – 5)。

GDB 的基本实现原理

gdb调试的基本架构如下

• 本地调试 通过本地gdb 命令行或者mi图形接口进行调试
• 远端调试 就是在当前设备通过远端的gdb server对远端设备的目标程序进行调试

两者共同点是 底层都通过ptrace系统调用进行调试。

ptrace的基本使用我们已经看了一遍，如果想要了解更加详细的信息，可以通过man 2 ptrace进一步了解。

接下来通过ptrace来简单看一下gdb的实现原理：

• 当我们使用gdb设置断点的时候，gdb会将断点处的指令修改为INT 3（x86开始支持的专门用作调试的CPU指令，使得cpu终端到调试器），同时将断点信息以及修改前的指令保存起来。
• 当被调试的子进程执行到断点处时 触发INT 3中断，从而产生SIGTRAP信号。
• 因为此时父进程已经和调试进程建立追踪关系，ptrace会将子进程的SIGTRAP信号发送给父进程，此时父进程先和已有的断点信息进行对比，比如确认INT 3指令的位置，来确认当前信号是否因为断点产生。
• 如果是，则会等待用户输入指令，进行下一步处理，如果不是，则不予理会，继续执行后续代码。

通过以上原理可以看出，gdb会修改子进程的代码（将设置断点处的子进程指令修改为INT 3），那就涉及到修改子进程内存的情况了。这里是通过ptrace的PTRACE_POKEDATA选项进行修改。

Example1 通过ptrace 修改 被追踪进程的内存数据

通过ptrace 修改 被追踪进程的内存数据

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>#include <sys/ptrace.h>void check(long ret, char *str) {if (ret == -1) {printf("execute %s failed with %ld !!!\n", str, ret);}printf("Execute %s success! \n", str);
}char str[] = "Ptrace is testing";int main() {pid_t pid = fork();union{char cdata[8];u_int64_t data; }u = {"CHANGE T"};switch (pid){case 0: // 子进程先休眠2秒sleep(2); printf("Child's data is %s\n", str);break;case -1:printf("Fork failed ");exit(1) ;break;default: // 父进程先修改子进程内存中的值，但是父进程内存中的数据不变check(ptrace(PTRACE_ATTACH, pid ,0 ,0),"PT_ATTACH"); // 链接到子进程check(ptrace(PTRACE_POKEDATA, pid ,str ,u.data),"PT_WRITE_D"); // 修改子进程内存中str的内容check(ptrace(PTRACE_CONT, pid ,0 ,0),"PT_CONTINUE"); // 子进程继续运行printf("Parent's data is %s\n", str);wait(NULL);break;}return 0;
}

执行结果如下，可以看到父进程已经将子进程内存中的str数据前8个字节做了更改，但是父进程内存中的数据还是没有变化。

$ ./ptrace_change
Execute PT_ATTACH success!
Execute PT_WRITE_D success!
Execute PT_CONTINUE success!
Parent's data is Ptrace is testing
Child's data is CHANGE Ts testing

Example2 通过ptrace 对被追踪进程进行单步调试

通过ptrace 对被追踪进程进行单步调试，以下代码是在32位系统上调试的，所以寄存器的表示还是eip,而x86_64的系统下寄存器都已经变更为rip了。

总体的逻辑如下：

• 追踪给定的进程pid， 通过PTRACE_ATTACH作为父进程与 给定进程建立追踪关系
• 获取被追踪进程的 CPU存放的下一个指令的存放地址 — EIP，CPU 存放当前主线程的栈顶指针偏移地址 — ESP
• 通过ptrace的PTRACE_SINGLESTEP选项不断得将EIP和ESP指针向下移动，每执行一条指令，寄存器指针移动一次，直到两个寄存器指针到达栈尾，结束调试

当然打印并不只打印寄存器的地址，像GDB每一次单步追踪会等待用户的输入，这个时候可以查看或者修改esp和eip当前状态下的进程内存中的数据。

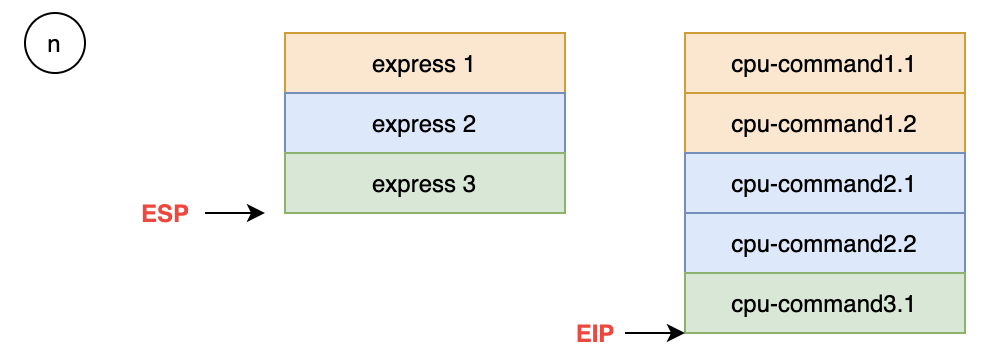

看ptrace测试 代码之前先简单描述一下ESP和EIP寄存器的关系：

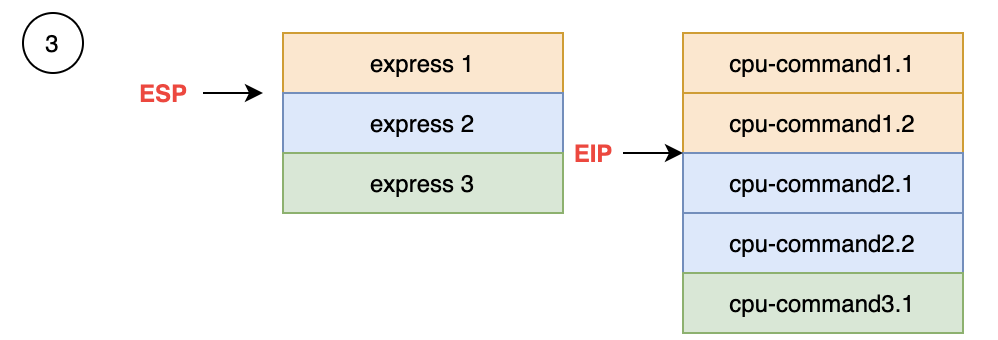

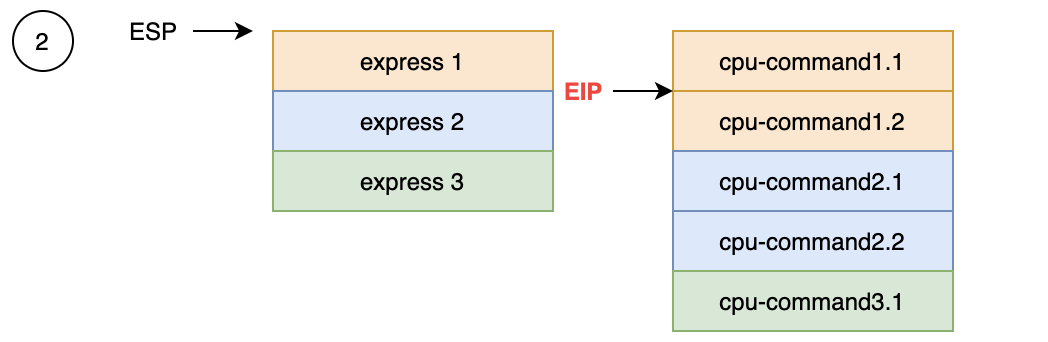

进程开始运行的时候，左侧CPU的ESP寄存器指向主线程的函数栈顶（函数的执行是不断得压栈和弹栈的）
右侧的EIP寄存器则保存CPU执行的下一条汇编指令（后文有一个简单的测试程序的全指令截图，可以看看）

当开始运行的时候，一个函数语句可能需要多条汇编指令来完成，所以EIP改变多次，ESP才会发生一次改变。


通过n次的指令执行程序主体代码， 运行完成的标记就是ESP指向函数栈底，EIP指令指针也指向函数栈底。

#include <stdio.h>
#include <unistd.h>
#include <sys/types.h>
#include <wait.h>
#include <sys/ptrace.h>
#include <sys/reg.h>
#include <sys/user.h>
#include <sys/signal.h>#define M_OFFSETOF(STRUCT, ELEMENT) \(unsigned int) &((STRUCT *)NULL)->ELEMENT;#define D_LINUXNONUSRCONTEXT 0x40000000 // 32位系统下内核态部分的结束地址//（32位系统虚拟进程空间内核地址占用1个G）int main (int argc, char *argv[]) {int Tpid, stat, res;
int signo;
int ip, sp;
int ipoffs, spoffs;
int initialSP = -1;
int initialIP = -1;
struct user u_area;
struct user_regs_struct regs;/*
** 传入指定进程的PID
*/if (argv[1] == NULL) {printf("Need pid of traced process\n");printf("Usage: pt  pid  \n");exit(1);}Tpid = strtoul(argv[1], NULL, 10);printf("Tracing pid %d \n",Tpid );
/*
** 获取EIP 偏移地址 -- 保存CPU 下一个指令的寄存器地址
** 获取ESP 偏移地址 -- 保存CPU 函数栈顶指针的偏移地址
*/ipoffs = M_OFFSETOF(struct user, regs.eip);spoffs = M_OFFSETOF(struct user, regs.esp);
/*
** 通过Ptrace 将输入PID所代表的进程作为当前进程的子进程，并建立追踪关系。
** 此时会目标子进程发送一个SIGSTOP的信号，调用waitpid来感知子进程的状态变化。
*/printf("Attaching to process %d\n",Tpid);if ((ptrace(PTRACE_ATTACH, Tpid, 0, 0)) != 0) {;printf("Attach result %d\n",res);}res = waitpid(Tpid, &stat, WUNTRACED);if ((res != Tpid) || !(WIFSTOPPED(stat)) ) {printf("Unexpected wait result res %d stat %x\n",res,stat);exit(1);}printf("Wait result stat %x pid %d\n",stat, res);stat = 0;signo = 0;
/*
** 完成子进程（输入的PID 进程）的状态切换，并且与当前追踪进程建立了父子关系
*/while (1) {
/*
** 通过ptrace的PTRACE_SINGLESTEP进行单步调试，调试过程会向子进程发送SIGTRAP信号
** 通过wait系统调用进行捕获
*/ if ((res = ptrace(PTRACE_SINGLESTEP, Tpid, 0, signo)) < 0) {perror("Ptrace singlestep error");exit(1);}res = wait(&stat);
/*
** 捕获到SIGTRAP信号之后，将信号置0，准备开启下一个单步调试。
** 如果发现子进程接受到的信号是SIGHUP和SIGINT（子进程接受到了暂停信号
** 那么就停止单步调试，父进程退出。
*/if ((signo = WSTOPSIG(stat)) == SIGTRAP) {signo = 0;}if ((signo == SIGHUP) || (signo == SIGINT)) {ptrace(PTRACE_CONT, Tpid, 0, signo);printf("Child took a SIGHUP or SIGINT. We are done\n");break;}
/*
** 单步调试之后，两个寄存器的地址会发生变化，所以需要重新获取以下
*/ip = ptrace(PTRACE_PEEKUSER, Tpid, ipoffs, 0);sp = ptrace(PTRACE_PEEKUSER, Tpid, spoffs, 0);
/*
** 通过 ldd 查看输入的PID进程的内存分布如下
**     libc.so.6 => /lib/i686/libc.so.6 (0x40030000)
**     /lib/ld-linux.so.2 => /lib/ld-linux.so.2 (0x40000000)
** 这里跳过内核态的地址
*/if (ip & D_LINUXNONUSRCONTEXT) {continue;} if (initialIP == -1) {initialIP = ip;initialSP = sp;printf("---- Starting LOOP IP %x SP %x ---- \n",initialIP, initialSP);} else { // 直到运行到ESP指针和EIP指针的结尾，完成单步追踪if ((ip == initialIP) && (sp == initialSP)) {ptrace(PTRACE_CONT, Tpid, 0, signo);printf("----- LOOP COMPLETE -----\n");break;}}printf("Stat %x IP %x SP %x  Last signal %d\n",stat, ip, sp,signo);}printf("Debugging complete\n");sleep(5);return(0);
}

测试代码如下：

#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>int main() {int *a[10] = {0};int i = 0;int j = 0;while(i < 1000) {a[i] = (int *)malloc(sizeof(int)*10);if(a[i] == NULL){printf("malloc failed\n");exit(1);}else {printf("malloc address is %x\n",(unsigned int)a[i]);}for(;j < 10; ++j){a[i][j] = j;}i++;sleep(1);}for(i =0;i < 1000 ;++i) {free (a[i]);}return 0;}

测试代码对应的CPU指令如下
perf top -p pid

先运行测试代码，再编译运行ptrace追踪代码./test_ptrace $pid，可以看到ptrace追踪代码如下输出:
其中IP和SP指向的地址可看到 SP指针不会每次追踪都发生变化，而指令寄存器地址IP每次都发生变化，因为每次执行的指令都不一样，这和我们描述ptrace单步调试代码逻辑时的ESP和EIP寄存器关系图逻辑一样的。

因为还不是linux手艺人，还没法深入浅出linux系统，所以这里只能通过自己的猜测和工具来 弥补体系结构这块知识的缺失了。

Tracing pid 314201
Attaching to process 314201
Wait result stat 137f pid 314201
---- Starting LOOP IP a88e0840 SP b60b6418 ----
Stat 57f IP a88e0840 SP b60b6418  Last signal 0
Stat 57f IP a88e0846 SP b60b6418  Last signal 0
Stat 57f IP a88e0848 SP b60b6418  Last signal 0
Stat 57f IP a88e06f4 SP b60b6420  Last signal 0
Stat 57f IP a88e06f6 SP b60b6420  Last signal 0
Stat 57f IP a88e06f8 SP b60b6420  Last signal 0
Stat 57f IP a88e0720 SP b60b6420  Last signal 0
Stat 57f IP a88e0727 SP b60b65d8  Last signal 0
Stat 57f IP a88e0729 SP b60b65d8  Last signal 0
Stat 57f IP a88e072a SP b60b65e0  Last signal 0
......
Stat 57f IP a88e06ef SP b60b6420  Last signal 0
Stat 57f IP a88e0830 SP b60b6418  Last signal 0
Stat 57f IP a88e0837 SP b60b6418  Last signal 0
Stat 57f IP a88e0839 SP b60b6418  Last signal 0
Stat 57f IP a88e083e SP b60b6418  Last signal 0
----- LOOP COMPLETE -----
Debugging complete

Ptrace的实现

这里不可能将每一个ptrace的选项的实现都讲明白，只能在主线的调试流程上看看当 attach，获取被追踪进程内存数据，单步调试 这一些功能的背后内核做了什么。

使用frtrace 抓取SyS_ptrace函数的执行逻辑，关于ftrace的使用可以参考关于 Rocksdb 性能分析 需要知道的一些“小技巧“ – perf_context的“内功” ，systemtap、perf、 ftrace的颜值

这个抓取主要是通过执行gdb的一些调试命令来让ptrace的不同选项得到运行，抓取attach,breadpoint,r,n等基本gdb指令的结果如下(主体的处理逻辑还是比较长的，这里仅仅贴一部分逻辑)：

# tracer: function_graph
#
# CPU  TASK/PID         DURATION                  FUNCTION CALLS
# |     |    |           |   |                     |   |   |   |3)  <...>-46083   |               |  SyS_ptrace() {                           # 系统调用入口3)  <...>-46083   |               |    ptrace_get_task_struct() {             # 获取进程的task_struc3)  <...>-46083   |               |      find_task_by_vpid() {3)  <...>-46083   |               |        find_task_by_pid_ns() {3)  <...>-46083   |   0.523 us    |          find_pid_ns();3)  <...>-46083   |   1.178 us    |        }3)  <...>-46083   |   1.858 us    |      }3)  <...>-46083   |   2.387 us    |    }3)  <...>-46083   |               |    ptrace_attach() {                     # attach 入口3)  <...>-46083   |               |      mutex_lock_interruptible() {3)  <...>-46083   |   0.037 us    |        _cond_resched();3)  <...>-46083   |   0.707 us    |      }3)  <...>-46083   |   0.087 us    |      _raw_spin_lock();3)  <...>-46083   |               |      __ptrace_may_access() {3)  <...>-46083   |   0.105 us    |        get_dumpable();3)  <...>-46083   |               |        security_ptrace_access_check() {3)  <...>-46083   |               |          yama_ptrace_access_check() {3)  <...>-46083   |   0.068 us    |            cap_ptrace_access_check();3)  <...>-46083   |   0.584 us    |          }3)  <...>-46083   |   0.043 us    |          cap_ptrace_access_check();3)  <...>-46083   |   1.404 us    |        }3)  <...>-46083   |   2.947 us    |      }
......

ps: 后文涉及到的ptrace源码是 linux-3.10.1.0.1版本

PTRACE_TRACEME

通过gdb 调试一个新的进程会进入PTRACE_TRACEME选项，gdb ./new_process

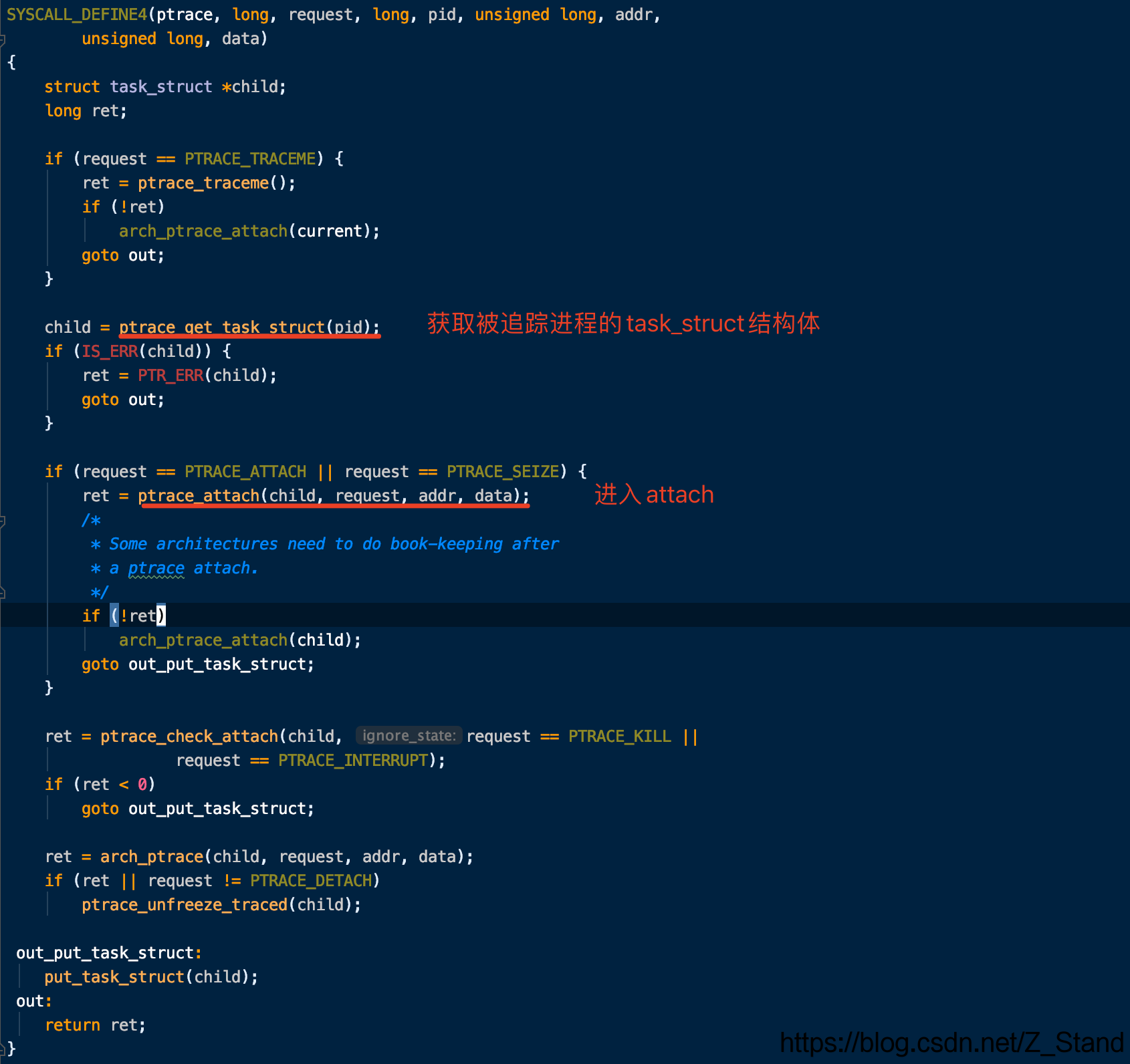

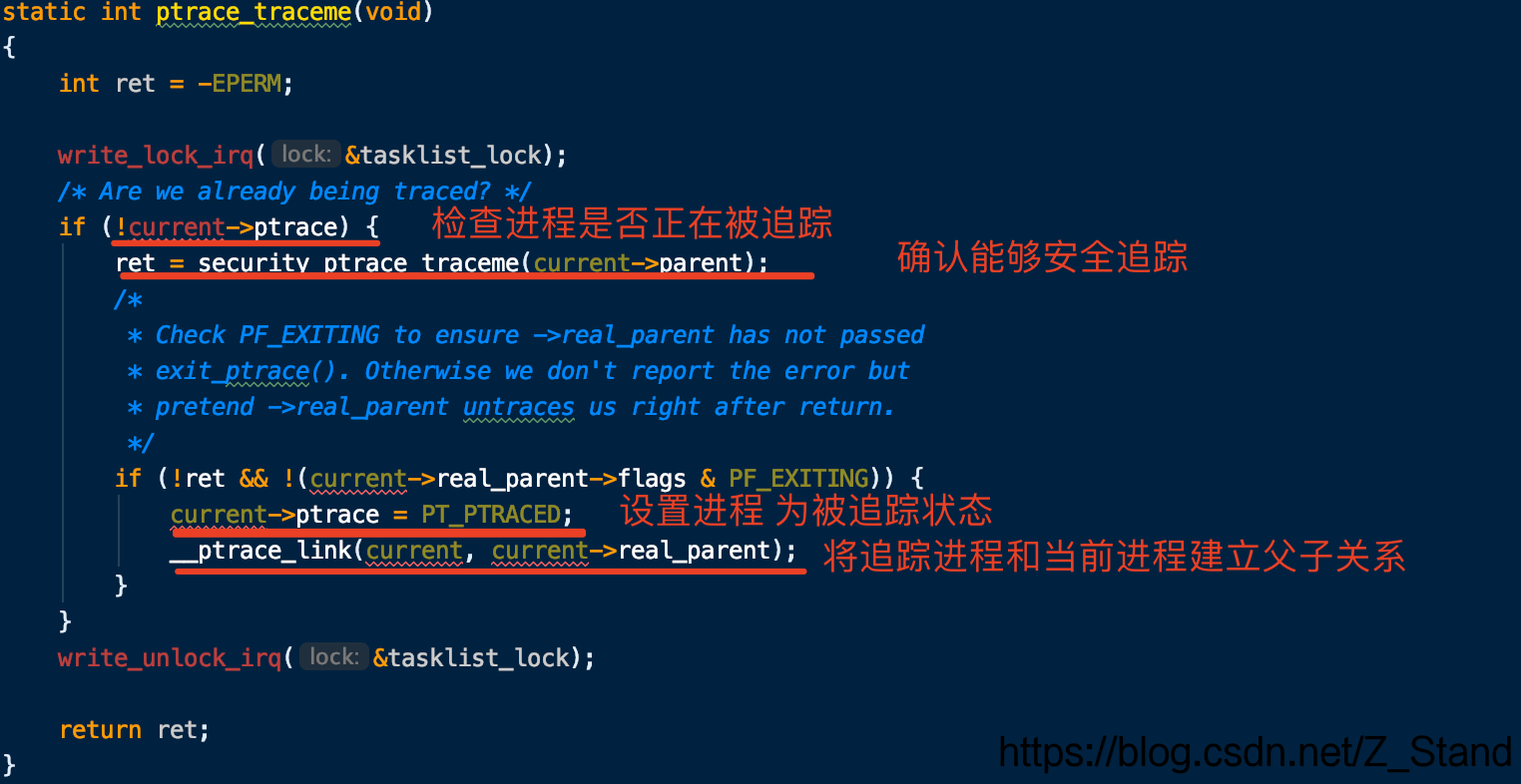

ptrace系统调用入口如下：

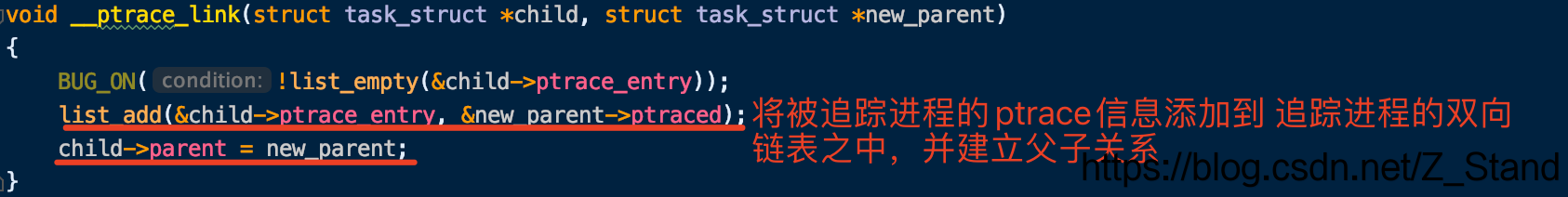

确认能够建立连接之后通过_ptrace_link将当前进程new_process和gdb追踪进程建立父子关系

PTRACE_ATTACH

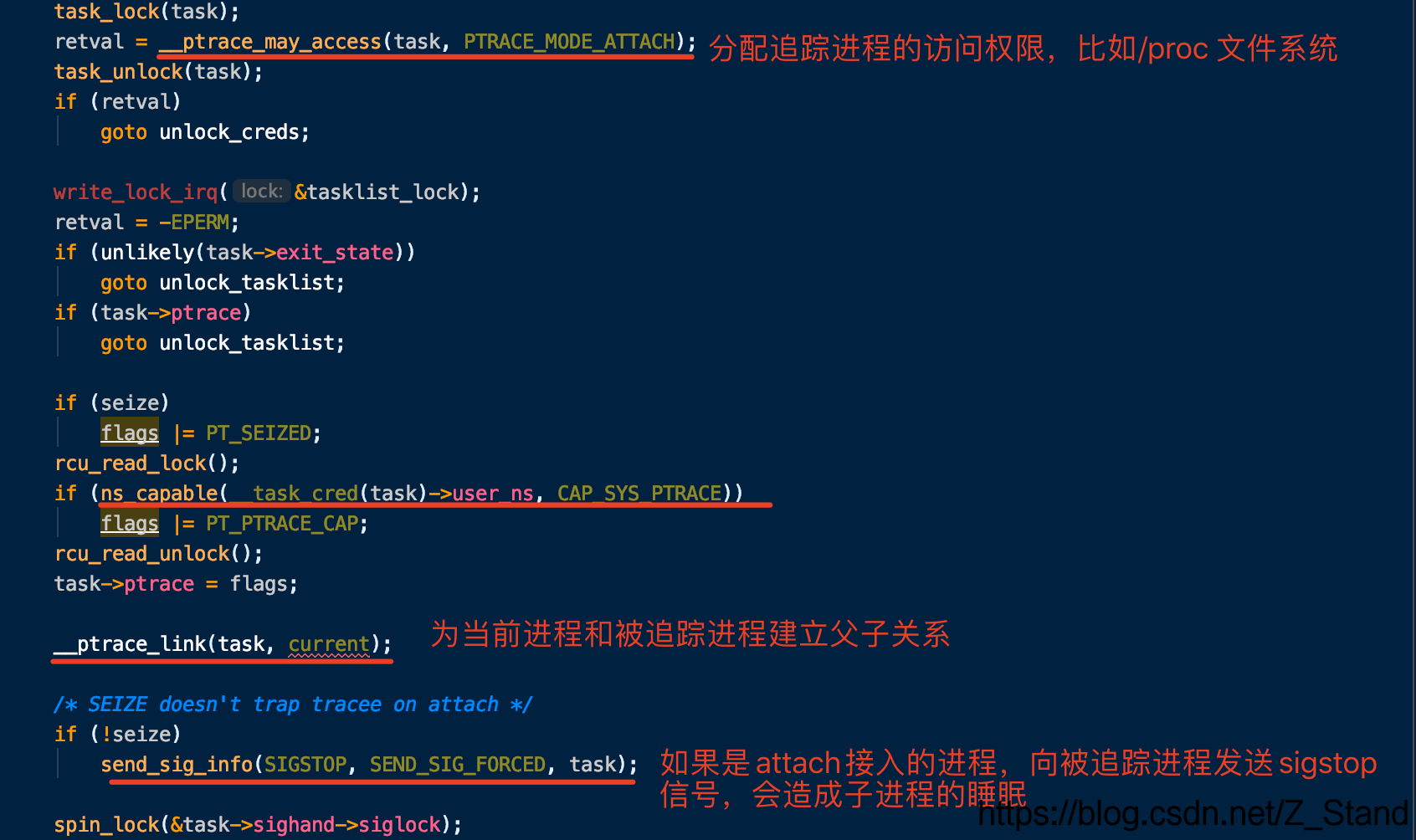

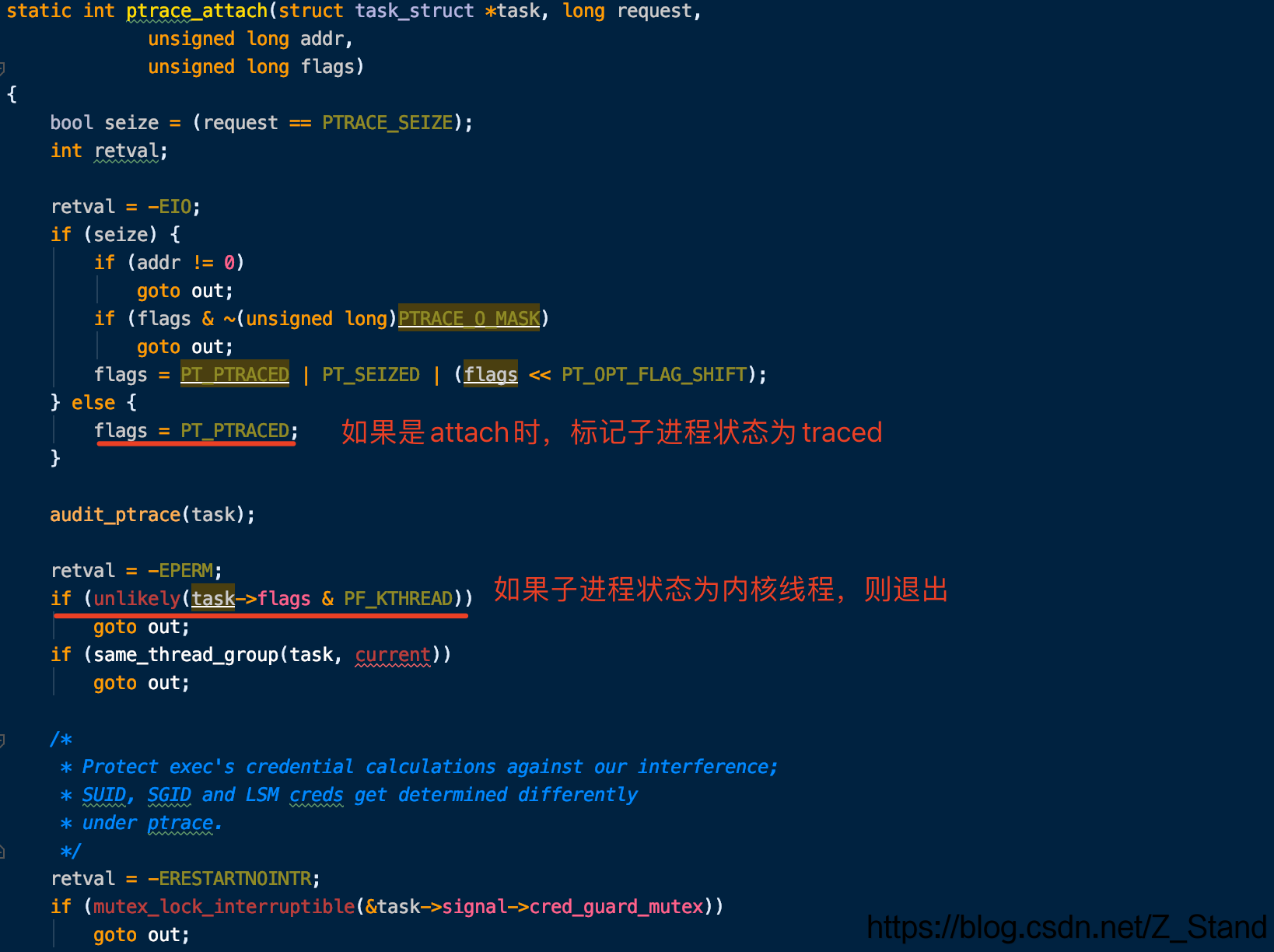

通过gdb attach到一个正在运行的进程上时会进入这个逻辑，gdb attach -p pid

在后续会通过signal_wake_up_state函数唤醒处于stopped状态的进程

PTRACE_CONT

使得因正在被调试而暂停，或者断掉的进程恢复运行，gdb的n,r,c等命令让进程重新运行都是通过该选项实现的

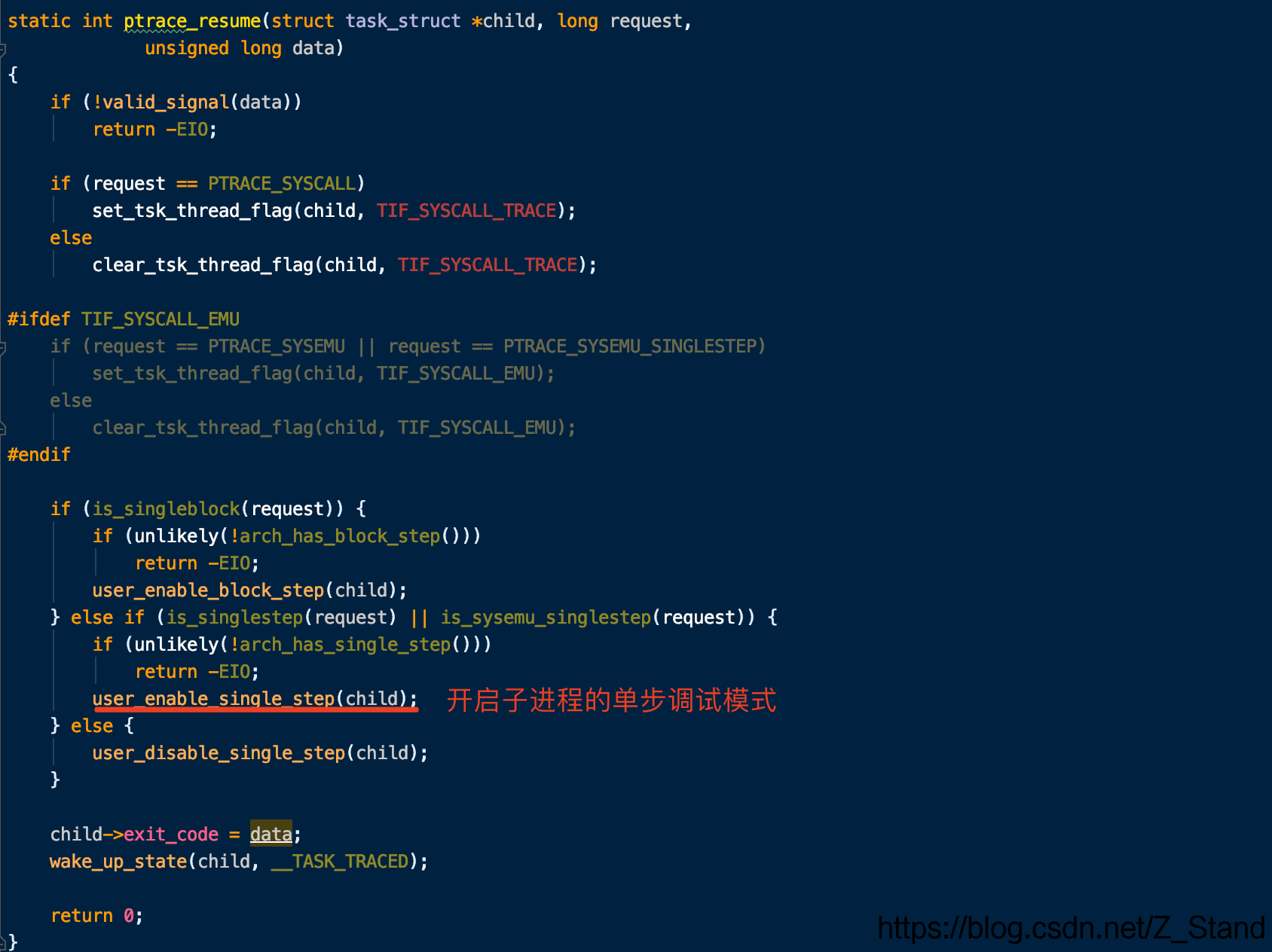

进入到arch_ptrace之后，通过ptrace_reuqest --> ptrace_resume对该选项进行处理

PTRACE_SINGLESTEP

将进程的标志寄存器设置为单步模式，让被调试进程继续运行。当执行完一条指令之后，会触发INT中断，并发信号给控制进程，等待下一次的执行。

PTRACE_PEEKDATA

读取虚拟进程内存中的数据,像gdb的p 打印变量 就是该选项的功能，与选项PTRACE_PEEKTEXT一样，只不过读取的是不同的地址空间的数据。TEXT是代码段的数据，程序执行代码中的一段数据，DATA段存储已经初始化的静态数据和全局变量数据。

PTRACE_POKEDATA

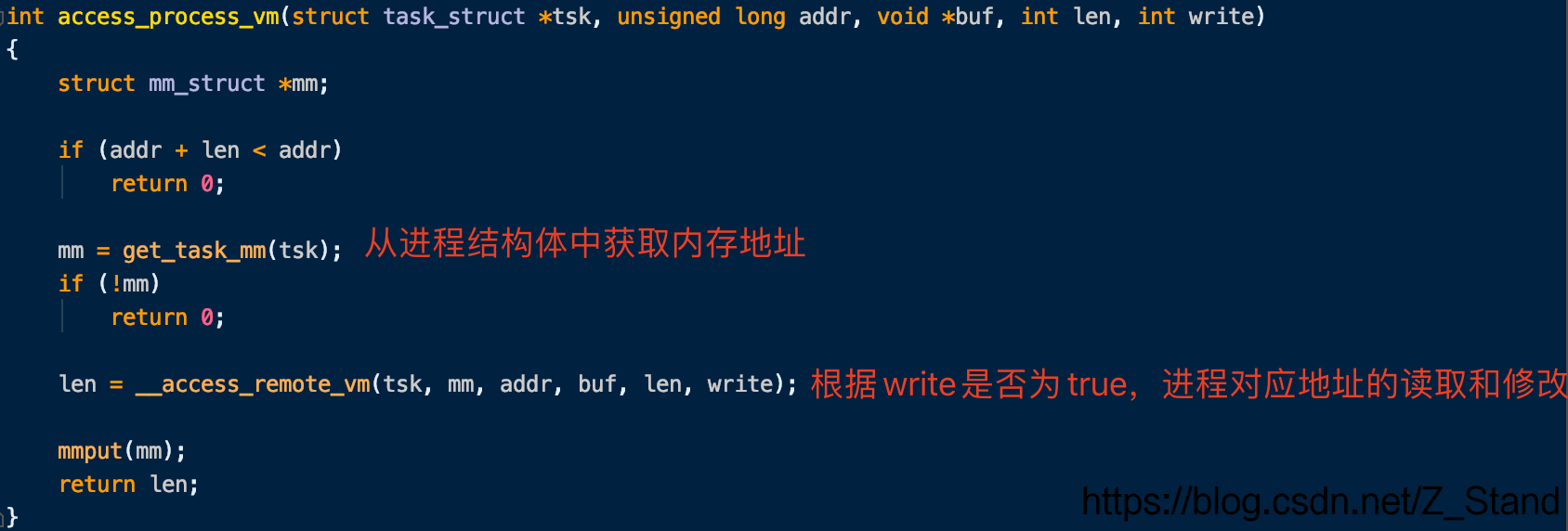

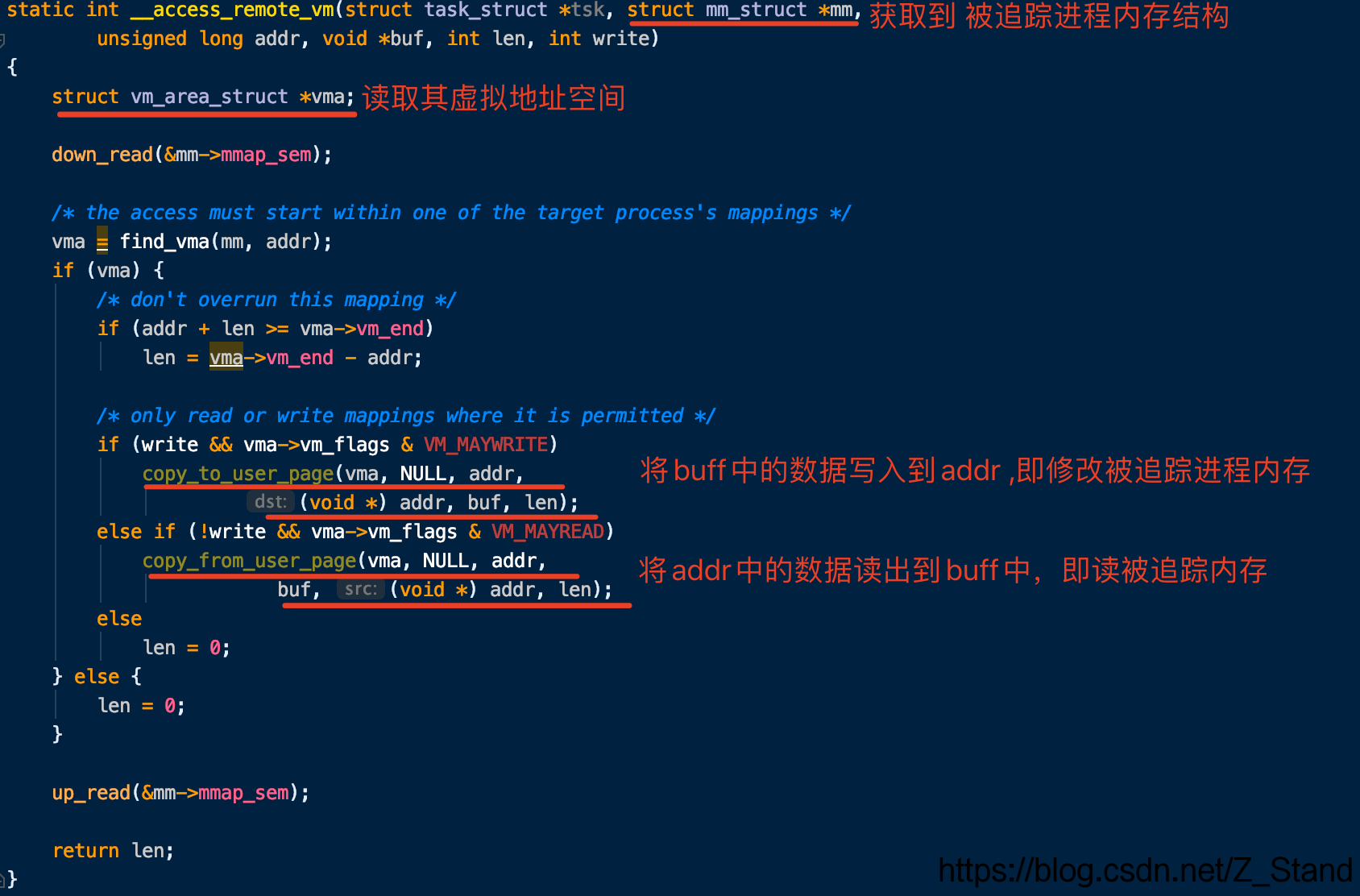

修改被追踪进程指定内存地址中的数据，通过设置access_process_vm函数最后一个参数来表示是写入内存中的数据还是从内存中读数据。

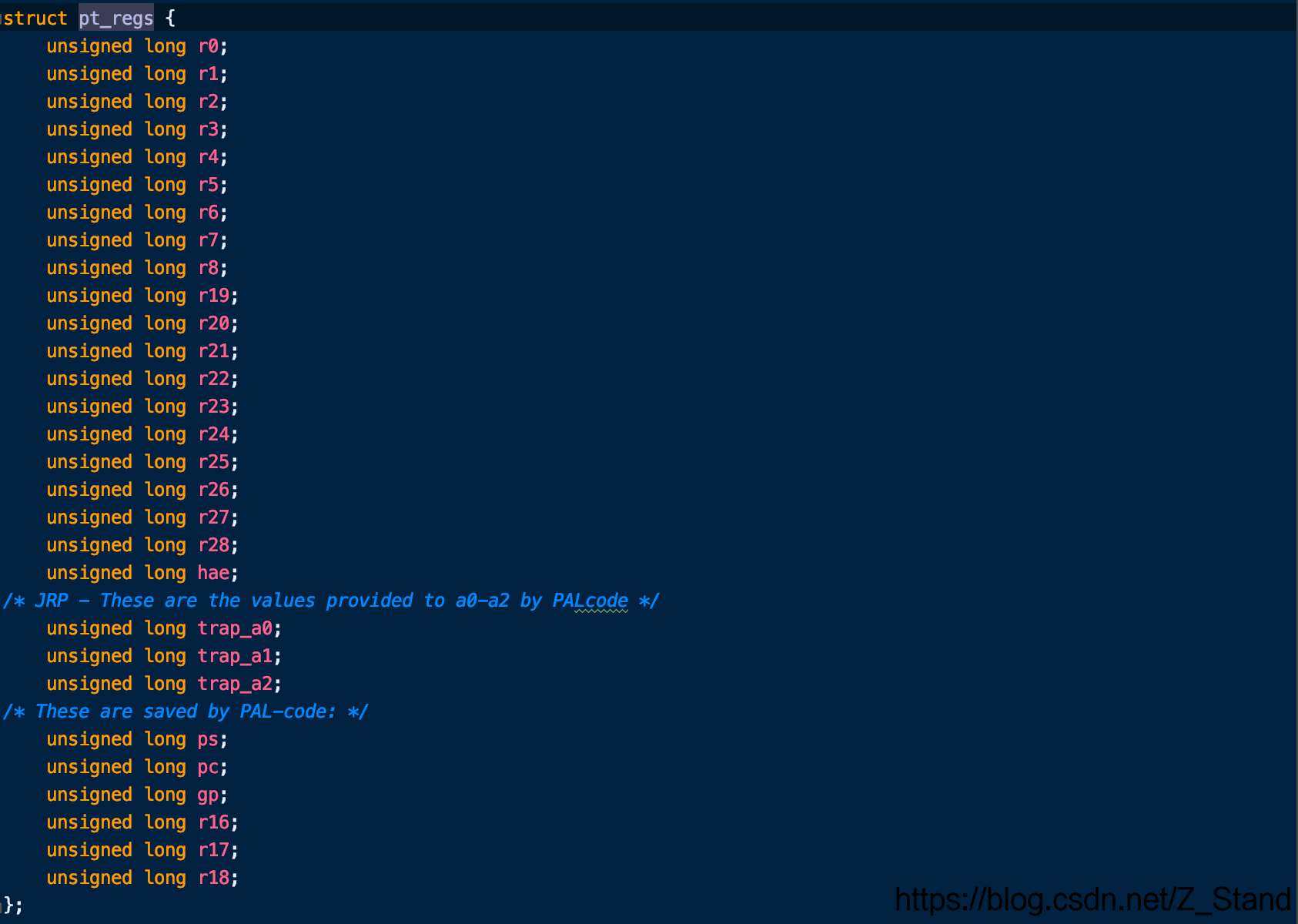

PTRACE_GETREGS

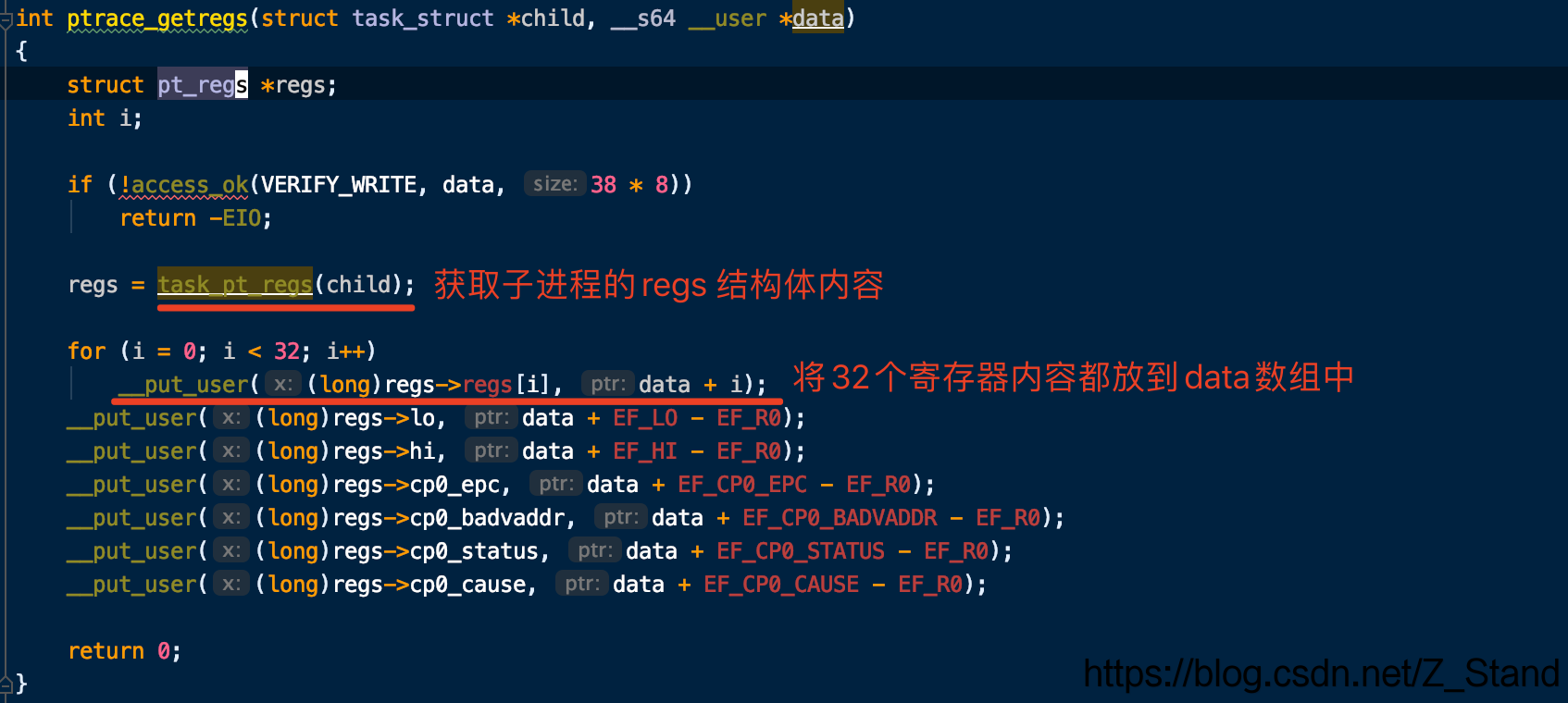

获取被追踪进程 指定寄存器中的数据

而对应的PTRACE_SETREG即修改用户进程寄存器内容，通过__get_user函数将data中的数据写入到regs数组之中。
